第十七章 第3节 电阻的测量 2021-2022学年人教版物理九年级（含答案）

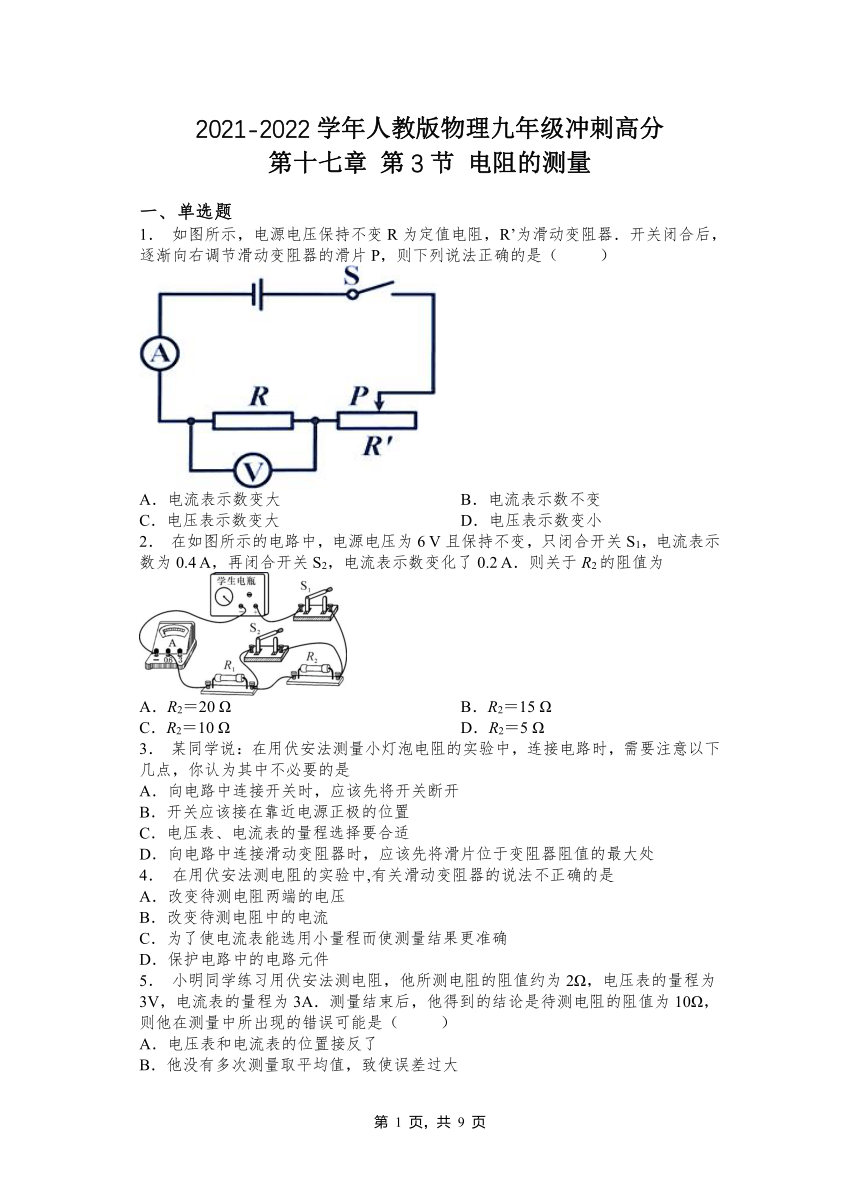

2021-2022学年人教版物理九年级冲刺高分
第十七章 第3节 电阻的测量
一、单选题
1． 如图所示，电源电压保持不变R为定值电阻，R’为滑动变阻器．开关闭合后，逐渐向右调节滑动变阻器的滑片P，则下列说法正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．电压表示数变大 D．电压表示数变小
2． 在如图所示的电路中，电源电压为6 V且保持不变，只闭合开关S1，电流表示数为0.4 A，再闭合开关S2，电流表示数变化了0.2 A．则关于R2的阻值为
A．R2＝20 Ω B．R2＝15 Ω
C．R2＝10 Ω D．R2＝5 Ω
3． 某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
4． 在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
5． 小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为3V，电流表的量程为3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（ ）
A．电压表和电流表的位置接反了
B．他没有多次测量取平均值，致使误差过大
C．电压表按15V量程读数，电流表按0.6A量程读数
D．电压表按15V量程读数，电流表按3A量程读数
6． 如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是
A．闭合开关前，应将滑动变阻器的滑片滑到最左端
B．实验过程中两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
7． 关于伏安法测电阻，下列说法正确的是
A．为了操作方便，滑动变阻器的滑片应置于中间位置
B．为了防止电表被烧坏，电流表和电压表都应选用大量程
C．连接电路时，必须从电源的正极开始，按顺序连线
D．连接电路时，开关应处于断开状态
8． 在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）
A．改变电路中的电流 B．改变被测电阻两端的电压
C．保护电路 D．改变被测电阻的阻值
9． 在用伏安法测电阻实验中,王力同学不小心将A、V两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是
A．电流表烧坏 B．电压表烧坏
C．电源烧坏 D．电压表示数等于电源电压
10．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路是相同的
D．两个实验中使用滑动变阻器都是为了控制电阻两端电压不变

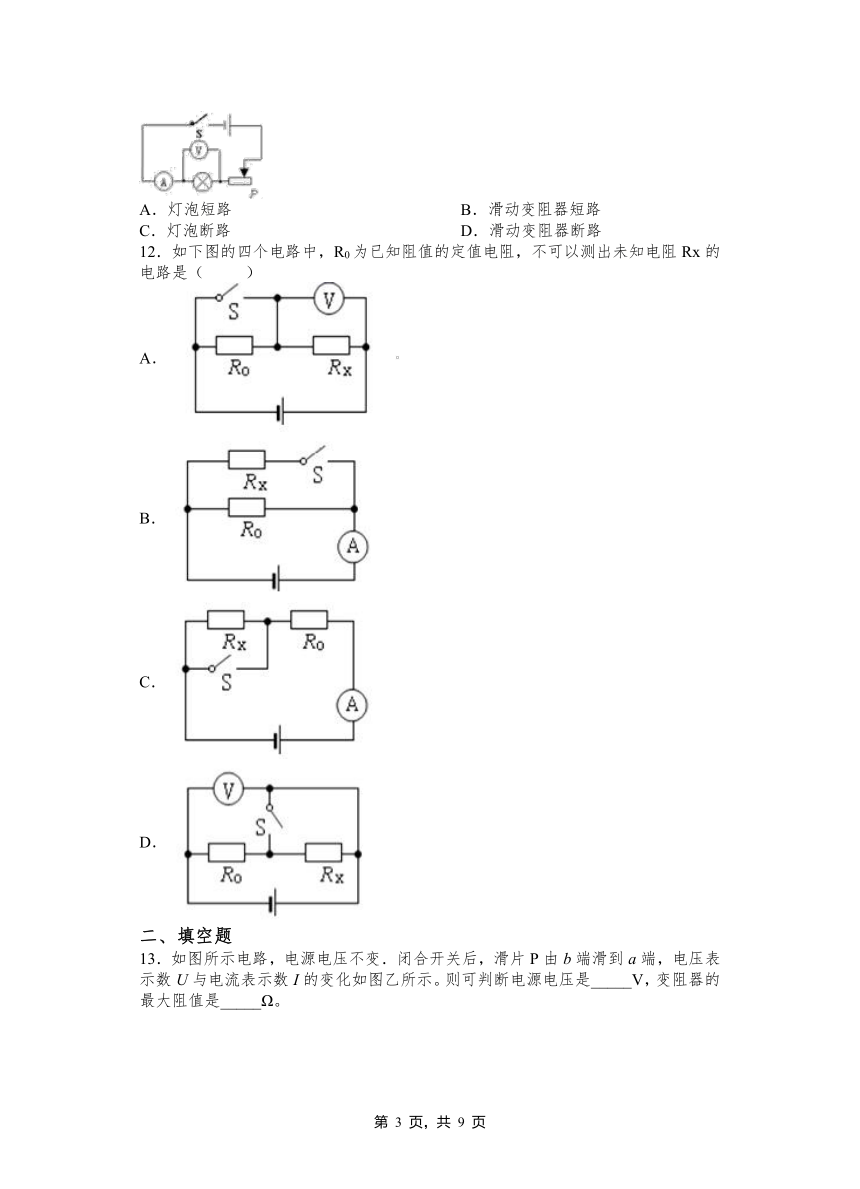

11．亮亮同学在做测量小灯泡的电阻时，如图，闭合开关时，发现小灯泡不亮，电流表无示数，电压表有示数，则电路故障是（ ）
A．灯泡短路 B．滑动变阻器短路
C．灯泡断路 D．滑动变阻器断路
12．如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
二、填空题

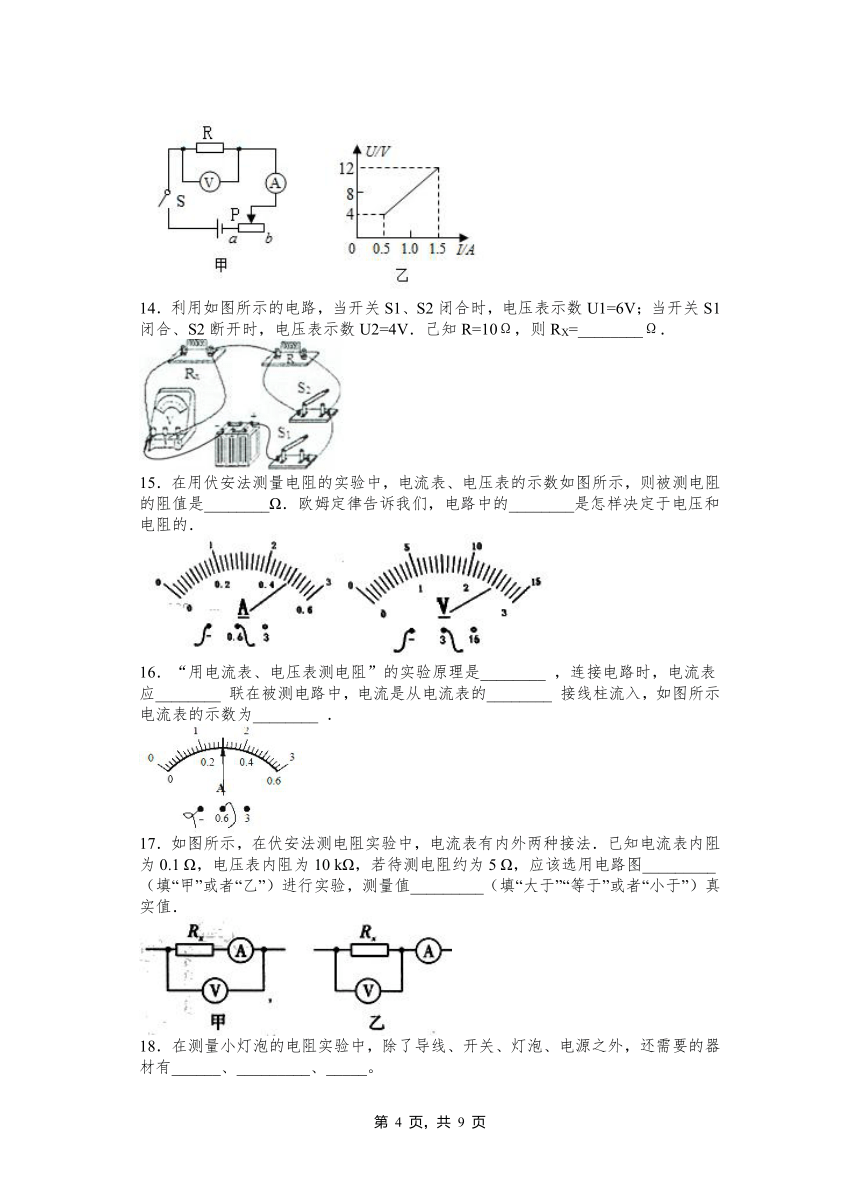

13．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是_____V，变阻器的最大阻值是_____Ω。
14．利用如图所示的电路，当开关S1、S2闭合时，电压表示数U1=6V；当开关S1闭合、S2断开时，电压表示数U2=4V．己知R=10Ω，则RX=________Ω．
15．在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是________Ω．欧姆定律告诉我们，电路中的________是怎样决定于电压和电阻的．
16．“用电流表、电压表测电阻”的实验原理是________ ，连接电路时，电流表应________ 联在被测电路中，电流是从电流表的________ 接线柱流入，如图所示电流表的示数为________ ．
17．如图所示，在伏安法测电阻实验中，电流表有内外两种接法．已知电流表内阻为0.1 Ω，电压表内阻为10 kΩ，若待测电阻约为5 Ω，应该选用电路图_________（填“甲”或者“乙”）进行实验，测量值_________（填“大于”“等于”或者“小于”）真实值．
18．在测量小灯泡的电阻实验中，除了导线、开关、灯泡、电源之外，还需要的器材有______、_________、_____。
19．用图甲电路测量小灯泡发光时的电阻，电压表应该接在_____（填“1”或“2”）处．当闭合开关S，移动滑动变阻器的滑片P ， 当电压表示数为2.4V时，电流表的示数如图乙，则此时通过灯泡的电流是______A，灯泡的电阻是________ ．
20．在测量电阻Rx阻值的实验中，测得通过电阻Rx的电流为0.5A，此时与电阻Rx并联的电压表的示数如图所示，则电压表的示数为_____V，电阻Rx的阻值为_____Ω。
三、实验题
21．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx的阻值，电源电压U0约为2V～3V，Rx的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R（最大阻值为30Ω）．请你思考完成下列问题：
　　
（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．
（2）用物理量U0、Rx、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；
②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻Rx=_____Ω．
22．如图甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；___
（2）闭合开关前应将滑动变阻器的滑片移到_____________处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx__________；
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为_________A，则未知电阻Rx=_____________Ω；
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
② 闭合开关S，将滑动变阻器的滑片P移到_____，记录电流表示数I2；
③ 写出待测电阻的表达式：Rx=_____________（用已知量和测量量符号表示）。
2021-2022学年人教版物理九年级第十七章 第3节 电阻的测量（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D B C D D D D D C
题号 11 12
答案 C D
二、填空题
13．12 16
14．20
15．5 电流
16．R= 串 正 0.3A
17．乙 小于
18． 滑动变阻器 电压表 电流表
19．1 0.3 8
20．2 4
三、实验题
21． U0﹣IRx 最大 3 6
22． 最大阻值 断路 0.24 10 b端
