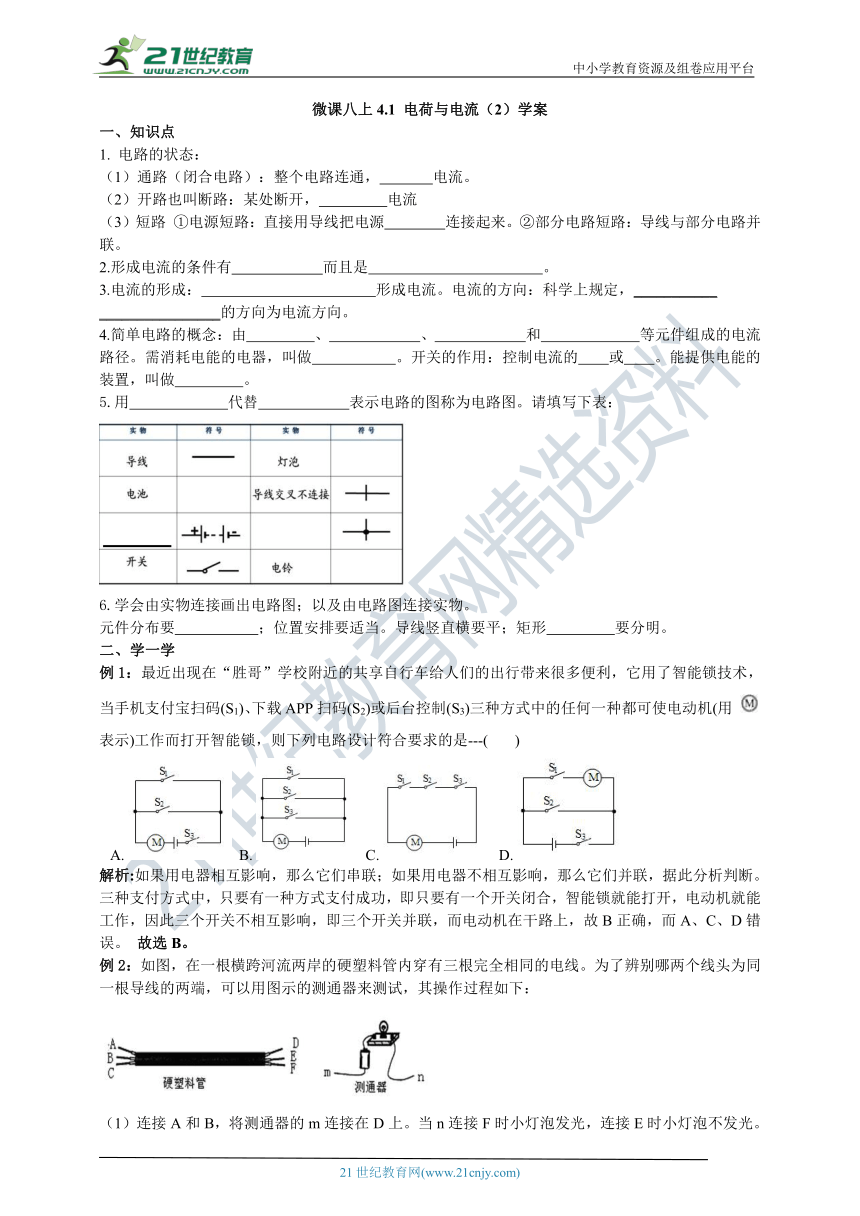

微课八上4.1 电荷与电流（2）学案
一、知识点
1. 电路的状态：
（1）通路（闭合电路）：整个电路连通， 电流。
（2）开路也叫断路：某处断开， 电流
（3）短路 ①电源短路：直接用导线把电源 连接起来。②部分电路短路：导线与部分电路并联。
2.形成电流的条件有 而且是 。
3.电流的形成： 形成电流。电流的方向：科学上规定，___________
________________的方向为电流方向。
4.简单电路的概念：由 、 、 和 等元件组成的电流路径。需消耗电能的电器，叫做 。开关的作用：控制电流的 或 。能提供电能的装置，叫做 。
5.用 代替 表示电路的图称为电路图。请填写下表：
6.学会由实物连接画出电路图；以及由电路图连接实物。
元件分布要 ；位置安排要适当。导线竖直横要平；矩形 要分明。
二、学一学
例1：最近出现在“胜哥”学校附近的共享自行车给人们的出行带来很多便利，它用了智能锁技术，当手机支付宝扫码(S1)、下载APP扫码(S2)或后台控制(S3)三种方式中的任何一种都可使电动机(用 表示)工作而打开智能锁，则下列电路设计符合要求的是---( )
A. B. C. D.
解析:如果用电器相互影响，那么它们串联；如果用电器不相互影响，那么它们并联，据此分析判断。 三种支付方式中，只要有一种方式支付成功，即只要有一个开关闭合，智能锁就能打开，电动机就能工作，因此三个开关不相互影响，即三个开关并联，而电动机在干路上，故B正确，而A、C、D错误。 故选B。
例2：如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定________为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连时，另一端只需接触一根导线就能将两两根导线辨别开。
解析:当电路是通路时，电灯就能发光，从而辨别哪两个线头为同一根导线的两端。
（1）因为连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，说明DBAF连通，CE为另外的一根。
（2）现在知道CE为一根导线，将AC连在一起，先把m连接在E上，若n连接F时小灯泡发光，则AF为一根导线，不亮说明AD为一根导线。 故本题答案为：（1）CE（2）E .
三、练一练
1.在“胜哥”的实验课上，四位同学连接了如下的电路，那么他们中连接错误的是---（ ）
A. B. C. D.
2.通过微信公众号“胜哥课程”学习了电学知识后，爱动脑的小科探究了足浴盆的电路图，足浴盆中的电热丝R和电动机既能独立工作，也能同时工作。S为温控开关，当温度低于某设定值时，开关自动闭合；当温度高于某设定值时，开关自动断开。为使足浴盆按要求工作，则图中“1”、“2”、“3”接线柱连入的局部电路是---（ ）
A. B. C. D.
3.龙庭一品小区的门禁系统能识别本小区车牌，自动闭合“智能”开关，使电动机通电抬起道闸；也可以手动闭合“手动“开关，使电动机通电抬起道闸。光线较暗时“光控”开关自动闭合，提供照明，以下简化电路符合要求的是---（ ）
A. B. C. D.
4.小科家中新购置一台扫地机器人，如图所示。整个智能电路系统(主要包括电机M和发声器S)的通断可以通过手动控制开关S或手机远程控制开关Sz实现。以下简化电路图符合要求的是---（ ）
A. B. C. D.
5.某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水;光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是---（ ）
A. B. C. D.
6.如图为“胜哥”画的一实物电路连接图让同学们画出对应的电路图。下列是班中四位同学所画的电路图，为了让学生们掌握得更好，“胜哥”将它们投影到屏幕上，让同学们选出正确的电路图---（ ）
A. B. C. D.
7.在设计电路的时候，画出电源、开关、用电器等元件的实物图不是一件容易的事情，因此用一些图形符号来表示电路元件和连接情况。下列四个选项中，实物图与图形符号不对应的是---（ ）
A. 交叉的导线 B. 发动机
C. 电池 D. 滑动变阻器
8.如图所示，要使手电筒正常工作，下列两节干电池安装正确的是---（ ）
A. 甲图 B. 乙图 C. 丙图 D. 都不正确
9.如图所示的三个电路，下列对其通路、开路、短路的判断正确的是---（ ）
A. 甲开路、乙通路、丙短路 B. 甲通路、乙开路、丙短路
C. 甲通路、乙短路、丙开路 D. 甲短路、乙开路、丙通路
10.一个开关可以同时控制两盏灯的亮和灭。关于这两盏灯的连接方式，下列说法正确的是---（ ）
A. 因为一个开关可以控制两盏灯，所以两灯一定是串联的
B. 因为一个开关可以控制两盏灯，所以两灯一定是并联的
C. 若拆下其中一盏灯，另一盏灯仍然发光，说明两灯是并联的
D. 若拆下两灯后互换位置，两灯都能发光，说明两灯是串联的
11.“胜哥”组织了科技小作品展示赛。参赛选手需要得到“胜哥”的认可和至少有一位裁判的认可才可晋级，“胜哥”或裁判认可后按下自己前面的按钮，晋级则红灯亮起，未晋级则灯不亮，则符合这一要求的电路图是---（ ）
A. B. C. D.
12.力在生活中无处不在。
（1）用力拉弹簧时，弹簧被拉长，此时力的作用效果是 。
（2）小科设计了一个简易拉力测量仪，将电表改装成拉力测量仪的表盘，可以直接读出拉力大小。要求拉力增大时，电表示数均匀增大。忽略弹簀电阻，下列电路中符合设计要求的是 。
13.电路有三种状态：
在上面的六幅图中，属于通路的是 ， 断路的是 ， 电源短路的是 ， 用电器短路是 。
14.请你根据实物电路，帮助小雨同学画出相应电路图。

15.用笔画线代替导线，根据图甲的电路图连接图乙的实物图。
