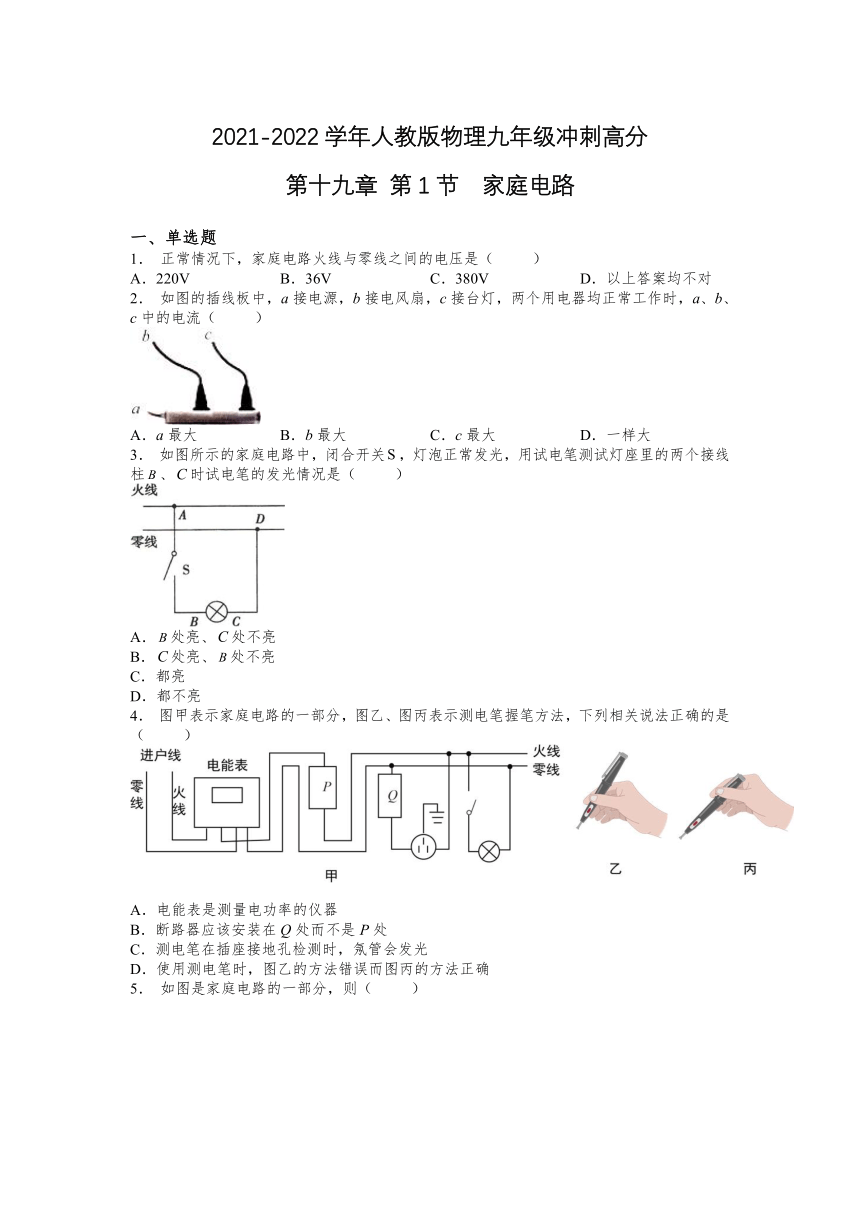

2021-2022学年人教版物理九年级冲刺高分
第十九章 第1节 家庭电路
一、单选题
1． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对
2． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
3． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
4． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确

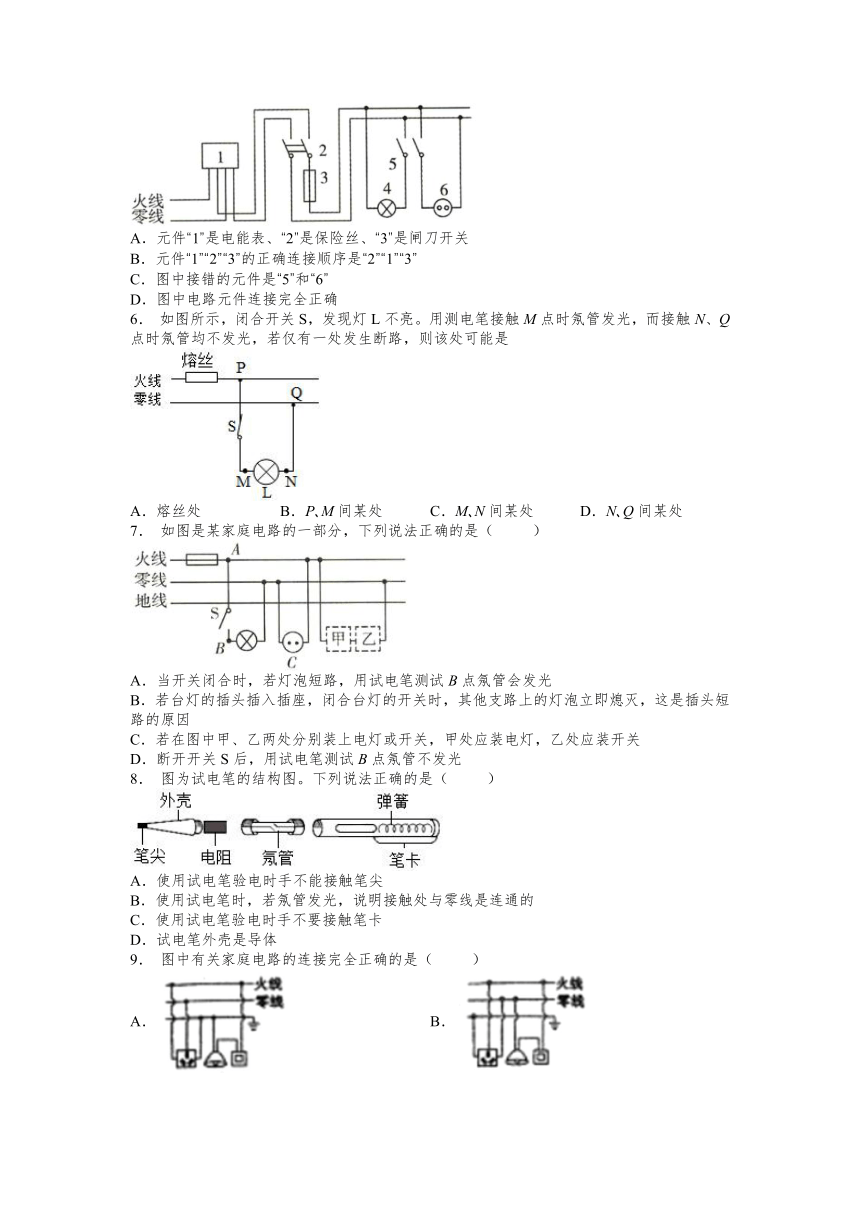

5． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确
6． 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
7． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光
8． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体

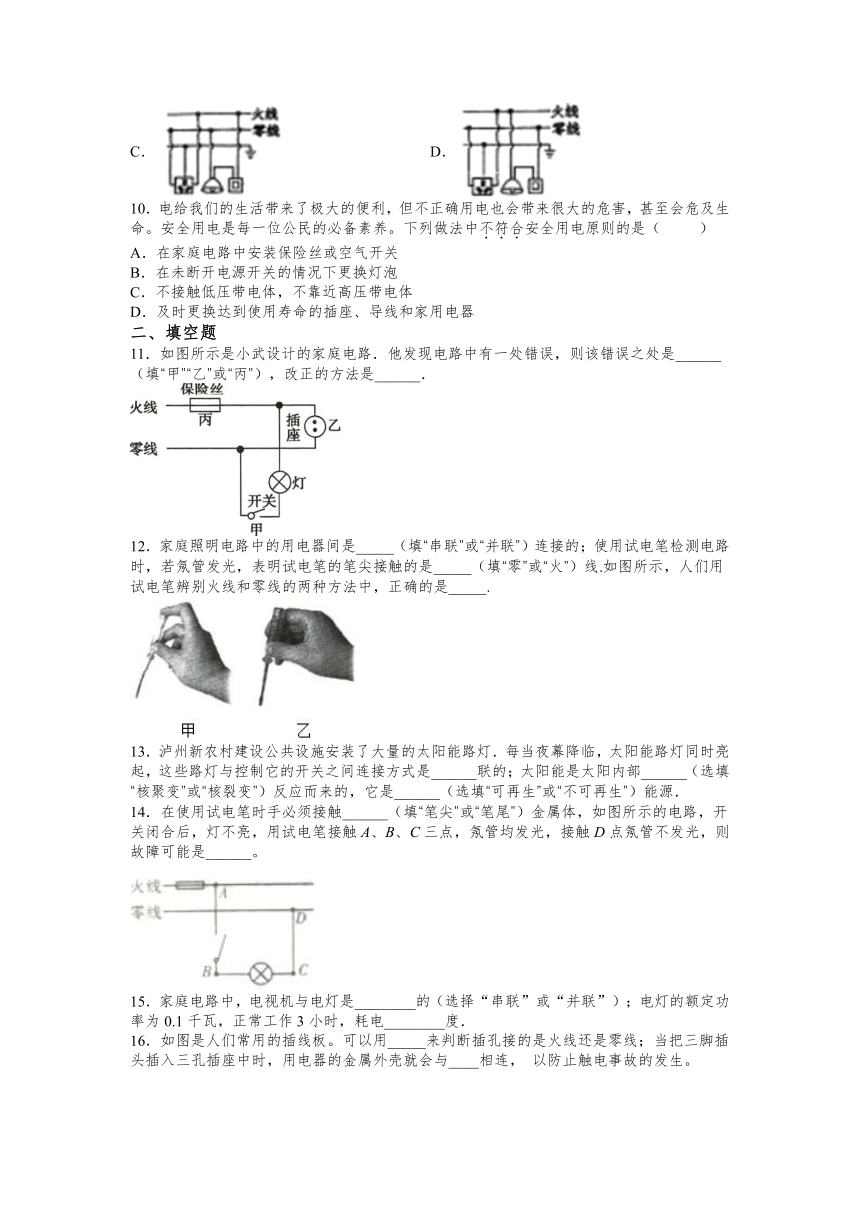

9． 图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
10．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
二、填空题
11．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
12．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
13．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
14．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
15．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．
16．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。
17．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
18．在家庭电路中，为了用电安全，控制用电器的开关要连接在_____线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递_____（选填“信息”或“能量”）
19．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
20．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
三、作图题
21．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
22．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A A D C C D A C B
二、填空题
11．甲 开关接在灯与火线之间
12．并联 火 甲
13．并 核聚变 可再生
14．笔尾 CD断路
15．并联 0.3
16．试电笔（或测电笔） 地线（或大地、地面、地、地球）
17．并 0.2
18．火 能量
19．并联 开关
20．B b
三、作图题
21．
22．
