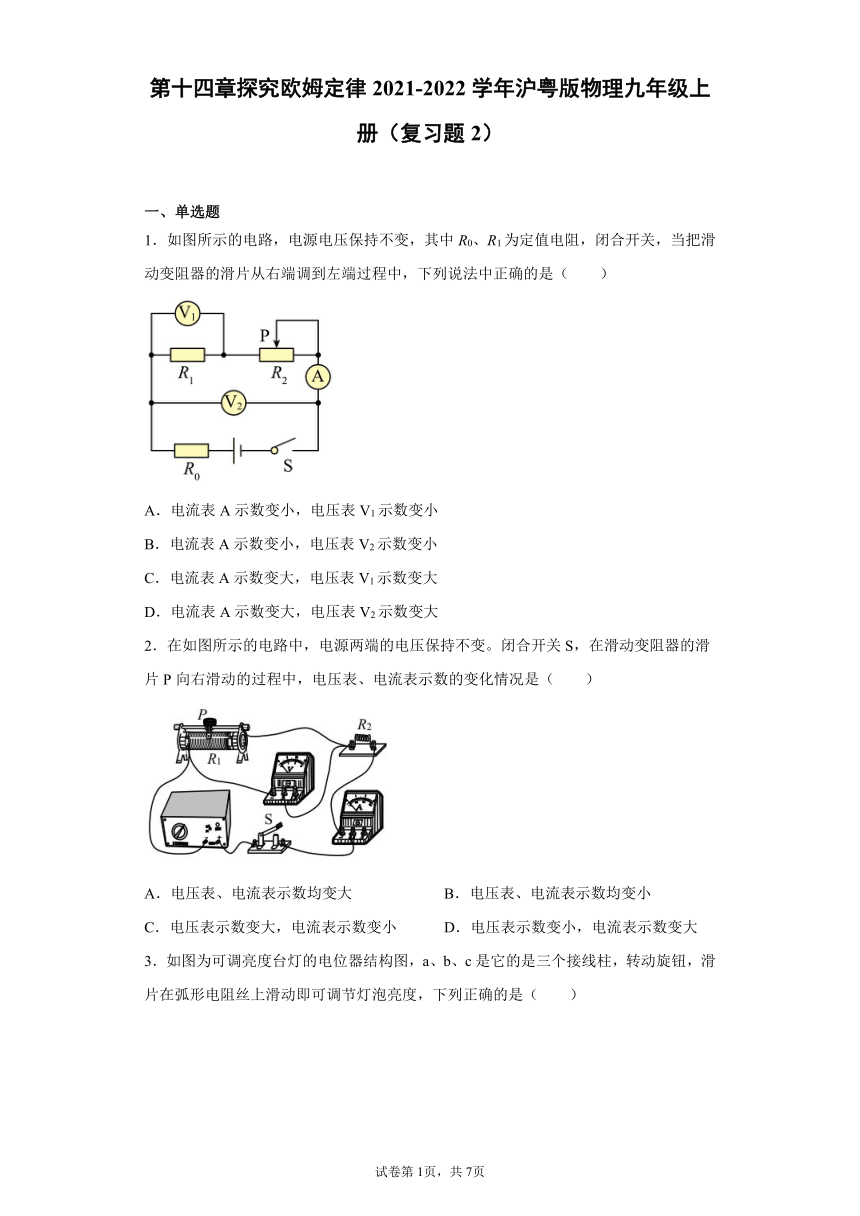

第十四章探究欧姆定律2021-2022学年沪粤版物理九年级上册（复习题2）
一、单选题
1．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（　　）
A．电流表A示数变小，电压表V1示数变小
B．电流表A示数变小，电压表V2示数变小
C．电流表A示数变大，电压表V1示数变大
D．电流表A示数变大，电压表V2示数变大
2．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是（　　）
A．电压表、电流表示数均变大 B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大

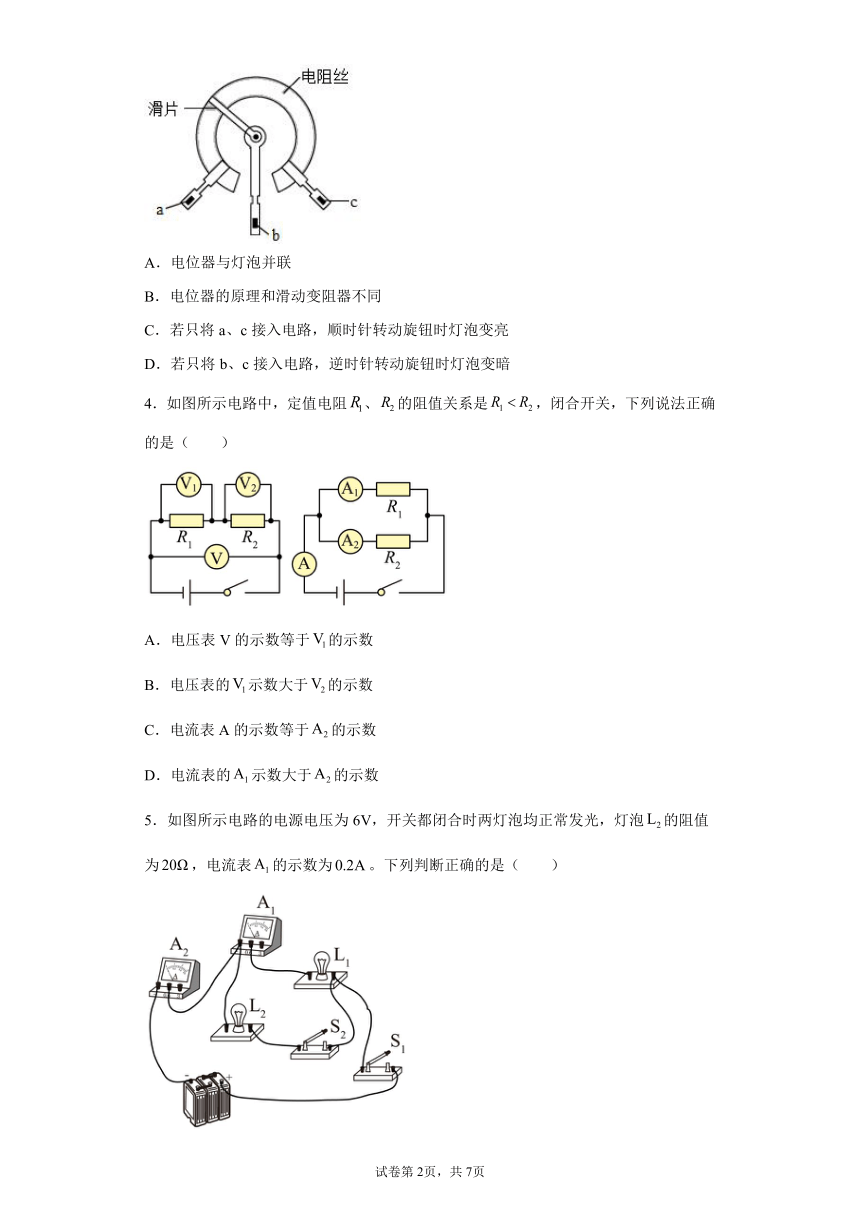

3．如图为可调亮度台灯的电位器结构图，a、b、c是它的是三个接线柱，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列正确的是（　　）
A．电位器与灯泡并联
B．电位器的原理和滑动变阻器不同
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，逆时针转动旋钮时灯泡变暗
4．如图所示电路中，定值电阻、的阻值关系是，闭合开关，下列说法正确的是（　　）
A．电压表V的示数等于的示数
B．电压表的示数大于的示数
C．电流表A的示数等于的示数
D．电流表的示数大于的示数
5．如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（　　）

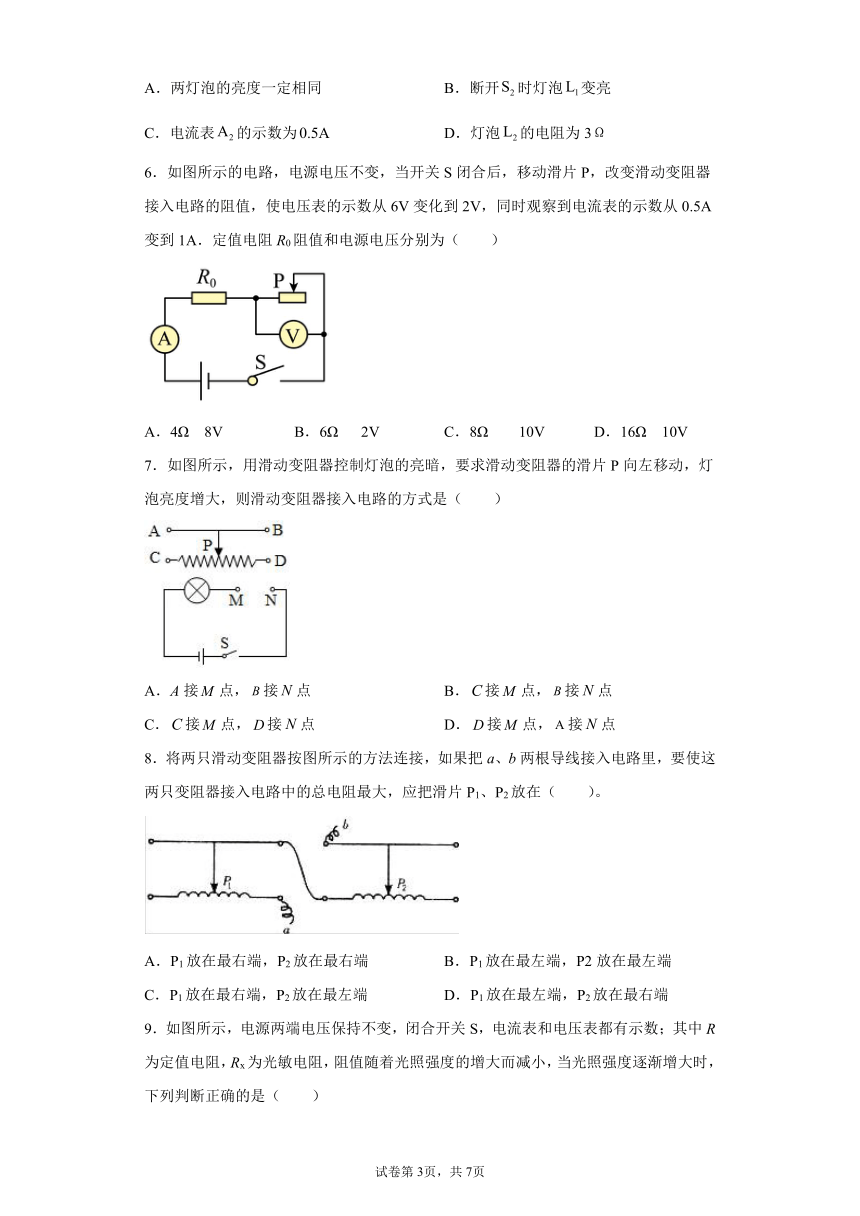

A．两灯泡的亮度一定相同 B．断开时灯泡变亮
C．电流表的示数为 D．灯泡的电阻为3Ω
6．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变到1A．定值电阻R0阻值和电源电压分别为（　　）
A．4Ω 8V B．6Ω 2V C．8Ω 10V D．16Ω 10V
7．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（　　）
A．A接点，接点 B．接点，接点
C．接点，接点 D．接点，接点
8．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端

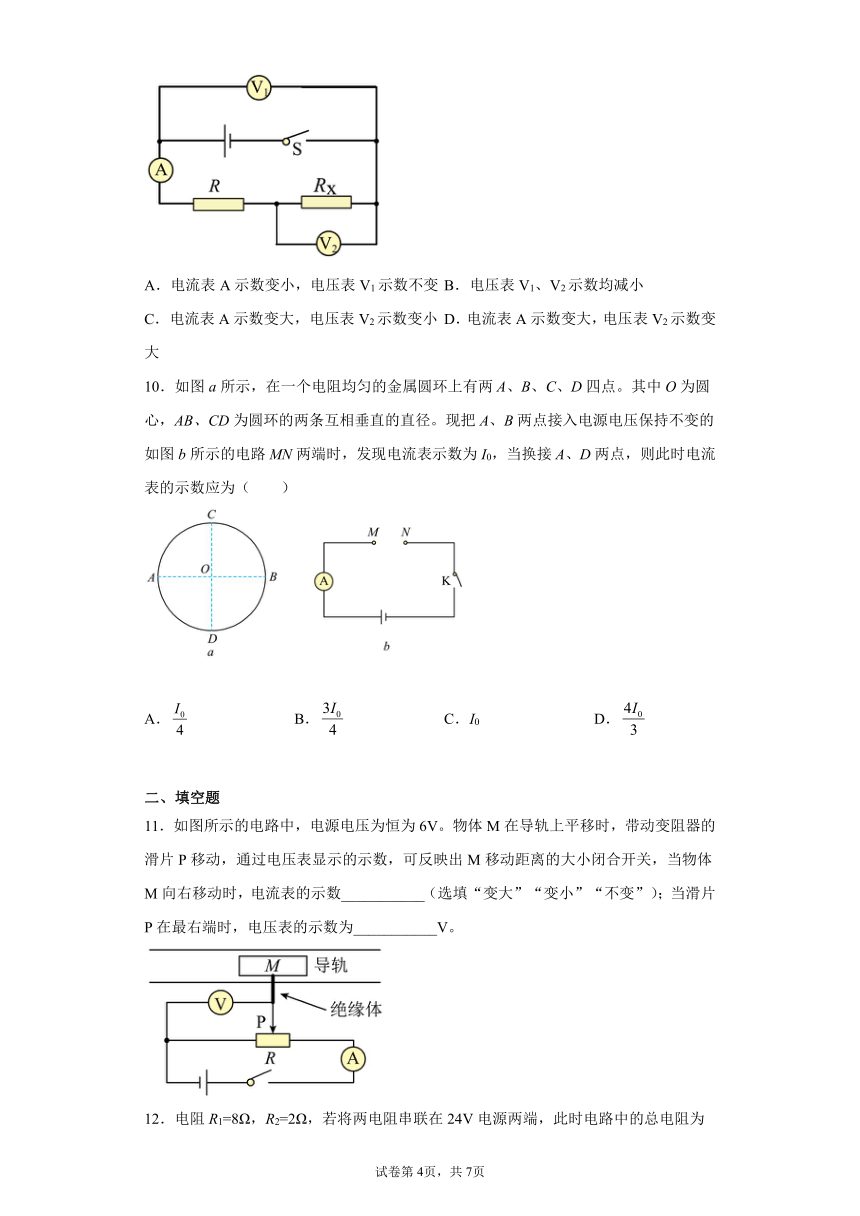

9．如图所示，电源两端电压保持不变，闭合开关S，电流表和电压表都有示数；其中R为定值电阻，Rx为光敏电阻，阻值随着光照强度的增大而减小，当光照强度逐渐增大时，下列判断正确的是（　　）
A．电流表A示数变小，电压表V1示数不变 B．电压表V1、V2示数均减小
C．电流表A示数变大，电压表V2示数变小 D．电流表A示数变大，电压表V2示数变大
10．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、D两点，则此时电流表的示数应为（　　）
A． B． C．I0 D．
二、填空题
11．如图所示的电路中，电源电压为恒为6V。物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小闭合开关，当物体M向右移动时，电流表的示数___________（选填“变大”“变小”“不变”）；当滑片P在最右端时，电压表的示数为___________V。
12．电阻R1=8Ω，R2=2Ω，若将两电阻串联在24V电源两端，此时电路中的总电阻为______Ω。电阻R1两端的电压为___。若将两电阻并联后接在24V电源两端，通过的R1电流为______A。
13．图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。
14．如图所示，电源电压不变，R＝6Ω，虚线框内的所有电阻均未知，闭合开关 S，电流表示数为 1A；如果用一个 3Ω的定值电阻 R′替换 R，虚线框内的电阻均保持不变，电流表示数变为 1.5A，则通过虚线框外这条支路的电流变化了______A，电源电压为______V。
15．若加在某定值电阻两端电压是20V，导体中电流是0.5A，则该电阻阻值为________Ω，若该导体两端的电压为0V，则其电阻为________Ω。
16．如图所示电路中，电源电压为10V，且保持不变，R1是最大阻值为20Ω的滑动变阻器，R2=5Ω。当滑片在a端时，电流表示数是______A，电压表示数是_______V；当滑片在b端时，电流表示数是_______A，电压表示数是_______V。
17．如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W”的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电流表的示数为_________A。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为_________V。
18．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
19．如图是小阳把金属夹从粗细均匀的电阻丝上的A点移动到B点的画面，电源两端电压保持不变。根据图中的情景，此现象得到的结论：______。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．C
3．D
4．D
5．C
6．C
7．B
8．D
9．C
10．D
11．不变 变大
12．10 19.2V 3
13．电阻 电压 10
14．0 3
15．40 40
16．2 10 0.4 2
17．1.5 2
18．断开 R断路 右 保持不变
19．在导体的材料和横截面积不变的条件下，电阻丝越长，电阻越大答案第1页，共2页
