第十九章 第1节 家庭电路 2021-2022学年人教版物理九年级（含答案）

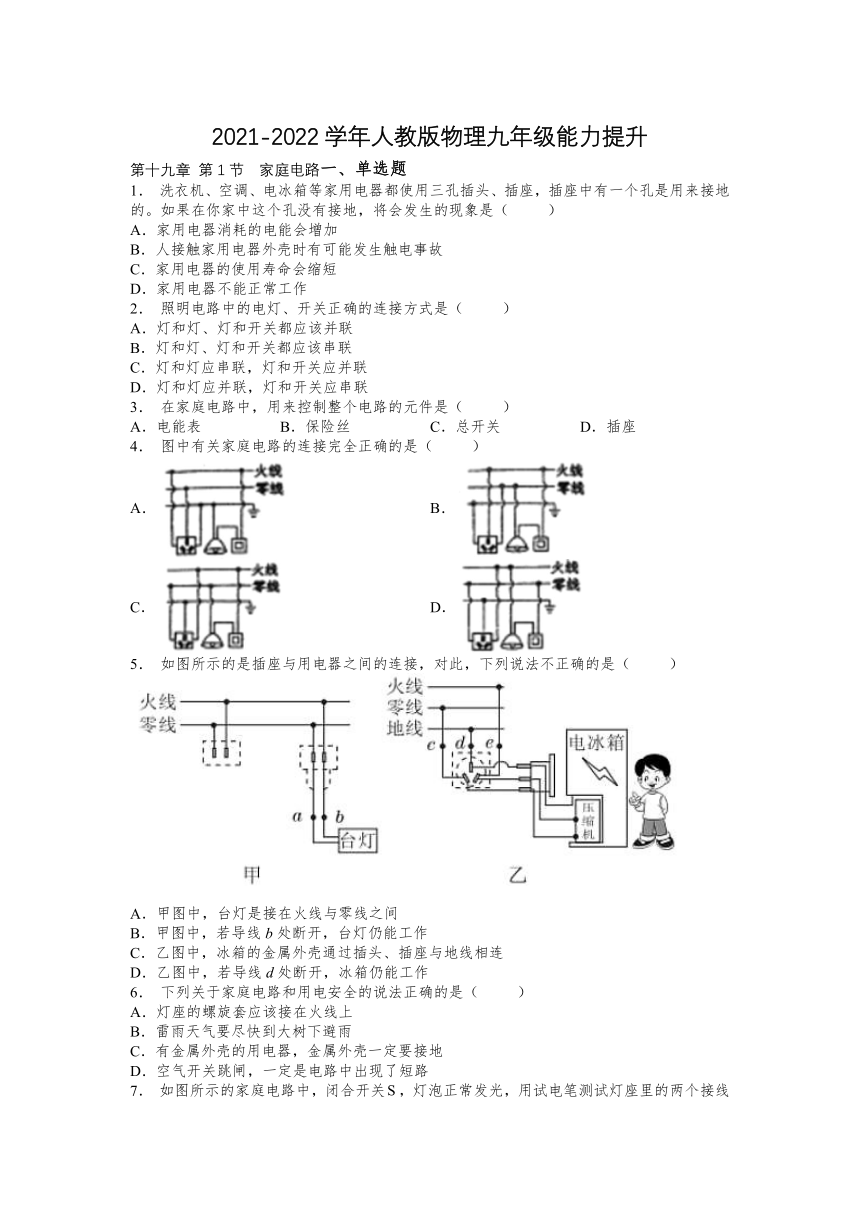

2021-2022学年人教版物理九年级能力提升
第十九章 第1节 家庭电路一、单选题
1． 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
2． 照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
3． 在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
4． 图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
5． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
6． 下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路

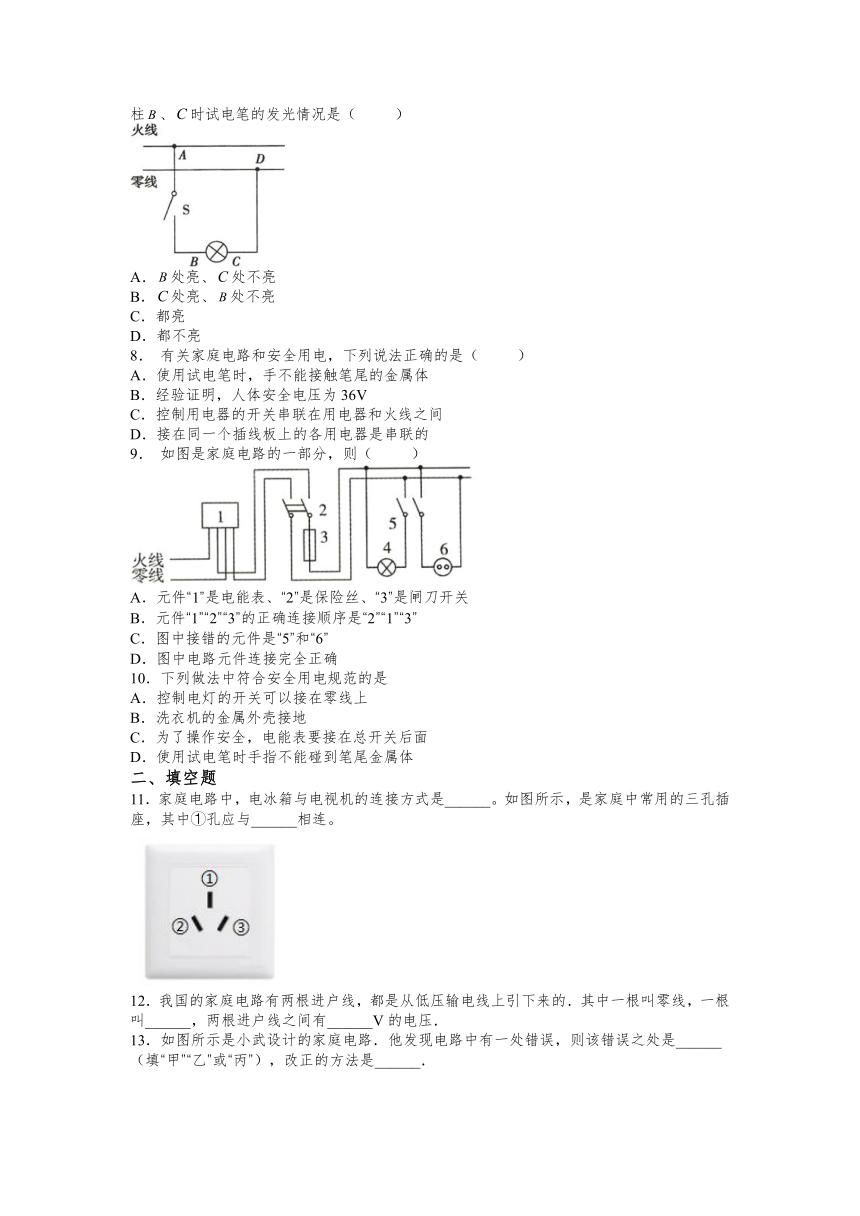

7． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
8． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
9． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确
10．下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
二、填空题
11．家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
12．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
13．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
14．随着生活水平的不断提升，越来越多的电器进入千家万户，像电视、电脑、洗衣机等，这些家用电器之间是______的选填“串联”或“并联”，洗衣机工作时滚轮转动，这是将电能转化为______能．
15．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
16．阅读短文，回答问题.
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是______．
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为，则、、大小关系的表达式为______．
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．
（5）漏电保护器的试验电路，由一只试验开关与电阻组成，闭合试验开关就能模拟漏电情形，试验电路的连接符合要求的是______．
17．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
18．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
19．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
20．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
三、作图题
21．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
22．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C C B C A C C B
二、填空题
11．并联 地线（或大地、地）
12．火线 220
13．甲 开关接在灯与火线之间
14．并联 机械
15．火 金属外壳
16．B 能 会 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开 C
17．B b
18．1.5 并
19．外壳 地 火
20．220V 并联 正
三、作图题
21．
22．
