2021-2022学年人教版物理九年级能力提升

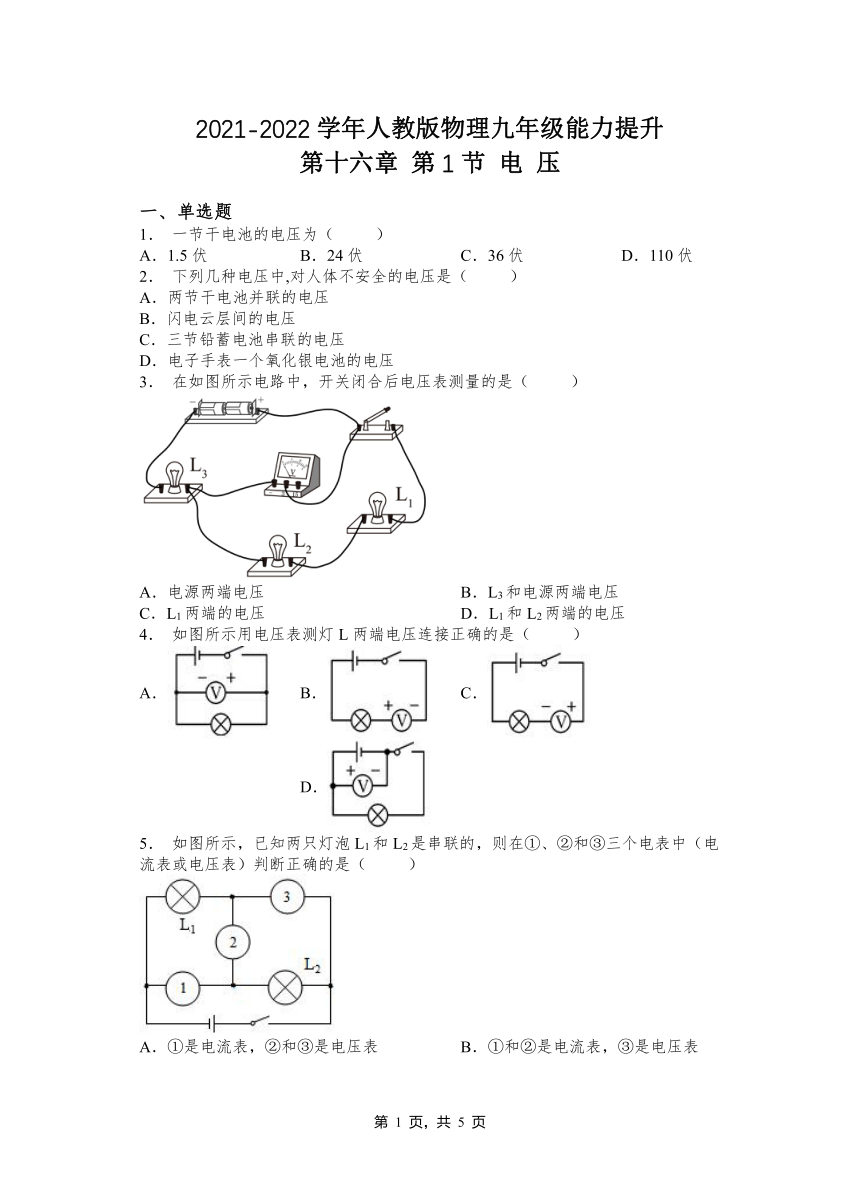

第十六章 第1节 电 压
一、单选题
1． 一节干电池的电压为（ ）
A．1.5伏 B．24伏 C．36伏 D．110伏
2． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
3． 在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
4． 如图所示用电压表测灯L两端电压连接正确的是（ ）
A． B． C． D．
5． 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表

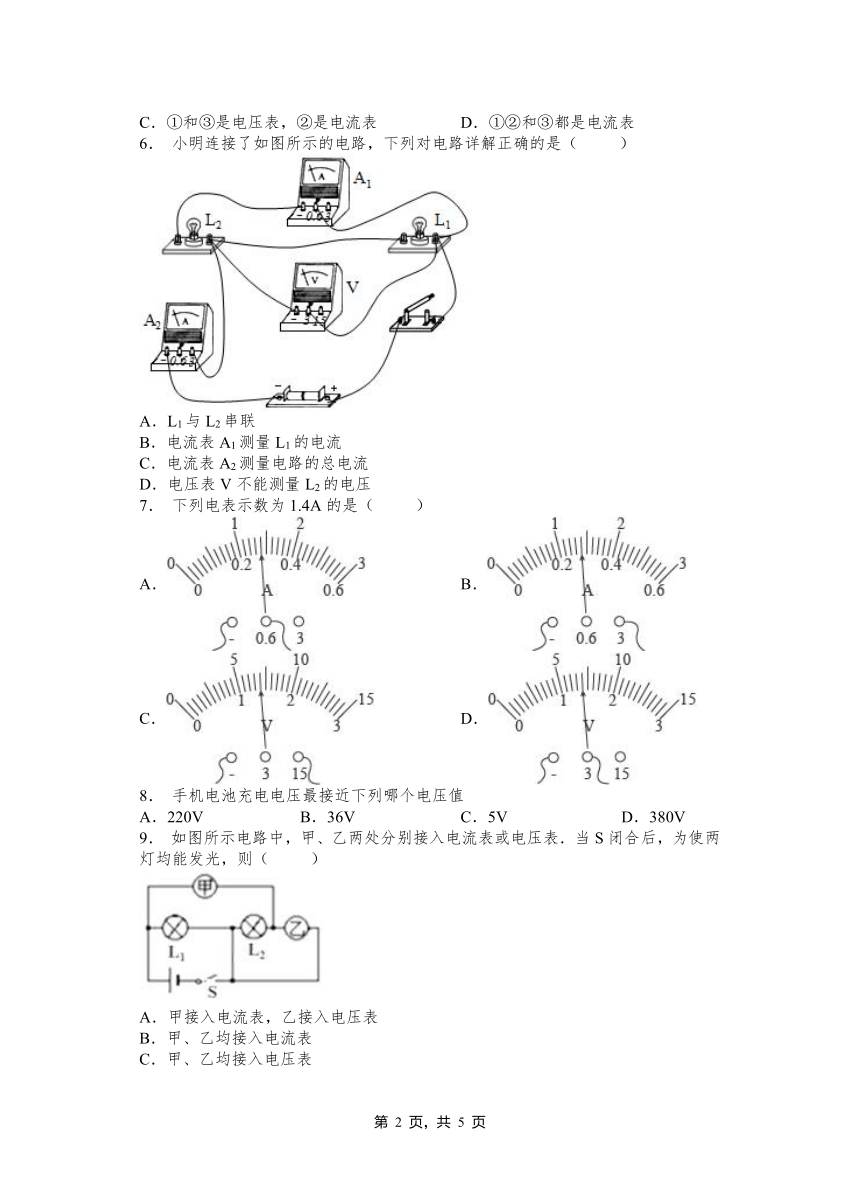

6． 小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
7． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
8． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
9． 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
10．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
11．如图所示，下列电路中用电压表测量灯L2两端电压的是（ ）
A． B．C． D．
12．小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
二、填空题
13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______．
14．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
15．如图所示电路中，电压表测量的是______两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
16．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接_______（填“正确”或“不正确”）．原因是________．
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
18．教室的日光灯之间是______的（选填“串联”或“并联”），日光灯正常工作的电压是___V。
19．电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
20．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
2021-2022学年人教版物理九年级第十六章 第1节 电压（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D D C C B C A B
题号 11 12
答案 D B
二、填空题
13．电压表 L1
14．不发光 1.5
15．L1和L2(或电源) 3 b
16．不正确 电压表的“+”“-”接线柱接反了
17．不正确 电压表的正、负接线柱接反了
18．并联 220
19．并 正 负 量程 大量程
20．220 低 并联
