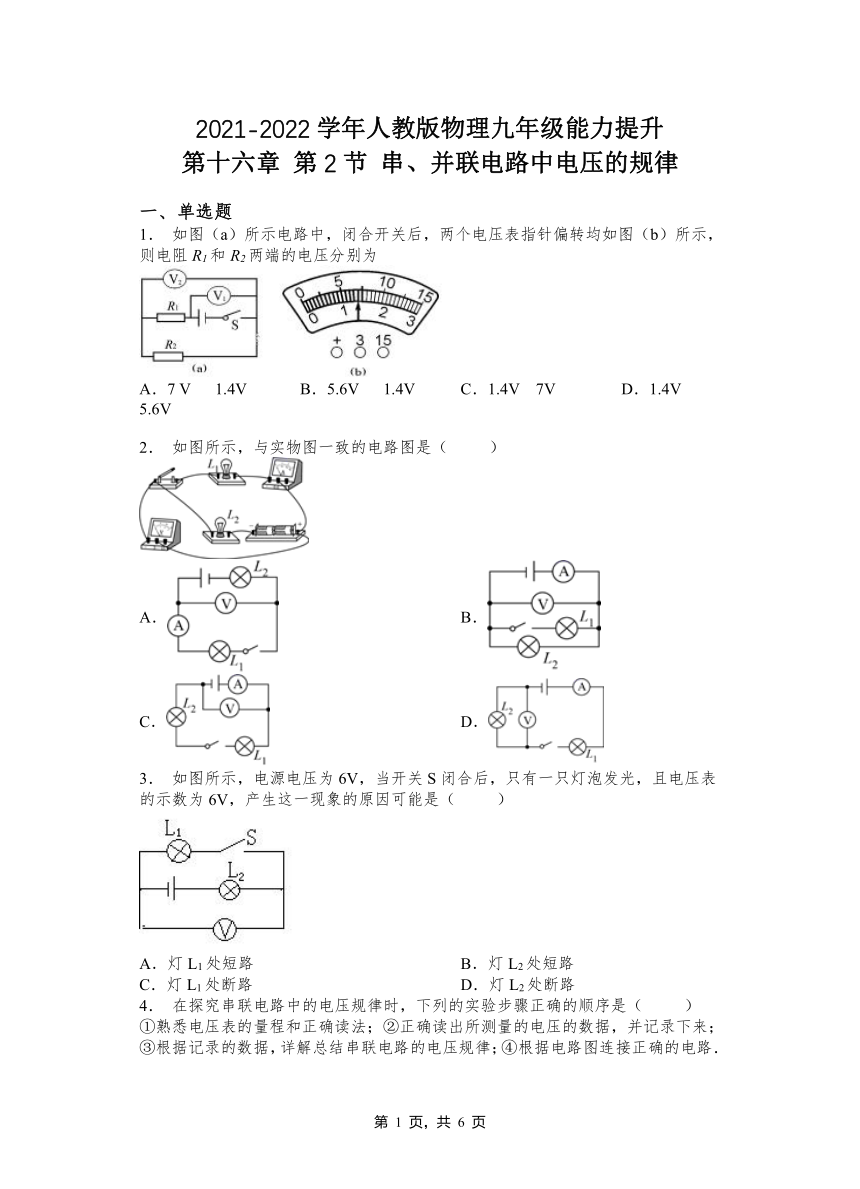

2021-2022学年人教版物理九年级能力提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
2． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
3． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
4． 在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
5． 小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（ ）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
6． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
7． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
8． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表

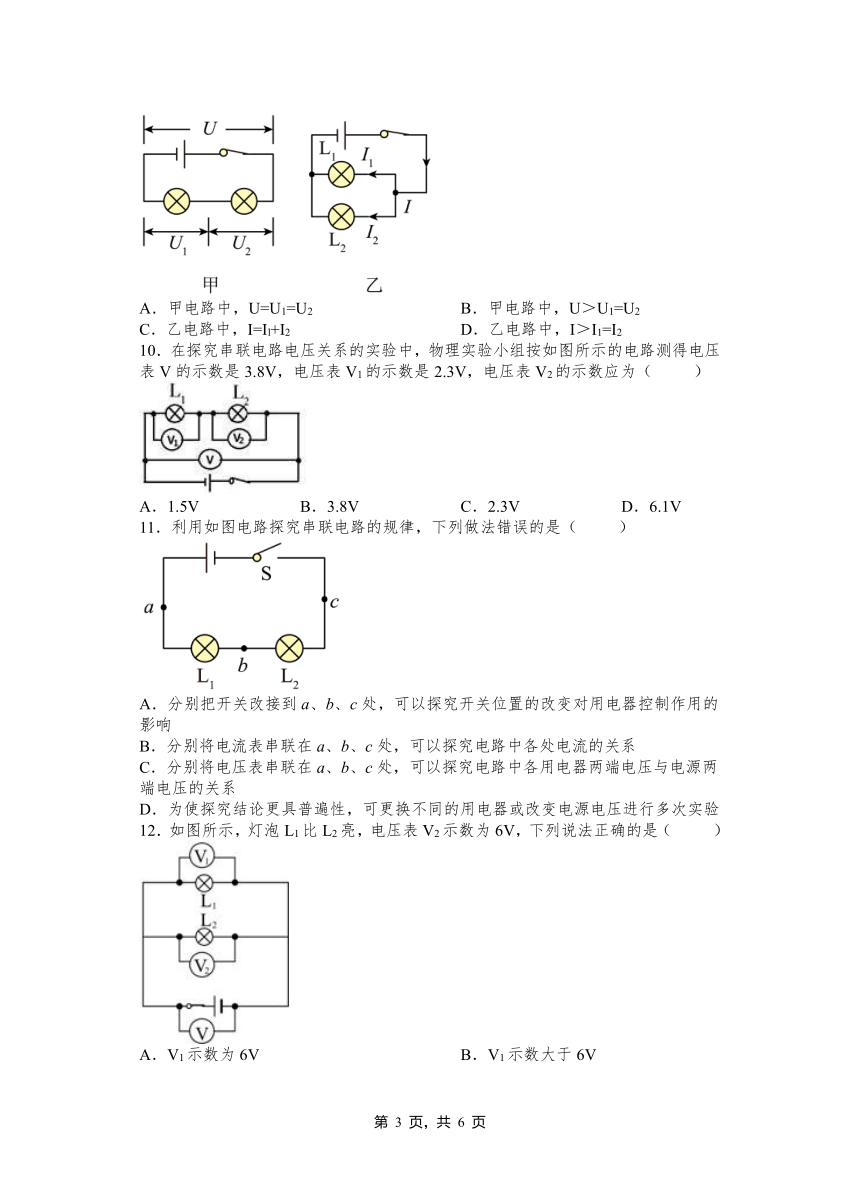

9． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
10．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
11．利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
12．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
二、填空题
13．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
16．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
17．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
18．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
19．在探究并联电路中电压的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮。则两个小灯泡电压的大小关系是U1________(填“＞”“＜”或“＝”)U2。
20．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B C C A D B C A
题号 11 12
答案 C A
二、填空题
13．2.5 2
14．3.5V
15．电源电压 L1 L2 2
16．4 一样
17． 0 2 4 6
18．19 串
19．＝
20．4 1.5 2.5
