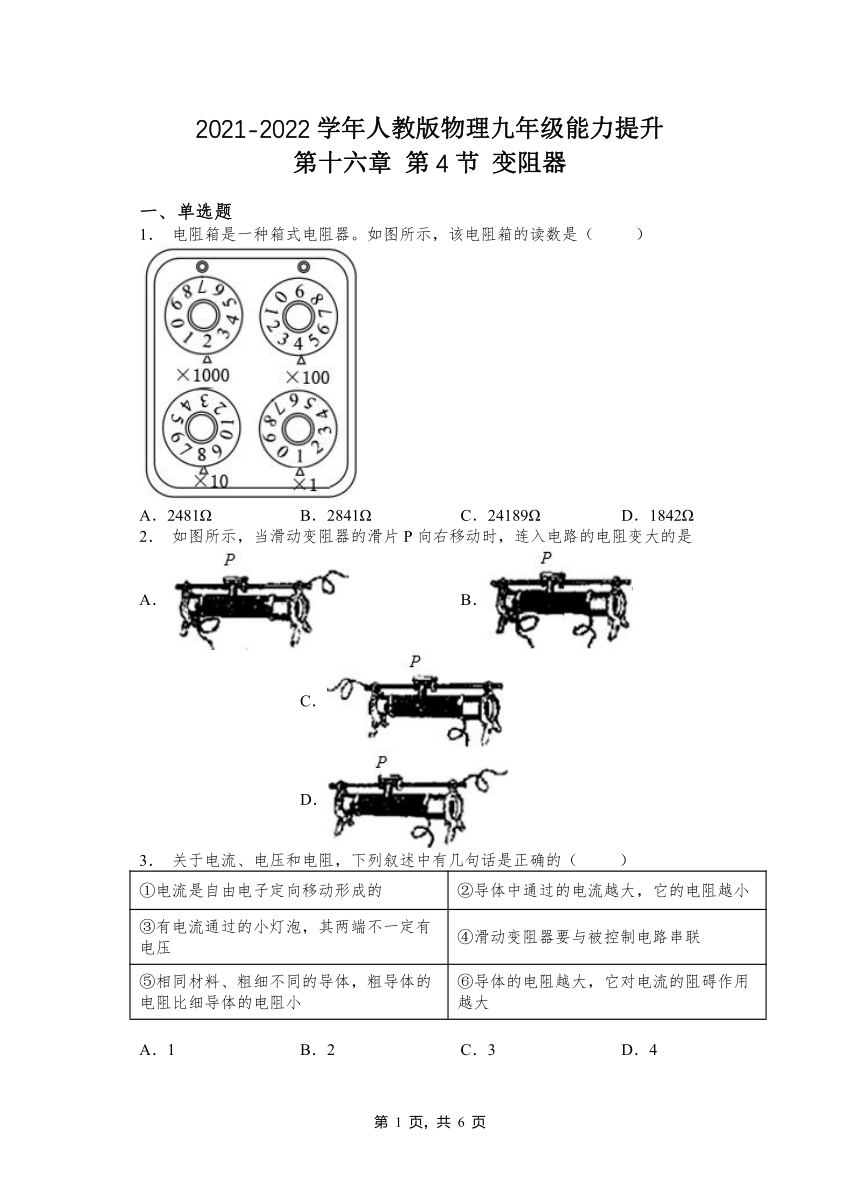

2021-2022学年人教版物理九年级能力提升
第十六章 第4节 变阻器
一、单选题
1． 电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
2． 如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是
A． B． C． D．
3． 关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有电压 ④滑动变阻器要与被控制电路串联
⑤相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小 ⑥导体的电阻越大，它对电流的阻碍作用越大
A．1 B．2 C．3 D．4

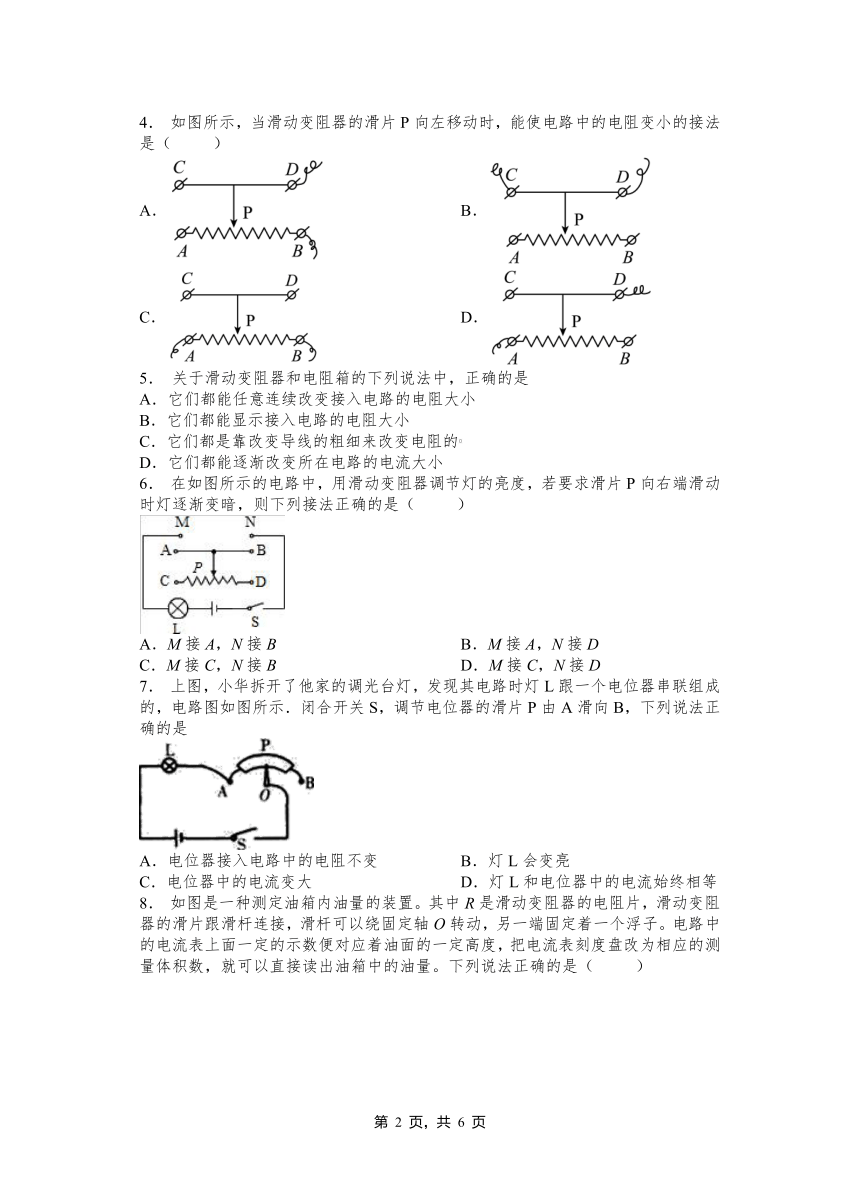

4． 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A． B．
C． D．
5． 关于滑动变阻器和电阻箱的下列说法中，正确的是
A．它们都能任意连续改变接入电路的电阻大小
B．它们都能显示接入电路的电阻大小
C．它们都是靠改变导线的粗细来改变电阻的
D．它们都能逐渐改变所在电路的电流大小
6． 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接A，N接B B．M接A，N接D
C．M接C，N接B D．M接C，N接D
7． 上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等

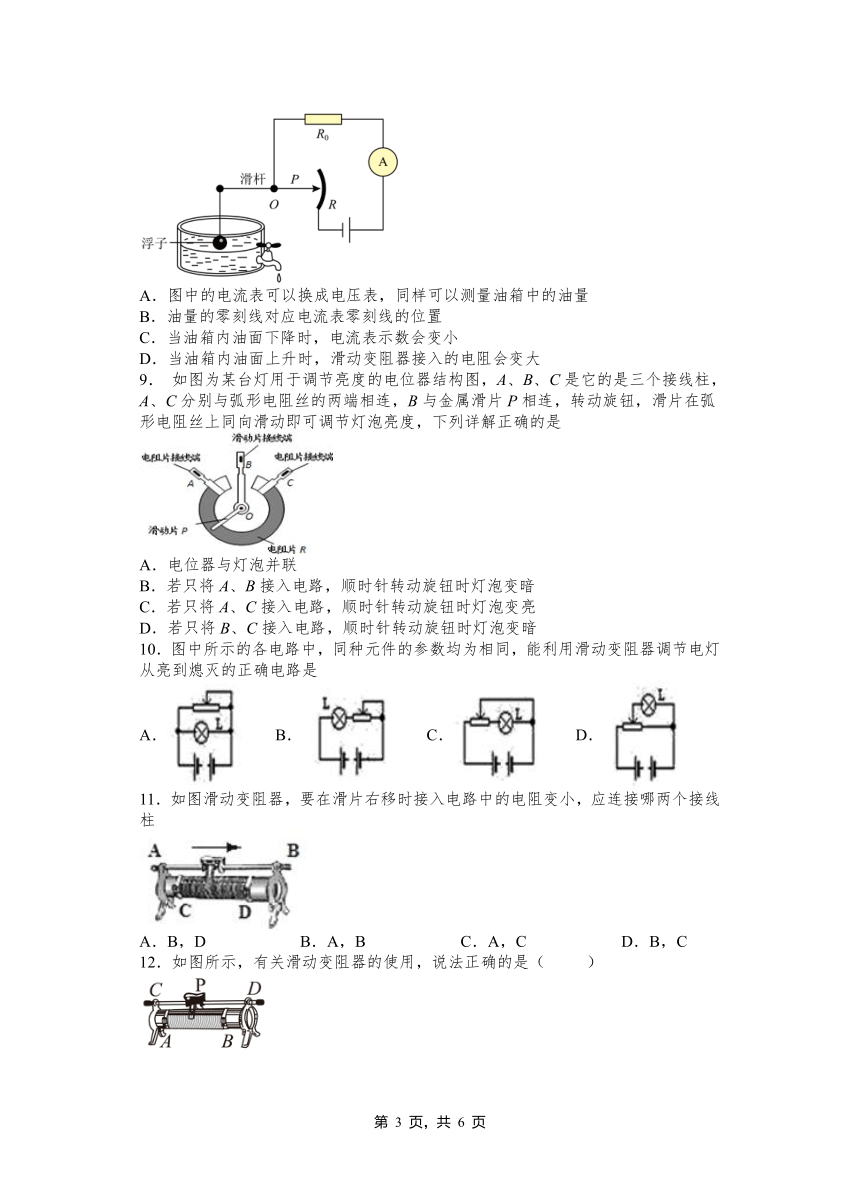

8． 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
9． 如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列详解正确的是
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
10．图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是
A． B． C． D．
11．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱
A．B，D B．A，B C．A，C D．B，C
12．如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
二、填空题
13．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
14．一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________．在左图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会________．（填“变亮”，“变暗”，“不变”）
15．图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
16．如图所示，某宾馆房间内的电器控制面板上有两个开关．其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________ 的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________ ．
17．装有两节新干电池的手电筒，它的电压是________V，家庭照明电路电压是________V；滑动变阻器是通过改变________来改变电路中电阻的．
18．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 ________ 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 ____________（填“增大”或“减小”）
19．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
20．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱 _______ (选填“a、b” 、“b、c” 或“a、c” )和灯泡 _________ 联后接入电路中．
2021-2022学年人教版物理九年级第十六章 第4节 变阻器（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B D D C D C D D
题号 11 12
答案 A D
二、填空题
13．
14．滑动变阻器可接入电路中的最大电阻是10Ω 变暗
15． 0--20 20--0 20 0
16．摩擦（或摩擦力） 变阻器（或滑动变阻器）
17．3V 220V 连入电路中电阻丝的长短
18．c d
19．B C B D
20．b、c 串
