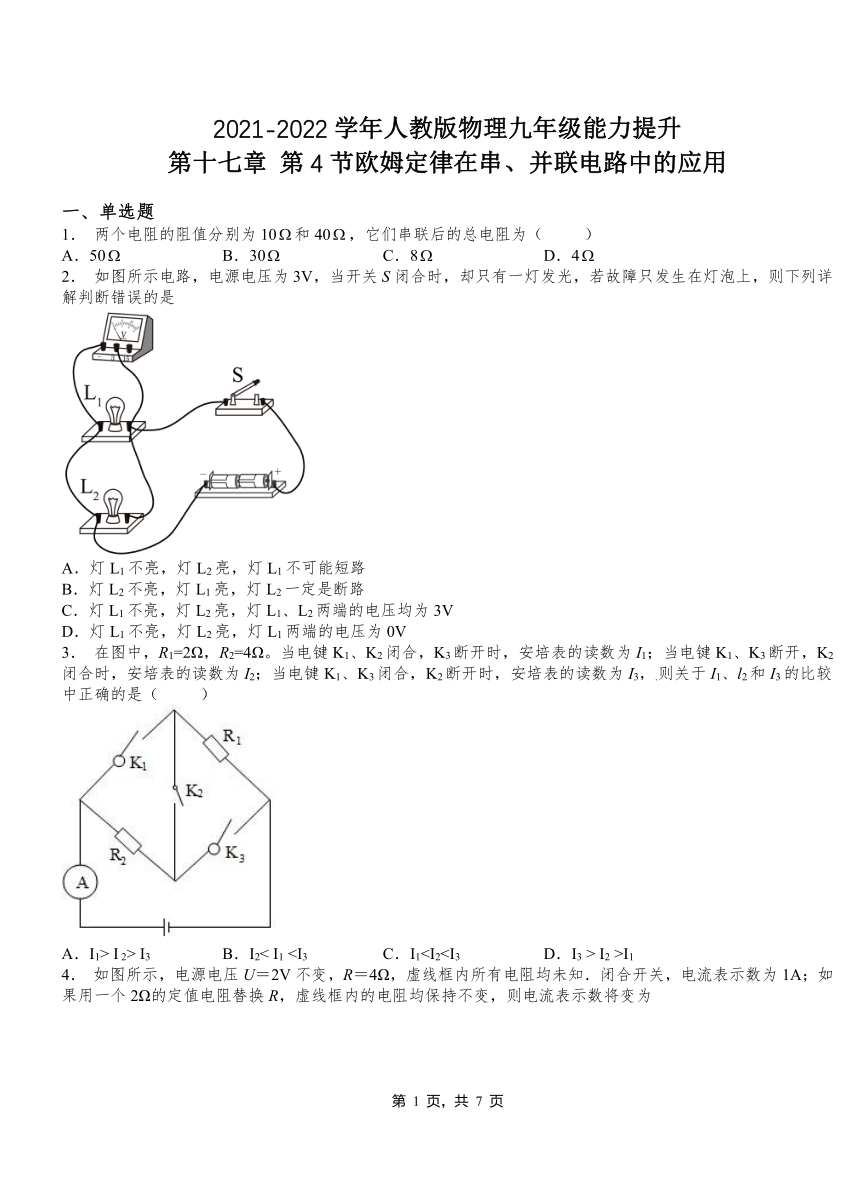

2021-2022学年人教版物理九年级能力提升
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
2． 如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V
3． 在图中，R1=2Ω，R2=4Ω。当电键K1、K2闭合，K3断开时，安培表的读数为I1；当电键K1、K3断开，K2闭合时，安培表的读数为I2；当电键K1、K3闭合，K2断开时，安培表的读数为I3，.则关于I1、l2和I3的比较中正确的是（ ）
A．I1> I 2> I3 B．I2< I1 I2 >I1
4． 如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2A B．1.5A C．1.2A D．0.5A
5． 在图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是
A．将R1与闭合的电键S位置互换，两个电表的示数将变小
B．将R2与闭合的电键S位置互换，两个电表的示数将变大
C．将R1与电压表V2的位置互换，三个电表示数都变大
D．断开电键S，三个电表示数都变小
6． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
7． a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大
8． 如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
9． 在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯泡L一定变亮
B．灯泡L一定短路
C．电阻R可能断路
D．电阻R可能短路
10．用一个导体制成长度相等但横截面积不同的两个圆柱体A和B，A比B的横截面积大，如图所示连接，将它们接入某电路中，通过A、B导体的电流分别为IA、IB，AB导体两端的电压分别为UA、UB，则下列说法正确的是
A．IA＞IB UA＞UB B．IA=IB UA=UB
C．IA=IB UA＜UB D．IA=IB UA＞UB
11．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（ ）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
12．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
二、填空题
13．如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）
14．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
15．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
16．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
17．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
18．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
19．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
20．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B B B C D D C C
题号 11 12
答案 C D
二、填空题
13．不变 变大
14．1：2 2：1
15．6 2.25
16．串 8
17．变小 变小 变大
18．变小 变亮
19．变小B
20．15Ω
