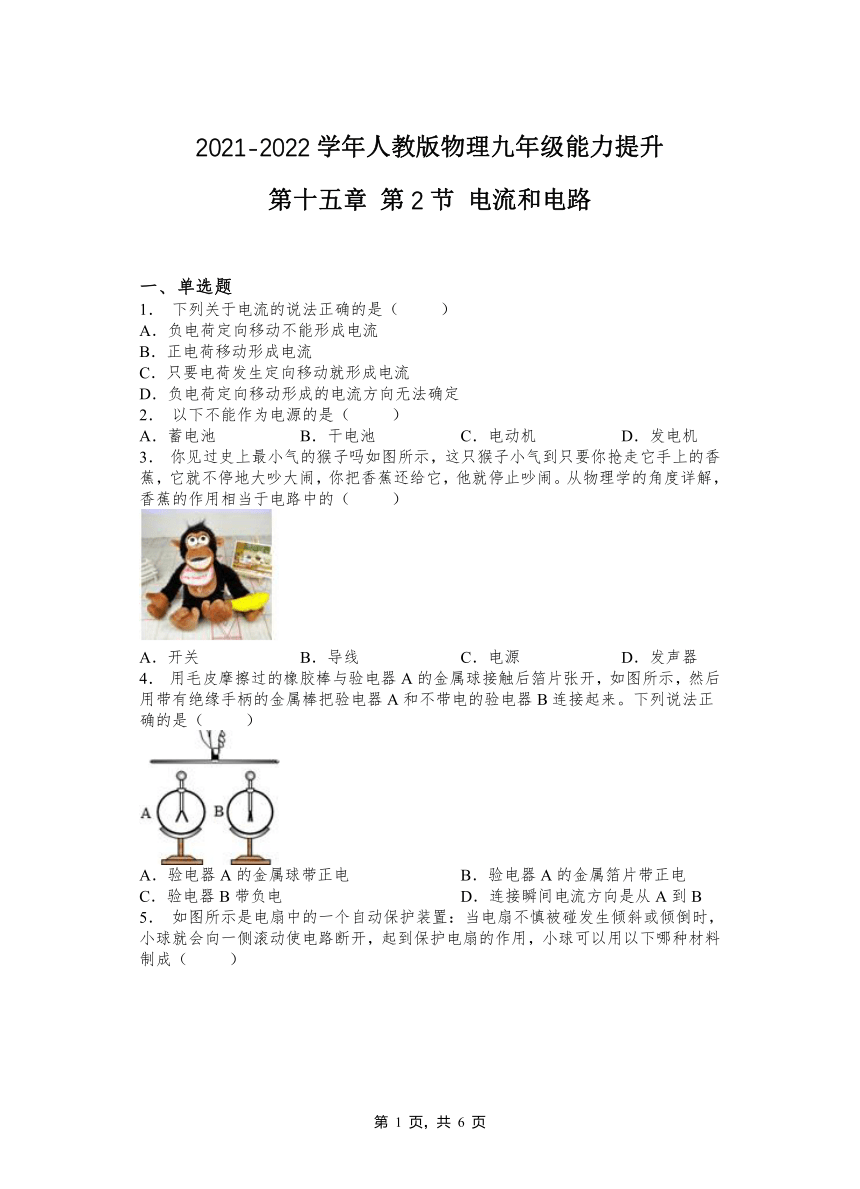

2021-2022学年人教版物理九年级能力提升
第十五章 第2节 电流和电路
一、单选题
1． 下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
2． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
3． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
4． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B

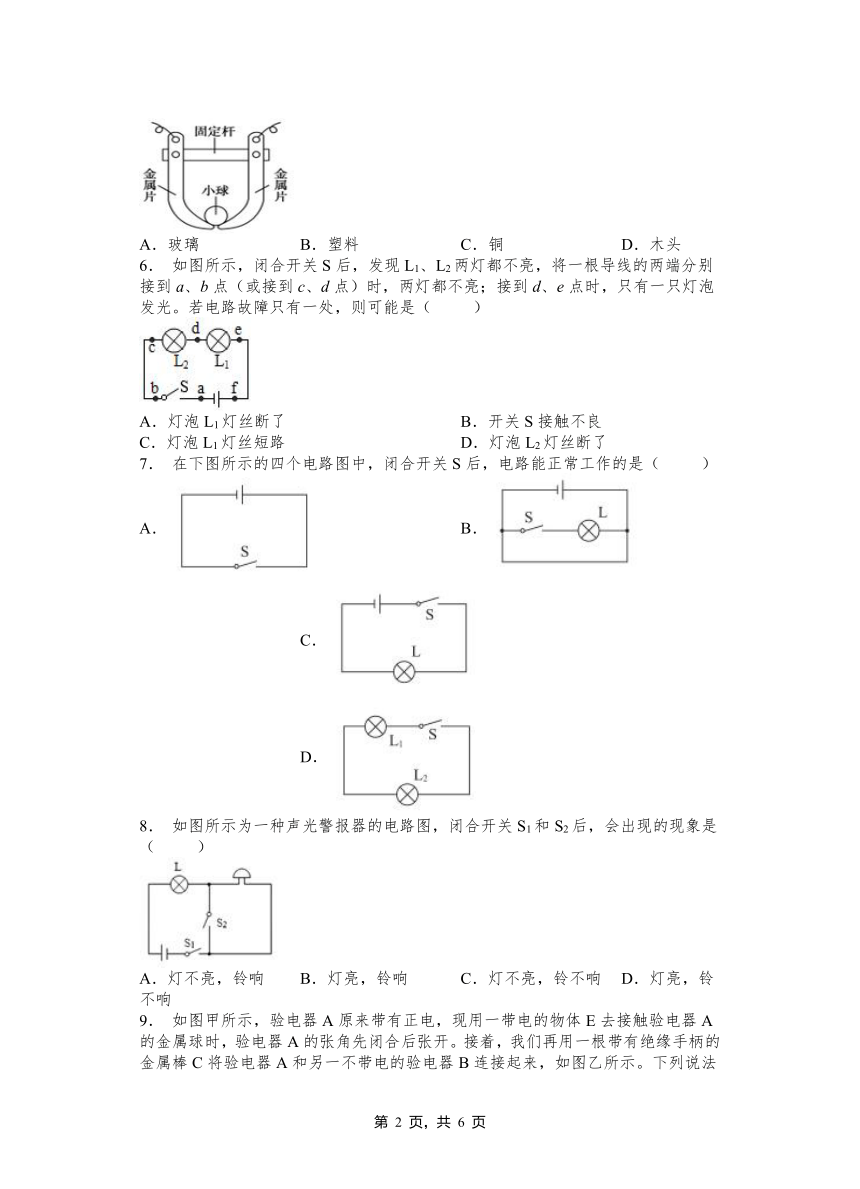

5． 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
6． 如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了
7． 在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A． B． C． D．
8． 如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
9． 如图甲所示，验电器A原来带有正电，现用一带电的物体E去接触验电器A的金属球时，验电器A的张角先闭合后张开。接着，我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来，如图乙所示。下列说法正确的是（ ）
A．带电体E上原本带有负电，且带电数量比验电器A要少
B．带电体E和验电器A接触后，瞬间电流的方向是从物体E流向到验电器A
C．用金属棒C将A、B验电器连接起来后，验电器B会带上正电
D．用金属棒C将A、B验电器连接起来后，瞬间电流的方向是从B流向A
10．在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
11．如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
12．高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
二、填空题
13．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
14．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
15．电路中有持续电流的条件：一要有_______；二是电路是________。
16．画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
17．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
18．如图所示，电路元件与导线连接均完好，闭合开关时______亮，闭合和时______亮．
19．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。
20．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C C A C D D A
题号 11 12
答案 B A
二、填空题
13．电源 用电器 开关
14．正 相反 正 负 负 正
15．电源 通路
16．横平竖直 黑 相对应 拐角
17．其它形式的能 负极到正极
18．、
19．电压 电源 一定 不一定 闭合回路
20．电源
