2021-2022学年人教版物理九年级能力提升
第十五章 第5节 串、并联电路中电流的规律
一、单选题

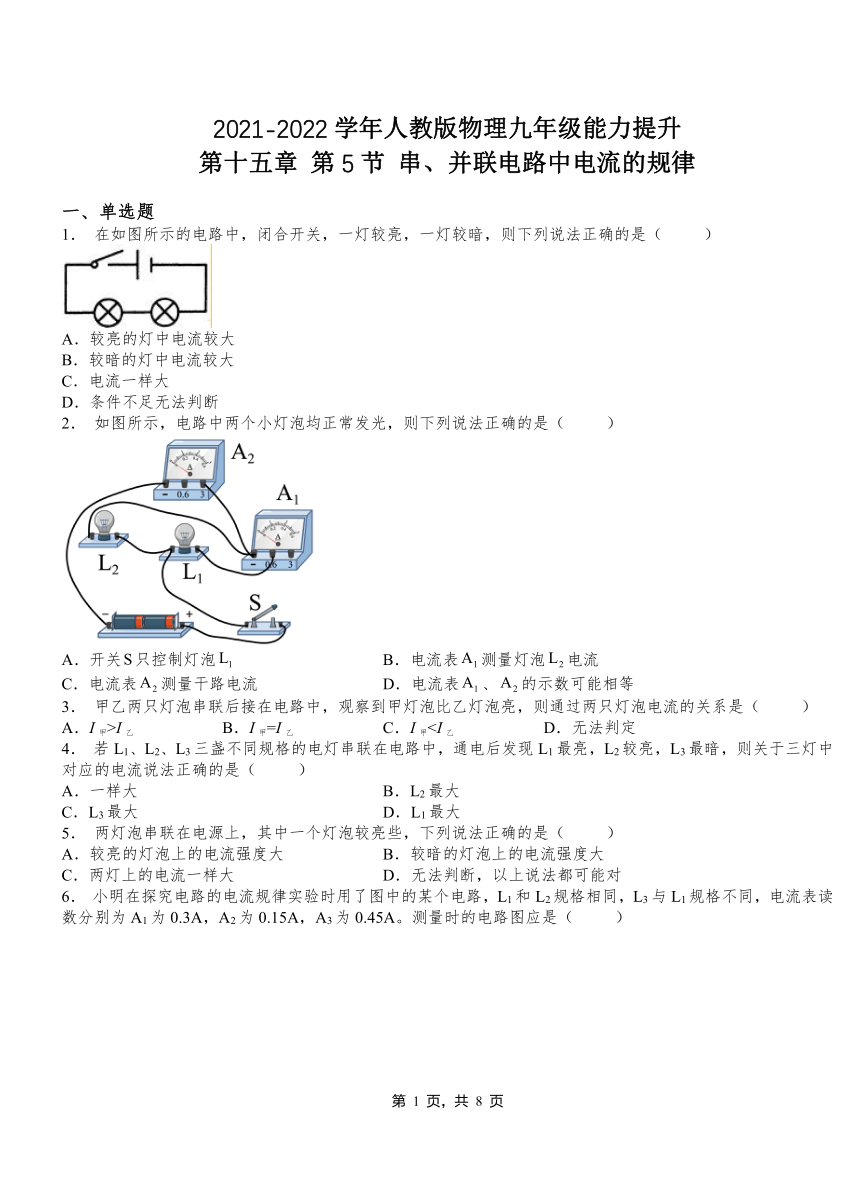

1. 在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是( )
A.较亮的灯中电流较大
B.较暗的灯中电流较大
C.电流一样大
D.条件不足无法判断
2. 如图所示,电路中两个小灯泡均正常发光,则下列说法正确的是( )
A.开关只控制灯泡 B.电流表测量灯泡电流
C.电流表测量干路电流 D.电流表、的示数可能相等
3. 甲乙两只灯泡串联后接在电路中,观察到甲灯泡比乙灯泡亮,则通过两只灯泡电流的关系是( )
A.I甲>I乙 B.I甲=I乙 C.I甲4. 若L1、L2、L3三盏不同规格的电灯串联在电路中,通电后发现L1最亮,L2较亮,L3最暗,则关于三灯中对应的电流说法正确的是( )
A.一样大 B.L2最大
C.L3最大 D.L1最大
5. 两灯泡串联在电源上,其中一个灯泡较亮些,下列说法正确的是( )
A.较亮的灯泡上的电流强度大 B.较暗的灯泡上的电流强度大
C.两灯上的电流一样大 D.无法判断,以上说法都可能对

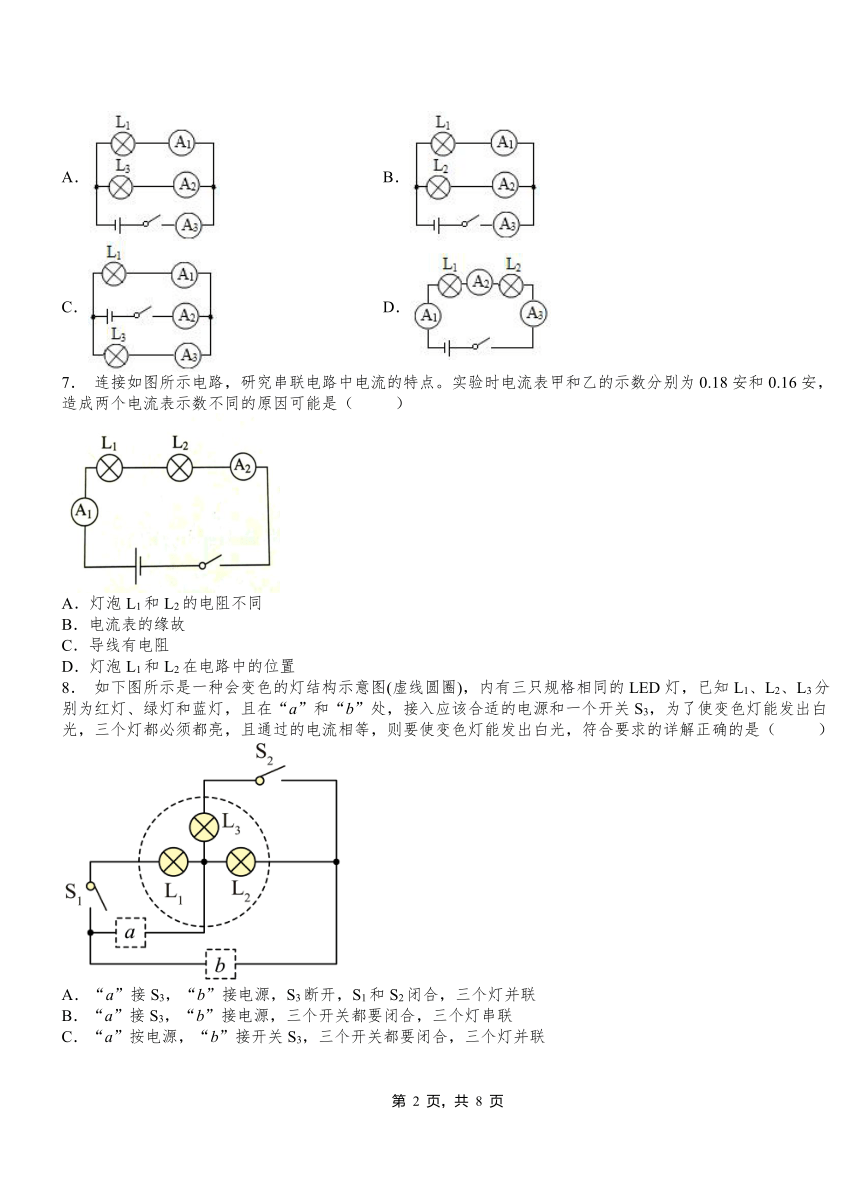

6. 小明在探究电路的电流规律实验时用了图中的某个电路,L1和L2规格相同,L3与L1规格不同,电流表读数分别为A1为0.3A,A2为0.15A,A3为0.45A。测量时的电路图应是( )
A. B.
C. D.
7. 连接如图所示电路,研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安,造成两个电流表示数不同的原因可能是( )
A.灯泡L1和L2的电阻不同
B.电流表的缘故
C.导线有电阻
D.灯泡L1和L2在电路中的位置
8. 如下图所示是一种会变色的灯结构示意图(虚线圆圈),内有三只规格相同的LED灯,已知L1、L2、L3分别为红灯、绿灯和蓝灯,且在“a”和“b”处,接入应该合适的电源和一个开关S3,为了使变色灯能发出白光,三个灯都必须都亮,且通过的电流相等,则要使变色灯能发出白光,符合要求的详解正确的是( )
A.“a”接S3,“b”接电源,S3断开,S1和S2闭合,三个灯并联
B.“a”接S3,“b”接电源,三个开关都要闭合,三个灯串联
C.“a”按电源,“b”接开关S3,三个开关都要闭合,三个灯并联
D.“a”接电源,“b”接开关S3,三个开关都要闭合,三个灯串联
9. 如图所示,当开关S1、S2闭合,S3断开时,电流表A1的示数为0.5A,电流表A2的示数为0.3A,下列说法正确的是( )
A.当只闭合S1时,电流表A1的示数为0.2A
B.当只闭合S2时,L1、L2串联,电流表A2的示数为0.3A
C.当只闭合S3时,L1、L2串联,电流表A2的示数为0.2A
D.当只闭合开关S1、S2时,L1、L2并联,通过L1的电流为0.3A
10.如图所示的电路,电源电压恒定不变,闭合开关S、S1后,则( )
A.灯L1、L2串联
B.电流表A1测干路的电流
C.电流表A2测灯L2的电流
D.电流表A1的示数比A2的示数小
11.如图所示,某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路,电路图如图。已知通过R1和R2的电流分别为4mA和10mA,则通过R3的电流可能是( )
A.4mA B.6mA C.8mA D.10mA
12.如图所示电路,研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安,造成两个电流表示数不同的原因可能是( )
A.灯泡L1和L2在电路中的位置 B.灯泡L1和L2的电阻不同
C.导线有电阻 D.电流表的缘故
二、填空题
13.如图所示,当S闭合时,电流表A1的读数为0.1A,电流表A的读数为0.3A,则通过灯L2的电流为 ____________ A。如果灯L1发生了断路,则电流表A的示数将 ____________ (选填“变大”“不变”或“变小”)。
14.如图(a)所示,当开关闭合时,两只电流表的示数分别由(b)、(c)两图读得,则电灯中的电流是___________,电灯中的电流是___________,干路电流是___________。
15.如图甲所示电路,当开关S1、S2闭合后,A2与R2是_______(选填“串”或“并”)联的,电流表A1测量的是通过_______(选填“干路”“R1”或“R2”)的电流,若电流表的指针偏转都如图乙所示,则通过R1的电流为______A,通过R2的电流为______A。
16.如图所示,电流表A1的示数为1.5 A,电流表A2的示数为0.8 A,则通过L1 的电流是________A。
17.如图甲电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通______的电流,通过灯泡L2的电流为______。
18.如图甲所示的电路,当开关S1闭合后,两只电流表A1、A2的指针偏转如图乙所示,通过L2的电流应为_______A;若通电一段时间后灯L2灯丝断了,则灯L1的亮度将_________。(选填“变亮”、“变暗”或“不变”)
19.如图所示电路,电流表A1读数为0.18A,电流表A2读数为0.32A,通过灯泡L3的电流为0.15A,那么通过L1和L2的电流分别是______A和______A;电流表A3的读数是______A。
20.在“用电流表测电流”的实验中,某同学接成图甲所示的电路;当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图乙所示,则通过灯L1的电流为_____A.
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律(答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B A C A B C A D
题号 11 12
答案 B D
二、填空题
13.0.2 变小
14.
15.串 干路 1.12 0.28
16.0.7
17.L1 0.9A
18.0.9 不变
19.0.18 0.14 0.47
20.1.2
