第十三章探究简单电路2021-2022学年沪粤版物理九年级上册（word版含答案）

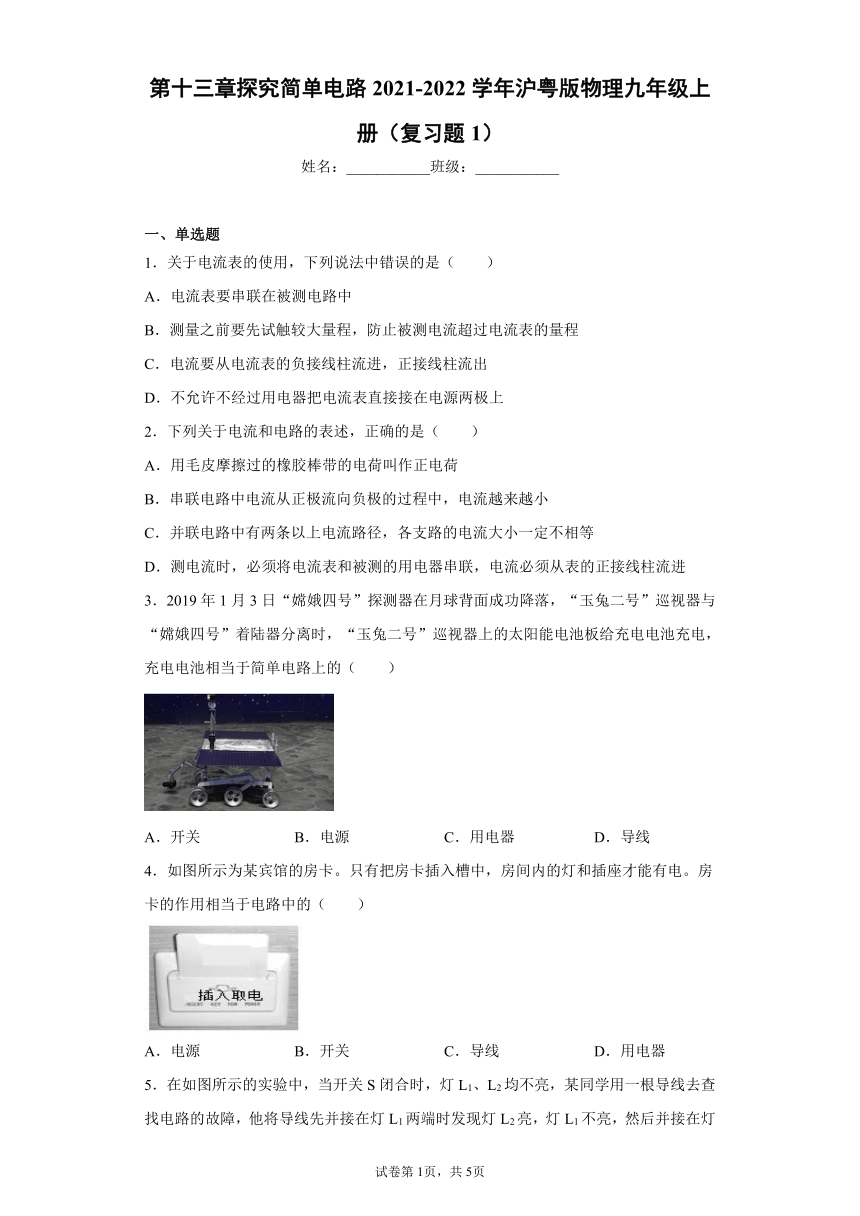

第十三章探究简单电路2021-2022学年沪粤版物理九年级上册（复习题1）
姓名：___________班级：___________
一、单选题
1．关于电流表的使用，下列说法中错误的是（　　）
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
2．下列关于电流和电路的表述，正确的是（　　）
A．用毛皮摩擦过的橡胶棒带的电荷叫作正电荷
B．串联电路中电流从正极流向负极的过程中，电流越来越小
C．并联电路中有两条以上电流路径，各支路的电流大小一定不相等
D．测电流时，必须将电流表和被测的用电器串联，电流必须从表的正接线柱流进
3．2019年1月3日“嫦娥四号”探测器在月球背面成功降落，“玉兔二号”巡视器与“嫦娥四号”着陆器分离时，“玉兔二号”巡视器上的太阳能电池板给充电电池充电，充电电池相当于简单电路上的（　　）
A．开关 B．电源 C．用电器 D．导线
4．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器

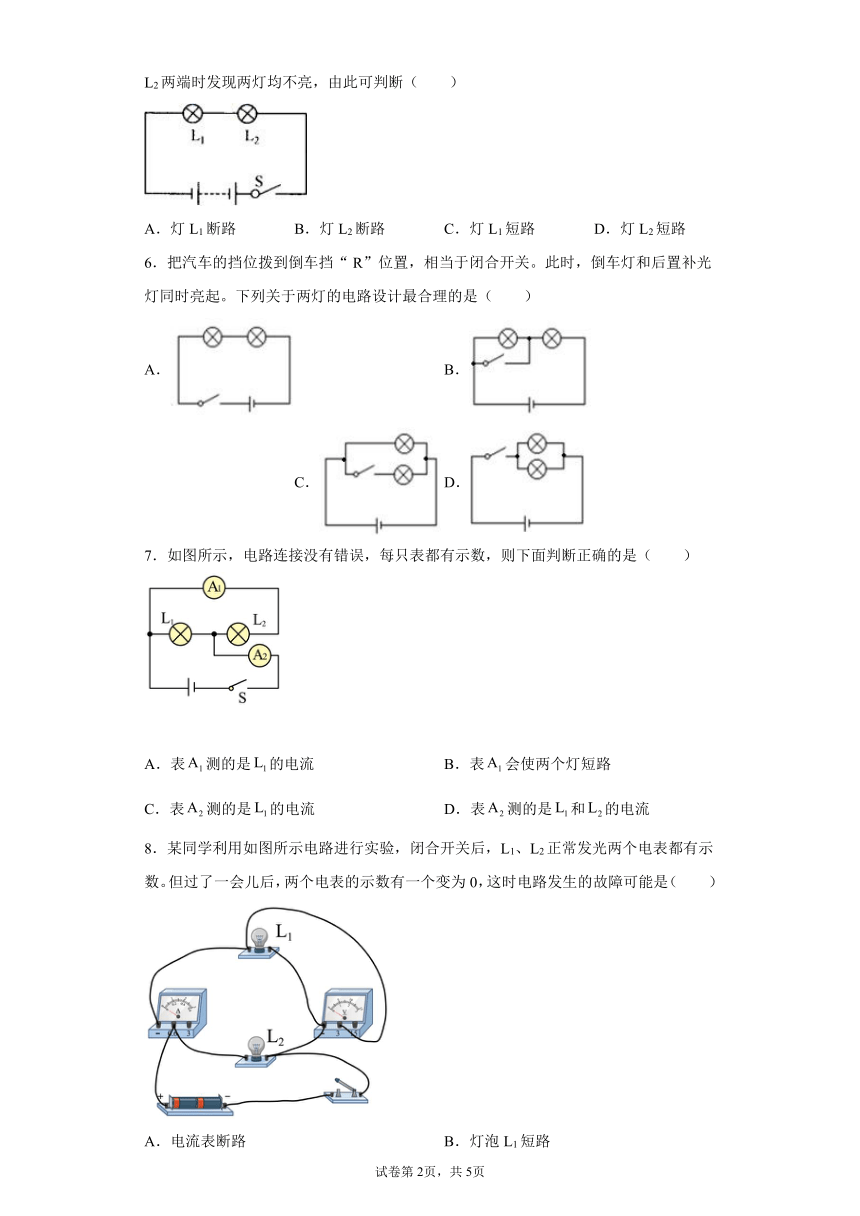

5．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
6．把汽车的挡位拨到倒车挡“ R”位置，相当于闭合开关。此时，倒车灯和后置补光灯同时亮起。下列关于两灯的电路设计最合理的是（　　）
A． B． C． D．
7．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（　　）
A．表测的是的电流 B．表会使两个灯短路
C．表测的是的电流 D．表测的是和的电流
8．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光两个电表都有示数。但过了一会儿后，两个电表的示数有一个变为0，这时电路发生的故障可能是（　　）
A．电流表断路 B．灯泡L1短路
C．灯泡L1断路 D．灯泡L2断路

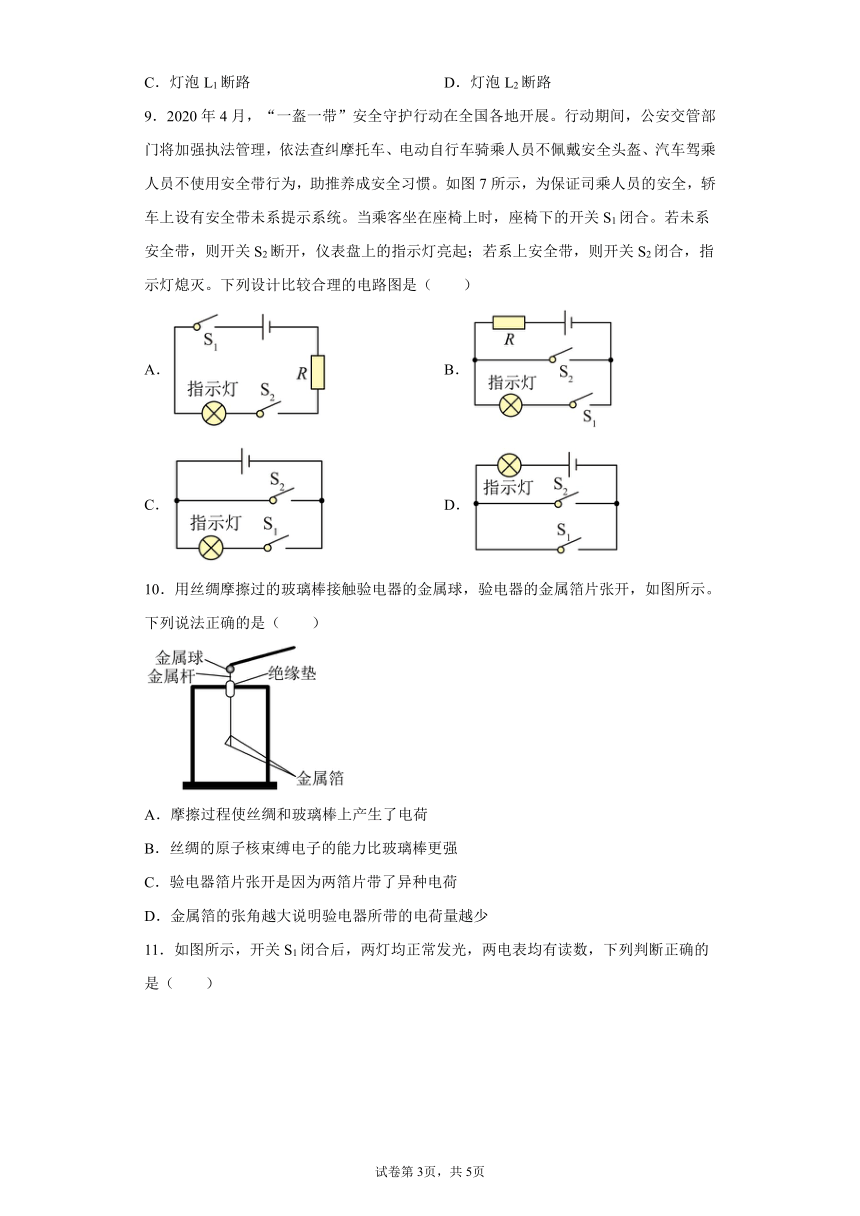

9．2020年4月，“一盔一带”安全守护行动在全国各地开展。行动期间，公安交管部门将加强执法管理，依法查纠摩托车、电动自行车骑乘人员不佩戴安全头盔、汽车驾乘人员不使用安全带行为，助推养成安全习惯。如图7所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合。若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计比较合理的电路图是（　　）
A． B．
C． D．
10．用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．摩擦过程使丝绸和玻璃棒上产生了电荷
B．丝绸的原子核束缚电子的能力比玻璃棒更强
C．验电器箔片张开是因为两箔片带了异种电荷
D．金属箔的张角越大说明验电器所带的电荷量越少
11．如图所示，开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（　　）
A．甲是电流表，乙是电压表
B．甲、乙都是电流表
C．甲是电流表，乙是电压表或电流表
D．甲、乙都是电压表
二、填空题
12．手持一根绝缘棒接触不带电的验电器时，看到验电器的两个金属箔片______的现象，说明这根绝缘棒带电。如图所示，将绝缘棒带电端放在带正电的玻璃棒带电端附近，发现玻璃棒向绝缘棒靠近，说明这根绝缘棒带______（选填“正”或“负”）电荷。
13．公路上交通指示灯中的红灯和绿灯的连接方式是______的；家里的电视机、电冰箱、洗衣机是______的； 家庭电路中控制灯泡的开关与灯泡的连接方式是______的。 （以上三空均选填“串联”或“并联”）
14．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
15．用毛皮摩擦过的橡胶棒接触验电器的金属球后，验电器的金属箔带___________电；用丝绸摩擦过的玻璃棒靠近一轻质小球，小球被排斥，则小球带___________电。
16．如图，若只用导线连接B、C接线柱，则灯L1、L2______联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与______连接；若只需灯L1发光，则需用导线只连接______接线柱。
17．用丝绸摩擦过的玻璃棒去靠近细线悬挂的轻质小球，发现小球被吸引，再用丝绸靠近小球仍然被吸引，小球______电（选填“带”或“不带”）。玻璃棒带的这种性质的电荷，是因为它______了电子（选填“得到”或“失去”）。
18．如图甲所示的电路，当开关闭合后，电流表测量的是通过______（选填“电源”、“ ”或“”）的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。
19．两个电阻，R1=20Ω，R2=40Ω，且R1两端允许加的最大电压为6V，R2允许通过的最大电流是0.2A。若将它们串联起来，该串联电路两端允许加的最大电压是_____V；若将它们并联起来，干路中允许通过的最大电流为______A，此时R1两端的电压为______V。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．D
3．C
4．B
5．A
6．D
7．D
8．C
9．B
10．B
11．A
12．相互排斥 负
13．并联 并联 串联
14．L1 1.2 0.9
15．负 正
16．串 D CD
17．不带 失去
18． 0.38
19．12 0.45 6 答案第1页，共2页
