第十四章探究欧姆定律强化（2）2021-2022学年沪粤版物理九年级上册（word版含答案）

第十四章探究欧姆定律强化（2）2021-2022学年沪粤版物理九年级上册
一、单选题

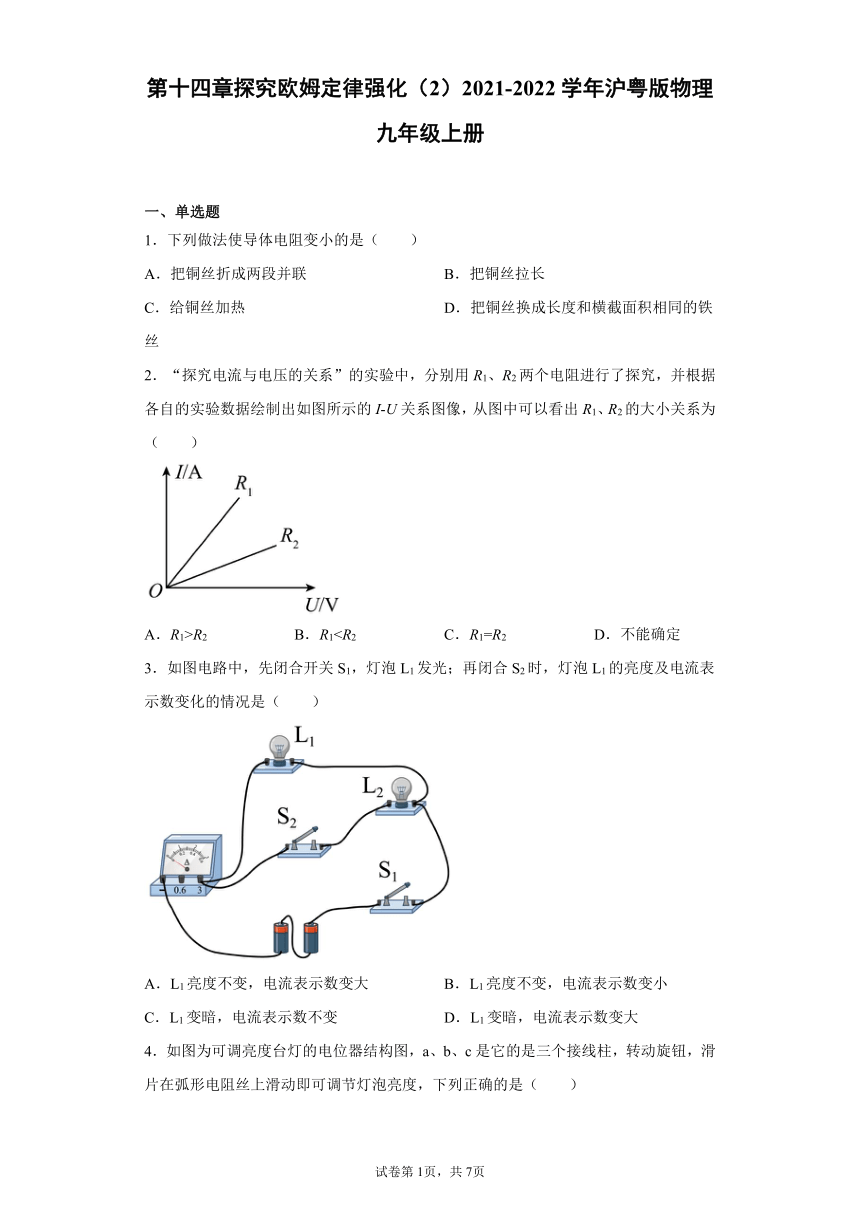

1．下列做法使导体电阻变小的是（　　）
A．把铜丝折成两段并联 B．把铜丝拉长
C．给铜丝加热 D．把铜丝换成长度和横截面积相同的铁丝
2．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（　　）
A．R1>R2 B．R13．如图电路中，先闭合开关S1，灯泡L1发光；再闭合S2时，灯泡L1的亮度及电流表示数变化的情况是（　　）
A．L1亮度不变，电流表示数变大 B．L1亮度不变，电流表示数变小
C．L1变暗，电流表示数不变 D．L1变暗，电流表示数变大
4．如图为可调亮度台灯的电位器结构图，a、b、c是它的是三个接线柱，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列正确的是（　　）
A．电位器与灯泡并联
B．电位器的原理和滑动变阻器不同
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，逆时针转动旋钮时灯泡变暗
5．下列关于实验仪器使用的说法中，错误的是（　　）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路串联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处
6．一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（　　）
A．将这根导线拉长后接入电路
B．将这根导线对折后接入电路
C．减小这根导线两端的电压或者增大通过它的电流
D．增大这根导线两端的电压或者减小通过它的电流
7．如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变 B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变小，电压表V1的示数变小 D．电流表A的示数变大，电压表V2的示数不变
8．下列说法正确的是（　　）
A．电荷的移动形成电流
B．验电器的工作原理是同种电荷互相排斥
C．把一根铜丝均匀拉长后电阻变小
D．给手机充电，是化学能转化为电能

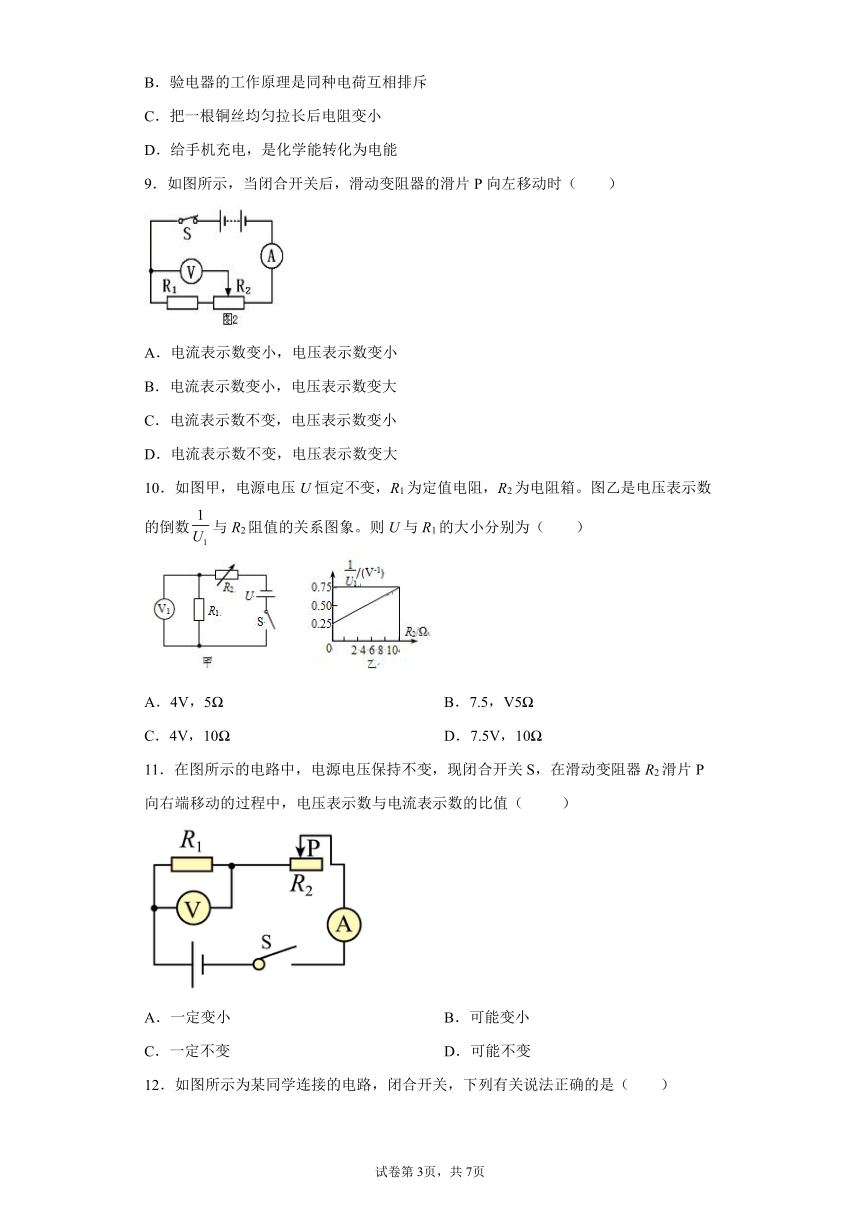

9．如图所示，当闭合开关后，滑动变阻器的滑片P向左移动时（　　）
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变小
D．电流表示数不变，电压表示数变大
10．如图甲，电源电压U恒定不变，R1为定值电阻，R2为电阻箱。图乙是电压表示数的倒数与R2阻值的关系图象。则U与R1的大小分别为（　　）
A．4V，5 B．7.5，V5
C．4V，10 D．7.5V，10
11．在图所示的电路中，电源电压保持不变，现闭合开关S，在滑动变阻器R2滑片P向右端移动的过程中，电压表示数与电流表示数的比值（ ）
A．一定变小 B．可能变小
C．一定不变 D．可能不变
12．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（　　）
A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮
B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮
C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变
D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮

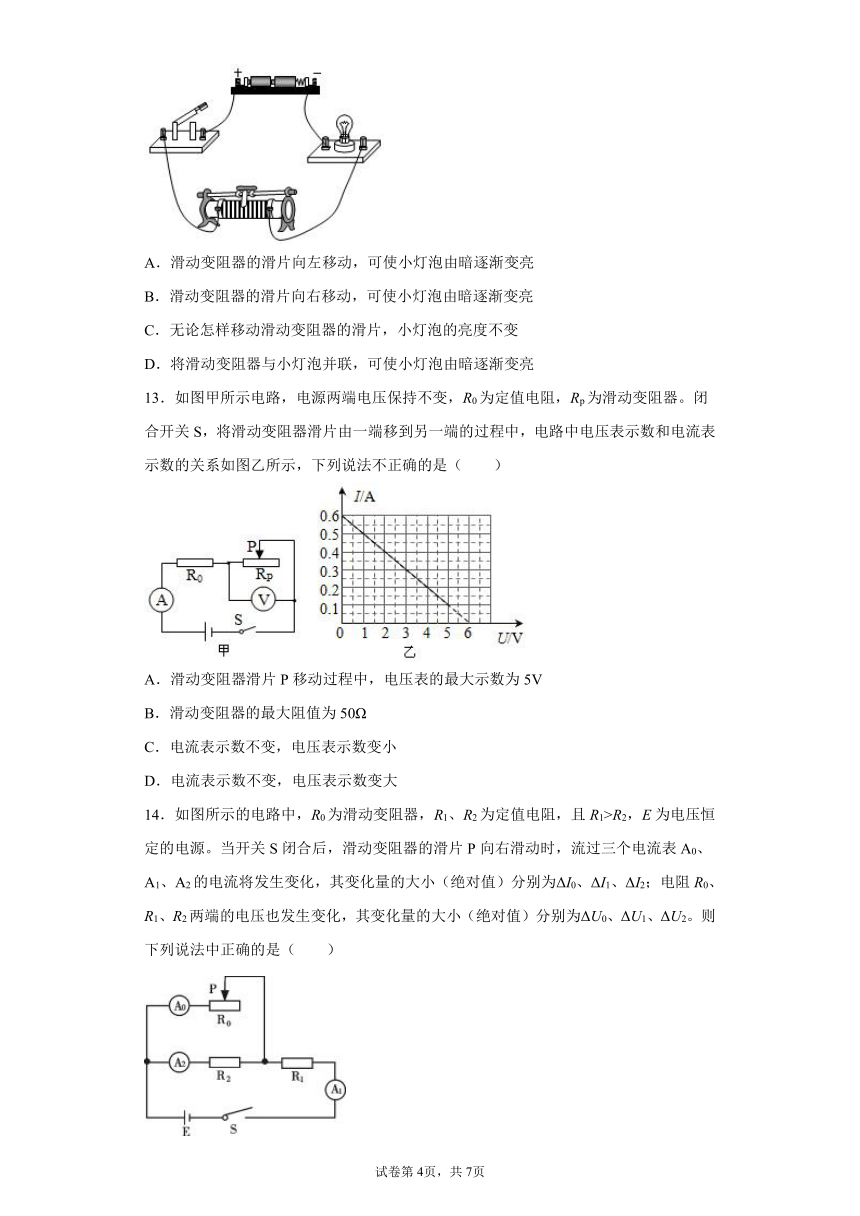

13．如图甲所示电路，电源两端电压保持不变，R0为定值电阻，Rp为滑动变阻器。闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电压表示数和电流表示数的关系如图乙所示，下列说法不正确的是（　　）
A．滑动变阻器滑片P移动过程中，电压表的最大示数为5V
B．滑动变阻器的最大阻值为50Ω
C．电流表示数不变，电压表示数变小
D．电流表示数不变，电压表示数变大
14．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（　　）
A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2
C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI2
二、填空题

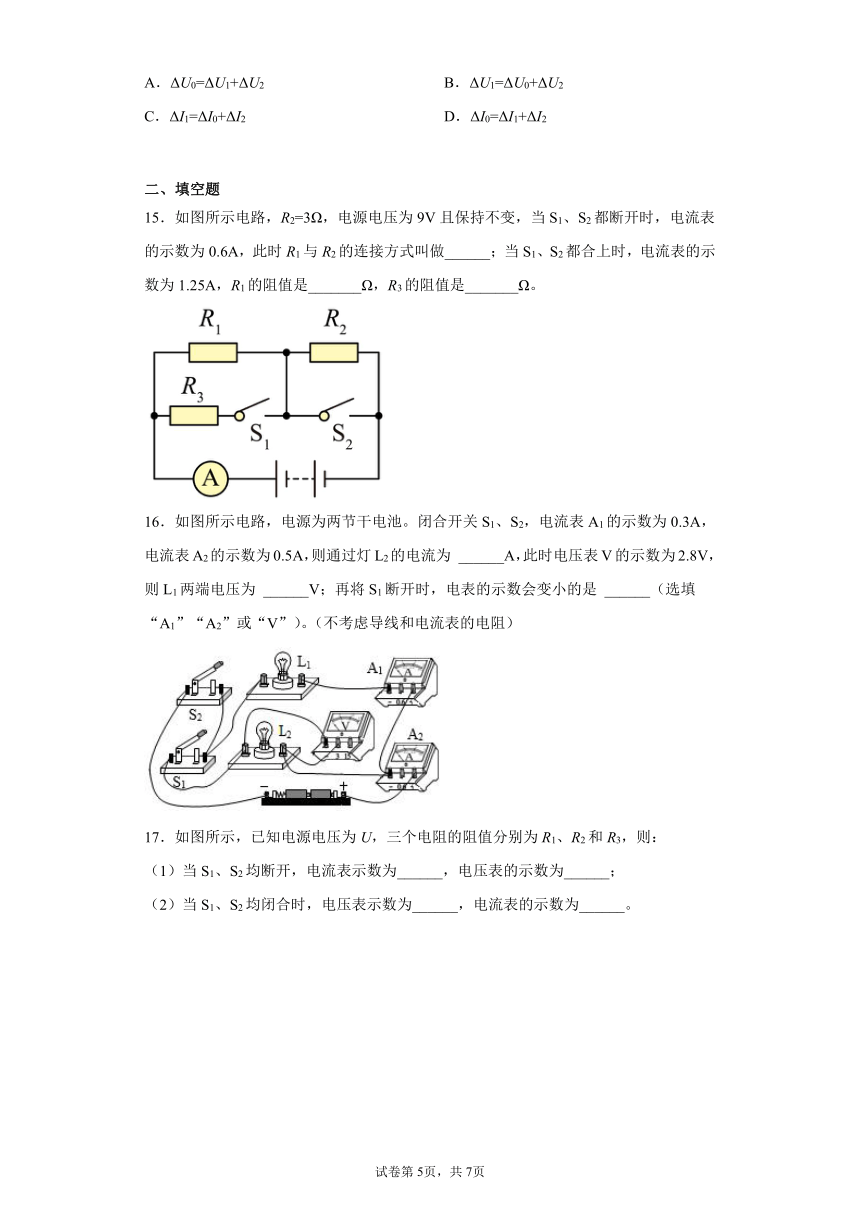

15．如图所示电路，R2=3Ω，电源电压为9V且保持不变，当S1、S2都断开时，电流表的示数为0.6A，此时R1与R2的连接方式叫做______；当S1、S2都合上时，电流表的示数为1.25A，R1的阻值是_______Ω，R3的阻值是_______Ω。
16．如图所示电路，电源为两节干电池。闭合开关S1、S2，电流表A1的示数为0.3A，电流表A2的示数为0.5A，则通过灯L2的电流为 ______A，此时电压表V的示数为2.8V，则L1两端电压为 ______V；再将S1断开时，电表的示数会变小的是 ______（选填“A1”“A2”或“V”）。（不考虑导线和电流表的电阻）
17．如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，则：
（1）当S1、S2均断开，电流表示数为______，电压表的示数为______；
（2）当S1、S2均闭合时，电压表示数为______，电流表的示数为______。
18．在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为_______A，电阻R2的阻值为______Ω。
19．如图所示，灯L和滑动变阻器R串联接在某一电源上，设灯丝的电阻保持不变，则通过L和滑动变阻器R的电流之比为___________；当滑动变阻器的滑片向右移动时，电压表示数___________（填“变大”“变小”或“不变”）。
20．某定值电阻两端加上6V的电压时，测得通过它的电流为0.3A，若电压为0，则它的阻值为_______Ω。
21．如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W”的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电流表的示数为_________A。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为_________V。
22．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
23．（1）如图a电路，S1闭合后，A1的示数______，A的示数______（填“变大”、“变小”或“不变”）；图b中各电路元件的连接均正确，甲、乙为两个电表，请在图中填出电表的符号________。
（2）如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或______。
（3）如图甲中电流表A1读数为0.2A，则电流表A2的读数是______。图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是______。电流表A选用的量程应为______A。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．B
3．A
4．D
5．D
6．A
7．D
8．B
9．C
10．A
11．C
12．C
13．D
14．D
15．串联 12 18
16．0.2 2.8 A2、V/V、A2
17． U
18．0.5 8
19．1：1 变小
20．20
21．1.5 2
22．断开 R断路 右 保持不变
23．不变 变大 L1断路 L2短路 0.2A 1.2A 0~3 答案第1页，共2页
