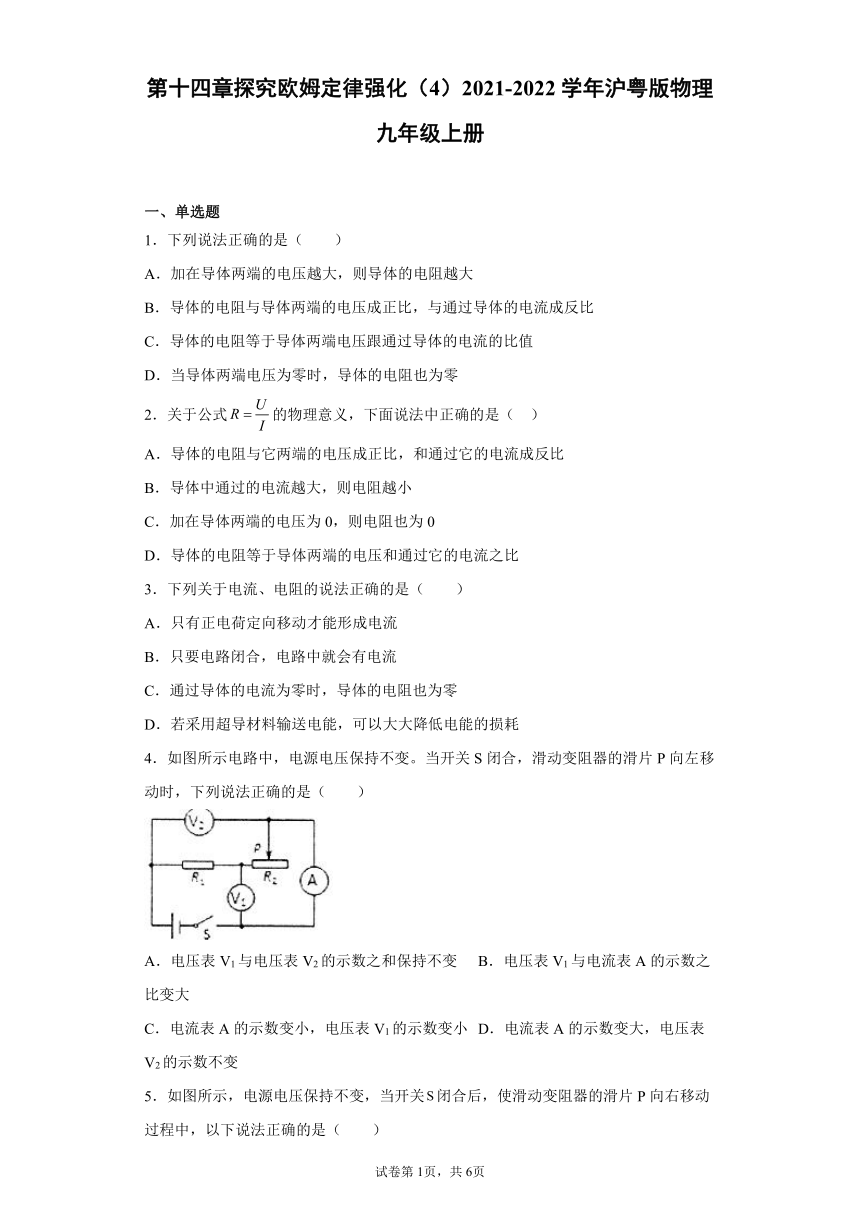

第十四章探究欧姆定律强化（4）2021-2022学年沪粤版物理九年级上册（有答案）

第十四章探究欧姆定律强化（4）2021-2022学年沪粤版物理九年级上册
一、单选题
1．下列说法正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
C．导体的电阻等于导体两端电压跟通过导体的电流的比值
D．当导体两端电压为零时，导体的电阻也为零
2．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比
3．下列关于电流、电阻的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要电路闭合，电路中就会有电流
C．通过导体的电流为零时，导体的电阻也为零
D．若采用超导材料输送电能，可以大大降低电能的损耗
4．如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变 B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变小，电压表V1的示数变小 D．电流表A的示数变大，电压表V2的示数不变
5．如图所示，电源电压保持不变，当开关闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（　　）
A．电压表的示数不变，电流表的示数变大，的示数变小
B．电压表的示数不变，电流表的示数不变，的示数变大
C．电压表的示数与电流表的示数的比值变大，的示数变小
D．电压表的示数与电流表的示数的比值不变，的示数变小
6．在物理实验中，通常要进行多次实验，如：
①“研究并联电路电流规律”时换用不同灯泡多测几组数据；
②“测量物体长度”时多次测量；
③“研究凸透镜成像”时要多次改变物距找像；
④“用电压表、电流表测定值电阻”，测量多组电压和电流值；
⑤研究杠杆平衡条件。
其中属于通过多次实验测量来探究普遍规律的实验是（　　）
A．②③④ B．①③⑤ C．①②④ D．①④⑥
7．如图所示是酒精测试仪的原理图。电源电压不变，酒精浓度表由电流表A改装而成，酒精传感器的电阻Rx随酒精气体浓度的增大而减小。使用前要通过调节滑动变阻器RP对酒精测试仪进行调零，然后对驾驶员进行测试。关于该测试仪下列说法正确的是（　　）
A．当酒精浓度为0时，电路中没有电流
B．调零时，若指针指在2mg/L的位置，则应将滑片向左移动
C．当酒精浓度增大时，电流表A示数变大，电压表V1示数变小，V2示数变大
D．当酒精浓度增大时，电流表A示数变小，电压表V1示数变小，V2示数变大

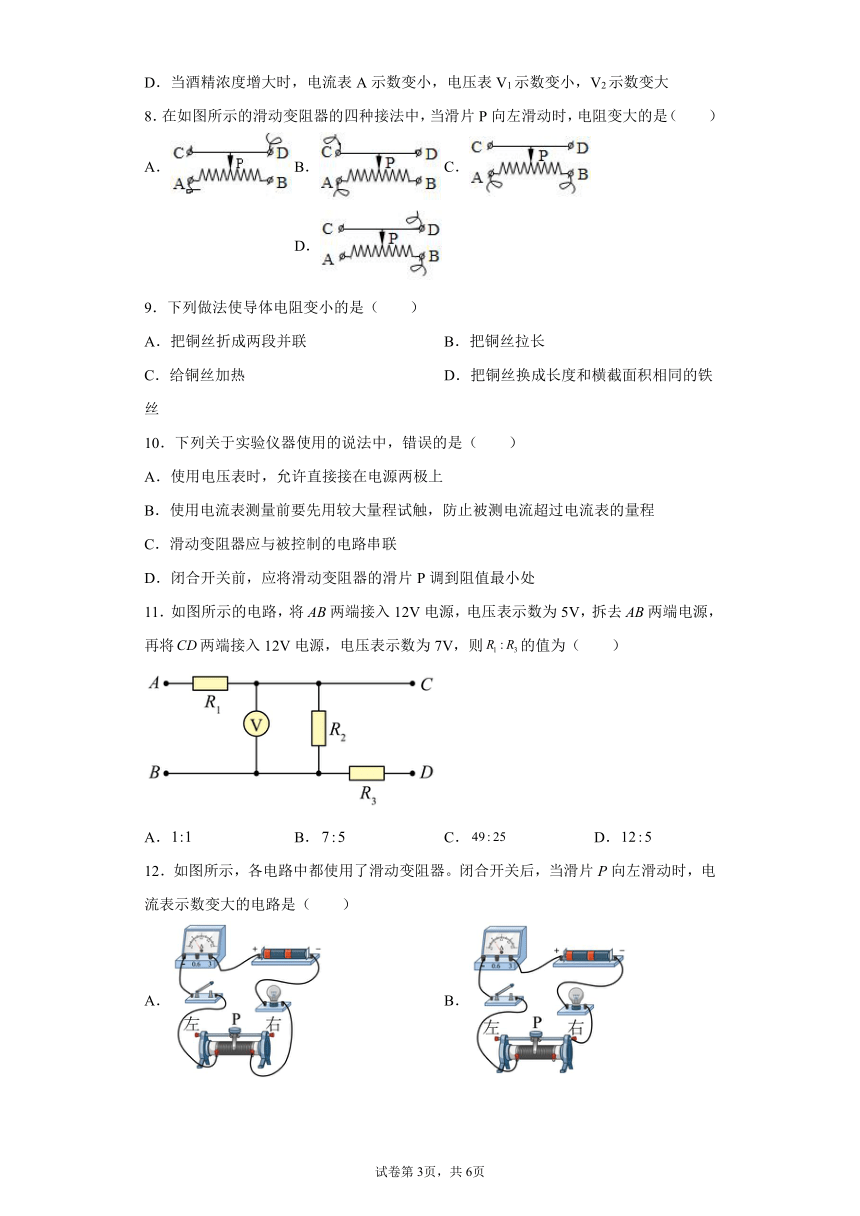

8．在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ）
A． B． C． D．
9．下列做法使导体电阻变小的是（　　）
A．把铜丝折成两段并联 B．把铜丝拉长
C．给铜丝加热 D．把铜丝换成长度和横截面积相同的铁丝
10．下列关于实验仪器使用的说法中，错误的是（　　）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路串联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处
11．如图所示的电路，将两端接入12V电源，电压表示数为5V，拆去两端电源，再将两端接入12V电源，电压表示数为7V，则的值为（　　）
A． B． C． D．
12．如图所示，各电路中都使用了滑动变阻器。闭合开关后，当滑片P向左滑动时，电流表示数变大的电路是（　　）
A． B．
C． D．
13．电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变大
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变大
二、填空题
14．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）
15．常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻______细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流。（选填“大于”、“等于”或“小于”）
16．如图是一种自动测定汽车油箱内油量的装置。R0为保护电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。从油量表（电流表改装）指针所指的刻度就可知道油箱内油面高低。当油面下降时，带动滑动变阻器的滑片______（选填“向上”或“向下”）移动，则滑动变阻器连入电路的阻值将______（选填“变大”或“不变”或“变小”），电流表的示数将______（选填“变大”或“不变”或“变小”）。
17．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。
18．如图所示的电路中，电源电压恒定不变，电阻R的阻值为30Ω。在对S2进行闭合或断开的操作中，电流表可读得0.4A和0.1A两个值，那么电源电压U=______V，灯泡电阻RL=______Ω（灯泡电阻不随温度变化）。
19．如下图所示的电路，电源电压是6V，R1＝5Ω，R2＝15Ω，电路的总电阻是______Ω，电路中的电流是______A，电压表的示数是______V。
20．若加在某定值电阻两端电压是20V，导体中电流是0.5A，则该电阻阻值为________Ω，若该导体两端的电压为0V，则其电阻为________Ω。
21．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V。
22．如图是小阳把金属夹从粗细均匀的电阻丝上的A点移动到B点的画面，电源两端电压保持不变。根据图中的情景，此现象得到的结论：______。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．D
3．D
4．D
5．C
6．B
7．B
8．D
9．A
10．D
11．C
12．B
13．B
14．变大 变小
15．小于 等于
16．向上 变大 变小
17．不变 变小 变大
18．3 10
19．20 0.3 1.5
20．40 40
21．10 12
22．在导体的材料和横截面积不变的条件下，电阻丝越长，电阻越大答案第1页，共2页
