第十五章电能与电功率 练习 (2) 2021-2022学年沪粤版物理九年级上册（word版含答案）

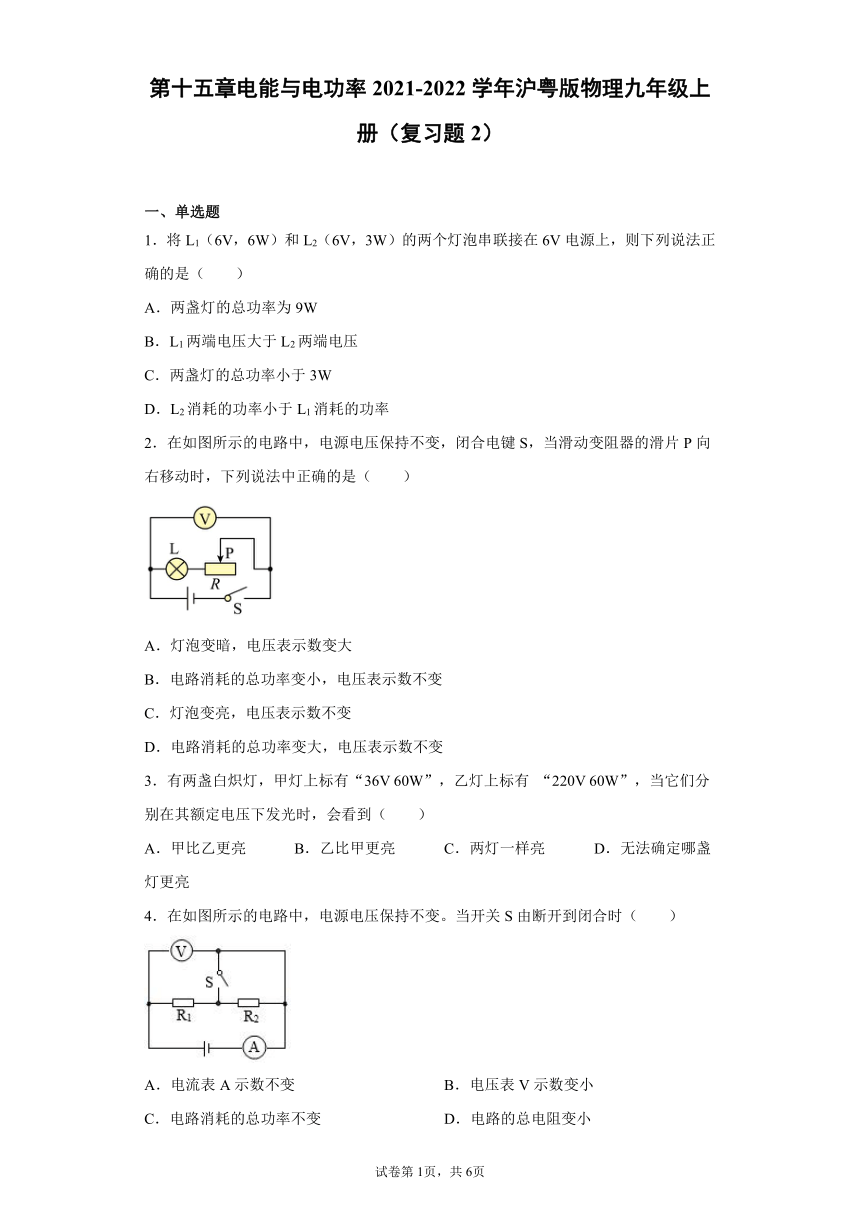

第十五章电能与电功率2021-2022学年沪粤版物理九年级上册（复习题2）
一、单选题
1．将L1（6V，6W）和L2（6V，3W）的两个灯泡串联接在6V电源上，则下列说法正确的是（　　）
A．两盏灯的总功率为9W
B．L1两端电压大于L2两端电压
C．两盏灯的总功率小于3W
D．L2消耗的功率小于L1消耗的功率
2．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．灯泡变暗，电压表示数变大
B．电路消耗的总功率变小，电压表示数不变
C．灯泡变亮，电压表示数不变
D．电路消耗的总功率变大，电压表示数不变
3．有两盏白炽灯，甲灯上标有“36V 60W”，乙灯上标有 “220V 60W”，当它们分别在其额定电压下发光时，会看到（　　）
A．甲比乙更亮 B．乙比甲更亮 C．两灯一样亮 D．无法确定哪盏灯更亮
4．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　）
A．电流表A示数不变 B．电压表V示数变小
C．电路消耗的总功率不变 D．电路的总电阻变小

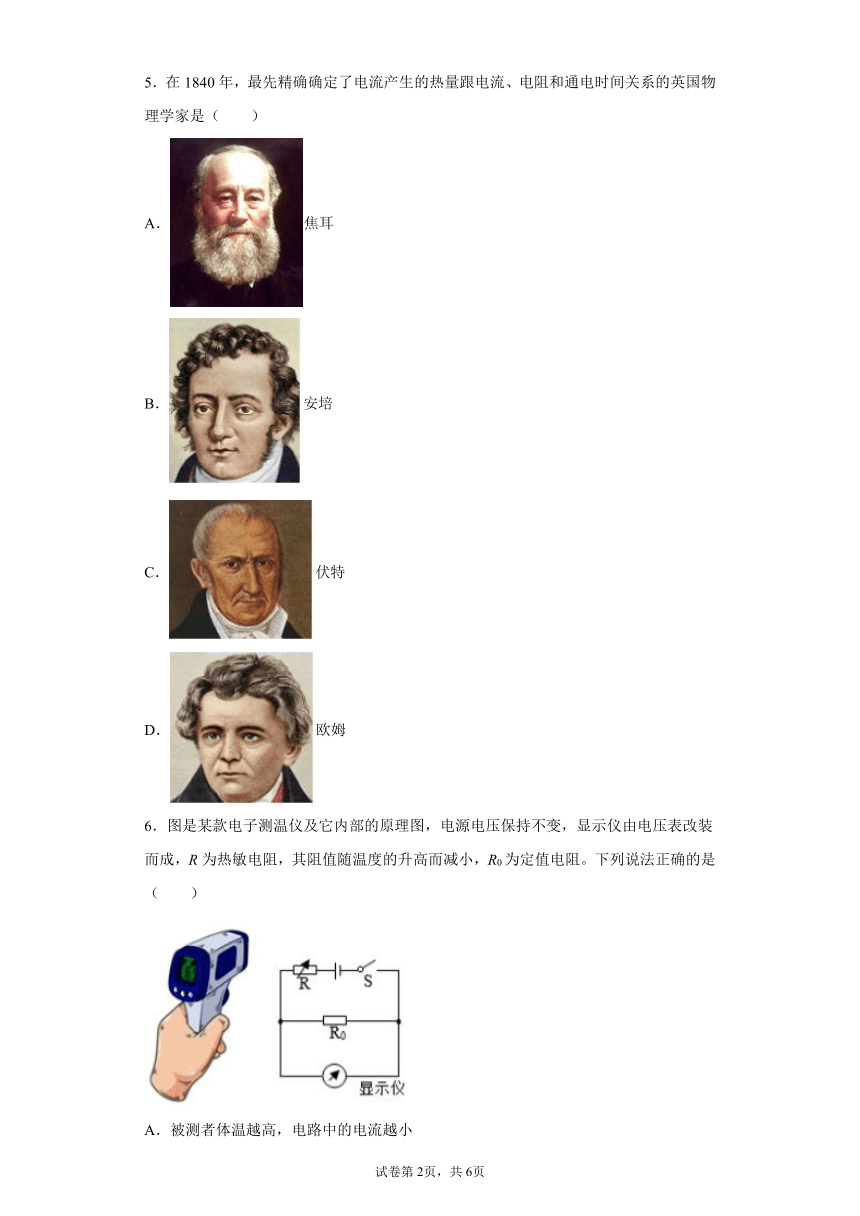

5．在1840年，最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的英国物理学家是（　　）
A．焦耳
B．安培
C．伏特
D．欧姆
6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（　　）
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R0两端电压越大
C．被测者体温越低，整个电路消耗的功率越大
D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小
7．同学们看看考场里的日光灯，下面是对其中一盏日光灯正常工作时相关物理量的估测，最接近实际情况的是（　　）
A．它两端的电压约为 380V B．通过它的电流约为 5A
C．它的实际功率约为 40W D．它正常工作 1h 消耗的电能约 1kW h
8．小灯泡L1标有“3V3W”，L2标有“3V1.5W”字样，将它们连入电路如图所示。忽略灯丝电阻变化，下列说法正确的是（　　）
A．电源最多串联3节干电池
B．开关闭合后，小灯泡L1比L2亮
C．当L2正常发光时，L1的实际电功率为1.5W
D．若两灯并联在3V电压下，小灯泡L1与L2消耗的实际功率之比为1：1
9．利用如图所示的电路（L1为“2.5V 0.3A”，L2为“3.8V 0.3A”，电压表、电流表的位置可调），不能够完成的电学实验有（　　）
A．探究串联电路电流及电压的特点 B．探究灯丝电阻与温度的关系
C．探究灯泡电功率与电压的关系 D．以灯泡为研究对象探究电流与电压的定量关系
10．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（　　）
A．灯泡L1的阻值小于灯泡L2的阻值
B．通过灯泡L1的电流大于通过灯泡L2的电流
C．灯泡L1两端的电压小于灯泡L2两端的电压
D．灯泡L1的额定功率小于灯泡L2的额定功率
11．下列常用物理量与对应单位正确的是（ ）
A．电流﹣（V） B．电压﹣（A） C．电阻﹣（Ω） D．电功﹣（W）
12．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（　　）
A．灯泡的最小功率是0.162W
B．滑动变阻器的阻值应在4Ω~10Ω之间变化
C．电路中电流变化的范围是0.3A~0.4A
D．该电路的最大功率是4.05W
13．空气污染指数（API-Air Pollution Index的英文缩写）越高，空气污染越严重。如图甲是一个空气污染指数检测仪的原理图。R为气敏电阻，其电阻的倒数与KPI的关系如图乙所示，已知电源电压12V保持不变，R0=5Ω，下列说法不正确的是（　　）
A．当空气污染加重时，气敏电阻R的阻值将减小
B．当电压表的示数为4V时，气敏电阻R的阻值为10Ω
C．当电压表的示数为4V时，2min内R0产生的热量是576J
D．当电路中电流是1.2A时，空气污染指数是50
二、填空题
14．电源电压可调节，如图是额定电压为12 V的灯L的I-U图像，将L与定值电阻 R并联在6 V的电路时，干路电流为0.9 A．将L与R串联在电路中且L正常发光，则此时电源电压为___________V，经过10s电路消耗的总电能___________J。
15．一只灯泡标有“6V，3W”的字样，将灯泡接入电源电压恒定为8V的电路，要使灯泡正常发光，应该给灯泡_______（选填“串联”或“并联”）一个阻值为_______Ω的定值电阻。（不考虑灯泡灯丝的电阻受温度的影响）
16．如图所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻器R的最大阻值为10Ω。则灯泡L正常发光时的电流为 ________A，阻值为 ________Ω。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 _________（选填“一定向左”“一定向右”或“向左、向右均可”）。
17．机器做功，就要消耗能量，各种机器都有国家统一制定的能效标识标签，粘贴于机器显要位置。如图所示，就是某家用电器能效标识标签，其中能效等级有3级，等级越低，做相同的有用功，消耗的能量越少；下方的耗能量表示每24小时消耗的能量。根据我们学过的功、功率、机械效率知识，能效等级相当于_____________，耗能量相当于_________，应该是_________的单位。
18．推导公式：P=UI=________=___________ W=Pt=_______=I2Rt=_________
19．标有“220V 0.22A”字样的节能灯，正常工作10s电流做的功为______J；若正常工作时发光功率为36W，则这款节能灯将电能转化为光能的效率是______（结果保留1位小数）。
20．如图所示，电源电压为6V，电阻R1=10Ω，R2=5Ω，当闭合开关S后，两电表均有示数且保持稳定，则甲电表的示数为___________，电阻R1消耗的功率为___________W。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．B
3．C
4．D
5．A
6．B
7．C
8．A
9．D
10．D
11．C
12．B
13．C
14．28 224
15．串联 4
16．1.5 6 向左、向右均可
17．机械效率 总功 功
18．
19．484 74.4%
20． 3.6 答案第1页，共2页
