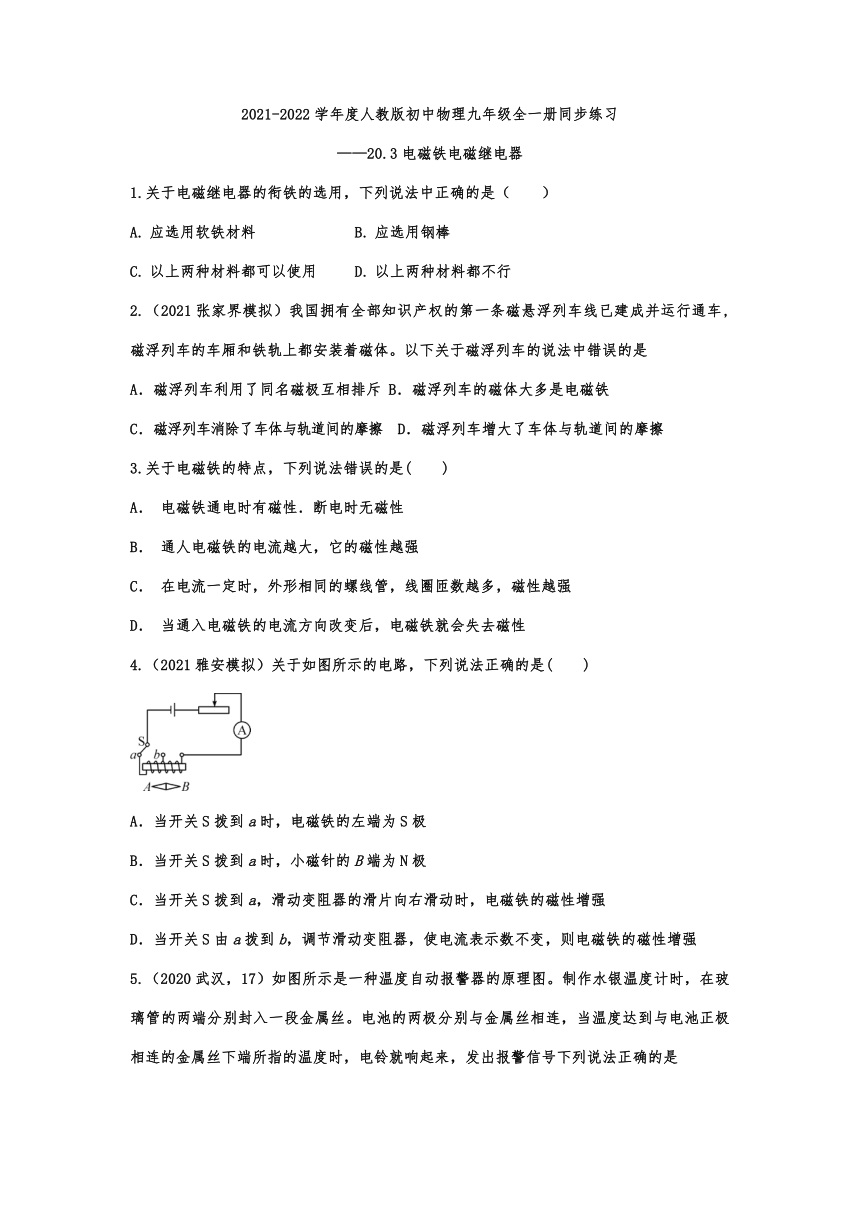

20.3电磁铁 电磁继电器同步练习 2021-2022学年度人教版初中物理九年级全一册（有答案）

2021-2022学年度人教版初中物理九年级全一册同步练习
——20.3电磁铁电磁继电器
1.关于电磁继电器的衔铁的选用，下列说法中正确的是（　　）
A. 应选用软铁材料 B. 应选用钢棒
C. 以上两种材料都可以使用 D. 以上两种材料都不行
2.（2021张家界模拟）我国拥有全部知识产权的第一条磁悬浮列车线已建成并运行通车,磁浮列车的车厢和铁轨上都安装着磁体。以下关于磁浮列车的说法中错误的是
A．磁浮列车利用了同名磁极互相排斥 B．磁浮列车的磁体大多是电磁铁
C．磁浮列车消除了车体与轨道间的摩擦 D．磁浮列车增大了车体与轨道间的摩擦
3.关于电磁铁的特点，下列说法错误的是(　　)
A． 电磁铁通电时有磁性．断电时无磁性
B． 通人电磁铁的电流越大，它的磁性越强
C． 在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强
D． 当通入电磁铁的电流方向改变后，电磁铁就会失去磁性
4.（2021雅安模拟）关于如图所示的电路，下列说法正确的是(　　)
A．当开关S拨到a时，电磁铁的左端为S极
B．当开关S拨到a时，小磁针的B端为N极
C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强
D．当开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强

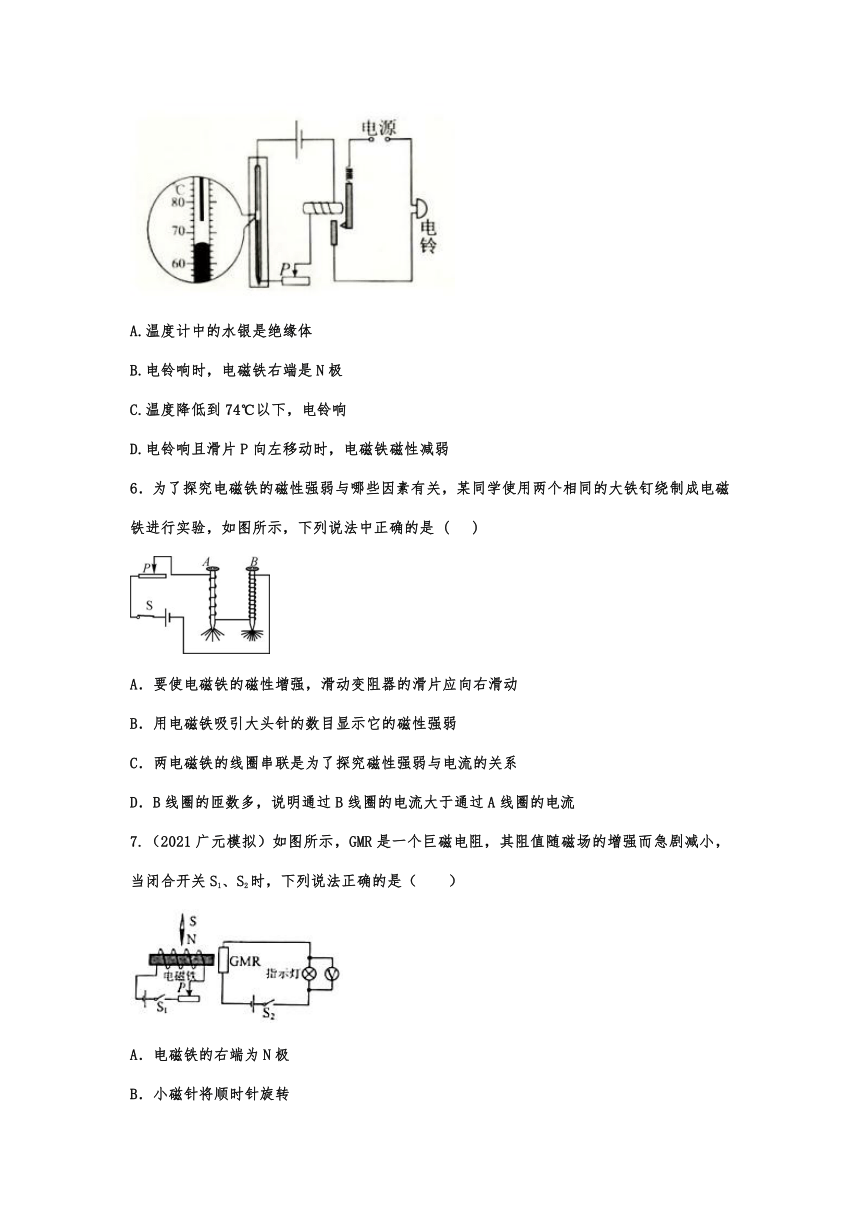

5.（2020武汉，17）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是
A.温度计中的水银是绝缘体
B.电铃响时，电磁铁右端是N极
C.温度降低到74℃以下，电铃响
D.电铃响且滑片P向左移动时，电磁铁磁性减弱
6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是 ( )
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
7.（2021广元模拟）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（　　）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

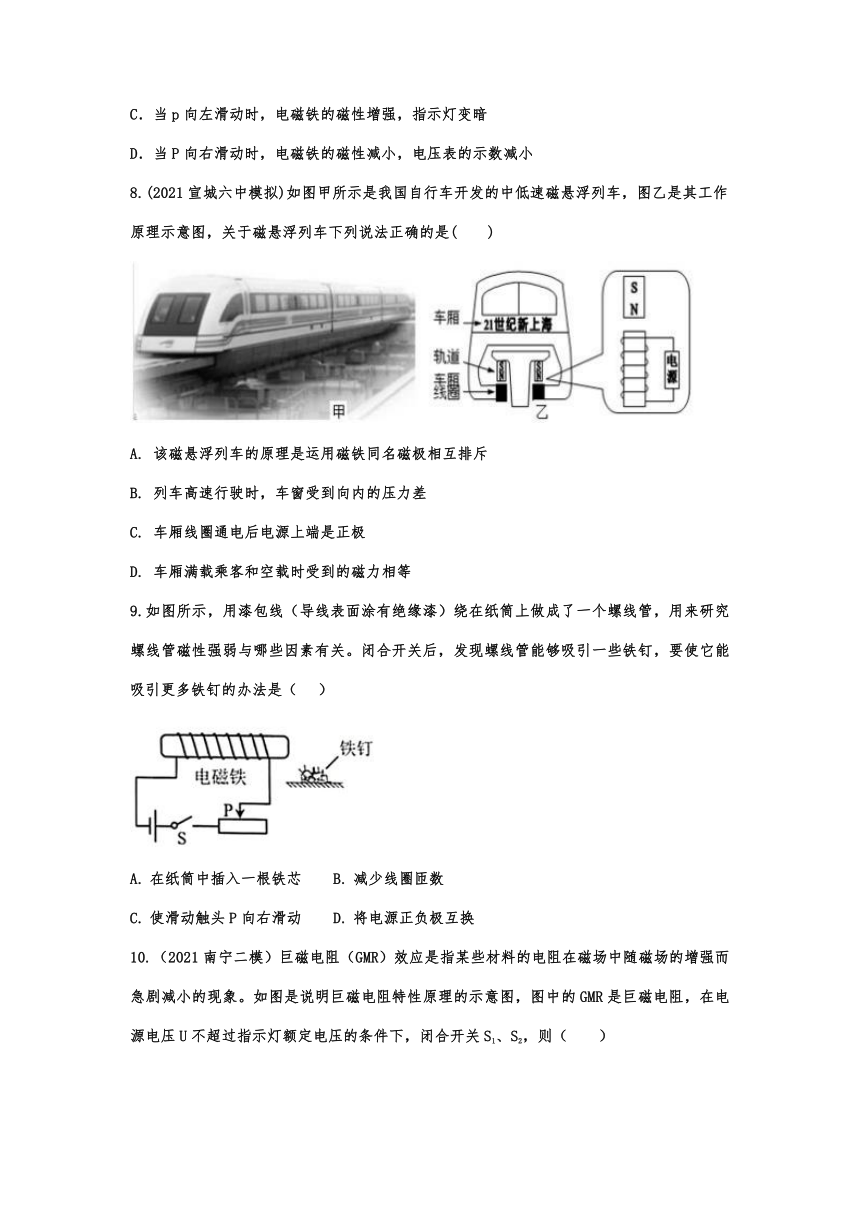

8.(2021宣城六中模拟)如图甲所示是我国自行车开发的中低速磁悬浮列车，图乙是其工作原理示意图，关于磁悬浮列车下列说法正确的是( )
A. 该磁悬浮列车的原理是运用磁铁同名磁极相互排斥
B. 列车高速行驶时，车窗受到向内的压力差
C. 车厢线圈通电后电源上端是正极
D. 车厢满载乘客和空载时受到的磁力相等
9.如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A. 在纸筒中插入一根铁芯 B. 减少线圈匝数
C. 使滑动触头P向右滑动 D. 将电源正负极互换

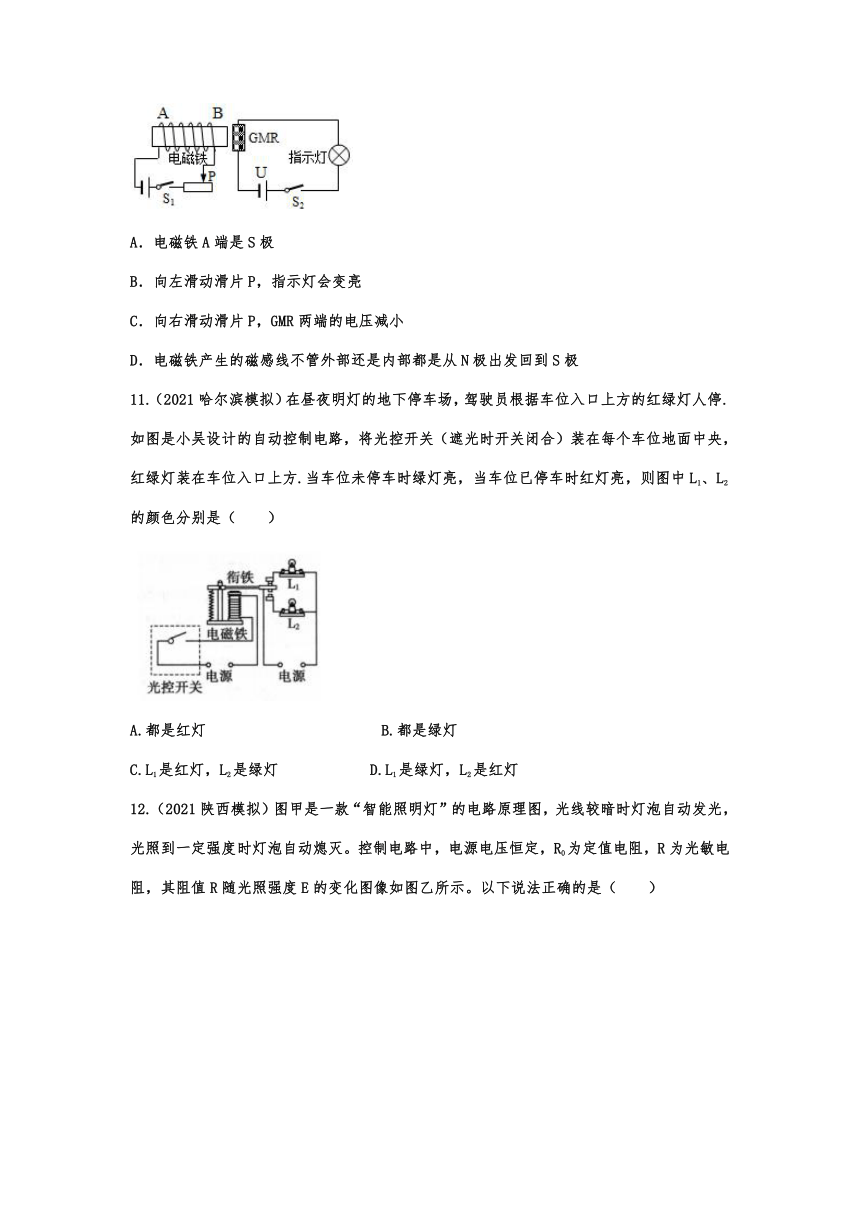

10.（2021南宁二模）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（　　）
A．电磁铁A端是S极
B．向左滑动滑片P，指示灯会变亮
C．向右滑动滑片P，GMR两端的电压减小
D．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
11.（2021哈尔滨模拟）在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯人停.如图是小吴设计的自动控制电路，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方.当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2的颜色分别是（ ）
A.都是红灯 B.都是绿灯
C.L1是红灯，L2是绿灯 D.L1是绿灯，L2是红灯

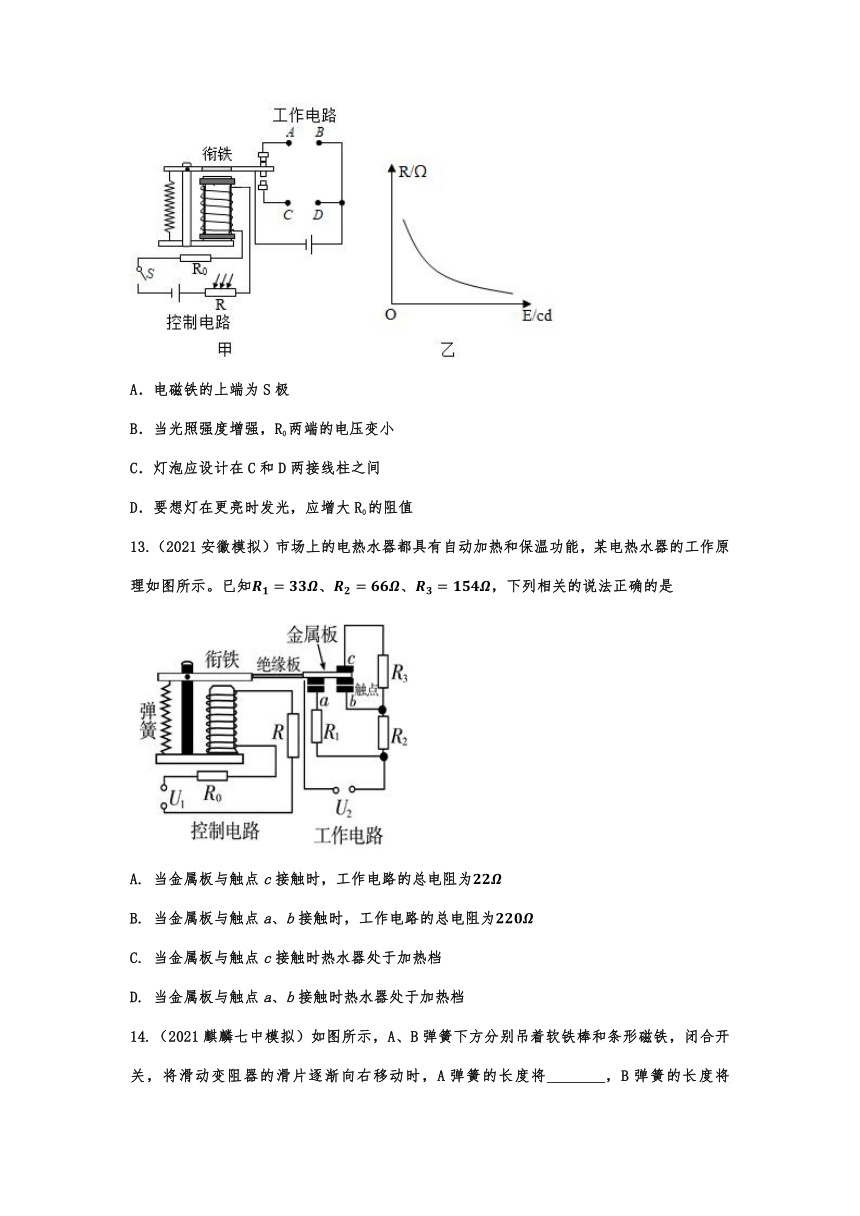

12.（2021陕西模拟）图甲是一款“智能照明灯”的电路原理图，光线较暗时灯泡自动发光，光照到一定强度时灯泡自动熄灭。控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值R随光照强度E的变化图像如图乙所示。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，R0两端的电压变小
C．灯泡应设计在C和D两接线柱之间
D．要想灯在更亮时发光，应增大R0的阻值
13.（2021安徽模拟）市场上的电热水器都具有自动加热和保温功能，某电热水器的工作原理如图所示。已知、、，下列相关的说法正确的是
A. 当金属板与触点c接触时，工作电路的总电阻为
B. 当金属板与触点a、b接触时，工作电路的总电阻为
C. 当金属板与触点c接触时热水器处于加热档
D. 当金属板与触点a、b接触时热水器处于加热档
14.（2021麒麟七中模拟）如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将　 　，B弹簧的长度将　 　（选填“伸长”、“缩短”或“不变”）。
15.（2021安徽模拟）如图是研究电磁铁磁性的电路图，则电磁铁的S极为______选填“A”或“B”端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变______选填“强”或“弱”。
16.（2021攀枝花模拟）如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为________极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向________(选填“a”或“b”)端移动．
17.（2021孟津模拟）小芳用漆包线在铁块上绕制了一只螺线管，接入如图所示的电路中。闭合开关后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 （选填“a”或“b”） 端移动，此时螺线管的上端为 （选填“N”或“S”）极。
18.（2021自贡模拟）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极．要使指示灯变亮，滑动变阻器的滑片应向________滑动．
19.（2021昆明二模）如图所示是小明设计的一种温度自动控制报警电路图，水银属于________（选“导体”或“绝缘体”）当温度低于90℃时，电磁铁________磁性（选填“有”或“无”），工作的用电器是________，当温度达到90℃时，电磁铁________磁性（选填“有”或“无”），工作的用电器是________，电磁铁工作时，它的上端为________极。
20.（2021石家庄长安区模拟）如图是一种“闯红灯违规证据采集器”的工作原理图光控开关接收到红光时会自动闭合，压敏电阻受到车辆的压力时其阻值变小电磁铁的上端为___________极，电磁铁中的电流___________（选填“变大”、“变小”或“不变”），电磁铁的磁性变___________（选填“强”或“弱”），电控照相机工作，拍摄违规车辆。
21.（2021南京秦淮区模拟）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧缩短。请用箭头标出磁感线的方向，并用“+”“-”在括号内标出电源正负极。
22.（2021自贡模拟）某市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时温控开关处于断开状态，绿灯亮；棚内温度不正常时温控开关处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路．
23.（2020温州，5）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。
(1)已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为______瓦。
(2)若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。______。
24.（2021福州二模）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
（1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的________（填“N”或“S”）极；
（2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流________（填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流；
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向________（填“左”或“右”）移。
25.(2021广东韶关模拟)（1）如图甲所示的电铃电路，闭合开关，电磁铁产生____，吸引_____（选填"螺钉 A"或"衔铁 B"），鼓槌向下敲击铃碗发声。但同时 A 和 B分离，电路断开，电磁铁失去磁性，鼓槌又被弹簧片弹回; B 与_____接触，又将电路接通，如此反复，电铃持续发声。
（2）科学家猜测，A地海龟在春季是利用地磁场（如图乙）向地理南极返回出生
地的，以下为相关研究∶
①在春季 A 地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向;当把海角置于模拟地磁场中（图丙中1为磁体 N 极，2为磁体_____极），按科学家猜测，海龟应向__游动（选填"左"或"右"）。
②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现海龟筑巢地点的移动方向与地磁场的微小移动方向____（选填"一致"或"不一致"），并与地理南北方向有一个夹角，这一现象符合最初的猜测。
26.（2021安徽模拟）某电热水器具有加热和保温功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流，其阻值R随温度变化的规律图象如图乙所示，电源电压恒为6V，当电磁铁线圈中的电流时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通：当电磁铁线圈中的电流时，继电器上方触点c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝、、，均置于储水箱中，，加热时的功率，保温时的功率，加热效率，，水的比热容，，水箱内最低温度为。
为使控制电路正常工作，保护电阻的阻值至少为多大？若为该值，试求热水器刚开始保温时水的温度。
电阻丝、、的阻值分别为多少欧姆？
该热水器在加热状态下，将44kg、的水加热到需要多少时间？
27.（2021河南模拟）如图甲所示，是一款恒温箱的简化电路，其中，工作电路中的加热器功率为1 100 W，控制电路中的R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示.
（1）图甲中加热器处于______（选填“加热”或“断开”）状态；加热器正常工作时的电阻是______Ω.
（2）恒温箱内的空气质量约为6 kg，若加热器正常工作10 min，电热转换效率为80%，放出热量的50%被箱内的空气吸收，空气的比热容取，则恒温箱内的温度可升高多少？
（3）电磁铁线圈的电阻为50 Ω.已知当控制电路的电流达到0.04 A时，衔铁会被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放.当调节时，恒温箱内最高温度为100 ℃.现在需要将恒温箱内的温度控制在最低温度为50 ℃，则应将的阻值调为多大？
28.（2021南京秦淮区模拟）如图所示是某温控装置的简化电路图，受控工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0-80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
（1）受控工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，则R2的阻值应_ 。（选填“增大”、“减小”或“不变”）
2021-2022学年度人教版初中物理九年级全一册同步练习
——20.3电磁铁电磁继电器参考答案
1.关于电磁继电器的衔铁的选用，下列说法中正确的是（　　）
A. 应选用软铁材料 B. 应选用钢棒
C. 以上两种材料都可以使用 D. 以上两种材料都不行
【答案】A
2.（2021张家界模拟）我国拥有全部知识产权的第一条磁悬浮列车线已建成并运行通车,磁浮列车的车厢和铁轨上都安装着磁体。以下关于磁浮列车的说法中错误的是
A．磁浮列车利用了同名磁极互相排斥 B．磁浮列车的磁体大多是电磁铁
C．磁浮列车消除了车体与轨道间的摩擦 D．磁浮列车增大了车体与轨道间的摩擦
【答案】D
3.关于电磁铁的特点，下列说法错误的是(　　)
A． 电磁铁通电时有磁性．断电时无磁性
B． 通人电磁铁的电流越大，它的磁性越强
C． 在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强
D． 当通入电磁铁的电流方向改变后，电磁铁就会失去磁性
【答案】D
4.（2021雅安模拟）关于如图所示的电路，下列说法正确的是(　　)
A．当开关S拨到a时，电磁铁的左端为S极
B．当开关S拨到a时，小磁针的B端为N极
C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强
D．当开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强
【答案】B　
5.（2020武汉，17）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是
A.温度计中的水银是绝缘体
B.电铃响时，电磁铁右端是N极
C.温度降低到74℃以下，电铃响
D.电铃响且滑片P向左移动时，电磁铁磁性减弱
【答案】D
6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是 ( )
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
【答案】B
7.（2021广元模拟）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（　　）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
【答案】D。
8.(2021宣城六中模拟)如图甲所示是我国自行车开发的中低速磁悬浮列车，图乙是其工作原理示意图，关于磁悬浮列车下列说法正确的是( )
A. 该磁悬浮列车的原理是运用磁铁同名磁极相互排斥
B. 列车高速行驶时，车窗受到向内的压力差
C. 车厢线圈通电后电源上端是正极
D. 车厢满载乘客和空载时受到的磁力相等
【答案】C
9.如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A. 在纸筒中插入一根铁芯 B. 减少线圈匝数
C. 使滑动触头P向右滑动 D. 将电源正负极互换
【答案】A
10.（2021南宁二模）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（　　）
A．电磁铁A端是S极
B．向左滑动滑片P，指示灯会变亮
C．向右滑动滑片P，GMR两端的电压减小
D．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
【答案】B
11.（2021哈尔滨模拟）在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯人停.如图是小吴设计的自动控制电路，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方.当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2的颜色分别是（ ）
A.都是红灯 B.都是绿灯
C.L1是红灯，L2是绿灯 D.L1是绿灯，L2是红灯
【答案】D
12.（2021陕西模拟）图甲是一款“智能照明灯”的电路原理图，光线较暗时灯泡自动发光，光照到一定强度时灯泡自动熄灭。控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值R随光照强度E的变化图像如图乙所示。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，R0两端的电压变小
C．灯泡应设计在C和D两接线柱之间
D．要想灯在更亮时发光，应增大R0的阻值
【答案】D。
13.（2021安徽模拟）市场上的电热水器都具有自动加热和保温功能，某电热水器的工作原理如图所示。已知、、，下列相关的说法正确的是
A. 当金属板与触点c接触时，工作电路的总电阻为
B. 当金属板与触点a、b接触时，工作电路的总电阻为
C. 当金属板与触点c接触时热水器处于加热档
D. 当金属板与触点a、b接触时热水器处于加热档
【答案】D
14.（2021麒麟七中模拟）如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将　 　，B弹簧的长度将　 　（选填“伸长”、“缩短”或“不变”）。
【答案】伸长；缩短。
15.（2021安徽模拟）如图是研究电磁铁磁性的电路图，则电磁铁的S极为______选填“A”或“B”端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变______选填“强”或“弱”。
【答案】B 弱
16.（2021攀枝花模拟）如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为________极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向________(选填“a”或“b”)端移动．
【答案】S　a
17.（2021孟津模拟）小芳用漆包线在铁块上绕制了一只螺线管，接入如图所示的电路中。闭合开关后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 （选填“a”或“b”） 端移动，此时螺线管的上端为 （选填“N”或“S”）极。
【答案】a；N
18.（2021自贡模拟）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极．要使指示灯变亮，滑动变阻器的滑片应向________滑动．
【答案】N　左
19.（2021昆明二模）如图所示是小明设计的一种温度自动控制报警电路图，水银属于________（选“导体”或“绝缘体”）当温度低于90℃时，电磁铁________磁性（选填“有”或“无”），工作的用电器是________，当温度达到90℃时，电磁铁________磁性（选填“有”或“无”），工作的用电器是________，电磁铁工作时，它的上端为________极。
【答案】导体；无；绿灯；有；红灯和电铃；N。
20.（2021石家庄长安区模拟）如图是一种“闯红灯违规证据采集器”的工作原理图光控开关接收到红光时会自动闭合，压敏电阻受到车辆的压力时其阻值变小电磁铁的上端为___________极，电磁铁中的电流___________（选填“变大”、“变小”或“不变”），电磁铁的磁性变___________（选填“强”或“弱”），电控照相机工作，拍摄违规车辆。
【答案】5 变大 强
21.（2021南京秦淮区模拟）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧缩短。请用箭头标出磁感线的方向，并用“+”“-”在括号内标出电源正负极。
【答案】
22.（2021自贡模拟）某市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时温控开关处于断开状态，绿灯亮；棚内温度不正常时温控开关处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路．
【答案】
23.（2020温州，5）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。
(1)已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为______瓦。
(2)若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。______。
【答案】 (1). 0.8 (2). 将滑动变阻器接入电路的阻值调小些
24.（2021福州二模）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
（1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的________（填“N”或“S”）极；
（2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流________（填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流；
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向________（填“左”或“右”）移。
【答案】（1）N；（2）等于；（3）左。
25.(2021广东韶关模拟)（1）如图甲所示的电铃电路，闭合开关，电磁铁产生____，吸引_____（选填"螺钉 A"或"衔铁 B"），鼓槌向下敲击铃碗发声。但同时 A 和 B分离，电路断开，电磁铁失去磁性，鼓槌又被弹簧片弹回; B 与_____接触，又将电路接通，如此反复，电铃持续发声。
（2）科学家猜测，A地海龟在春季是利用地磁场（如图乙）向地理南极返回出生
地的，以下为相关研究∶
①在春季 A 地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向;当把海角置于模拟地磁场中（图丙中1为磁体 N 极，2为磁体_____极），按科学家猜测，海龟应向__游动（选填"左"或"右"）。
②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现海龟筑巢地点的移动方向与地磁场的微小移动方向____（选填"一致"或"不一致"），并与地理南北方向有一个夹角，这一现象符合最初的猜测。
【答案】磁性 衔铁B A S 左 一致
26.（2021安徽模拟）某电热水器具有加热和保温功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流，其阻值R随温度变化的规律图象如图乙所示，电源电压恒为6V，当电磁铁线圈中的电流时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通：当电磁铁线圈中的电流时，继电器上方触点c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝、、，均置于储水箱中，，加热时的功率，保温时的功率，加热效率，，水的比热容，，水箱内最低温度为。
为使控制电路正常工作，保护电阻的阻值至少为多大？若为该值，试求热水器刚开始保温时水的温度。
电阻丝、、的阻值分别为多少欧姆？
该热水器在加热状态下，将44kg、的水加热到需要多少时间？
【答案】解：由题意可知，热敏电阻中允许通过的最大电流，电源电压，
控制电路中最小总电阻：，
当水箱内最低温度为时，热敏电阻阻值最小，R最小，。
此时保护电阻的最小值，
保护电阻阻值至少为，
热水器刚开始保温时，控制电路中的总电阻，
热敏电阻的阻值为：，
由图乙可知，此时水温为；
由题意和电路图知：衔铁被吸下时，、并联，电热水器处于加热状态，
，且，
所以，
，
，
解得：，；
根据题意可知，电磁继电器上方触点和触点c接通时，电热水器处于保温状态，则由电路图知，此时、串联，
根据电阻的串联特点和欧姆定律可得保温功率：
，即，
解得：；
水吸收的热量：
：
根据热效率公式可得，
加热电路消耗的能量：，
加热时间：。
答：为使控制电路正常工作，保护电阻的阻值至少为；
若为该值，热水器刚开始保温时水的温度为。
电阻丝、、的阻值分别为、、；
该热水器在加热状态下，将44kg、的水加热到需要2800s。
27.（2021河南模拟）如图甲所示，是一款恒温箱的简化电路，其中，工作电路中的加热器功率为1 100 W，控制电路中的R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示.
（1）图甲中加热器处于______（选填“加热”或“断开”）状态；加热器正常工作时的电阻是______Ω.
（2）恒温箱内的空气质量约为6 kg，若加热器正常工作10 min，电热转换效率为80%，放出热量的50%被箱内的空气吸收，空气的比热容取，则恒温箱内的温度可升高多少？
（3）电磁铁线圈的电阻为50 Ω.已知当控制电路的电流达到0.04 A时，衔铁会被吸合；当控制电路的电流减小到0.036 A时，衔铁会被释放.当调节时，恒温箱内最高温度为100 ℃.现在需要将恒温箱内的温度控制在最低温度为50 ℃，则应将的阻值调为多大？
【答案】（1）加热；44
（2）加热器正常工作10 min，消耗的电能
由电能转换的热量
空气吸收的热量
由可得，空气温度升高
（3）由图乙所示图像可知，温度为100 ℃时，热敏电阻的阻值为500 Ω
控制电路电源电压
由图乙所示图像可知，当温度为50 ℃时，热敏电阻的阻值为900 Ω
调节后的阻值
28.（2021南京秦淮区模拟）如图所示是某温控装置的简化电路图，受控工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0-80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
（1）受控工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，则R2的阻值应_ 。（选填“增大”、“减小”或“不变”）
【答案】（1）33000J；（2）6V；（3）35℃~80℃；（4）减小
