17.2 欧姆定律 同步练习 2021-2022学年人教版物理九年级（有答案）

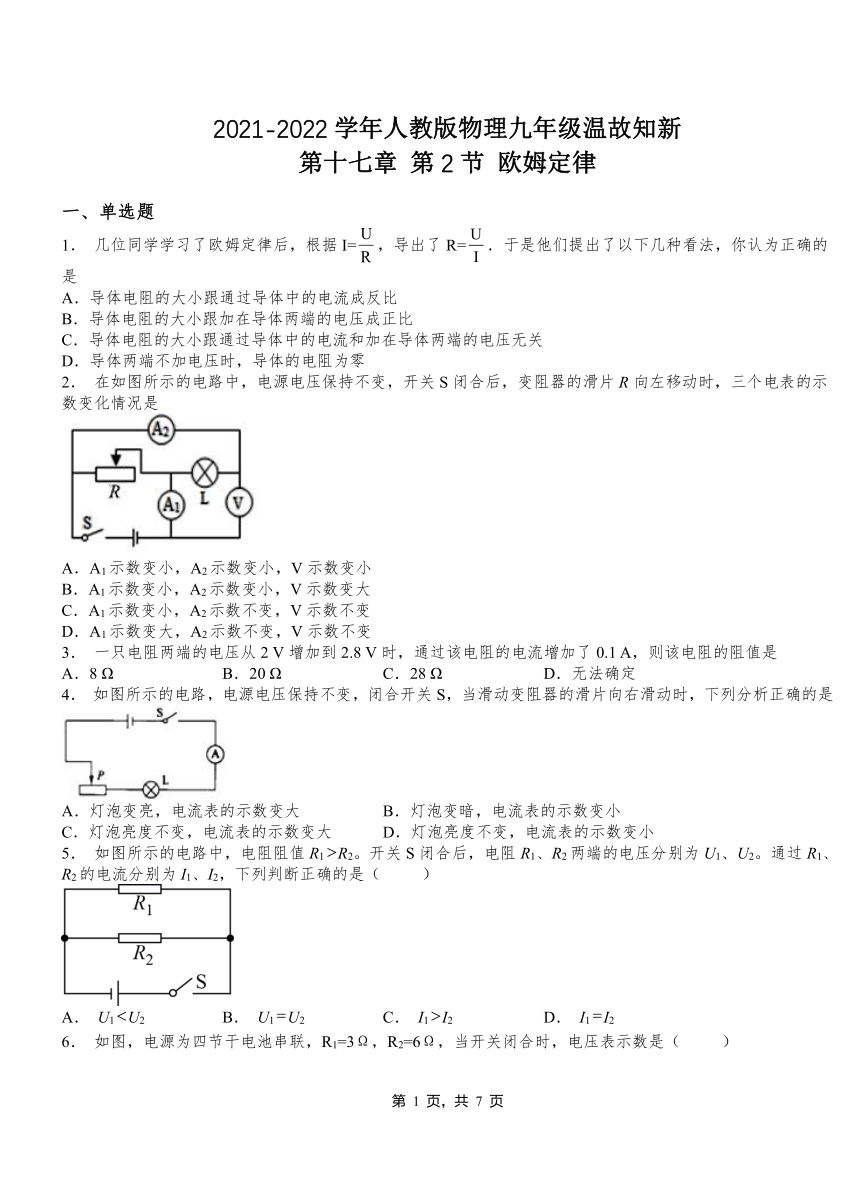

2021-2022学年人教版物理九年级温故知新
第十七章 第2节 欧姆定律
一、单选题
1． 几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
2． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变
3． 一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 Ω B．20 Ω C．28 Ω D．无法确定
4． 如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
5． 如图所示的电路中，电阻阻值R1R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2，下列判断正确的是（ ）
A． U1U2 B． U1U2 C． I1I2 D． I1I2

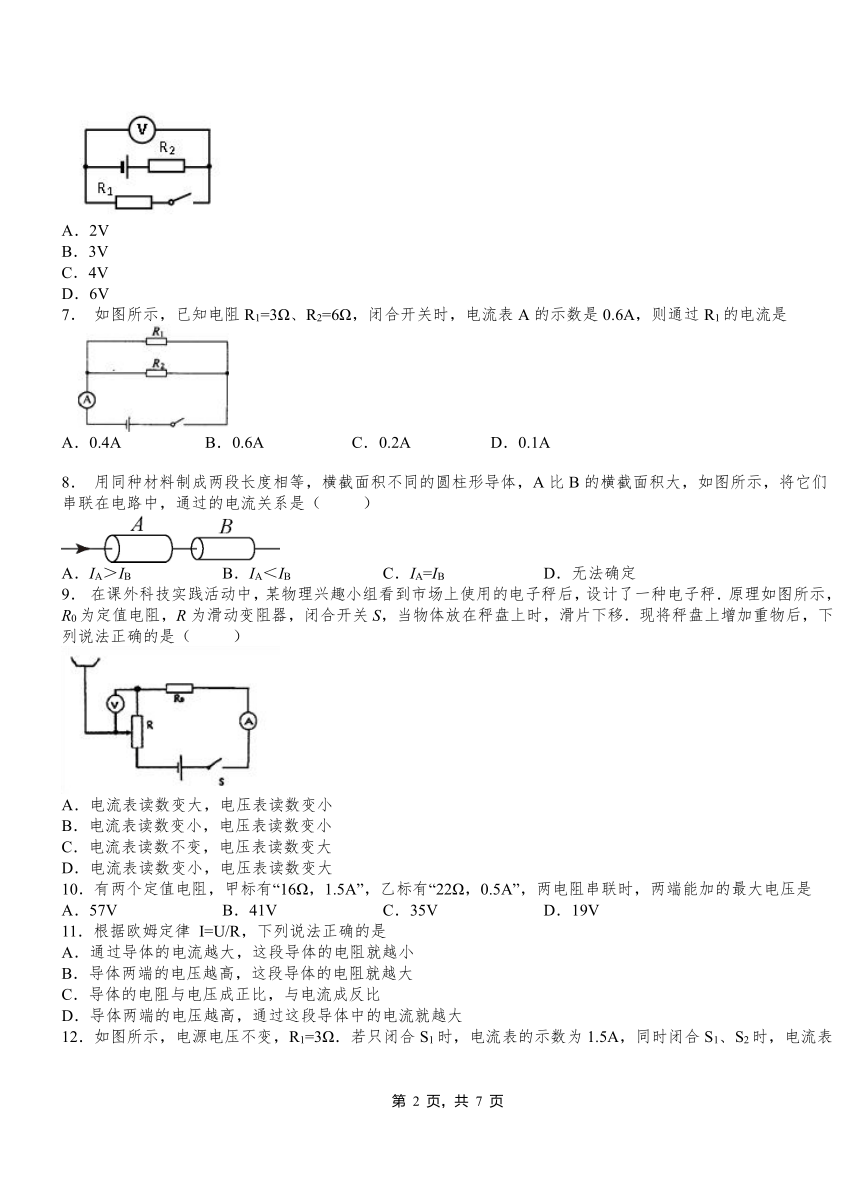

6． 如图，电源为四节干电池串联，R1=3Ω，R2=6Ω，当开关闭合时，电压表示数是（ ）
A．2V
B．3V
C．4V
D．6V
7． 如图所示，已知电阻R1=3Ω、R2=6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.1A
8． 用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
9． 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
10．有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是
A．57V B．41V C．35V D．19V
11．根据欧姆定律 I=U/R，下列说法正确的是
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过这段导体中的电流就越大

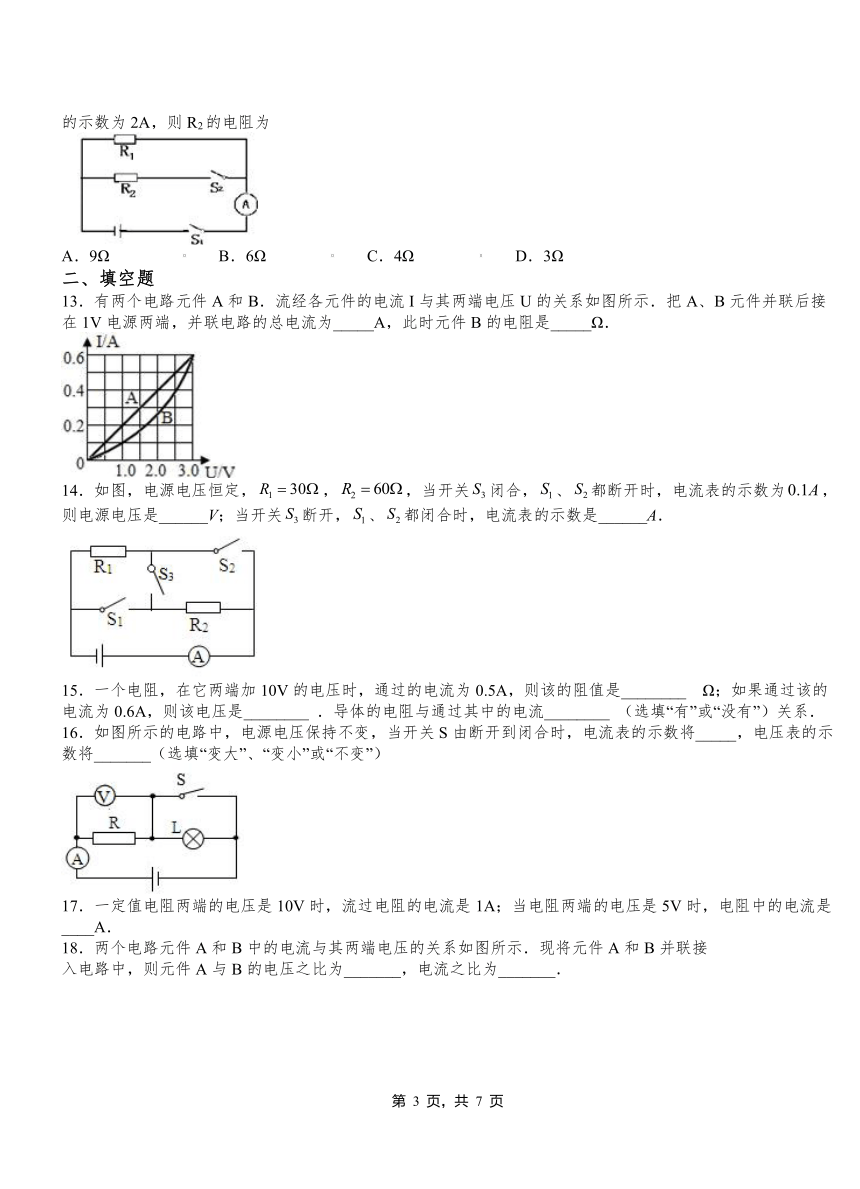

12．如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为
A．9Ω B．6Ω C．4Ω D．3Ω
二、填空题
13．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
14．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
15．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
16．如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_____，电压表的示数将_______（选填“变大”、“变小”或“不变”）
17．一定值电阻两端的电压是10V时，流过电阻的电流是1A；当电阻两端的电压是5V时，电阻中的电流是____A．
18．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
19．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
20．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω．
三、计算题
21．滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1．
22．如图所示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω．求：
（1）如果开关S1、S2都断时，电流表电压表的示数？
（2）如果开关S1、S2都闭时，电流表的示数是多大？
2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D A A B A A C C D
题号 11 12
答案 D A
二、填空题
13．0.3 10
14．9
15．20 12V 没有
16．变大 变大
17．0.5
18．1：1 2：1
19．0.4 2.5
20．20 10
三、计算题
21．(1)0.2A (2)3V.
22．（1）0.5A， 2V；
（2）1.25A．
