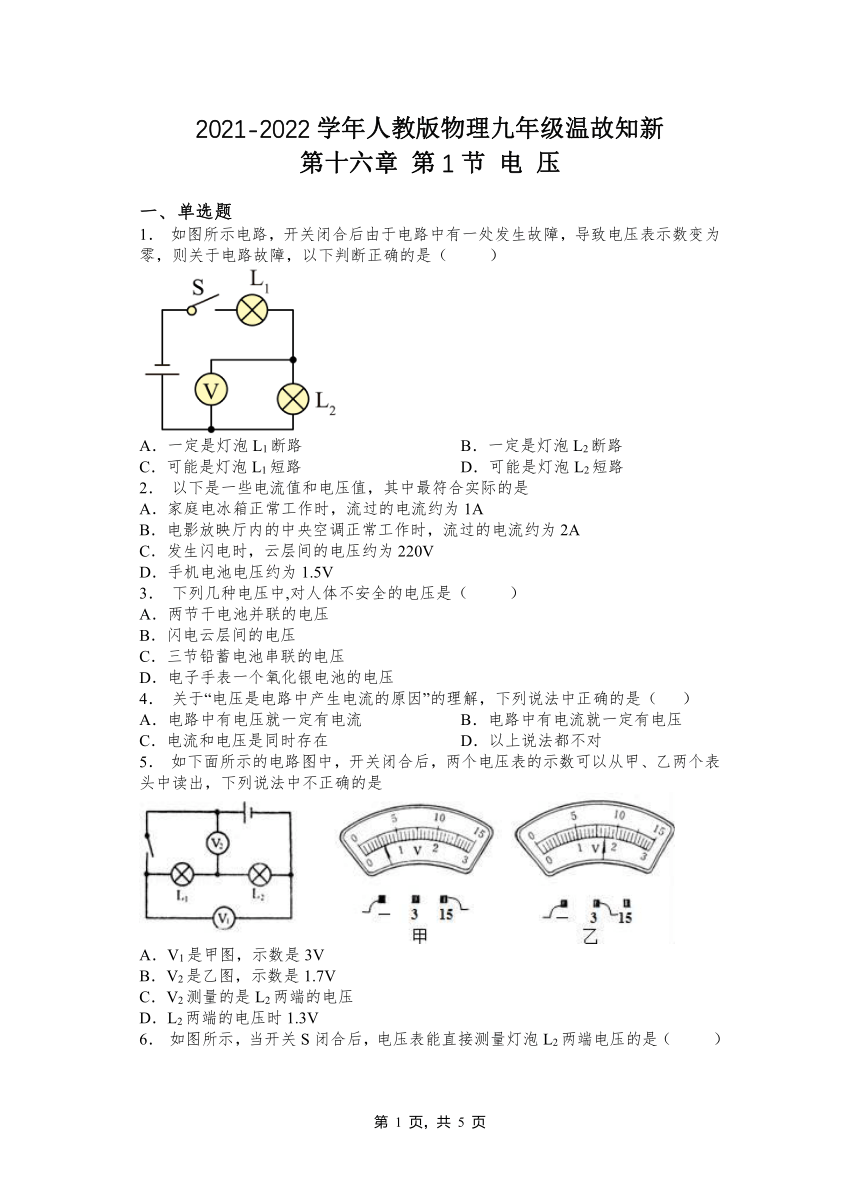

2021-2022学年人教版物理九年级温故知新
第十六章 第1节 电 压
一、单选题
1． 如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
2． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
3． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
4． 关于“电压是电路中产生电流的原因”的理解，下列说法中正确的是（ ）
A．电路中有电压就一定有电流 B．电路中有电流就一定有电压
C．电流和电压是同时存在 D．以上说法都不对
5． 如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是
A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V

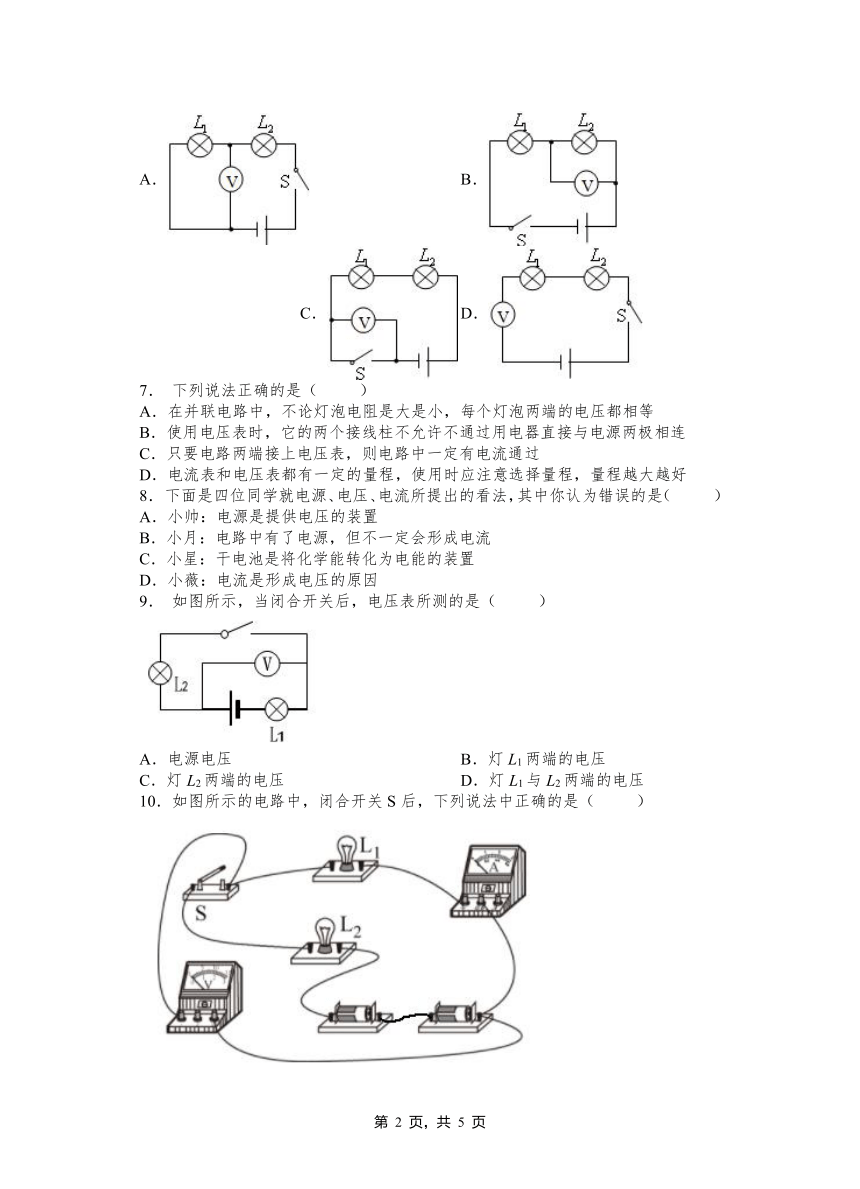

6． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
7． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
8． 下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
9． 如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
10．如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
11．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
12．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
二、填空题
13．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
14．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
15．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
16．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
17．要想得到12V的电压，可以将_______节新的干电池_______联起来。
18．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
19．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
20．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A B B C B A D C C
题号 11 12
答案 A A
二、填空题
13．0.6 铜片
14．电压表 电流表
15．220 低 并联
16．5 0.5 6.5
17． 8 串
18．3 0
19．3；220；并．
20．U 伏特 伏 V 220 1.5 2 36
