第十六章 第2节 串、并联电路中电压的规律 2021-2022学年人教版物理九年级（word版含答案）

2021-2022学年人教版物理九年级温故知新
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
2． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
3． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路

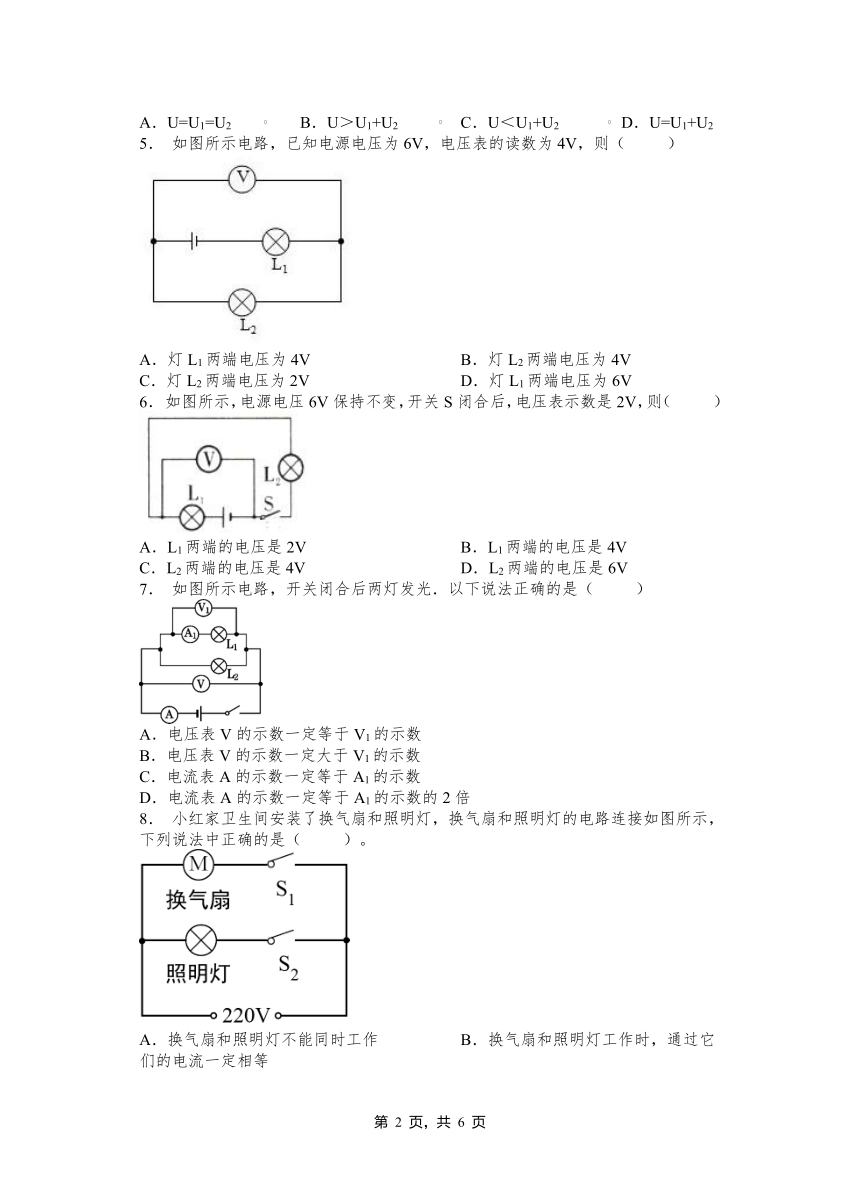

4． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
5． 如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
6． 如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
7． 如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
8． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等

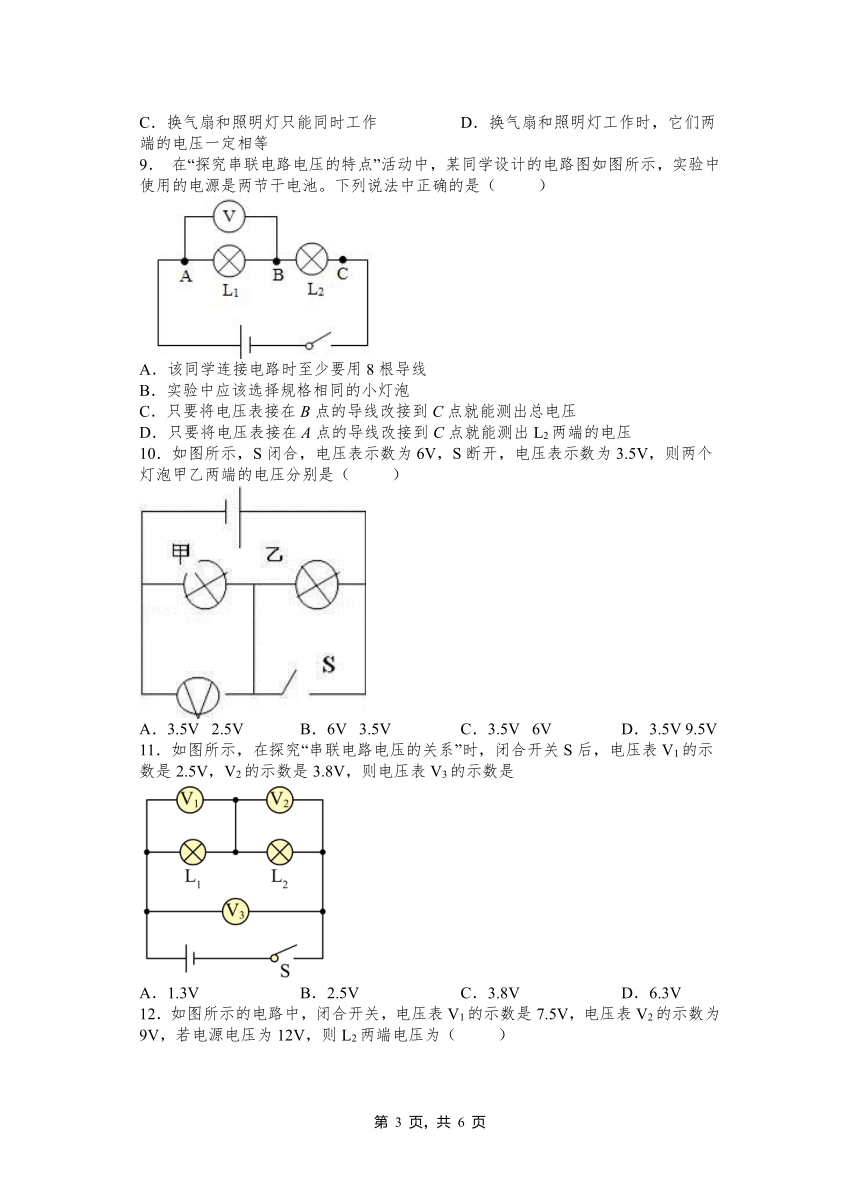

C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
9． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
10．如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（ ）
A．3.5V 2.5V B．6V 3.5V C．3.5V 6V D．3.5V 9.5V
11．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
12．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
二、填空题
13．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
14．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
15．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
16．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
17．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
18．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
19．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
20．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B D B B A D C A
题号 11 12
答案 D A
二、填空题
13．1.5 串联 串联
14．1∶5 V2
15．19 串
16．2 8
17．3.52.5
18．3 1.5
19．2.5V 3.5V 6V
20．电源电压 L1 L2 2
