2021-2022学年人教版物理九年级温故知新
第十六章 第4节 变阻器
一、单选题

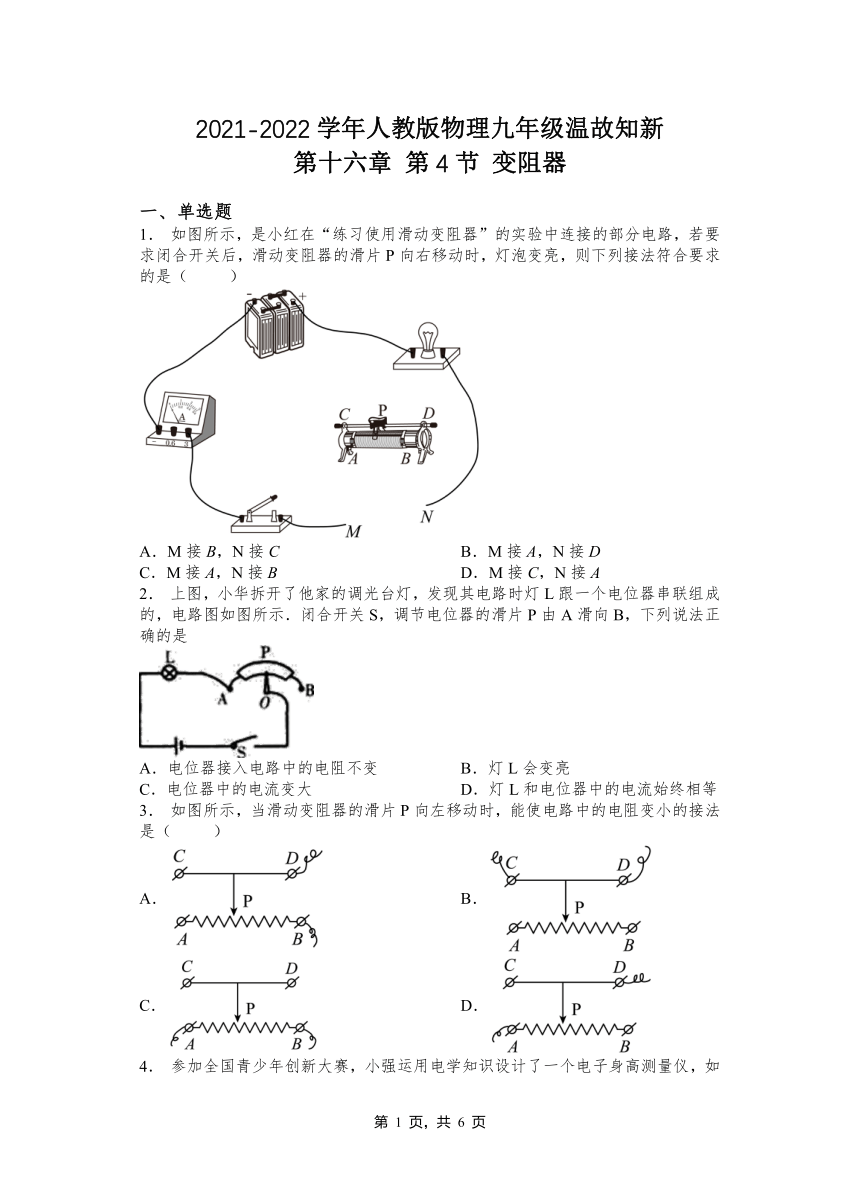

1． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A
2． 上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等
3． 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A． B．
C． D．

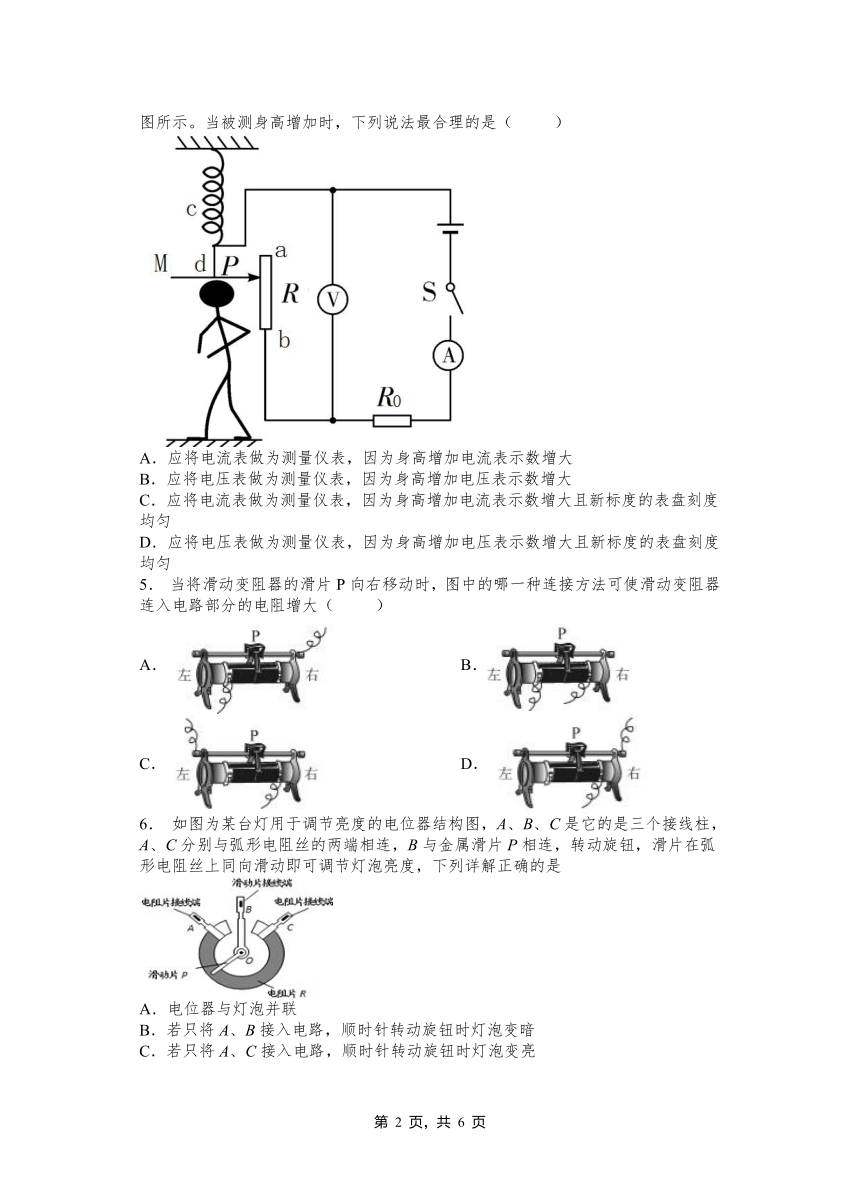

4． 参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。当被测身高增加时，下列说法最合理的是（ ）
A．应将电流表做为测量仪表，因为身高增加电流表示数增大
B．应将电压表做为测量仪表，因为身高增加电压表示数增大
C．应将电流表做为测量仪表，因为身高增加电流表示数增大且新标度的表盘刻度均匀
D．应将电压表做为测量仪表，因为身高增加电压表示数增大且新标度的表盘刻度均匀
5． 当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A． B．
C． D．
6． 如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列详解正确的是
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗

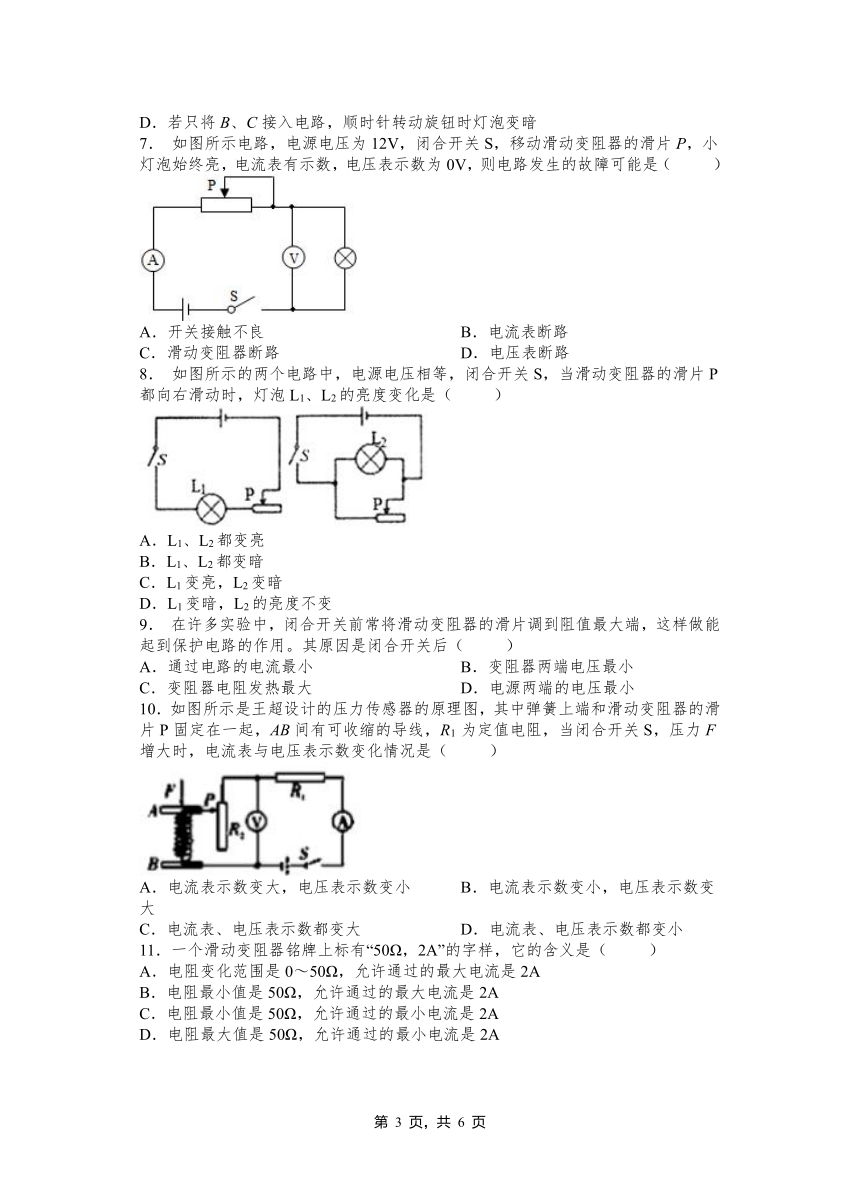

7． 如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
8． 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（ ）
A．L1、L2都变亮
B．L1、L2都变暗
C．L1变亮，L2变暗
D．L1变暗，L2的亮度不变
9． 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
10．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1 为定值电阻，当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
11．一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（ ）
A．电阻变化范围是0～50Ω，允许通过的最大电流是2A
B．电阻最小值是50Ω，允许通过的最大电流是2A
C．电阻最小值是50Ω，允许通过的最小电流是2A
D．电阻最大值是50Ω，允许通过的最小电流是2A
12．图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是
A． B． C． D．
二、填空题
13．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
14．变阻器是通过改变电路中电阻线的_____来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向____（填“左”或“右”）滑动。若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是________欧姆，允许通过的最大电流是________安培。滑片P移至中点时接入的阻值RBP=_______欧姆。
15．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_______、长度和横截面积。如图所示收音机上调节音量的旋钮实际上是一个_______，它是通过改变导体的_______来改变电阻的。
16．如图所示的电阻箱的示数是________Ω．
17．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。滑片P移至中点时，接入电路的阻值是________Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。
18．如图所示，滑片P往a端移动，安培表的示数_______，灯泡L的亮度_______，滑动变阻器连入电路的电阻_______．
19．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
20．如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压.
2021-2022学年人教版物理九年级第十六章 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D B A D D D A B
题号 11 12
答案 A【解析】A滑动变阻 D
二、填空题
13．
14．长度 左 0~20 1 10
15． 材料 滑动变阻器 长度
16．2015
17．0—20Ω 1A 10 大
18．变大 变亮 变小
19．B C B D
20．ac 小 变阻器
