2021-2022学年人教版物理九年级温故知新
第十五章 第4节 电流的测量
一、单选题

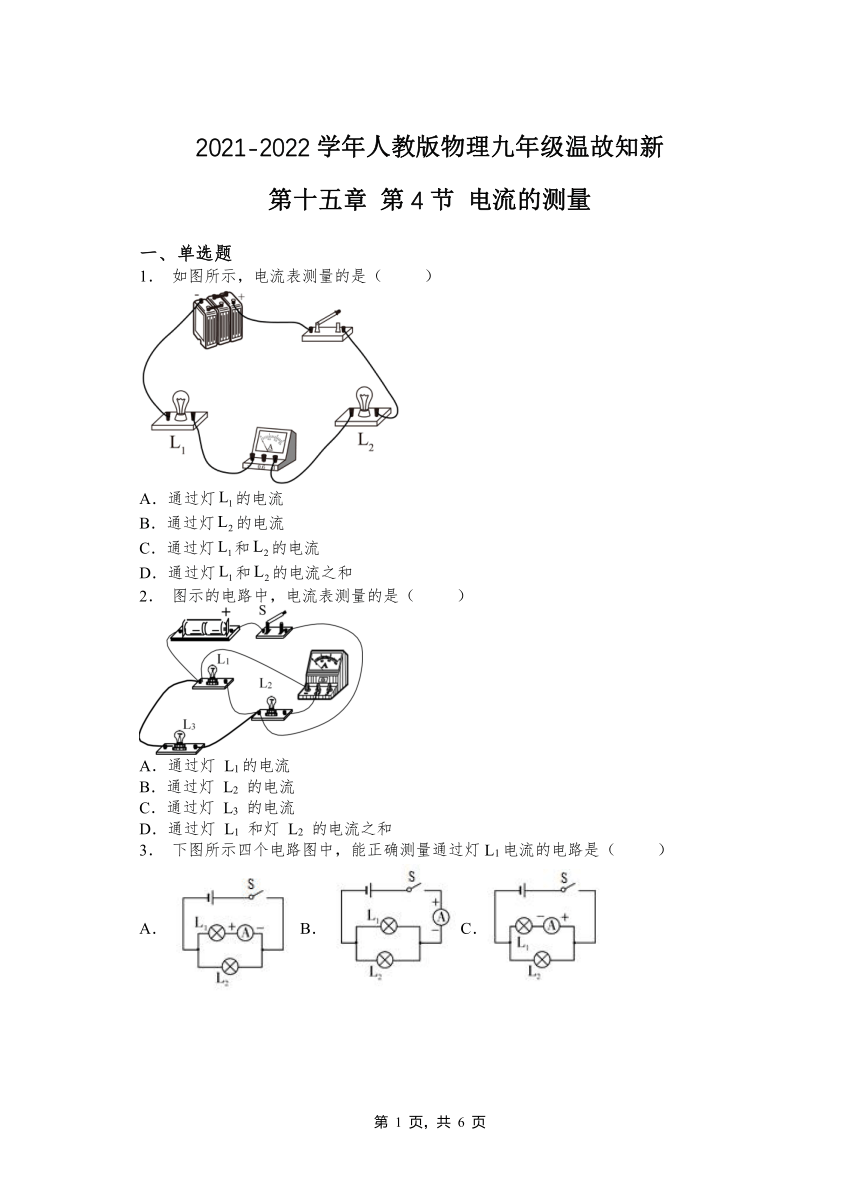

1． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
2． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
3． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．

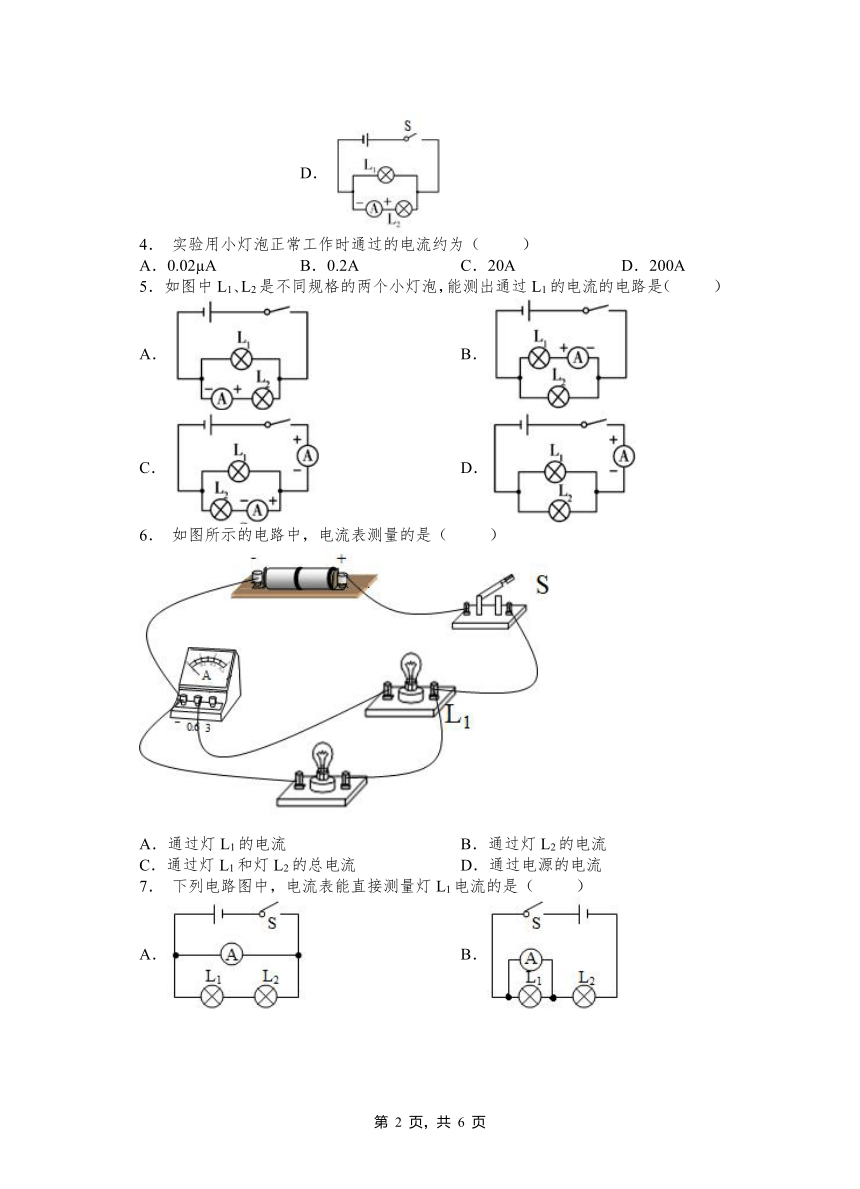

4． 实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
5． 如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．
6． 如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
7． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．

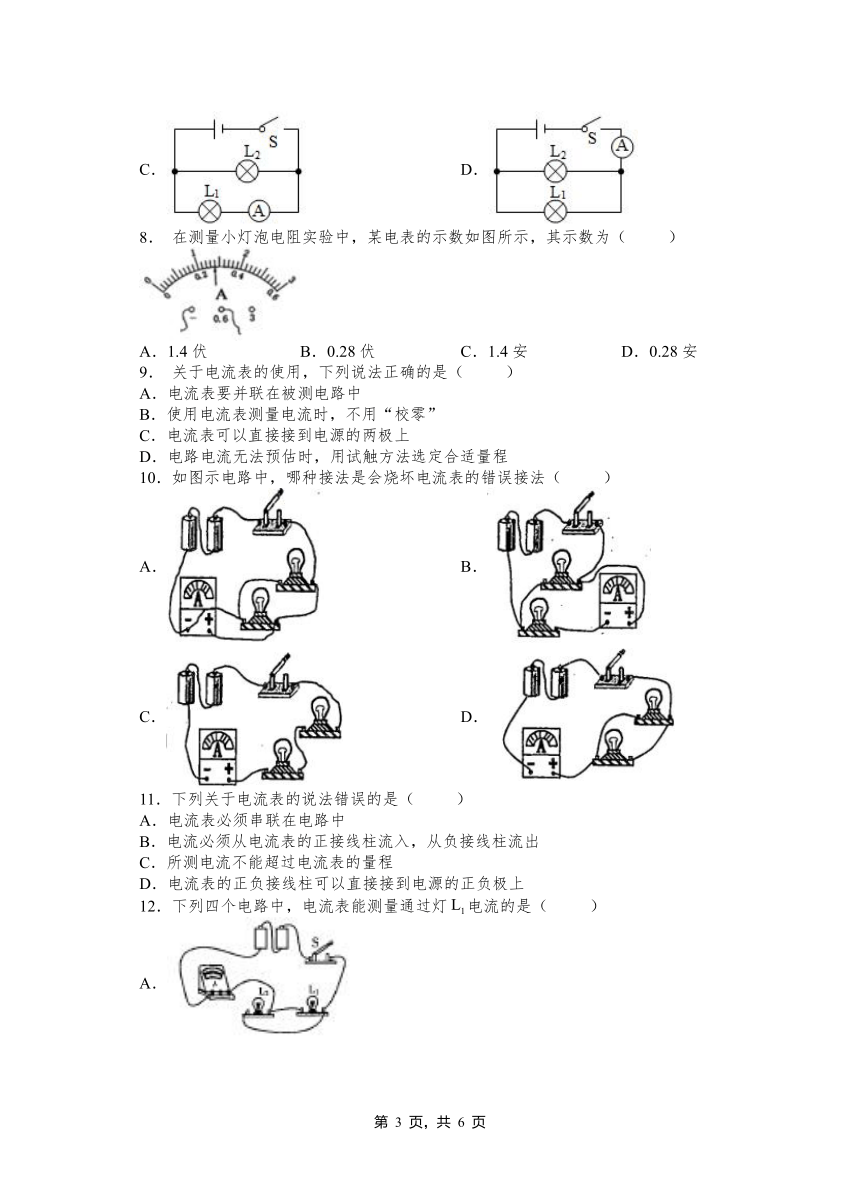

8． 在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（ ）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
9． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
10．如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
11．下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
12．下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
二、填空题
13．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
14．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
15．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
16．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
17．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
18．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
19．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
20．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C B C A C D D A
题号 11 12
答案 D D
二、填空题
13．电流强弱I安培A
14．偏大
15．a 0.32A
16．串联电流表量程选择太小电流表的正负接线柱接反
17．电路电流 量程 串联 正 负
18．串 正 负 量程 电源两极 电流 电源
19．串 0.3
20．800 8×105 0.7 7×10-4 0.1
