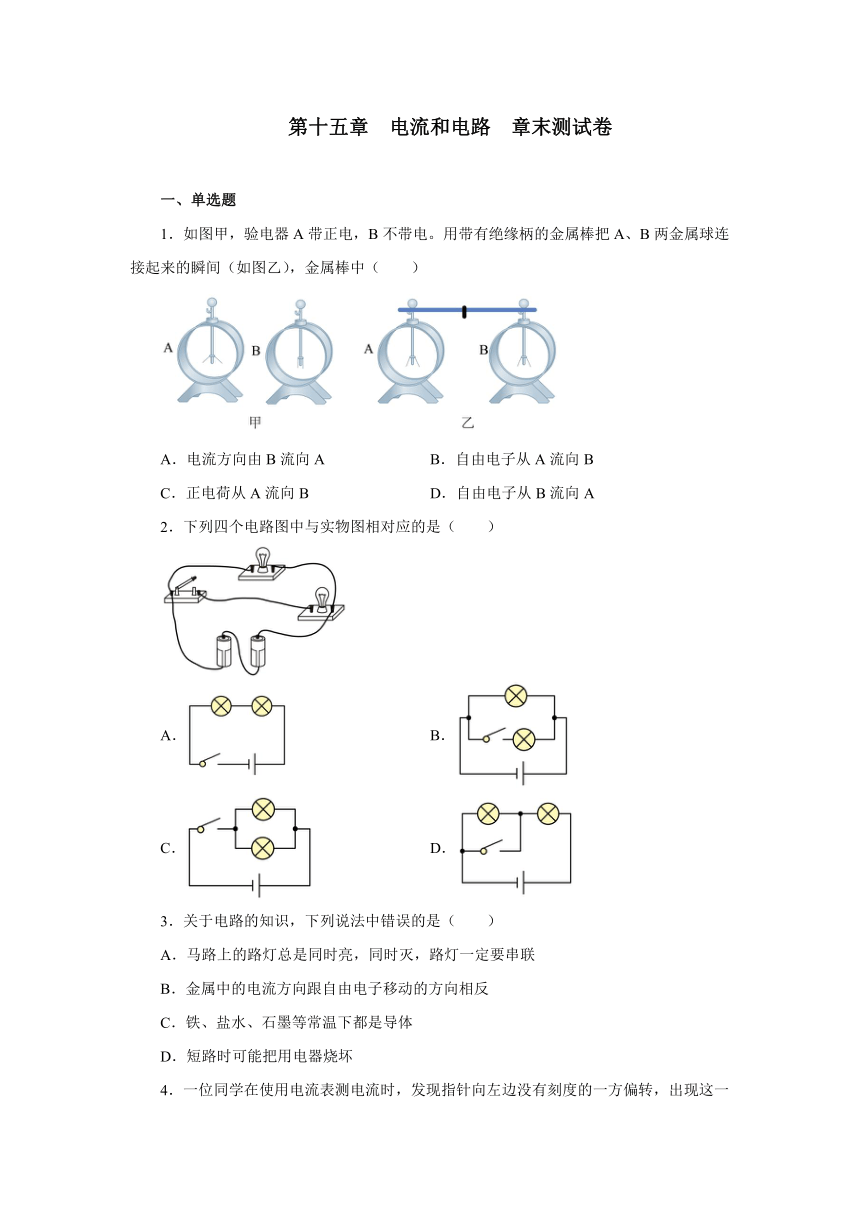

第十五章 电流和电路 章末测试卷
一、单选题
1．如图甲，验电器A带正电，B不带电。用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间（如图乙），金属棒中（　　）
A．电流方向由B流向A B．自由电子从A流向B
C．正电荷从A流向B D．自由电子从B流向A
2．下列四个电路图中与实物图相对应的是（　　）
A． B．
C． D．
3．关于电路的知识，下列说法中错误的是（　　）
A．马路上的路灯总是同时亮，同时灭，路灯一定要串联
B．金属中的电流方向跟自由电子移动的方向相反
C．铁、盐水、石墨等常温下都是导体
D．短路时可能把用电器烧坏

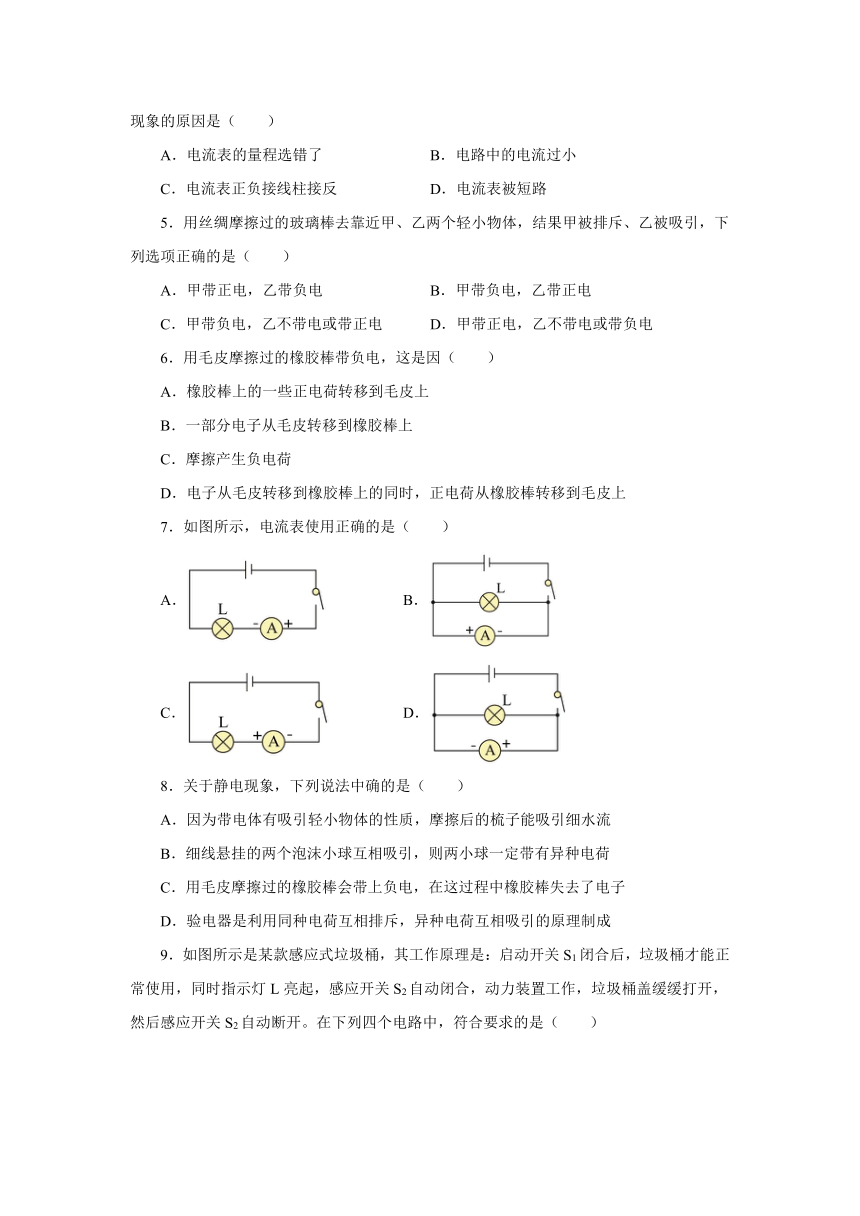

4．一位同学在使用电流表测电流时，发现指针向左边没有刻度的一方偏转，出现这一现象的原因是（　　）
A．电流表的量程选错了 B．电路中的电流过小
C．电流表正负接线柱接反 D．电流表被短路
5．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，下列选项正确的是（　　）
A．甲带正电，乙带负电 B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电
6．用毛皮摩擦过的橡胶棒带负电，这是因（　　）
A．橡胶棒上的一些正电荷转移到毛皮上
B．一部分电子从毛皮转移到橡胶棒上
C．摩擦产生负电荷
D．电子从毛皮转移到橡胶棒上的同时，正电荷从橡胶棒转移到毛皮上
7．如图所示，电流表使用正确的是（　　）
A． B．
C． D．
8．关于静电现象，下列说法中确的是（　　）
A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流
B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷
C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子
D．验电器是利用同种电荷互相排斥，异种电荷互相吸引的原理制成

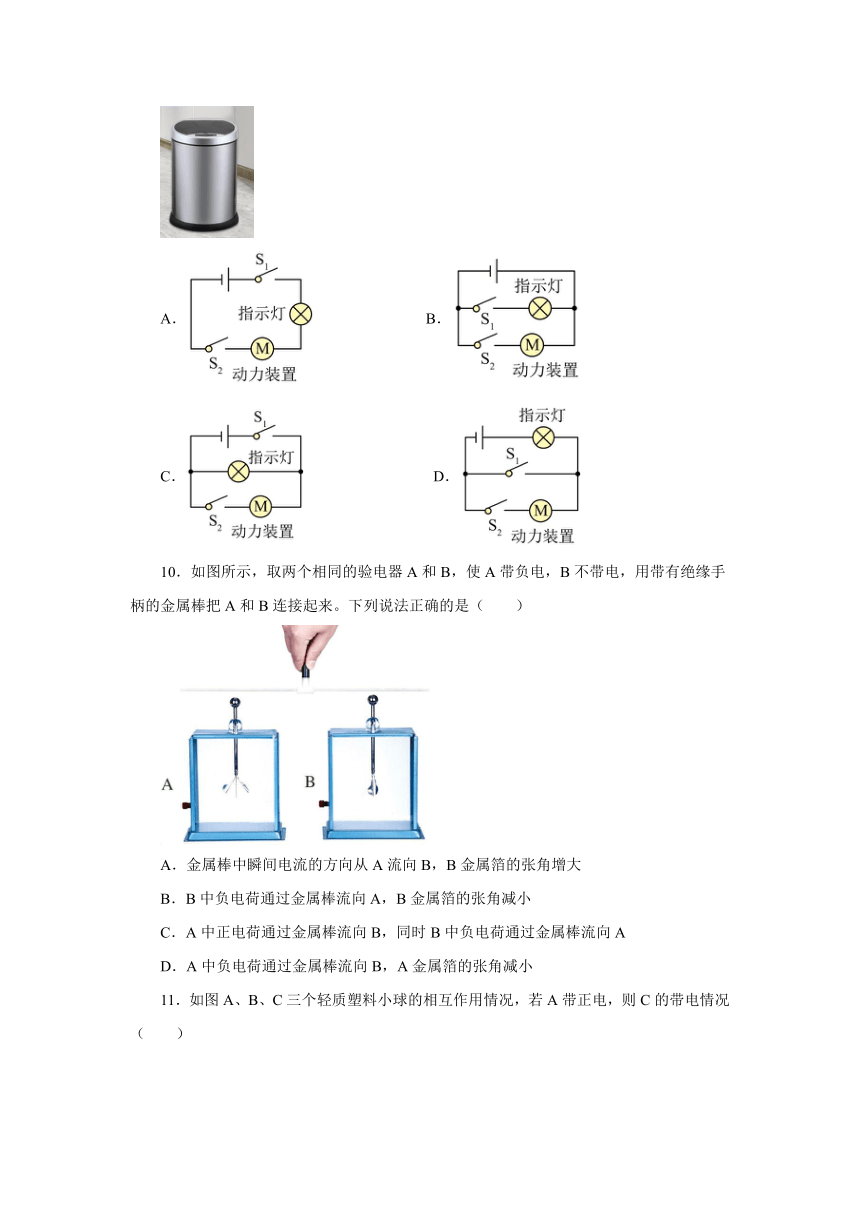

9．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。在下列四个电路中，符合要求的是（　　）
A． B．
C． D．
10．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B．B中负电荷通过金属棒流向A，B金属箔的张角减小
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．A中负电荷通过金属棒流向B，A金属箔的张角减小

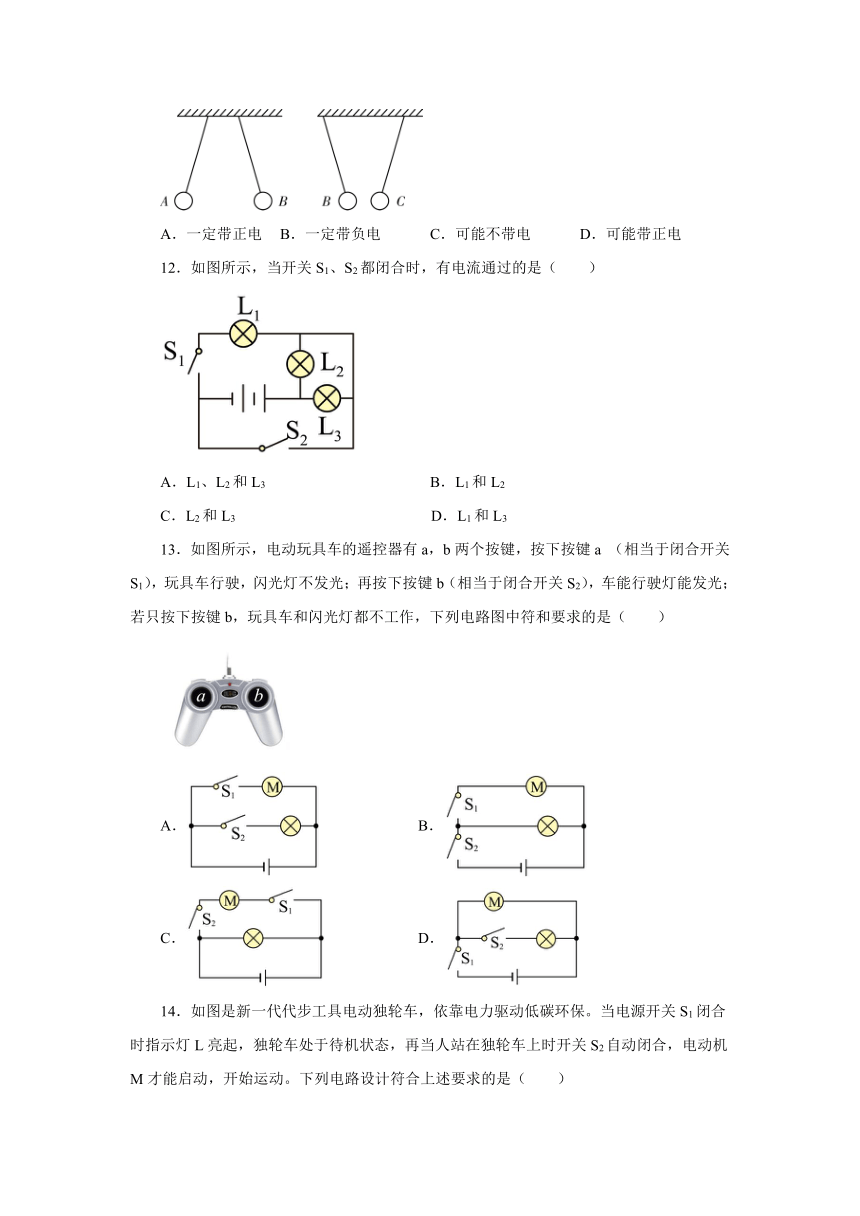

11．如图A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况（　　）
A．一定带正电 B．一定带负电 C．可能不带电 D．可能带正电
12．如图所示，当开关S1、S2都闭合时，有电流通过的是（　　）
A．L1、L2和L3 B．L1和L2
C．L2和L3 D．L1和L3
13．如图所示，电动玩具车的遥控器有a，b两个按键，按下按键a （相当于闭合开关S1），玩具车行驶，闪光灯不发光；再按下按键b（相当于闭合开关S2），车能行驶灯能发光；若只按下按键b，玩具车和闪光灯都不工作，下列电路图中符和要求的是（　　）
A． B．
C． D．
14．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．

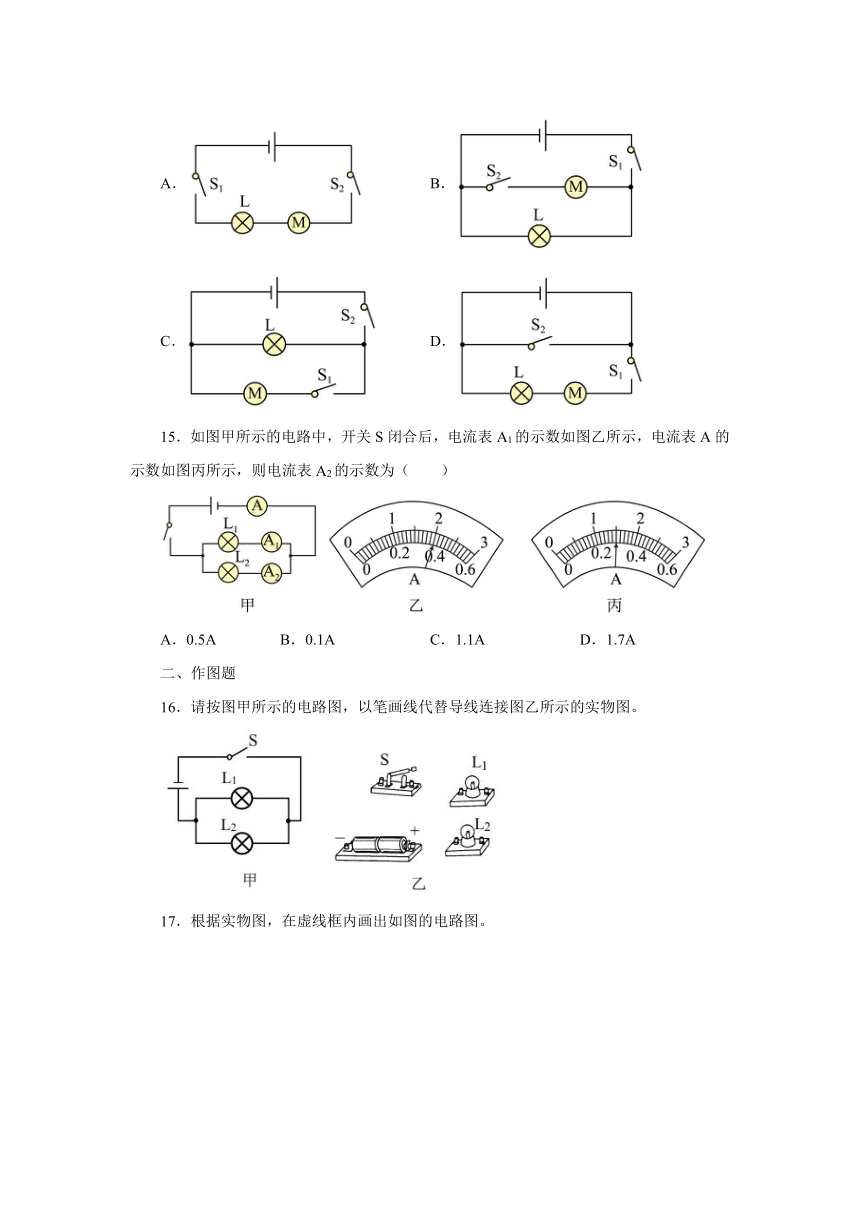

15．如图甲所示的电路中，开关S闭合后，电流表A1的示数如图乙所示，电流表A的示数如图丙所示，则电流表A2的示数为（　　）
A．0.5A B．0.1A C．1.1A D．1.7A
二、作图题
16．请按图甲所示的电路图，以笔画线代替导线连接图乙所示的实物图。
17．根据实物图，在虚线框内画出如图的电路图。
三、填空题
18．如图所示，用一段细铁丝做一个支架，作为转轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管的一端的附近，发现吸管向物体靠近，由此___________（选填“能”或“不能”）判断该物体已经带电；
（2）把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，发现吸管远离橡胶棒，根据可以判断出吸管带的是___________电荷。
19．如图所示的电路中，要使L1、L2两灯并联，应闭合开关______；若同时闭合开关______，则会发生短路现象。
20．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的______，刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能够______。
21．如图所示，、的示数分别为0.5安和0.2安，则通过L1的电流_____A，通过灯的电流______A。
22．如图所示电路，当开关S1、S2都闭合时，灯______发光，当开关S1、S2都断开时，灯______发光。
23．把用丝绸摩擦过的玻璃棒接触验电器的金属球，使金属箔片张开一定角度；这是由于同种电荷_______的原因，再用毛皮摩擦过的橡胶棒去接触验电器的金属球，张开的角度会_______。
24．如图所示的电路图中，要使灯泡L1和L2组成串联电路，应闭合开关 ；要使灯泡L1和L2组成并联电路，应闭合开关___________ ；为了防止出现电源短路，不能同时闭合开关___________；同时闭合S2和S3，只有灯___________发光。
四、实验题
25．为了探究“并联电路中干路电流与各支路电流的关系”，某同学在图甲所示的电路中A、B、C三处各加一块电流表，连接的电路如图乙所示。
（1）这个电路乙中有一根导线接错了，请在这根导线上打“×”，然后用笔画线代替导线画出正确的连接位置（____）。
（2）改正错误后，该同学进行了实验，测出A、B、C三处的电流分别为0.38A、0.32A、0.7A。换上另外两个______的小灯泡，再次测量A、B、C三处的电流。分析实验数据，得到的结论是______。
（3）根据下图中左边的电路图用笔画线代替导线在右边画出对应的实物图（____）。（导线不允许交叉）
26．如图是小明“探究串联电路电流特点”的电路图。
（1）电流表应_________（选填“串联”或“并联”）在被测电路中。
（2）实验中，选择两个小灯泡的规格应该是_________的（填“相同”或“不相同”）。
（3）当闭合开关后，灯L2的亮度比灯L1的亮度大，则下列说法正确的是____________。
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）下表记录了实验中测得的A、B、C三个不同位置的电流值，有一个位置的电流测量明显有误，造成这一错误的原因是________________________。
位置 A B C
电流I/A 0.32 0.32 1.6
五、计算题
27．如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
28．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
参考答案
1．D
2．B
3．A
4．C
5．D
6．B
7．C
8．A
9．C
10．D
11．C
12．C
13．D
14．B
15．C
16．
17．
18．不能 负
19．S1、S3 S1、S2、S3
20．用电器 吸引轻小物体
21．0.2 0.3
22．L2、L3/L3、L2 L1、L3/L3、L1
23．相互排斥 变小
24．S2 S1和S2 L2
25．
规格不同 并联电路中，干路电流等于各支路电流之和
26．串联 不相同 C 接的电流表的小量程却按照大量程读数了 所测电流都没有单位
27．(1)1.5 A；(2)1.2 A
28．0.6；0.5；0.4
