第十六章第一节
电流做功
授课教师：唐玥
学
习
目
标
① 知道用电器工作过程中能量的转化；
② 知道电能及其单位，知道电能表的作用、读数方法；
③ 会用公式W =UIt进行电功的简单计算。
电能转化为内能（发热）
电能转化为动能
电风扇
洗衣机
轻轨电车
电能转化为光能、声能
台式电脑
机器人蓝牙音箱
电能转化为其他形式的能量
电流做功

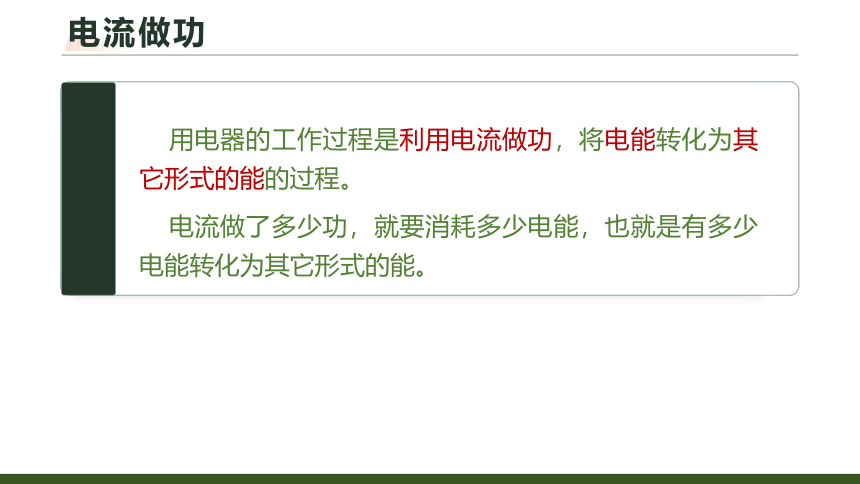

用电器的工作过程是利用电流做功，将电能转化为其它形式的能的过程。
电流做了多少功，就要消耗多少电能，也就是有多少电能转化为其它形式的能。
电流做功
电流通过电吹风机时,电动机转动，电热丝发热，吹出热风，说明电流做了功；
电流通过电热水壶时，会发热将水烧开，说明电流做了功。
电流通过电风扇时,电动机转动吹风，说明电流做了功。
电流通过下面电器时，会怎样，说明了什么？
定
义
我们把电流做的功叫电功，符号是W.
电流做功
电能转化为内能
电能转化为动能
电能转化为光能、声能
电能转化为其他形式的能量
定
义
我们把电流做的功叫电功，符号是W.
单位：焦耳(焦)Ｊ，千瓦时（kW·h）
电流做功
换算：1kW·h=3.6×106J
下列家用电器中，主要将电能转化为机械能的是(　　)
A．电视机　　B．电灯　　
C．电风扇　　D．电熨斗
电流做功
电能表及其使用
电能表是测量电功的仪表，又叫电度表
123.4 : 电能表已用电能度数
kW·h : 电能的单位
220V : 电能表工作电压为220V
10(20)A :电能表允许通过的最大电流为10A
50Hz : 电能表在50 Hz的电路中使用
3000r/kW·h : 消耗1kW·h的电能, 转盘转3000转
W= W1 - W2 =561.6 kW·h－478.2 kW·h = 83.4 kW·h
478.2
W1=__________kW·h
561.6
W2=__________kW·h
电能表及其使用
本月用电：
关于如图所示的电能表，下列说法中不正确的是(　　)
电能表正常工作时的电压为220 V，
每消耗 1kW·h的电能，电能表的转
盘转3000圈
电能表计数的单位是 kW·h
电能表的示数为28187 kW·h
电能表及其使用
公
式
电功的计算
W —— 焦（J）
t —— 秒（s）
I —— 安（A）
U —— 伏 （V）
适用于全部电路
电功的计算
电路中有一个用电器，其两端的电压是6V，通过它的电流是200mA，5min内电流做的功是多少？
解：
电功的计算
一电熨斗的电热丝的阻值为85Ω，接在电压是220V的家庭电路中
求：
（1）通过这个电熨斗的电流是多少？
（2）工作90min，该电熨斗消耗的电能是多少？
解：
电功的计算
如图所示，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为2V，电流表示数为0.5A．求：
（1）电阻R2的阻值；
（2）电源电压；
（3）10s内电流通过整个电路所做的功。
解：
电功的计算
如图所示，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为2V，电流表示数为0.5A．求：
（1）电阻R2的阻值；
（2）电源电压；
（3）10s内电流通过整个电路所做的功。
解：
(1) 由 得，R2的阻值为：
(2) R1两端的电压为：
则电源电压为：
(3) 10s内电流通过整个电路做功为：
