粤沪版九年级上册物理课件
怎样认识电阻
第十二章 探究欧姆定律

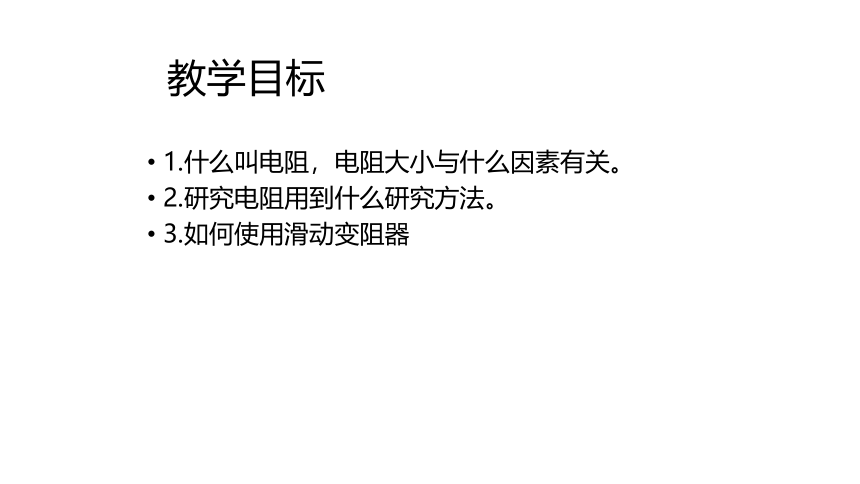

教学目标
1.什么叫电阻，电阻大小与什么因素有关。
2.研究电阻用到什么研究方法。
3.如何使用滑动变阻器

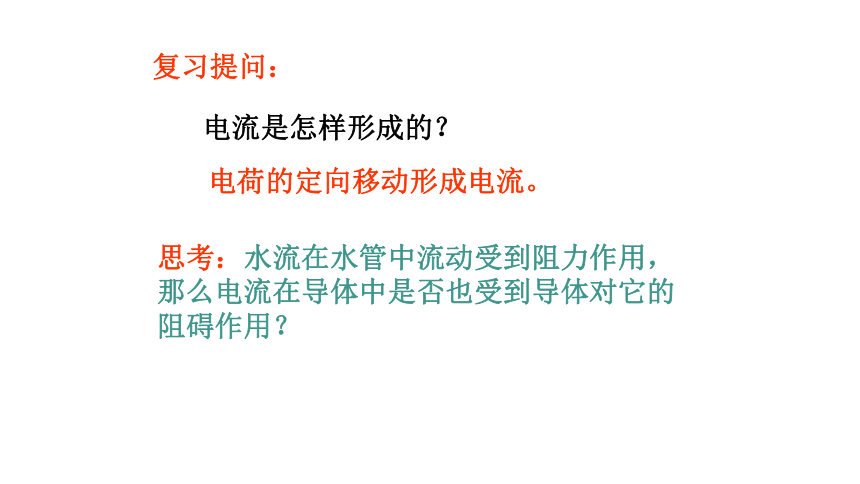

复习提问：
电流是怎样形成的？
电荷的定向移动形成电流。
思考：水流在水管中流动受到阻力作用，那么电流在导体中是否也受到导体对它的阻碍作用？

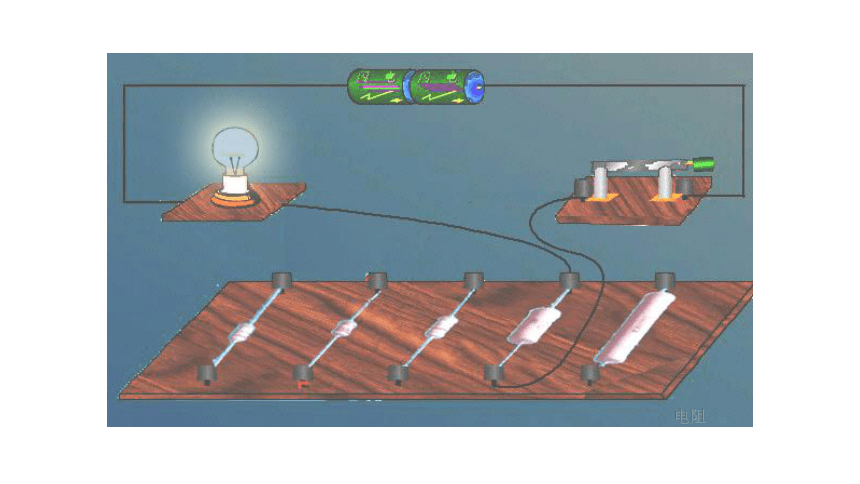

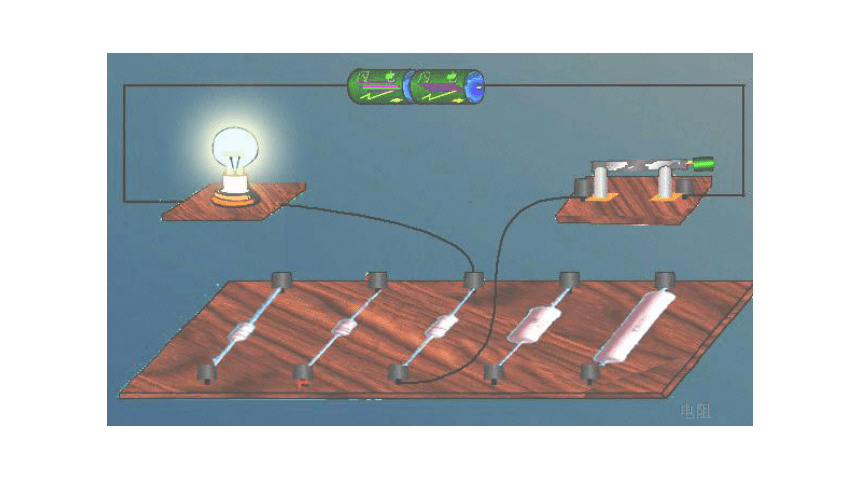

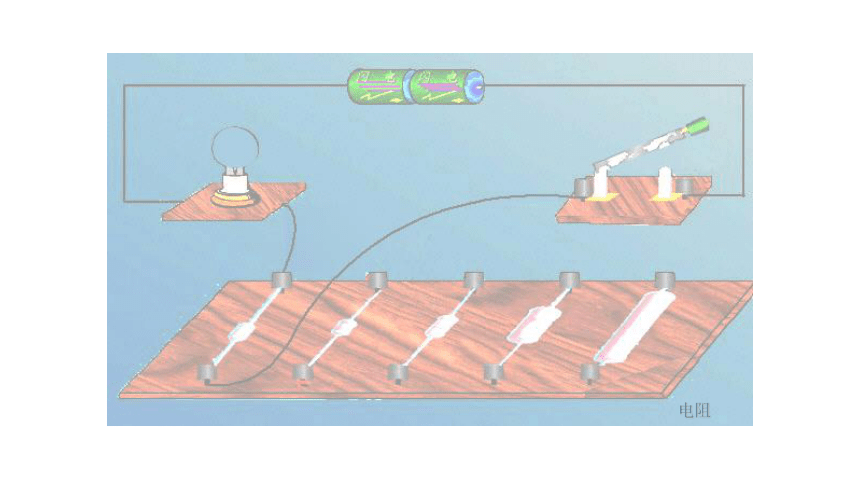

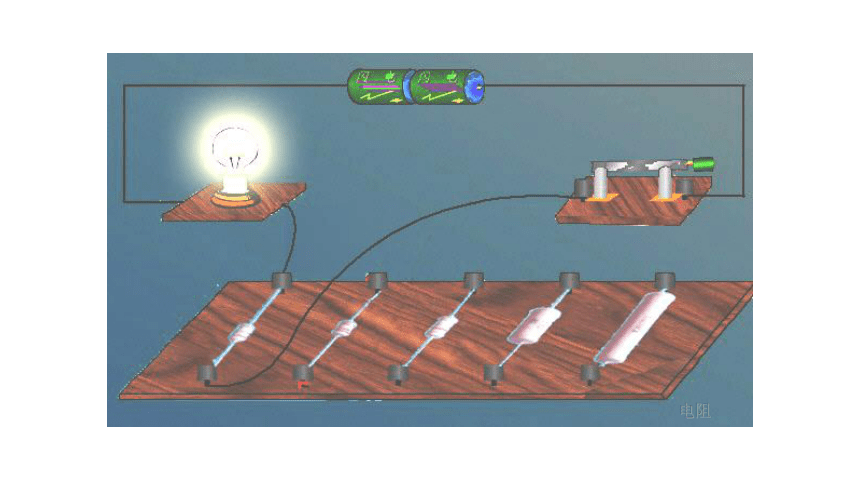

演示：把不同的导体分别连入电路中，闭合开关，观察小灯泡的亮度。你看到的现象对我们有什么启示？

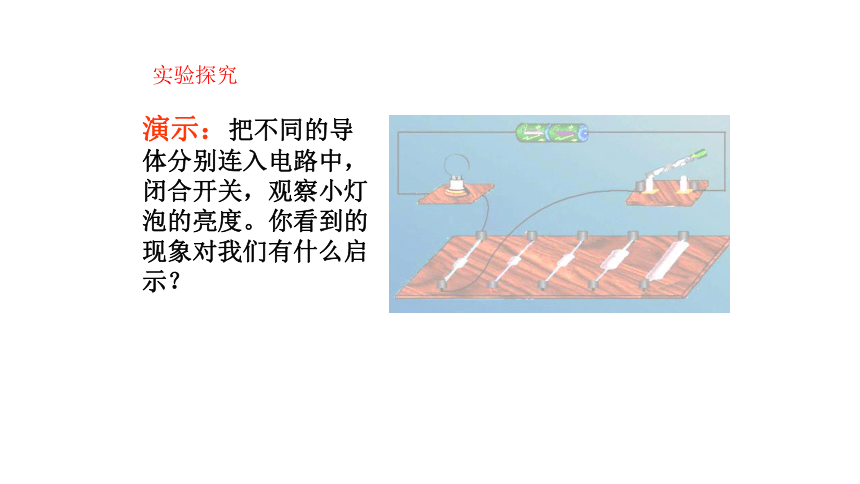

实验探究
电阻
电阻
电阻
电阻
电阻
电阻

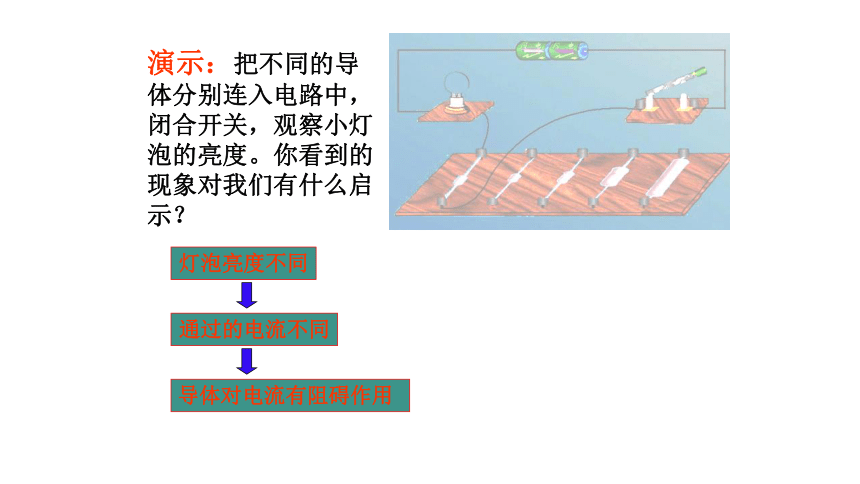

演示：把不同的导体分别连入电路中，闭合开关，观察小灯泡的亮度。你看到的现象对我们有什么启示？
灯泡亮度不同
通过的电流不同
导体对电流有阻碍作用
一、电阻：
1、概念：电阻表示导体对电流阻碍作用的大小。
　　导体电阻越大表示导体对电流的阻碍作用越大，电路中的电流越小。
　　导体电阻越小表示导体对电流的阻碍作用越小，电路中的电流越大。
3、单位：
(1)国际单位：欧姆，简称欧，符号为Ω
(2)常用单位：千欧(KΩ), 兆欧(MΩ)
2、符号：电阻用 R 表示
计算：5.3M Ω= KΩ ，1.8 KΩ = Ω ，4.2M Ω= Ω
5.3 x103
1.8 x103
4.2 x106
1 kΩ=103 Ω 1 MΩ=106 Ω
二、电阻与哪些因素有关
导体电阻是有大小的。
那么你知道导体电阻的大小与哪些因素有关呢？
猜想：电阻可能跟导体的材料有关；还可能与
导体的粗细、长短有关；也许与温度有关。
利用控制变量的方法去研究每一个因素对电阻大
小的影响
制定计划与设计实验：
1、在实验中采用什么方法去研究？
2、在实验中怎样探知电阻的大小？
用电流表测量通过导体电流的大小或根据小灯泡的亮度进行比较，同时保持电路的电压不变。
活动1：探究导体的电阻跟哪些因素有关
你会选择哪两根导体做实验？
探究导体电阻与导体的长度、粗细和材料
B
A
C
E
G
H
F
D
探究导体电阻与温度的关系。
控制不变的量有＿＿、＿ ＿、＿＿。
长度　 横截面积　材料
演示实验：将细铁丝绕制成线圈连入电路。
结论：导体的电阻还跟温度有关。对大多数金属导体而言，温度越高，电阻越大。
探究温度和导体电阻的关系。
实验结论
(1)导体的电阻跟导体的长度有关，当导体的材料和粗细相同时，导体越长，电阻越大。
(2)导体的电阻跟导体的粗细有关，当导体的材料和长度相同时，导体越粗，电阻越小。
(3)导体的电阻跟材料有关，当导体的粗细和长度相同时，不同材料的导体，其电阻不同。
(4)进一步研究表明，导体的电阻还跟温度有关，
多数金属的电阻随温度的升高而增大。
1 、导体的电阻是导体本身的一种性质，它的大小
取决于导体的材料、长度和横截面积。
二、电阻与哪些因素有关
2 、进一步研究表明，导体的电阻还跟温度有关。
1、下列有关电阻的说法正确的是（ ）A． 导体的电阻越大，表明导体的导电能力越强B． 导体的电阻与导体两端的电压成正比C． 导体中的电流为零时电阻也为零D． 导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
2、有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（ ）A． 甲的电阻最大 B． 丁的电阻最大 C． 乙的电阻最大 D． 丙的电阻最大
随堂练习
D
B
3、小明用如图所示的器材研究“影响电阻大小的因素”。a,b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）A. 利用此装置能探究导体电阻的大小和横截面积、长度的关系B. 利用此装置只能探究导体电阻大小和横截面积的关系C. 小灯泡越亮，表示接入的合金丝电阻越大D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
B
4、为维护消费者权益,某技术监督部门对市场上的电线产品进行抽查,发现有一个品牌的铜芯电线不符合规格:电线直径明显比说明书上标有的直径要小。这种电线不符合规格的主要原因是( 　　)A.电线的温度引起电阻偏大B.电线的材料引起电阻偏大C.电线的横截面积引起电阻偏小D.电线的横截面积引起电阻偏大
D
5、一块厚薄均匀的长方体铁块如图,分别沿图中所示的不同方向接入电路,则( 　　)
A.沿AB方向接入电路时电阻最小B.沿CD方向接入电路时电阻最小C.沿EF方向接入电路时电阻最小D.沿各个方向接入电路时的电阻一样大
B
6、从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大(　　)
A. 剪出adfe B. 剪出efcb
C. 剪出阴影部分的细金属条 D. 保留整块金属板
C
7、一根导线的电阻为R，当将它拉长为原来的2倍后，电阻变为（ ）A.R B.2R C.3R D.4R
8、如图所示的实验装置,闭合两开关后,未点燃酒精灯时,现象是电流表　 　(选填“甲”“乙”或“甲、乙都”)有示数;点燃酒精灯,在加热过程中发现电流表示数　 　(选填“都变大”“都变小”“甲变大乙变小”或“甲变小乙变大”)。
甲变大乙变小
D
乙
9、如图所示，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻 B的电阻；若将它们串联在电路中，则通过A的电流 通过B的电流。(均选填“大于”“小于”或“等于”)
10、用久了的白炽灯灯泡内壁会变黑，其原因是钨丝先升华后_____，与新买的同一规格的白炽灯灯丝相比，其电阻将_____（选填“变大”、“变小”或“不变”），开灯一会后与刚刚开灯时相比，灯的电阻将_____（选填“变大”、“变小”或“不变”）
小于
等于
凝华
变大
变大
11、如图所示是四根高压输电线上的一个装置，该装置选用导体制作，它的作用是将四根输电线________（填“串联”或“并联”）起来，相当于增大了输电线的________，从而减小了输电线的__________。
并联
横截面积
电阻
12、阅读下列一段文字，回答问题： 我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度，横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为，
其中R、L、S分别表示导体的电阻、导体的长度和横截面积而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率材料电阻率的大小与什么有关 小红提出如下猜想： 猜想1：电阻率与材科的长度有关： 猜想2：电阻率与材料的横截面积有关： 猜想3：电阻率与材料的种类有关．于是小红找来小同规格的导线进行测量，实验数据见下表：
实验序号 材料 长度L/m 横截面积S/m 电阻R/Ω 电阻率ρ
1 铜 1.0 1.0×10-7 0.17 1.7×10-8
2 铜 2.0 1.0×10-7 0.34 1.7×10-8
3 铜 1.0 0.5×10-7 0.34 1.7×10-8
4 铁 1.0 1.0×10-7 1.0 1.0×10-7
5 镍铬合金 1.0 1.0×10-7 11.0 1.1×10-6
（1）写出电阻率ρ在国际单位制中的单位是________． （2）分析比较实验序号1、2的数据，可以初步确定猜想1是________ (正确／错误)的： （3）分析比较实验序号________的数据，可以初步确定猜想2是错误的 （4）分析比较实验序号1、4、5的数据，可得到的初步结论是________． （5）根据表中的数据，如果要制作一个滑动变阻器，应选用______________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________ (大／小)
Ω m
错误
1,3
猜想3是正确的
镍铬合金
大
