14.3欧姆定律的应用

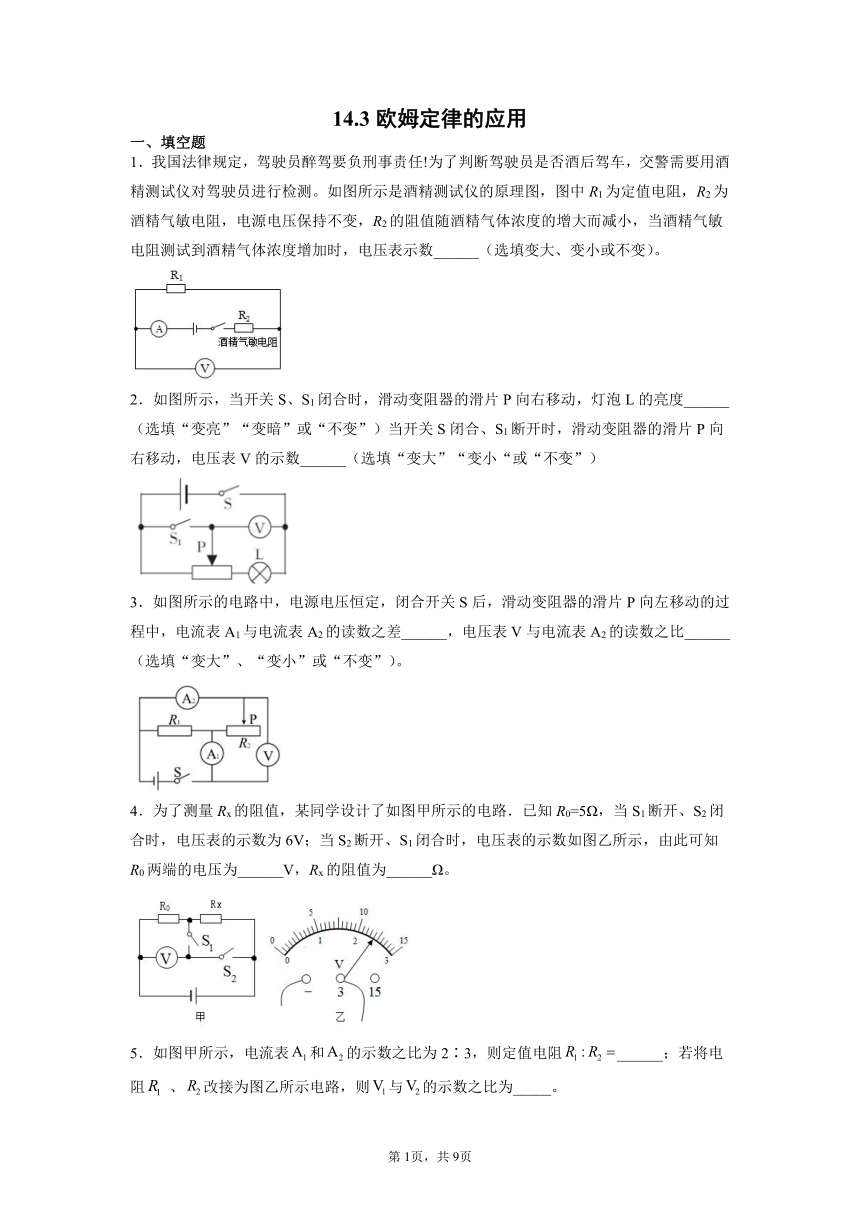

一、填空题
1．我国法律规定，驾驶员醉驾要负刑事责任!为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数______（选填变大、变小或不变）。
2．如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度______（选填“变亮”“变暗”或“不变”）当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示数______（选填“变大”“变小“或“不变”）
3．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，电流表A1与电流表A2的读数之差______，电压表V与电流表A2的读数之比______（选填“变大”、“变小”或“不变”）。
4．为了测量Rx的阻值，某同学设计了如图甲所示的电路．已知R0=5Ω，当S1断开、S2闭合时，电压表的示数为6V；当S2断开、S1闭合时，电压表的示数如图乙所示，由此可知R0两端的电压为______V，Rx的阻值为______Ω。
5．如图甲所示，电流表和的示数之比为2∶3，则定值电阻______；若将电阻 、改接为图乙所示电路，则与的示数之比为_____。

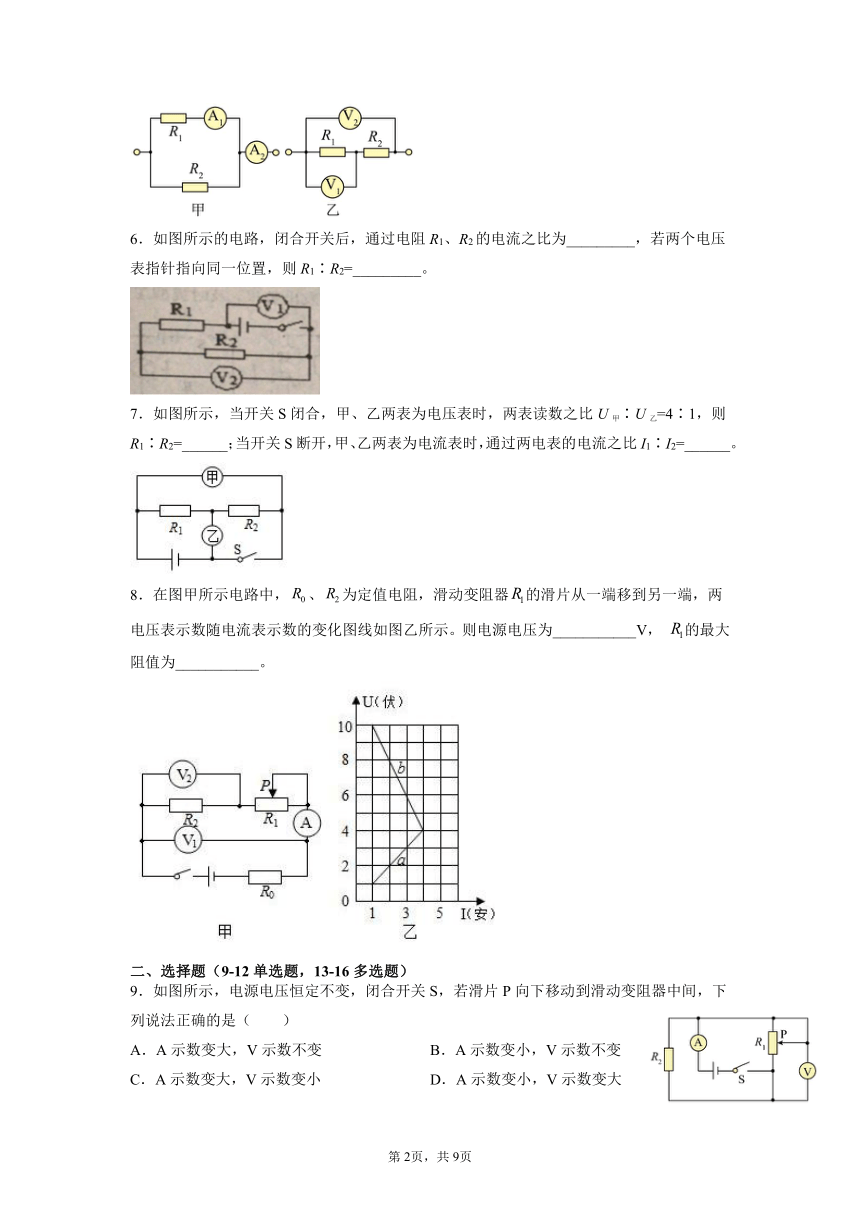

6．如图所示的电路，闭合开关后，通过电阻R1、R2的电流之比为_________，若两个电压表指针指向同一位置，则R1∶R2=_________。
7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则R1∶R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2=______。
8．在图甲所示电路中，、为定值电阻，滑动变阻器的滑片从一端移到另一端，两电压表示数随电流表示数的变化图线如图乙所示。则电源电压为___________V， 的最大阻值为___________。
二、选择题（9-12单选题，13-16多选题）
9．如图所示，电源电压恒定不变，闭合开关S，若滑片P向下移动到滑动变阻器中间，下列说法正确的是（　　）
A．A示数变大，V示数不变 B．A示数变小，V示数不变
C．A示数变大，V示数变小 D．A示数变小，V示数变大

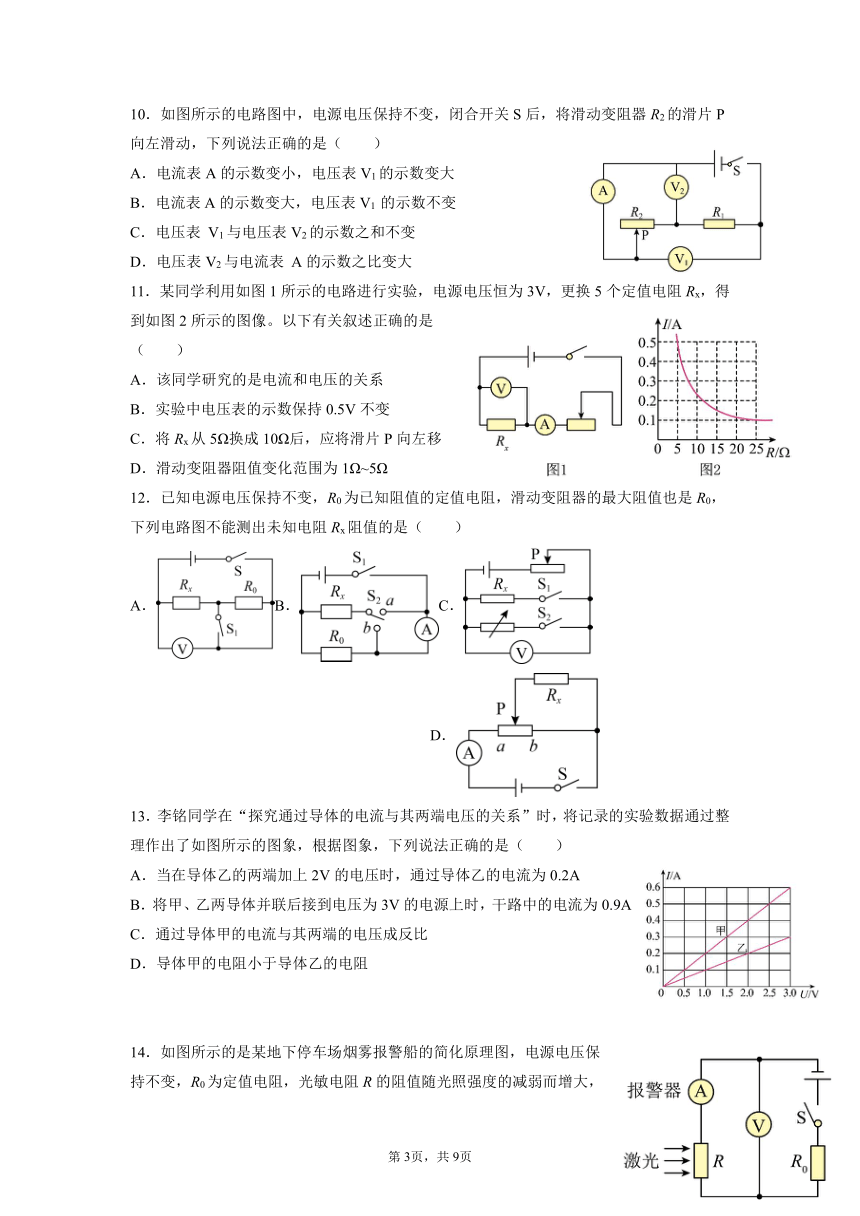

10．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变大，电压表V1 的示数不变
C．电压表 V1与电压表V2的示数之和不变
D．电压表V2与电流表 A的示数之比变大
11．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．滑动变阻器阻值变化范围为1Ω~5Ω
12．已知电源电压保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，下列电路图不能测出未知电阻Rx阻值的是（　　）
A．B．C． D．
13．李铭同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（　　）
A．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.2A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成反比
D．导体甲的电阻小于导体乙的电阻

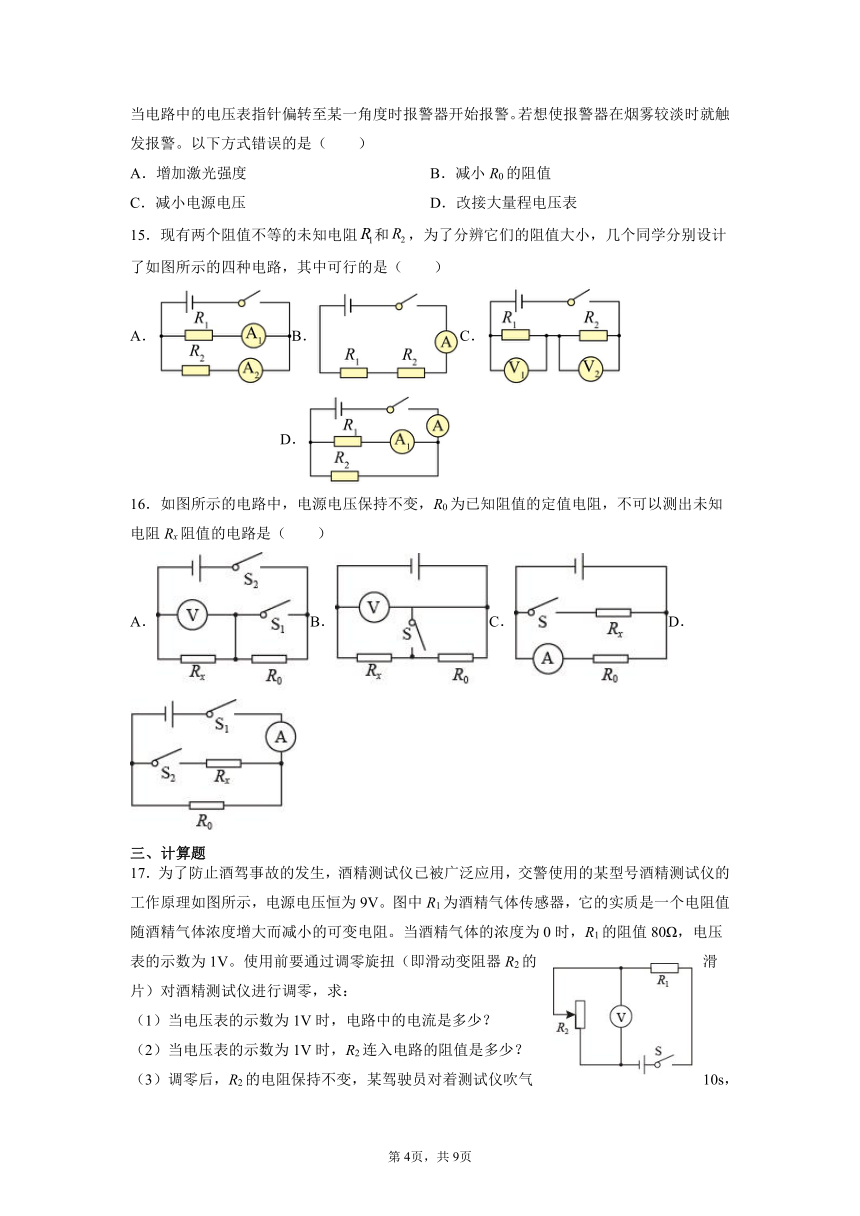

14．如图所示的是某地下停车场烟雾报警船的简化原理图，电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电压表指针偏转至某一角度时报警器开始报警。若想使报警器在烟雾较淡时就触发报警。以下方式错误的是（　　）
A．增加激光强度 B．减小R0的阻值
C．减小电源电压 D．改接大量程电压表
15．现有两个阻值不等的未知电阻和，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中可行的是（　　）
A．B．C． D．
16．如图所示的电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是（　　）
A．B．C．D．
三、计算题
17．为了防止酒驾事故的发生，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V。图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻。当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V。使用前要通过调零旋扭（即滑动变阻器R2的滑片）对酒精测试仪进行调零，求：
（1）当电压表的示数为1V时，电路中的电流是多少？
（2）当电压表的示数为1V时，R2连入电路的阻值是多少？
（3）调零后，R2的电阻保持不变，某驾驶员对着测试仪吹气10s，电压表的示数达到3V，表明驾驶员酒驾，此时酒精气体传感器R1的阻值多大？
18．如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A。求：
（1）电源电压；
（2）当S、S1、S2都闭合时，电流表的示数变化了0.4A，则R3的阻值是多大？
19．如图所示电路中，电源电压保持不变，电流表量程0~0.6A，电压表量程0~15V，R1=40Ω，滑动变阻器的规格为“100Ω 1A”。当开关S1闭合，S2、S3断开时，电流表示数为0.3A，当开关S3闭合，S1、S2断开，变阻器滑片移到某位置时，电压表示数为6V，电流表示数为0.2A。求：
(1)电源电压；
(2)定值电阻R3的阻值；
(3)当开关S1、S2、S3都闭合时，在不损坏电压表和电流表的情况下，变阻器连入电路中阻值的取值范围。
四、实验题
20．实验：测量定值电阻的阻值
（实验器材）待测电阻、滑动变阻器（“20Ω、2A”）、新干电池三节、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、导线若干。
（实验步骤）
(1)请用笔画线代替导线，将图中实物连接完整，要求滑片P向A端移动时电压表示数变小；
(2)将滑片P移至B端后闭合开关，若电流表有示数，电压表无示数，可能的原因是：电压表开路或_______；
(3)检查故障后，闭合开关，移动滑片P使得电压表的示数分别为2V、3V、4V，并记录对应的电流值在下表中：
实验序号 电压U/V 电流I/A 电阻R/Ω 电阻的平均值R/Ω
1 2.0 0.40 5.0
2 3.0 0.58 5.2
3 4.0 0.82 4.9
①记录第一组实验数据后，为了测量电压为3V时定值电阻的阻值，需要将滑片P向_______（选填：、）移动，同时眼睛观察_______；
②记录第二组实验数据后继续操作：_______，闭合开关，调节滑动变阻器使电压表示数为4V，记录电流表示数。
③定值电阻的平均值应记为_______Ω。（结果保留1位小数）
21．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
(1)请你画出“伏安法测定小灯泡电阻”的实验电路图。
(2)滑动变阻器在实验中除保护电路外，还有______作用。同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是______。
(3)经检查无误后，接通电路，向左移动册动变阳器的滑片P，观察到______，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为______Ω，继续向左移动滑片，则可能出现的现象有______（写出一条即可）。
(4)实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论：_______。
22．小明做了以下电学实验。
(1)他用“伏安法”测电阻∶
①请用笔画线代替导线，将如图甲所示的实物电路连接完整__________；
②在连接电路时，开关应__________，滑动变阻器滑片P应位于__________端（选填“A”或“B”）；
③闭合开关，滑动变阴器的滑片P移动到某一位置，电压表的示数为1.5V，电流表的示数如图乙所示，其示数为__________A，则R的阻值是__________Ω。实验中需要多次测量求平均值的目的是__________；
(2)测完电阻后，小明将图中的电阻R换成一个未知阻值的定值电阻Rx，想测量Rx的电阻，在重新连接电路时，发现电流表和滑动变阻器都已损坏。于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图丙所示的电路来测量未知阻值的定值电阻Rx。请把下列实验步骤补充完整：
步骤1∶只闭合开关S1，记下电压表的示数为U1；
步骤2∶再闭合开关S2，记下电压表的示数为U2；
Rx的表达式为Rx=____________________。（用已知和测量的物理量符号表示）
参考答案
1．变大
2．变亮 变小
3．不变 变小
4．2.4 7.5
5．1∶2 1∶3
6．1∶1 4∶1
7．3∶1 3∶4
8．12 9Ω
9．A
10．D
11．D
12．A
13．ABD
14．AD
15．ACD
16．BC
17．（1）0.1A；（2）10；（3）20
18．（1）15V；（2）100Ω
19．(1) 12V；(2) 30Ω；(3)40Ω~100Ω
20． 定值电阻短路 B 电压表示数 断开开关，将电压表改接0~15V的大量程 5.0
21． 改变小灯泡两端的电压 电路连接过程中开关没有断开 电压表示数为2.5V 8.3 小灯泡变亮 小灯泡两端的电压和电流之比不是定值
22． 断开 B 0.3 5
为了减小误差 第6页，共9页
