第13章 电路初探课后练习 2021—2022学年苏科版物理九年级上册（含答案）

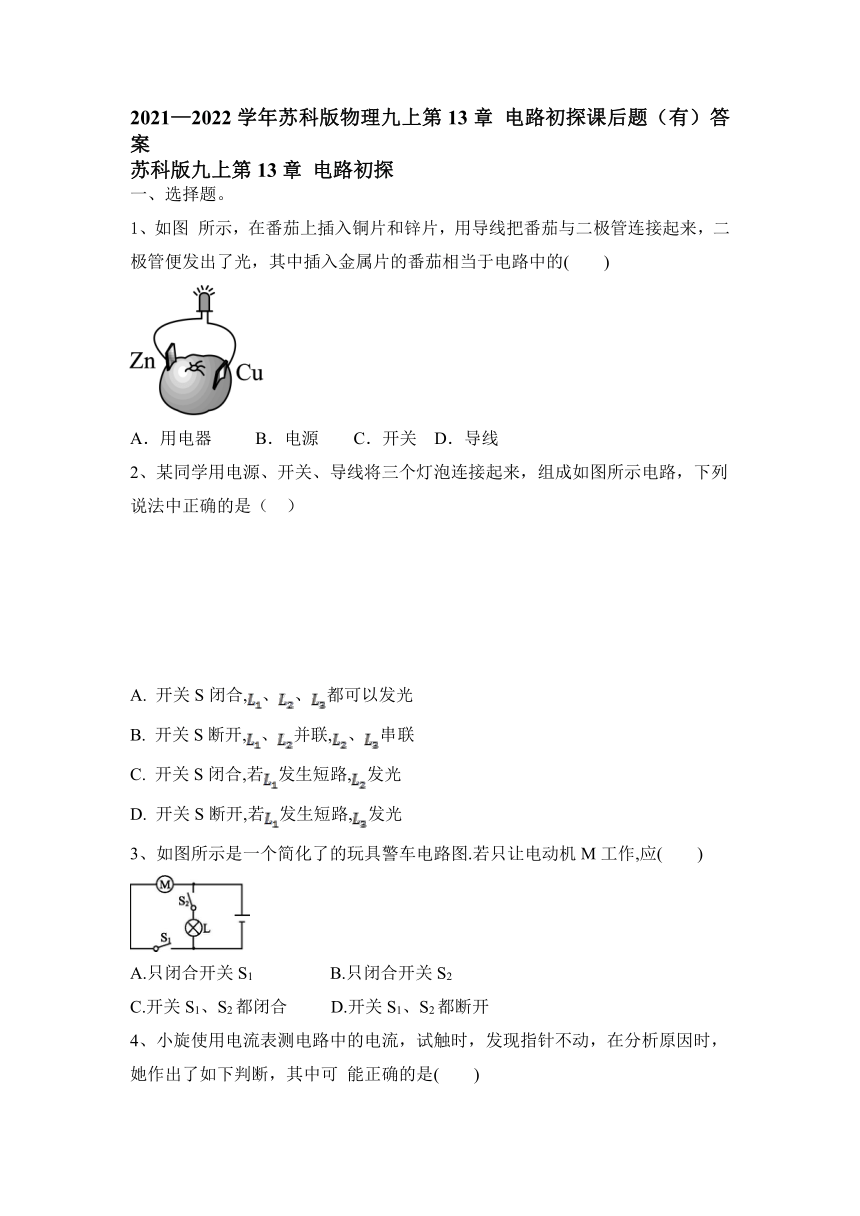

2021—2022学年苏科版物理九上第13章 电路初探课后题（有）答案
苏科版九上第13章 电路初探
一、选择题。
1、如图 所示，在番茄上插入铜片和锌片，用导线把番茄与二极管连接起来，二极管便发出了光，其中插入金属片的番茄相当于电路中的(　　)
A．用电器 　 B．电源 　C．开关 D．导线
2、某同学用电源、开关、导线将三个灯泡连接起来，组成如图所示电路，下列说法中正确的是（ ）
A. 开关S闭合,、、都可以发光
B. 开关S断开,、并联,、串联
C. 开关S闭合,若发生短路,发光
D. 开关S断开,若发生短路,发光
3、如图所示是一个简化了的玩具警车电路图.若只让电动机M工作,应(　　)
A.只闭合开关S1 B.只闭合开关S2
C.开关S1、S2都闭合 D.开关S1、S2都断开

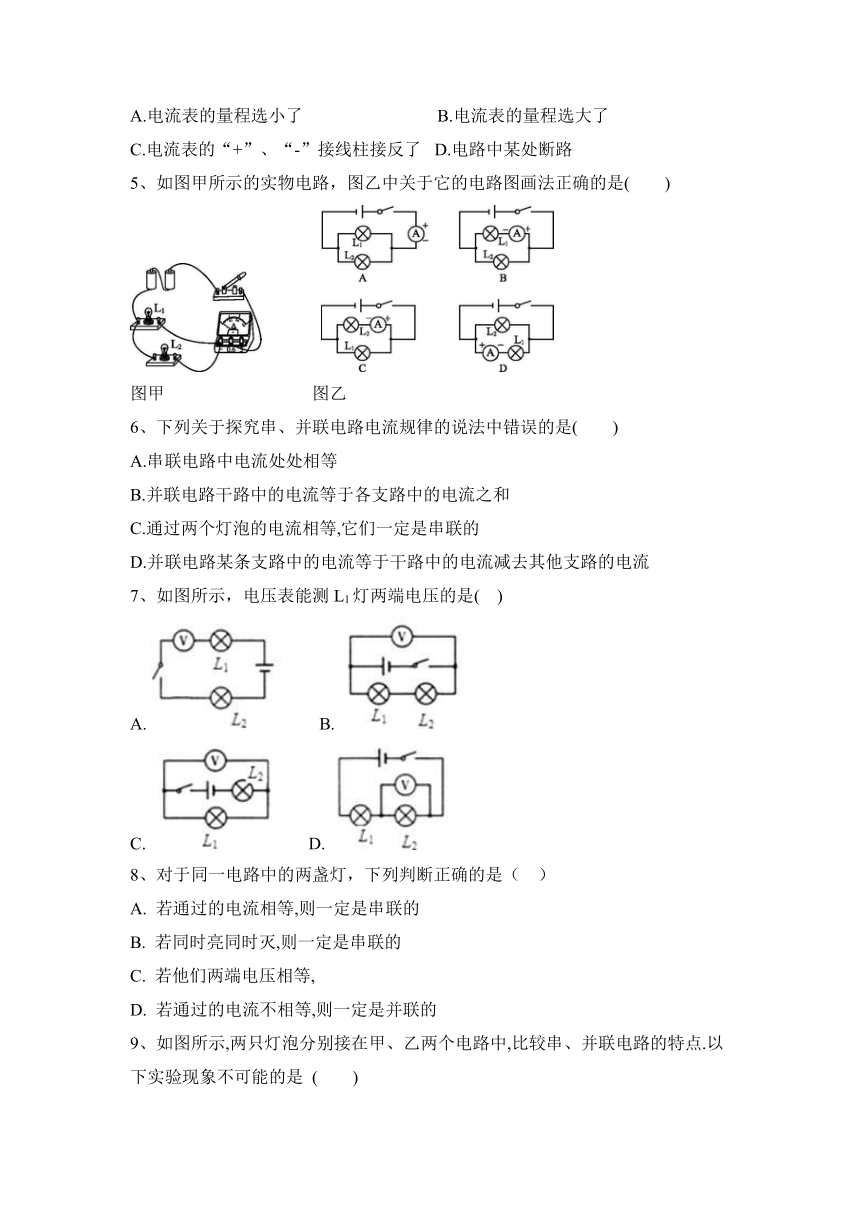

4、小旋使用电流表测电路中的电流，试触时，发现指针不动，在分析原因时，她作出了如下判断，其中可 能正确的是( )
A.电流表的量程选小了 B.电流表的量程选大了
C.电流表的“+”、“-”接线柱接反了 D.电路中某处断路
5、如图甲所示的实物电路，图乙中关于它的电路图画法正确的是(　　)
图甲 图乙
6、下列关于探究串、并联电路电流规律的说法中错误的是(　　)
A.串联电路中电流处处相等
B.并联电路干路中的电流等于各支路中的电流之和
C.通过两个灯泡的电流相等,它们一定是串联的
D.并联电路某条支路中的电流等于干路中的电流减去其他支路的电流
7、如图所示，电压表能测L1灯两端电压的是( )
A. B.
C. D.
8、对于同一电路中的两盏灯，下列判断正确的是（ ）
A. 若通过的电流相等,则一定是串联的
B. 若同时亮同时灭,则一定是串联的
C. 若他们两端电压相等,
D. 若通过的电流不相等,则一定是并联的

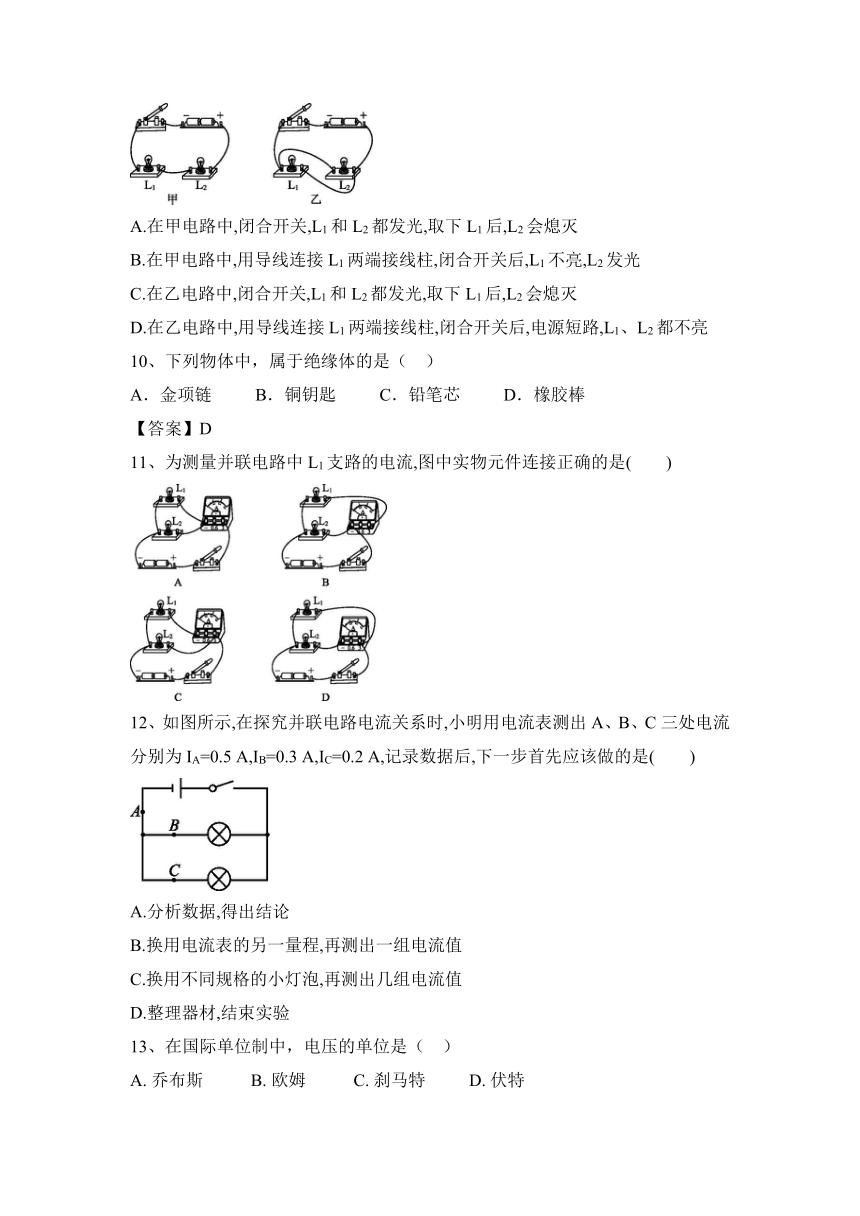

9、如图所示,两只灯泡分别接在甲、乙两个电路中,比较串、并联电路的特点.以下实验现象不可能的是 (　　)
A.在甲电路中,闭合开关,L1和L2都发光,取下L1后,L2会熄灭
B.在甲电路中,用导线连接L1两端接线柱,闭合开关后,L1不亮,L2发光
C.在乙电路中,闭合开关,L1和L2都发光,取下L1后,L2会熄灭
D.在乙电路中,用导线连接L1两端接线柱,闭合开关后,电源短路,L1、L2都不亮
10、下列物体中，属于绝缘体的是（ ）
A．金项链 B．铜钥匙 C．铅笔芯 D．橡胶棒
【答案】D
11、为测量并联电路中L1支路的电流,图中实物元件连接正确的是(　　)
12、如图所示,在探究并联电路电流关系时,小明用电流表测出A、B、C三处电流分别为IA=0.5 A,IB=0.3 A,IC=0.2 A,记录数据后,下一步首先应该做的是(　　)
A.分析数据,得出结论
B.换用电流表的另一量程,再测出一组电流值
C.换用不同规格的小灯泡,再测出几组电流值
D.整理器材,结束实验
13、在国际单位制中，电压的单位是（ ）
A. 乔布斯 B. 欧姆 C. 刹马特 D. 伏特

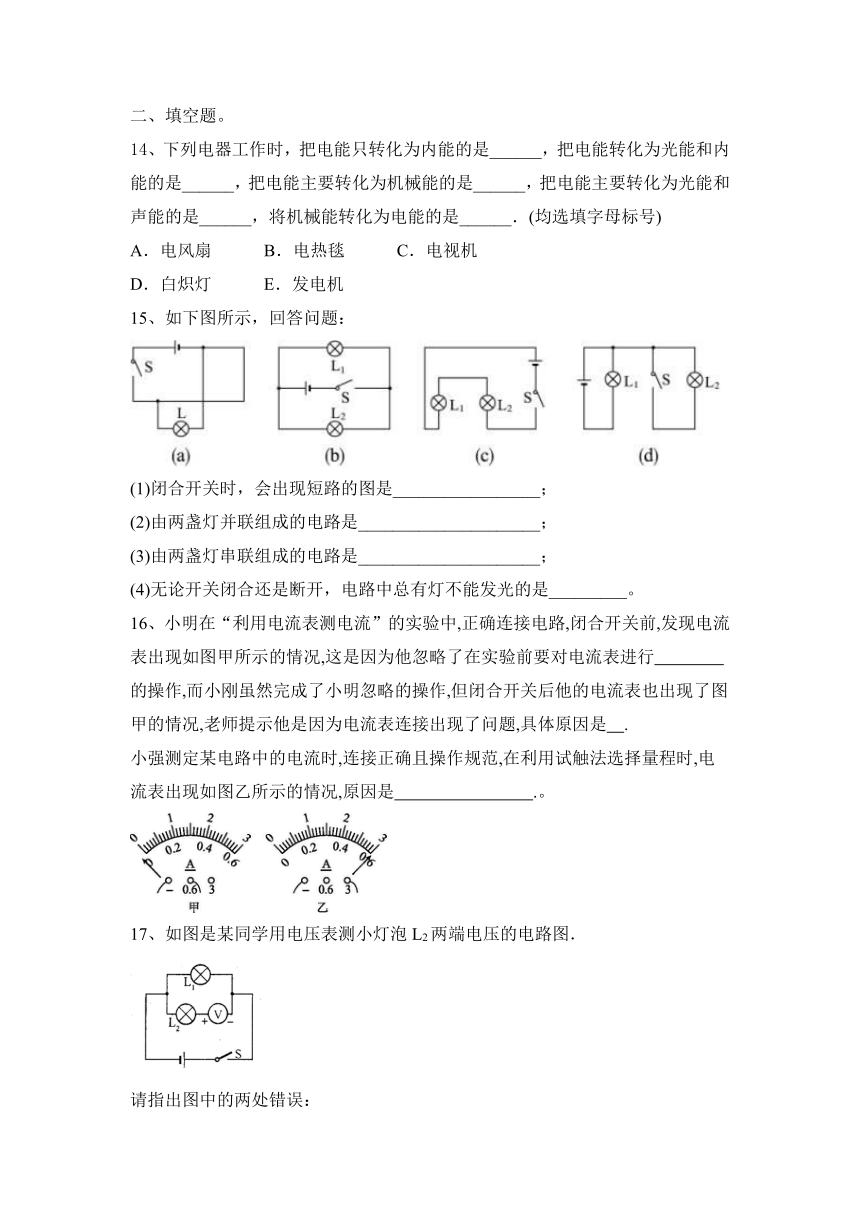

二、填空题。
14、下列电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能主要转化为机械能的是______，把电能主要转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)
A．电风扇　　　B．电热毯　　　C．电视机
D．白炽灯　　　E．发电机
15、如下图所示，回答问题：
(1)闭合开关时，会出现短路的图是_________________；
(2)由两盏灯并联组成的电路是_____________________；
(3)由两盏灯串联组成的电路是_____________________；
(4)无论开关闭合还是断开，电路中总有灯不能发光的是_________。
16、小明在“利用电流表测电流”的实验中,正确连接电路,闭合开关前,发现电流表出现如图甲所示的情况,这是因为他忽略了在实验前要对电流表进行　　　　的操作,而小刚虽然完成了小明忽略的操作,但闭合开关后他的电流表也出现了图甲的情况,老师提示他是因为电流表连接出现了问题,具体原因是　.
小强测定某电路中的电流时,连接正确且操作规范,在利用试触法选择量程时,电流表出现如图乙所示的情况,原因是　 .。
17、如图是某同学用电压表测小灯泡L2两端电压的电路图．
请指出图中的两处错误：

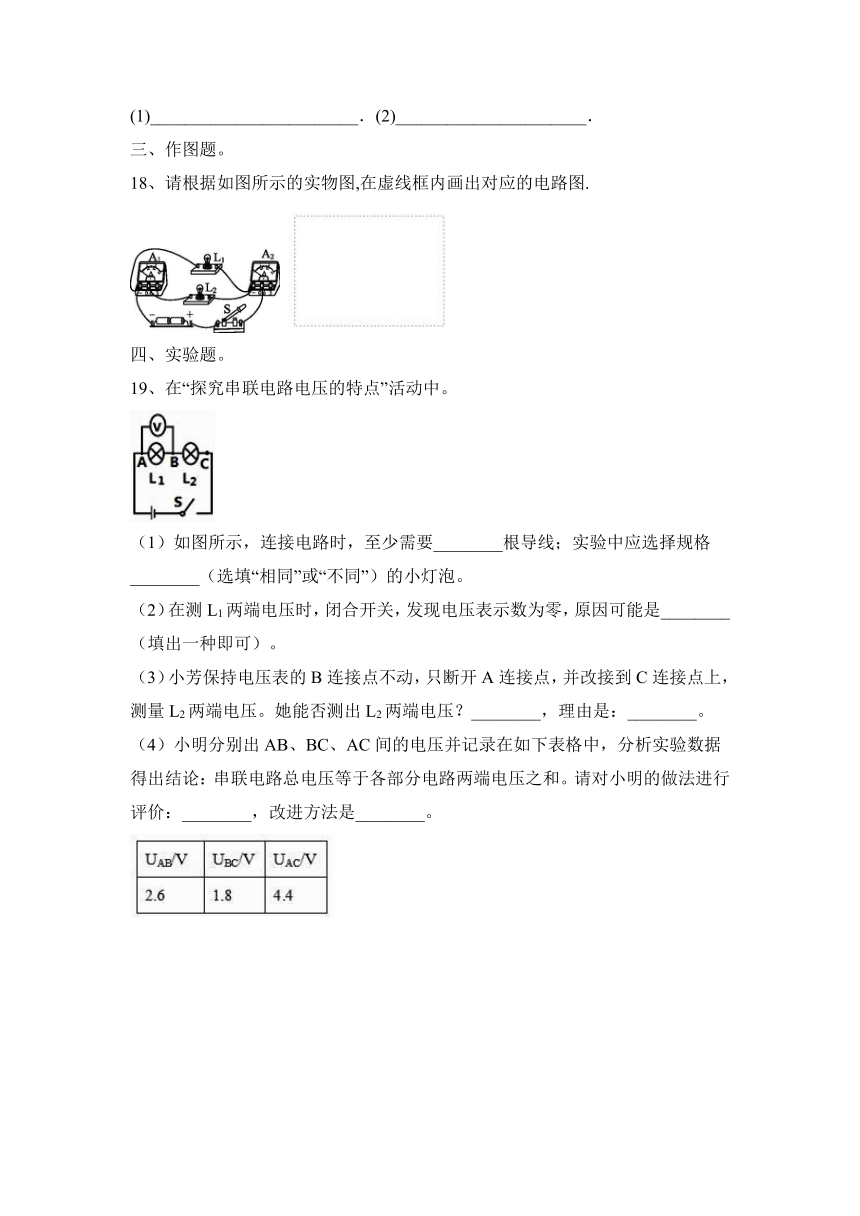

(1)________________________．(2)______________________．
三、作图题。
18、请根据如图所示的实物图,在虚线框内画出对应的电路图.
四、实验题。
19、在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要________根导线；实验中应选择规格________（选填“相同”或“不同”）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？________，理由是：________。
（4）小明分别出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：________，改进方法是________。
2021—2022学年苏科版物理九上第13章 电路初探课后题（有）答案
苏科版九上第13章 电路初探
一、选择题。
1、如图 所示，在番茄上插入铜片和锌片，用导线把番茄与二极管连接起来，二极管便发出了光，其中插入金属片的番茄相当于电路中的(　　)
A．用电器 　 B．电源 　C．开关 D．导线
【答案】B　
2、某同学用电源、开关、导线将三个灯泡连接起来，组成如图所示电路，下列说法中正确的是（ ）
A. 开关S闭合,、、都可以发光
B. 开关S断开,、并联,、串联
C. 开关S闭合,若发生短路,发光
D. 开关S断开,若发生短路,发光
【答案】D
3、如图所示是一个简化了的玩具警车电路图.若只让电动机M工作,应(　　)
A.只闭合开关S1 B.只闭合开关S2
C.开关S1、S2都闭合 D.开关S1、S2都断开
【答案】A　
4、小旋使用电流表测电路中的电流，试触时，发现指针不动，在分析原因时，她作出了如下判断，其中可 能正确的是( )
A.电流表的量程选小了 B.电流表的量程选大了
C.电流表的“+”、“-”接线柱接反了 D.电路中某处断路
【答案】D
5、如图甲所示的实物电路，图乙中关于它的电路图画法正确的是(　　)
图甲 图乙
【答案】A
6、下列关于探究串、并联电路电流规律的说法中错误的是(　　)
A.串联电路中电流处处相等
B.并联电路干路中的电流等于各支路中的电流之和
C.通过两个灯泡的电流相等,它们一定是串联的
D.并联电路某条支路中的电流等于干路中的电流减去其他支路的电流
【答案】C　
7、如图所示，电压表能测L1灯两端电压的是( )
A. B.
C. D.
【答案】C
8、对于同一电路中的两盏灯，下列判断正确的是（ ）
A. 若通过的电流相等,则一定是串联的
B. 若同时亮同时灭,则一定是串联的
C. 若他们两端电压相等,
D. 若通过的电流不相等,则一定是并联的
【答案】D
9、如图所示,两只灯泡分别接在甲、乙两个电路中,比较串、并联电路的特点.以下实验现象不可能的是 (　　)
A.在甲电路中,闭合开关,L1和L2都发光,取下L1后,L2会熄灭
B.在甲电路中,用导线连接L1两端接线柱,闭合开关后,L1不亮,L2发光
C.在乙电路中,闭合开关,L1和L2都发光,取下L1后,L2会熄灭
D.在乙电路中,用导线连接L1两端接线柱,闭合开关后,电源短路,L1、L2都不亮
【答案】C　
10、下列物体中，属于绝缘体的是（ ）
A．金项链 B．铜钥匙 C．铅笔芯 D．橡胶棒
【答案】D
11、为测量并联电路中L1支路的电流,图中实物元件连接正确的是(　　)
【答案】C　
12、如图所示,在探究并联电路电流关系时,小明用电流表测出A、B、C三处电流分别为IA=0.5 A,IB=0.3 A,IC=0.2 A,记录数据后,下一步首先应该做的是(　　)
A.分析数据,得出结论
B.换用电流表的另一量程,再测出一组电流值
C.换用不同规格的小灯泡,再测出几组电流值
D.整理器材,结束实验
【答案】C
13、在国际单位制中，电压的单位是（ ）
A. 乔布斯 B. 欧姆 C. 刹马特 D. 伏特
【答案】D
二、填空题。
14、下列电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能主要转化为机械能的是______，把电能主要转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)
A．电风扇　　　B．电热毯　　　C．电视机
D．白炽灯　　　E．发电机
【答案】B　D　A　C　E　
15、如下图所示，回答问题：
(1)闭合开关时，会出现短路的图是_________________；
(2)由两盏灯并联组成的电路是_____________________；
(3)由两盏灯串联组成的电路是_____________________；
(4)无论开关闭合还是断开，电路中总有灯不能发光的是_________。
【答案】 (1)（a） (2)（b） (3)（c） (4)（d）
16、小明在“利用电流表测电流”的实验中,正确连接电路,闭合开关前,发现电流表出现如图甲所示的情况,这是因为他忽略了在实验前要对电流表进行　　　　的操作,而小刚虽然完成了小明忽略的操作,但闭合开关后他的电流表也出现了图甲的情况,老师提示他是因为电流表连接出现了问题,具体原因是　.
小强测定某电路中的电流时,连接正确且操作规范,在利用试触法选择量程时,电流表出现如图乙所示的情况,原因是　 .。
【答案】调零　电流表的正、负接线柱接反了
被测电流过大,超出了电流表的最大测量值
17、如图是某同学用电压表测小灯泡L2两端电压的电路图．
请指出图中的两处错误：
(1)________________________．(2)______________________．
【答案】(1)电压表正负接线柱接反了　(2)电压表串联在电路中了
三、作图题。
18、请根据如图所示的实物图,在虚线框内画出对应的电路图.
【答案】如图所示：
四、实验题。
19、在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要________根导线；实验中应选择规格________（选填“相同”或“不同”）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？________，理由是：________。
（4）小明分别出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：________，改进方法是________。
【答案】（1）6；不同 （2）电压表断路或短路
（3）不能；电压表的正负接线柱接反了
（4）根据一次实验得出的结论具有偶然性；应更换规格不同的灯泡进行多次实验
