第十九章 第1节 家庭电路 2021-2022学年人教版物理九年级（含答案）

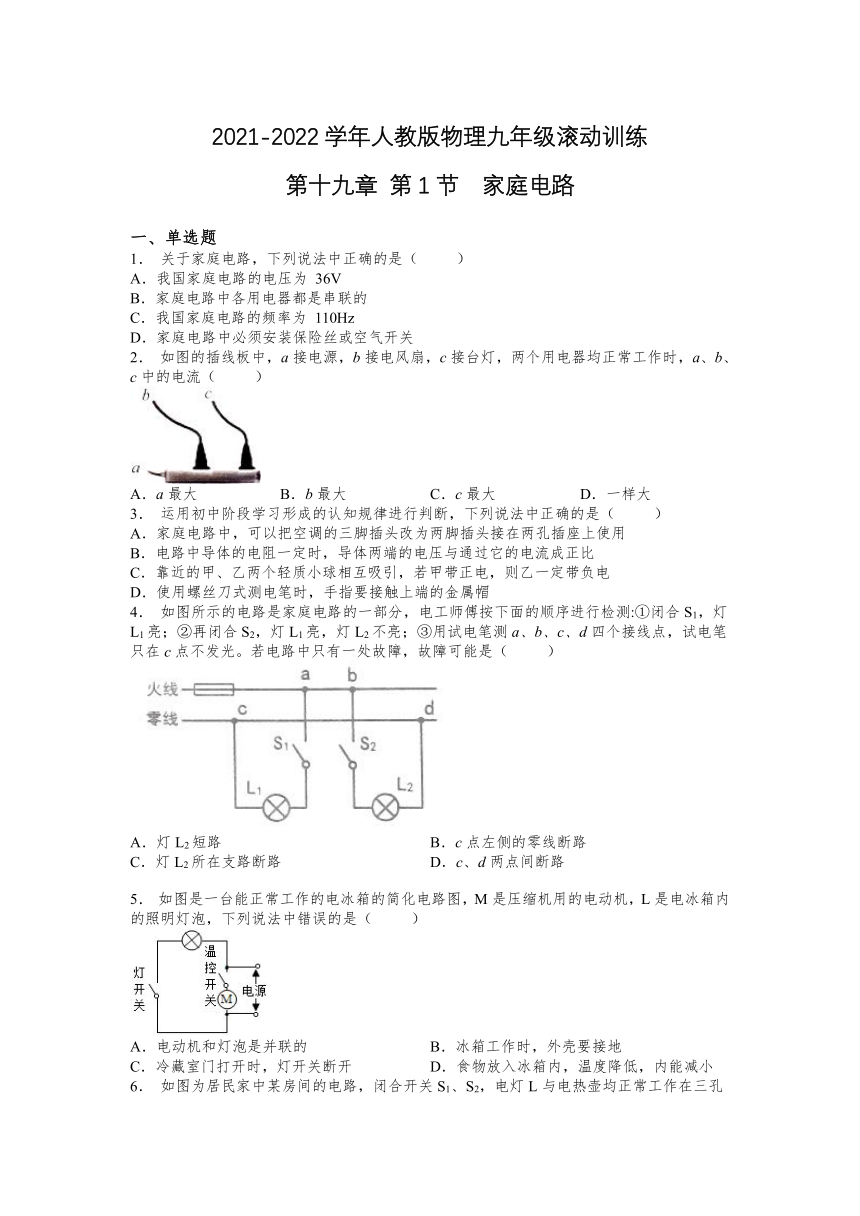

2021-2022学年人教版物理九年级滚动训练
第十九章 第1节 家庭电路
一、单选题
1． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关
2． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
3． 运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
4． 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
5． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小

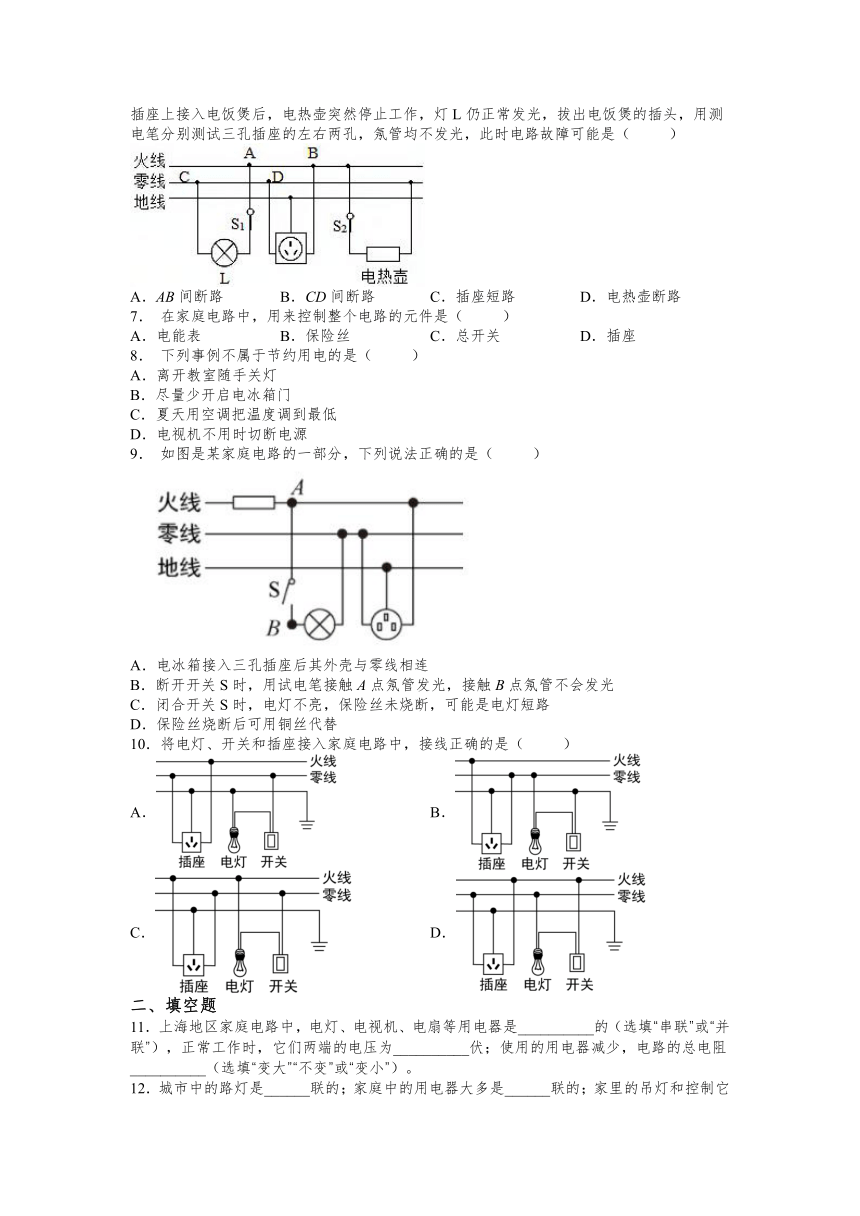

6． 如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
7． 在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
8． 下列事例不属于节约用电的是（ ）
A．离开教室随手关灯
B．尽量少开启电冰箱门
C．夏天用空调把温度调到最低
D．电视机不用时切断电源
9． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
10．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
二、填空题
11．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
12．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
13．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
14．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
15．如图所示的电路中，电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，其中电灯和插座是______联（填“串”或“并”），电路中连接错误的是______，改正方法是______．
16．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
17．我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
18．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
19．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
20．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
三、作图题
21．在图丙中完成家庭电路的连接，使其符合安全用电的要求。
22．如图所示，完成家庭电路的连接（要求：开关只控制螺口灯泡）。
（____）
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A D D C A C C B D
二、填空题
11．并联 220 变大
12．并 并 串联
13．B b
14．火线 220
15．并 插座 三孔插座上面的孔接地线，左孔接零线
16．并 0.2
17．220 并联 火
18．火 金属外壳
19．并 串 并
20．并联 开关
三、作图题
21．
22．
