2021-2022学年人教版物理九年级核心素养

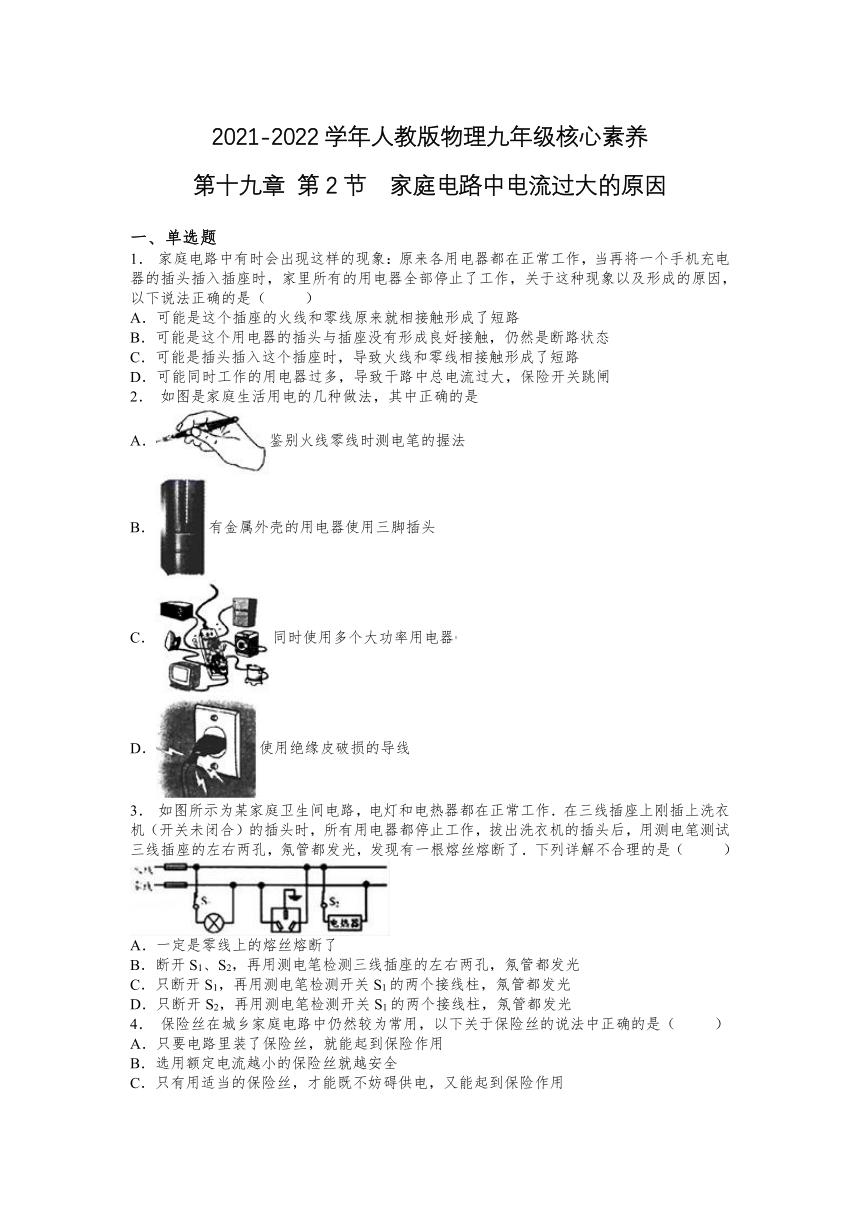

第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
2． 如图是家庭生活用电的几种做法，其中正确的是
A．鉴别火线零线时测电笔的握法
B．有金属外壳的用电器使用三脚插头
C．同时使用多个大功率用电器
D．使用绝缘皮破损的导线
3． 如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了．下列详解不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
4． 保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替

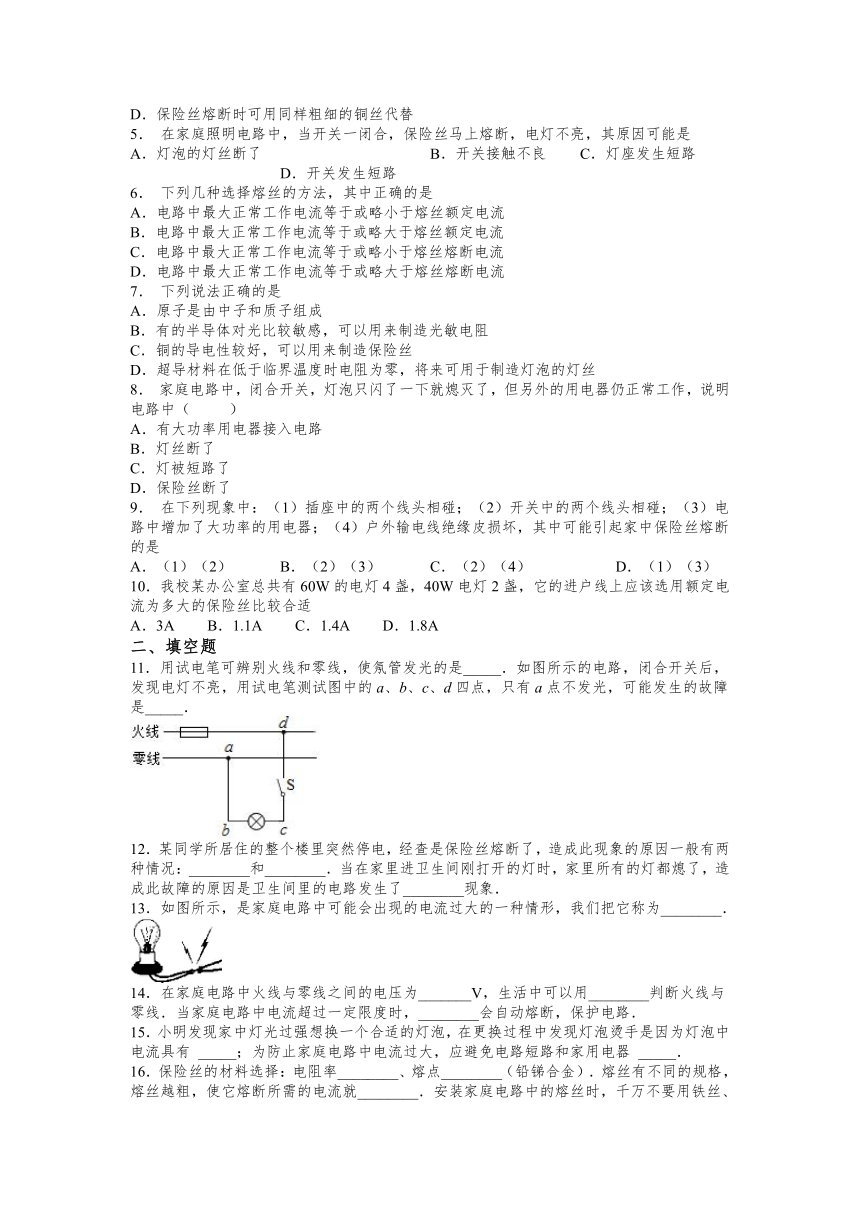

5． 在家庭照明电路中，当开关一闭合，保险丝马上熔断，电灯不亮，其原因可能是
A．灯泡的灯丝断了 B．开关接触不良 C．灯座发生短路 D．开关发生短路
6． 下列几种选择熔丝的方法，其中正确的是
A．电路中最大正常工作电流等于或略小于熔丝额定电流
B．电路中最大正常工作电流等于或略大于熔丝额定电流
C．电路中最大正常工作电流等于或略小于熔丝熔断电流
D．电路中最大正常工作电流等于或略大于熔丝熔断电流
7． 下列说法正确的是
A．原子是由中子和质子组成
B．有的半导体对光比较敏感，可以用来制造光敏电阻
C．铜的导电性较好，可以用来制造保险丝
D．超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝
8． 家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路
B．灯丝断了
C．灯被短路了
D．保险丝断了
9． 在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
10．我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A
二、填空题
11．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
12．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
13．如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为________．
14．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
15．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有 _____；为防止家庭电路中电流过大，应避免电路短路和家用电器 _____．
16．保险丝的材料选择：电阻率________、熔点________（铅锑合金）．熔丝有不同的规格，熔丝越粗，使它熔断所需的电流就________．安装家庭电路中的熔丝时，千万不要用铁丝、铜丝代替，因为________．
17．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
18．“漏电保护器”的作用是____________________．
19．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
20．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
2021-2022学年人教版物理九年级第十九章 第2节 家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B C C A B B D D
二、填空题
11．火线 ab之间断路
12．总功率过大，短路，短路
13．短路
14．220 试电笔 熔丝
15．热效应 总功率过大
16．较大较低越大铁丝和铜丝的电阻小，熔点高，在电流过大时，不会熔断
17．地 大 空气开关
18．电流对人体造成伤害时，自动切断电路，对人起保护作用．
19．低串
20．切断 比较大比较低空气开关
