第十六章 第1节 电压 2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级滚动训练

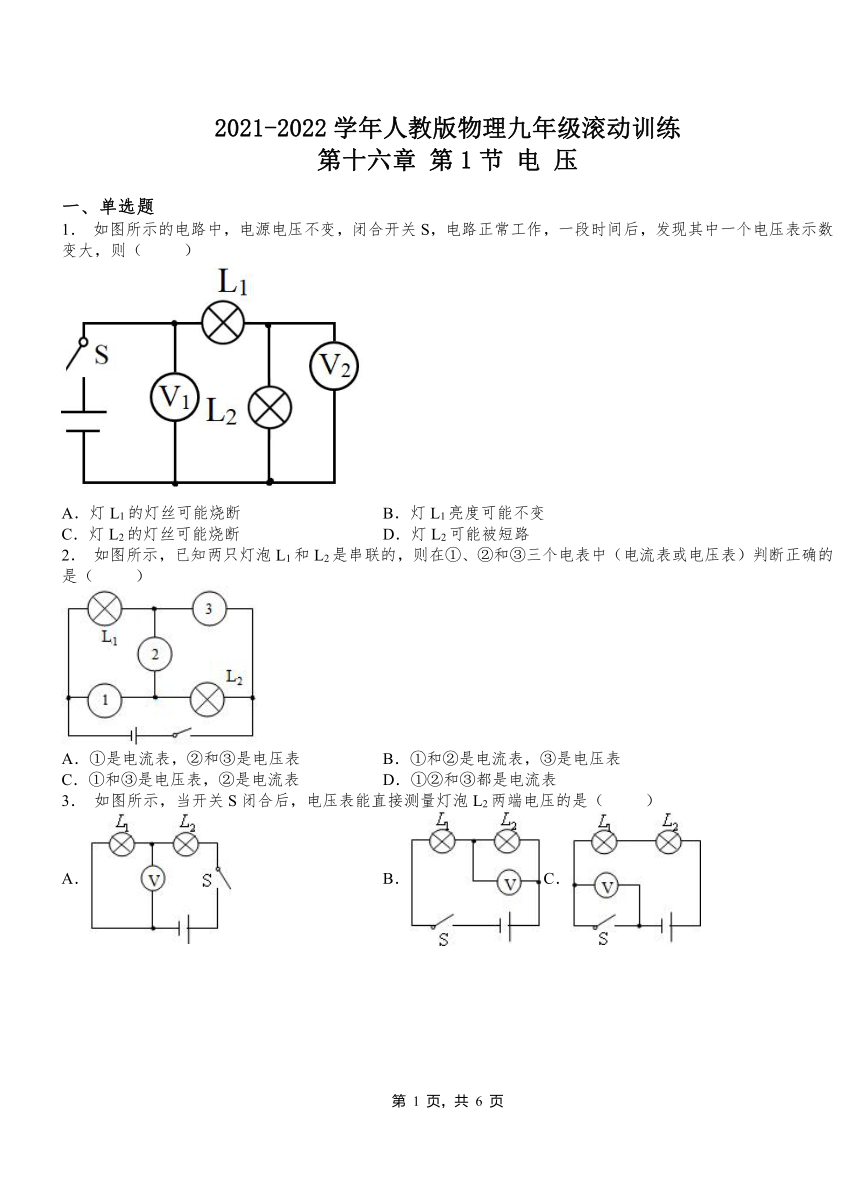

第十六章 第1节 电 压
一、单选题
1． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
2． 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
3． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
4． 下列电路图中正确的是（ ）
A． B． C． D．
5． 一节干电池的电压为（ ）
A．1.5伏 B．24伏 C．36伏 D．110伏
6． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
7． 如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
8． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
9． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V

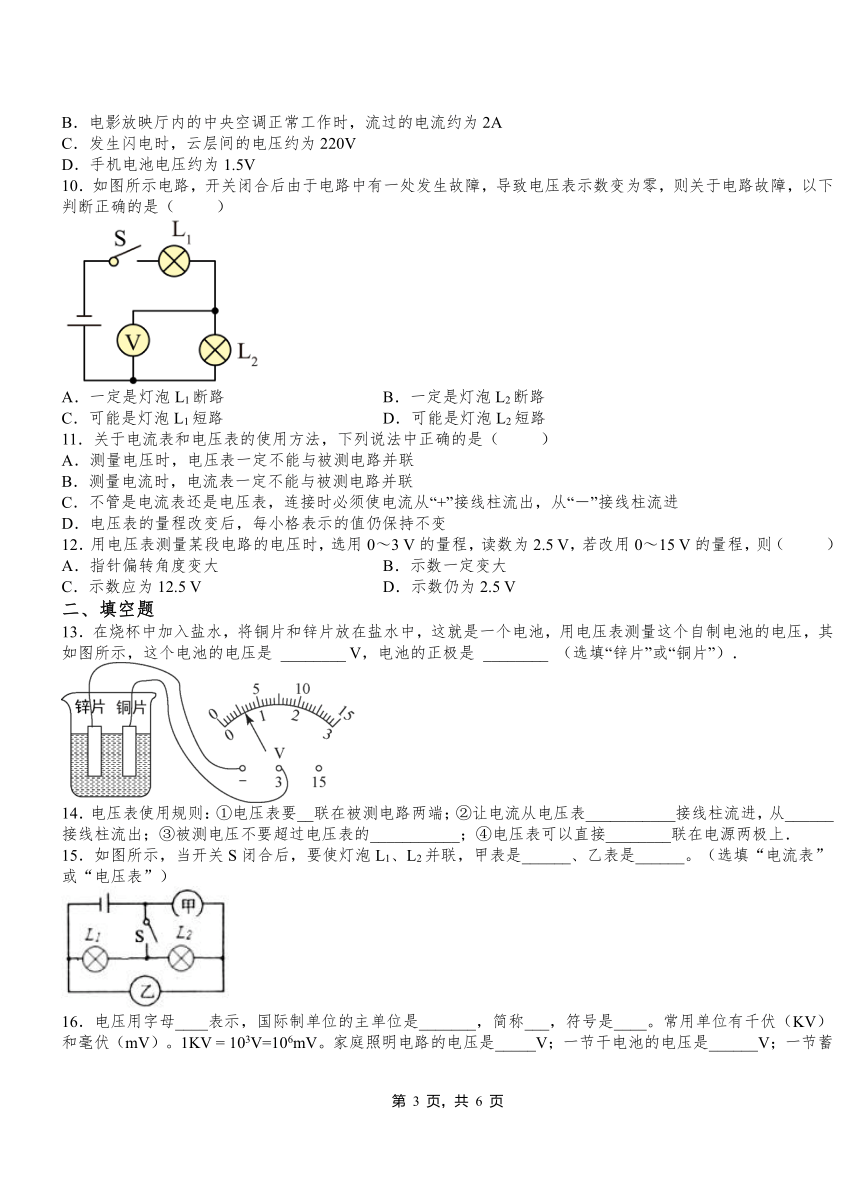

10．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
11．关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
12．用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V
二、填空题
13．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
14．电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上．
15．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
16．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
17．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
18．在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）．请将此实物图转化成电路图____________．
19．教室的日光灯之间是______的（选填“串联”或“并联”），日光灯正常工作的电压是___V。
20．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B B A C B B A D
题号 11 12
答案 B D
二、填空题
13．0.6 铜片
14．并 “_+_” “__—__” 量程 并
15．电压表 电流表
16．U 伏特 伏 V 220 1.5 2 36
17．3 0
18．电压表 电流表
19．并联 220
20．3；220；并．
