第十六章 第2节 串、并联电路中电压的规律练习 2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级滚动训练
第十六章 第2节 串、并联电路中电压的规律
一、单选题

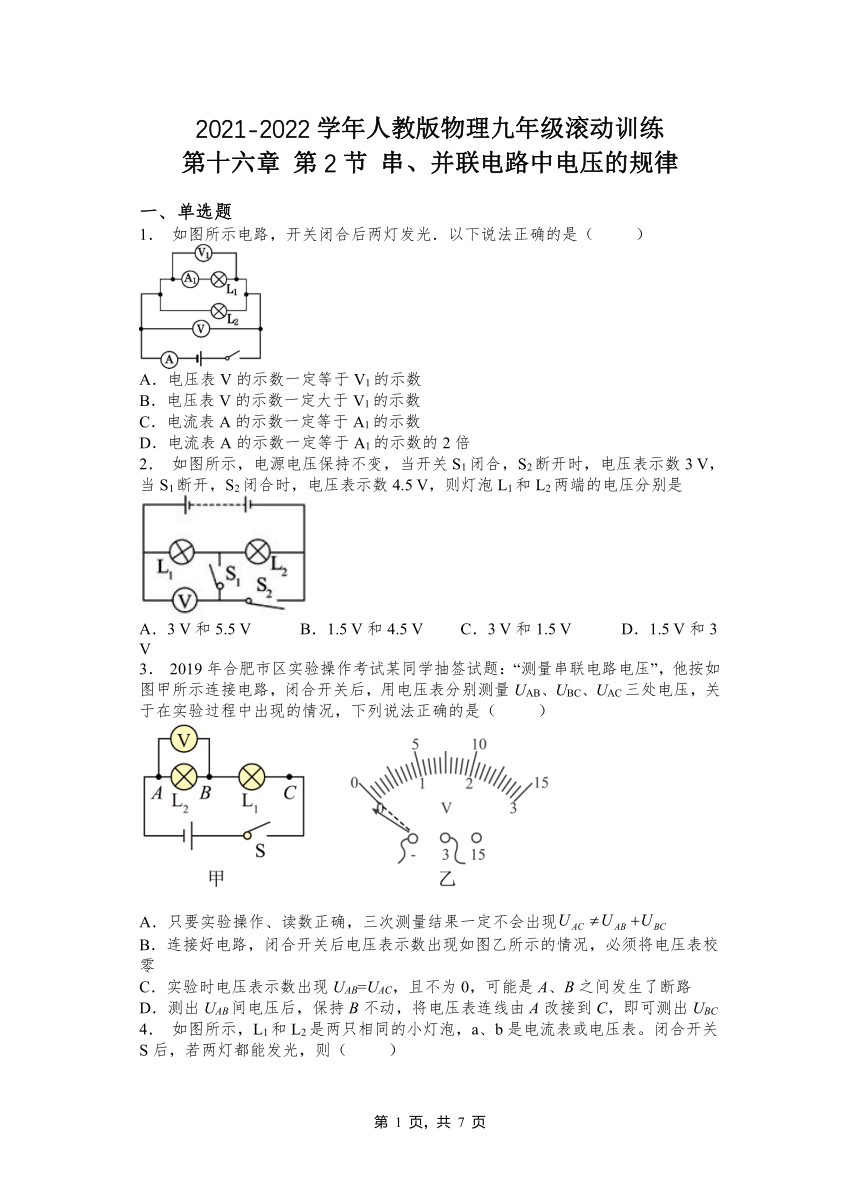

1． 如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
2． 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3 V，当S1断开，S2闭合时，电压表示数4.5 V，则灯泡L1和L2两端的电压分别是
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V
3． 2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC

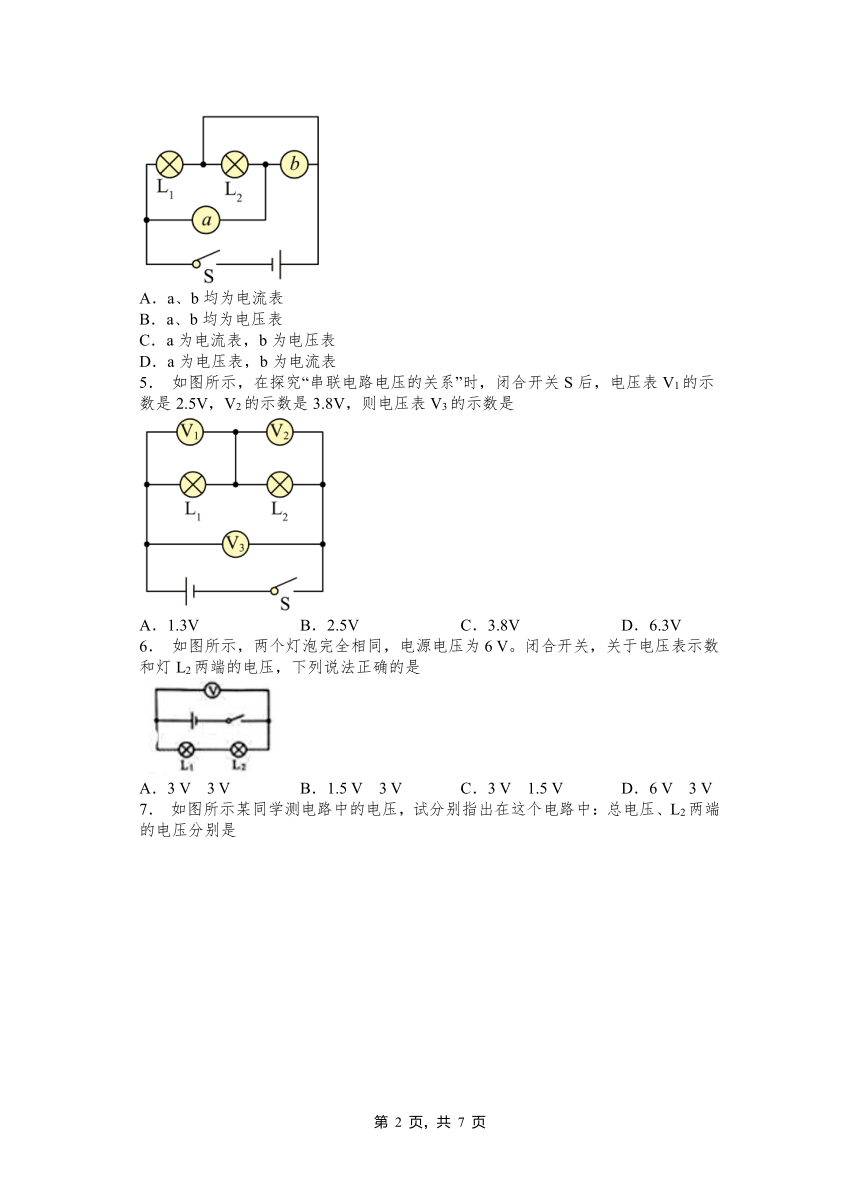

4． 如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
5． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
6． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V

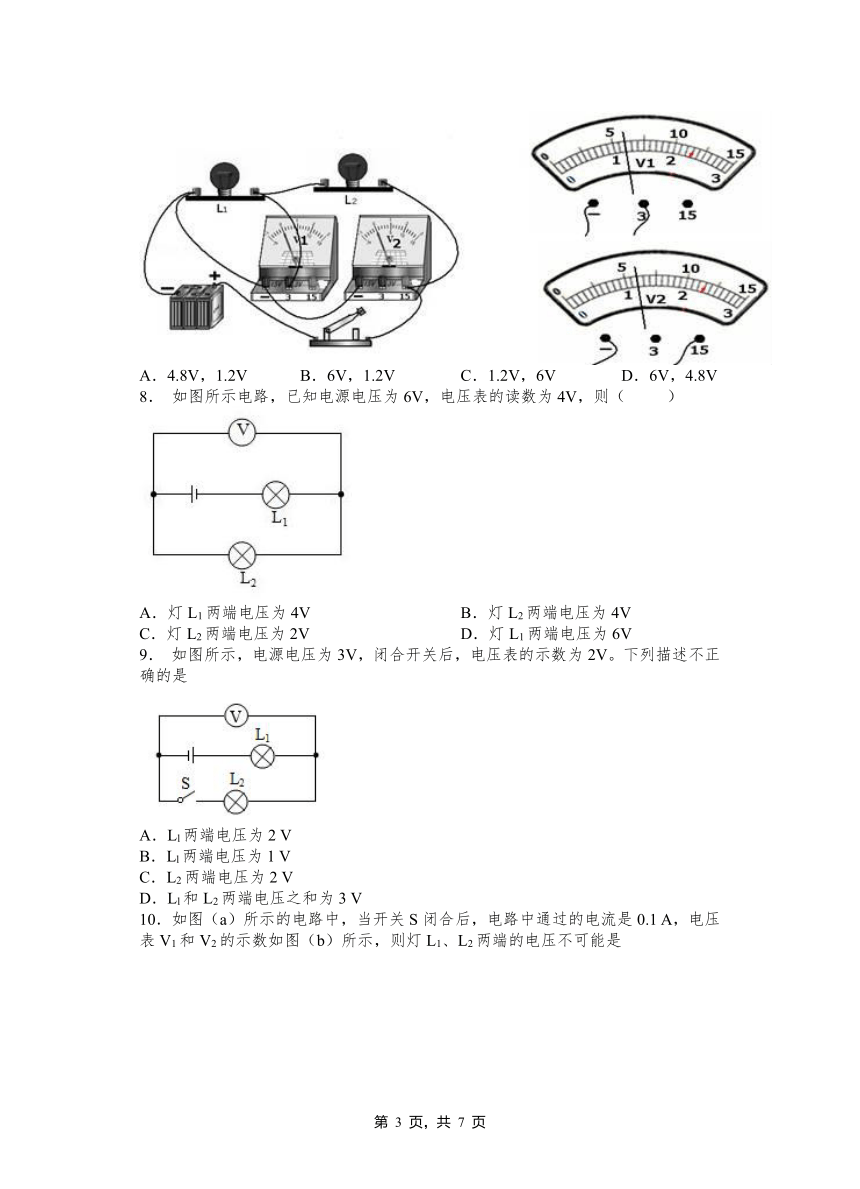

7． 如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压、L2两端的电压分别是
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
8． 如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
9． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V
10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
11．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
12．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
二、填空题
13．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
14．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
15．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
16．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
17．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
18．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
19．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
20．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C C D D D B A D
题号 11 12
答案 A A
二、填空题
13．3.5 6
14． 3 2
15．电源电压 L1 L2 2
16． 3 1 4
17．3.52.5
18．19 串
19．L2 3.6
20．2.5V 3.5V 6V
