第十七章 第4节 欧姆定律在串、并联电路中的应用练习 2021-2022学年人教版物理九年级全一册（含答案）

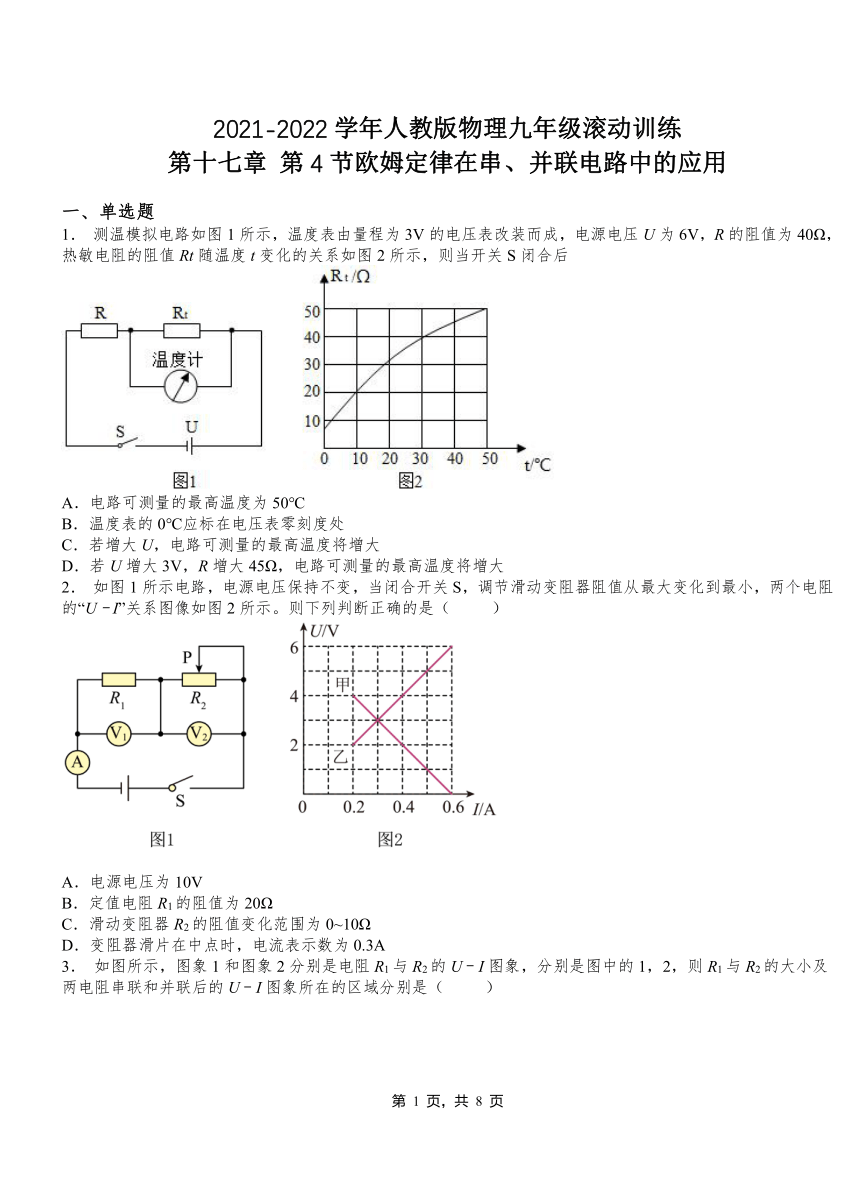

2021-2022学年人教版物理九年级滚动训练
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
2． 如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

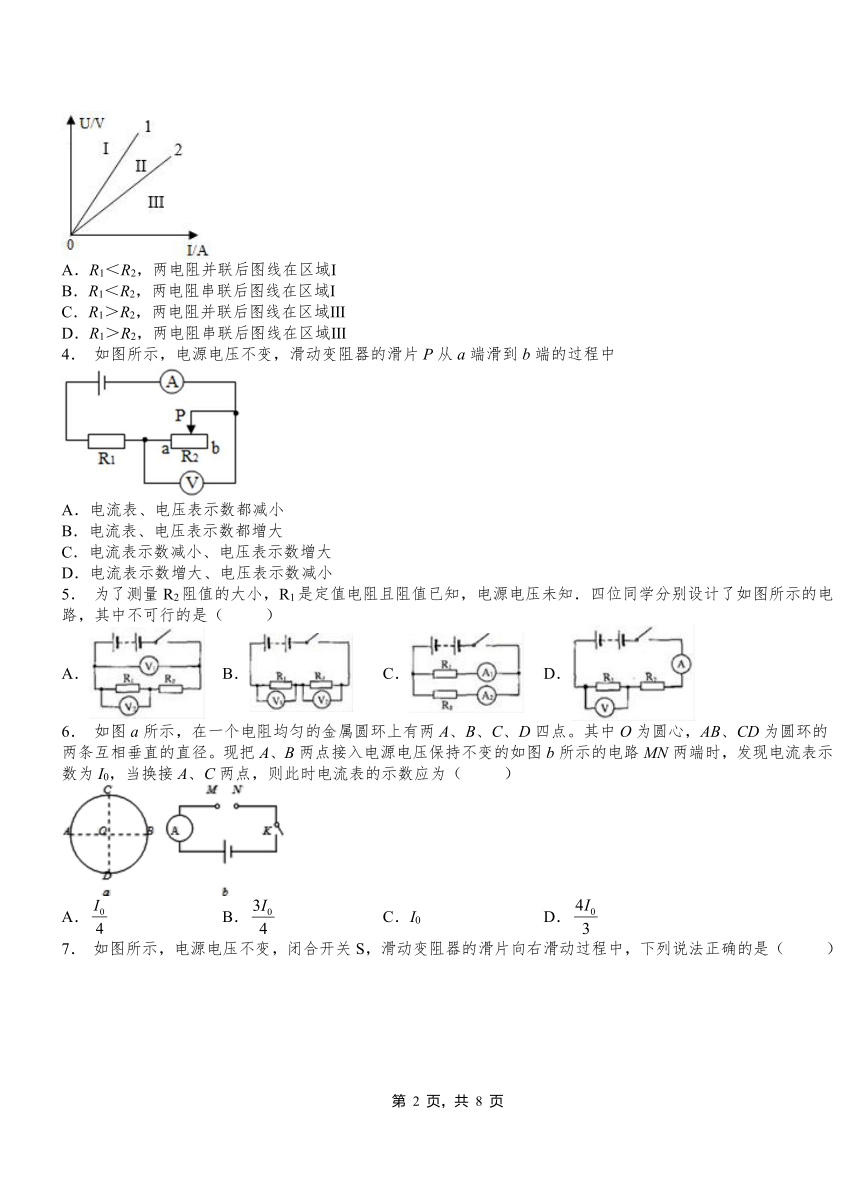

3． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
4． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
5． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．
6． 如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．

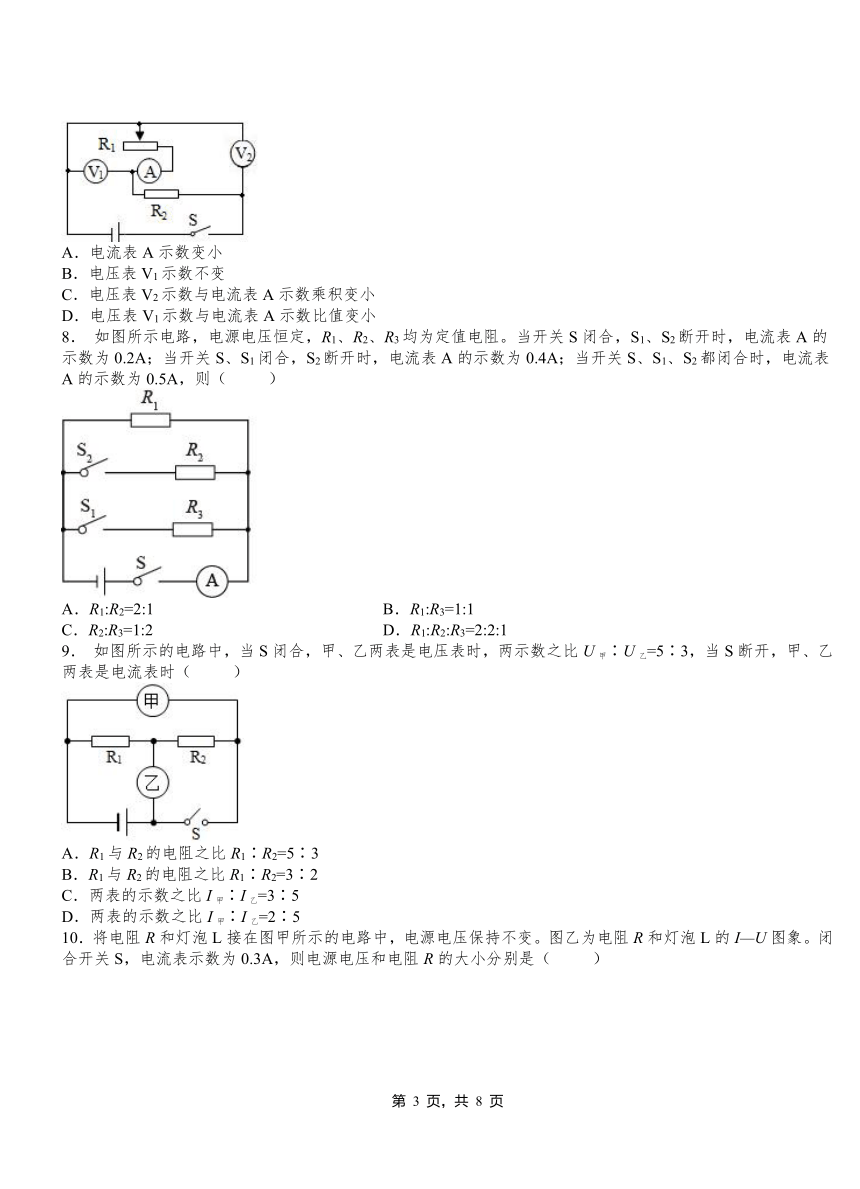

7． 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
8． 如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
9． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5

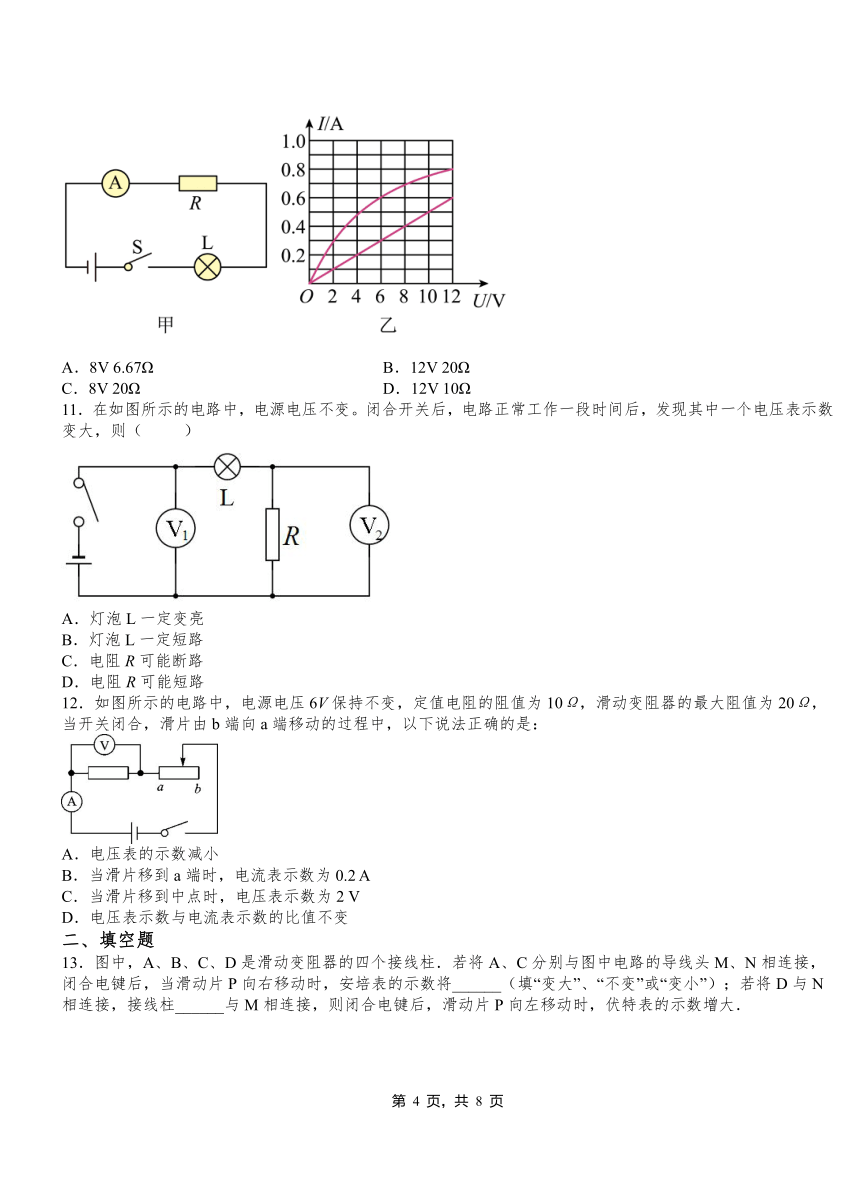

10．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
11．在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯泡L一定变亮
B．灯泡L一定短路
C．电阻R可能断路
D．电阻R可能短路
12．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
二、填空题
13．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
14．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
15．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
16．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
17．在如图所示的电路中，电源电压恒为3.0V，变阻器R2最大阻值为50Ω．当闭合开关S后，在滑动变阻器的滑动触头P向右滑的过程中，电压表示数的变化情况是_________（选填“变大”、“变小”或“不变”）。当P停在某个位置时，电流表A的示数是0.2A，A1的示数是0.1A．则R1的阻值是_________Ω。
18．如图所示，小明自制了一种测定风速的装置，探头和金属杆的滑动变阻器的滑片P相连，可上、下移动，当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向________移动；当风速增大时，电压表的示数将________（选填“变大”、“变小”或“不变”）．
19．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
20．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C C D D D B D C
题号 11 12
答案 C D
二、填空题
13．变小B
14．6 2.25
15．变大 2.7 3 Ω~12 Ω
16．变小 变亮
17．不变 30
18．上 变大
19．S1、S3；S2；S2；S1、S3；S2；短路．
20．15Ω
