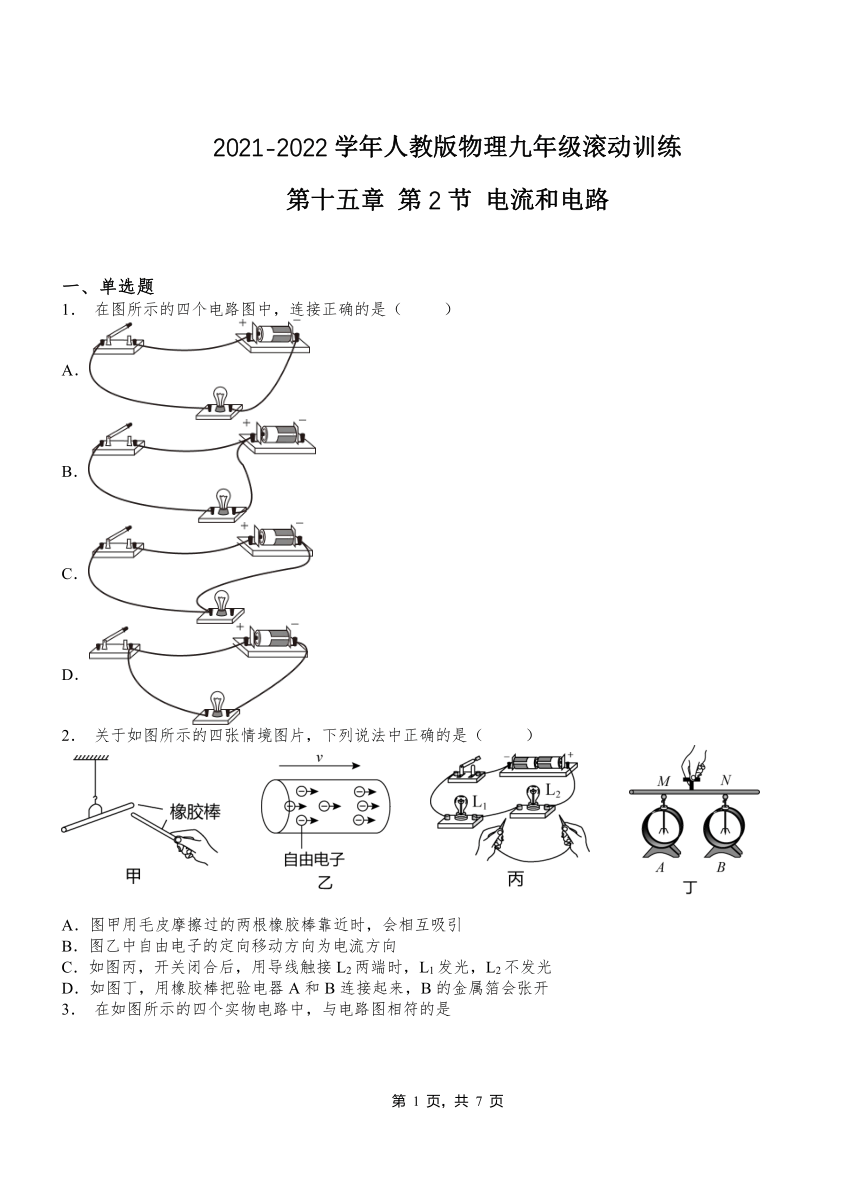

第十五章 第2节 电流和电路练习 2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级滚动训练
第十五章 第2节 电流和电路
一、单选题
1． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
2． 关于如图所示的四张情境图片，下列说法中正确的是（ ）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开

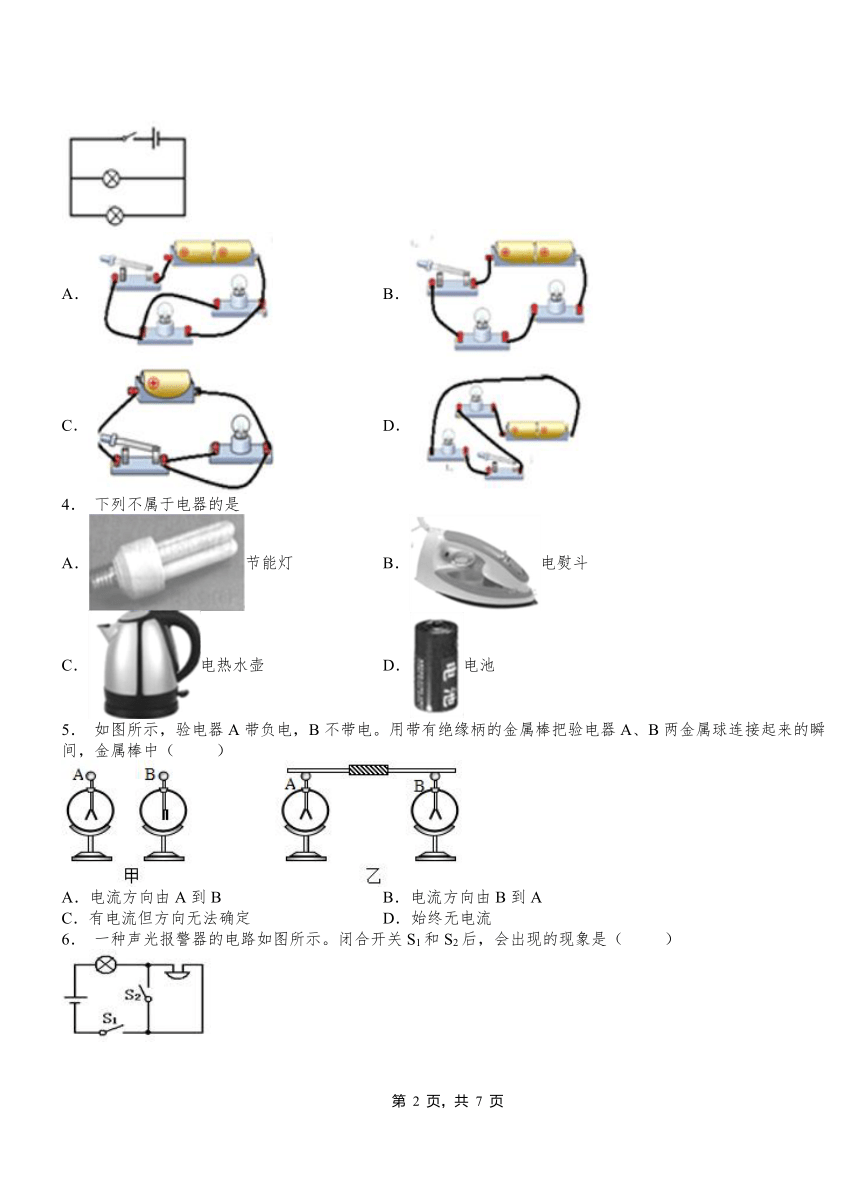

3． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
4． 下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
5． 如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
6． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）

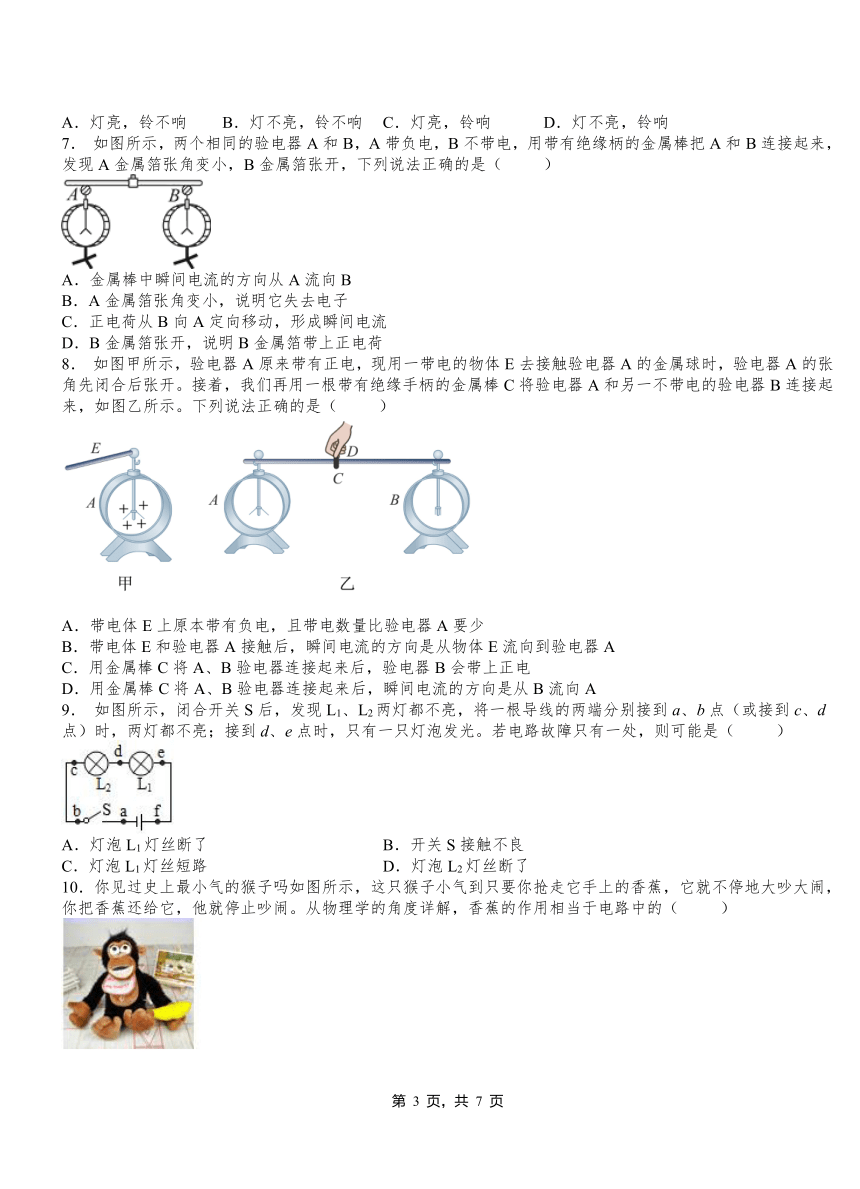

A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
7． 如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷
8． 如图甲所示，验电器A原来带有正电，现用一带电的物体E去接触验电器A的金属球时，验电器A的张角先闭合后张开。接着，我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来，如图乙所示。下列说法正确的是（ ）
A．带电体E上原本带有负电，且带电数量比验电器A要少
B．带电体E和验电器A接触后，瞬间电流的方向是从物体E流向到验电器A
C．用金属棒C将A、B验电器连接起来后，验电器B会带上正电
D．用金属棒C将A、B验电器连接起来后，瞬间电流的方向是从B流向A
9． 如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了
10．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
11．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了
12．关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
二、填空题
13．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹．请你结合所学知识帮助专家进行排爆详解：
（1）定时器（时钟）应该安装在b导线上．在定时阶段，该导线是_____（填“通”或“断”）路，因此起爆器被_____，所以在定时阶段起爆器不会爆炸引爆炸弹．
（2）定时结束时，定时器（时钟）会把b导线_____（填“接通”或“切断”），此时电流_____（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸．
（3）综上可知，定时器（时钟）在定时阶段相当于一个_____（填“闭合”或“断开”）的开关．为使该定时爆炸装置停止工作，应立即剪断导线_____（选填“a”或“b”）．
14．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
15．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
16．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。
17．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
18．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
19．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
20．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A D B A B D A A
题号 11 12
答案 B A
二、填空题
13．通 短路 切断 能 闭合 a
14．其它形式的能 负极到正极
15．开路 单向导电
16．电压 电源 一定 不一定 闭合回路
17．B到A
18．开关 用电器
19．开关
20．吸引轻小物体 排斥 ②
