第十五章 第4节 电流的测量 2021-2022学年人教版物理九年级（含答案）

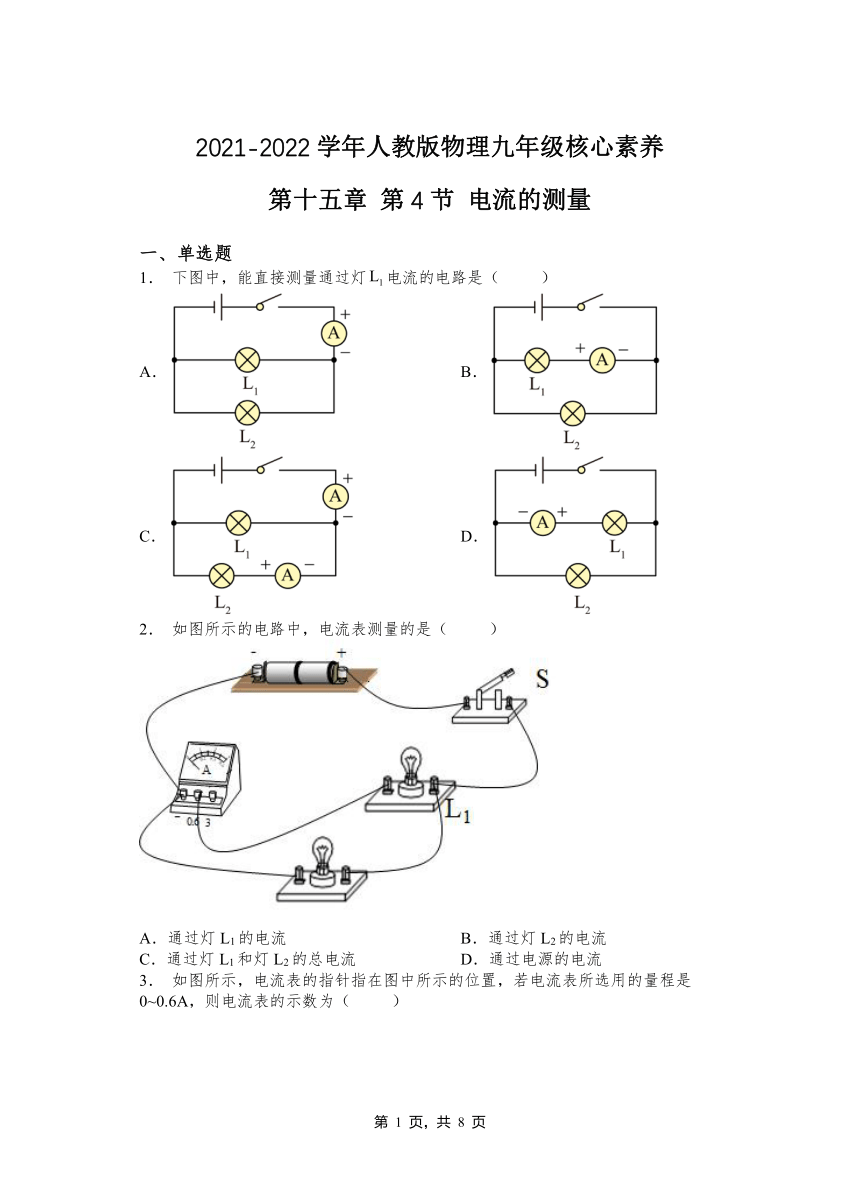

2021-2022学年人教版物理九年级核心素养
第十五章 第4节 电流的测量
一、单选题
1． 下图中，能直接测量通过灯电流的电路是（ ）
A． B．
C． D．
2． 如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
3． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
4． 下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
5． 如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A． B．
C． D．
6． “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
7． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程

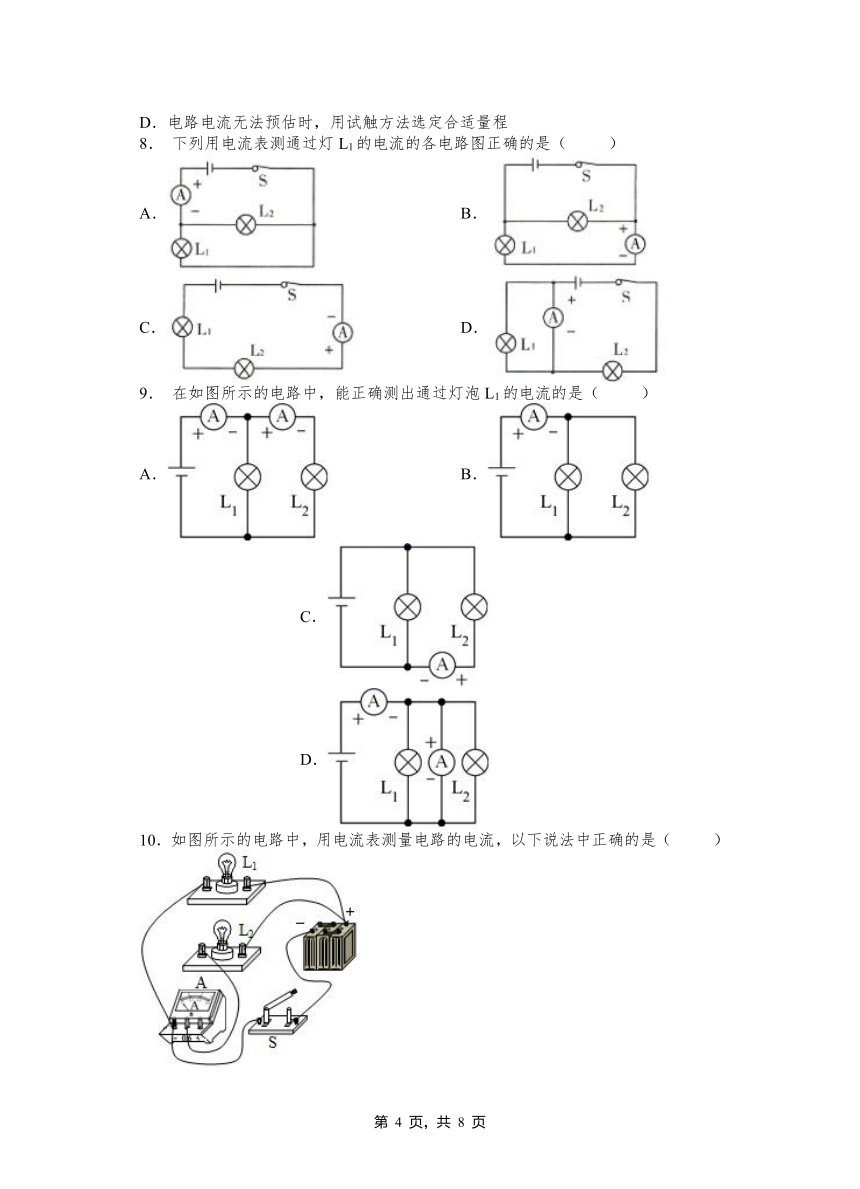

8． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
9． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．
10．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
11．在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
12．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
二、填空题
13．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
14．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
15．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
16．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
17．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
18．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
19．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
20．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A B D B A D C A B
题号 11 12
答案 D C
二、填空题
13．电流强弱I安培A
14．a 0.32A
15．0.1
16．电流表正负接线柱接反 所选量程太小 所选量程太大
17．正负接线柱反接 改接小量程
18．电路电流 量程 串联 正 负
19．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
20．0A-3A2.40A-0.6A0.52
