2021-2022学年人教版物理九年级滚动训练
第十五章 第4节 电流的测量
一、单选题

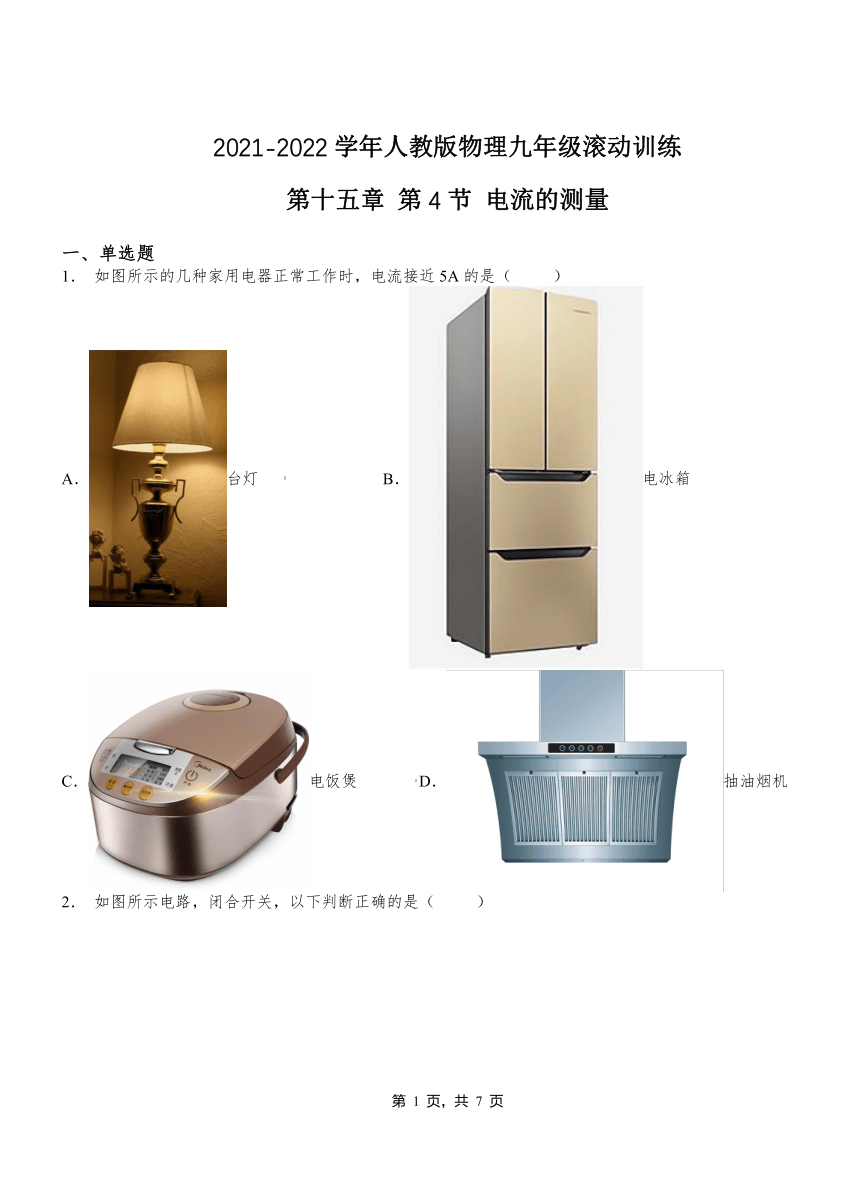

1． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机

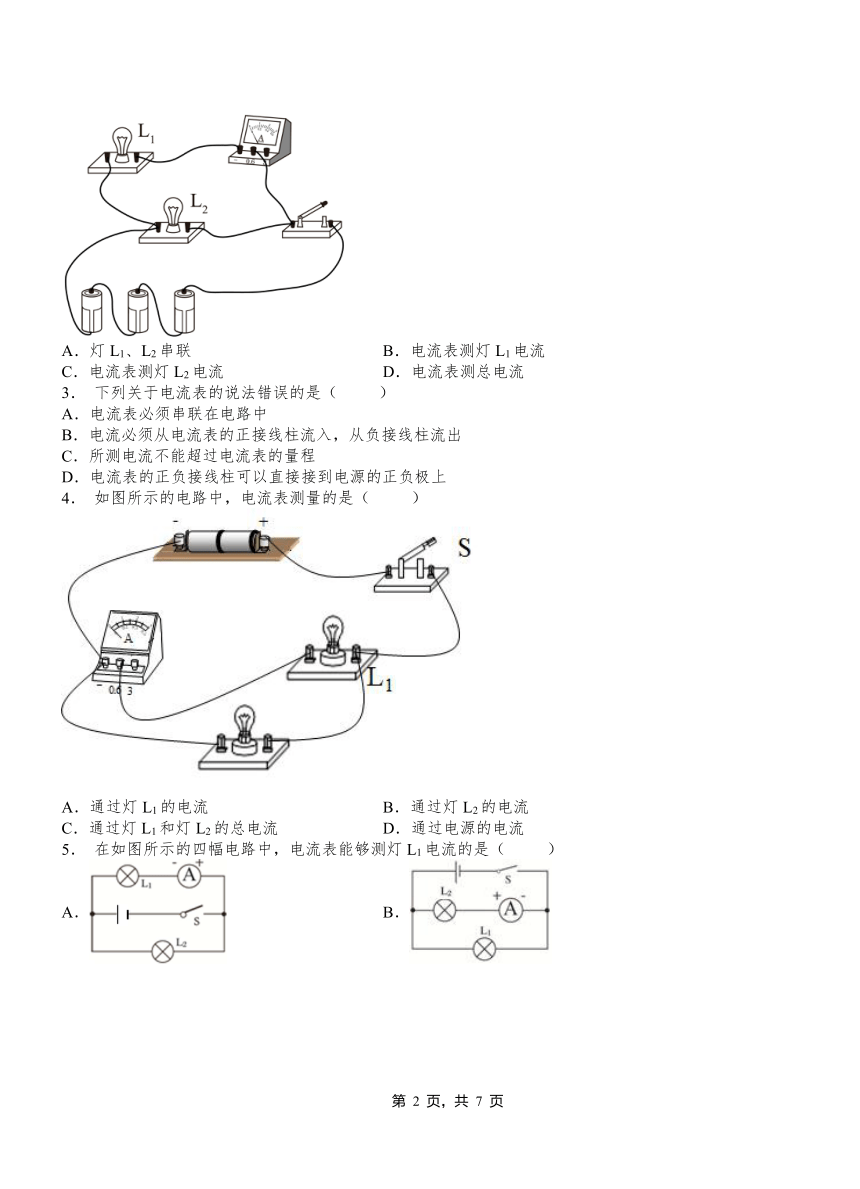

2． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
3． 下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
4． 如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
5． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．

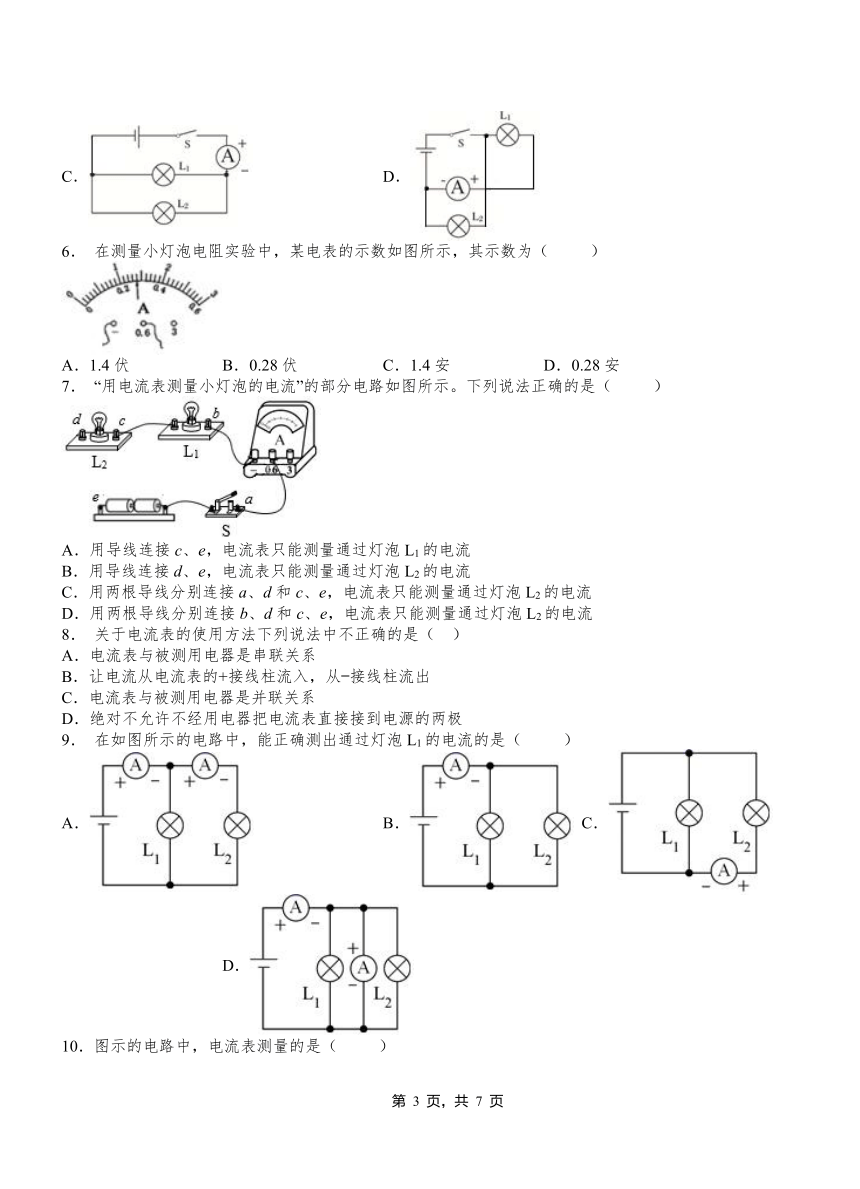

6． 在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（ ）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
7． “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
8． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
9． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．
10．图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
11．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
12．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
二、填空题
13．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
14．单位及换算：2μA=______A，0.5A=______mA。
15．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
16．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
17．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
18．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
19．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
20．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D A D D A C A B
题号 11 12
答案 C C
二、填空题
13．800 8×105 0.7 7×10-4 0.1
14．2×10-6A 0.5×103
15．电流 500 0.5×106
16．0.421.4
17．电流强弱I安培A
18．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
19．串联电流表量程选择太小电流表的正负接线柱接反
20．电流表； 0～0.6；0～3；0～0.6A；0.02A
