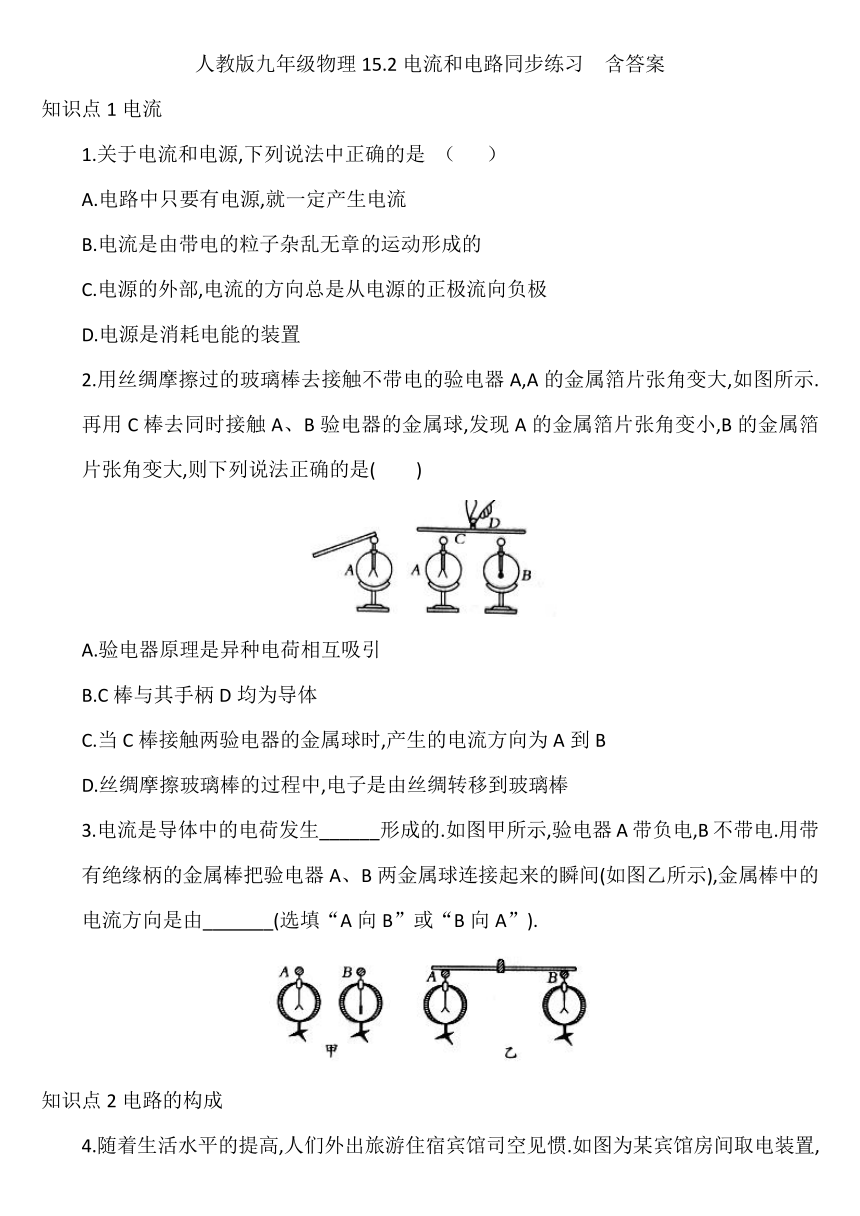

人教版九年级物理15.2电流和电路同步练习 含答案

人教版九年级物理15.2电流和电路同步练习 含答案
知识点1电流
1.关于电流和电源,下列说法中正确的是 （ ）
A.电路中只要有电源,就一定产生电流
B.电流是由带电的粒子杂乱无章的运动形成的
C.电源的外部,电流的方向总是从电源的正极流向负极
D.电源是消耗电能的装置
2.用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔片张角变大,如图所示.再用C棒去同时接触A、B验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大,则下列说法正确的是( )
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时,产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒
3.电流是导体中的电荷发生______形成的.如图甲所示,验电器A带负电,B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中的电流方向是由_______(选填“A向B”或“B向A”).
知识点2电路的构成

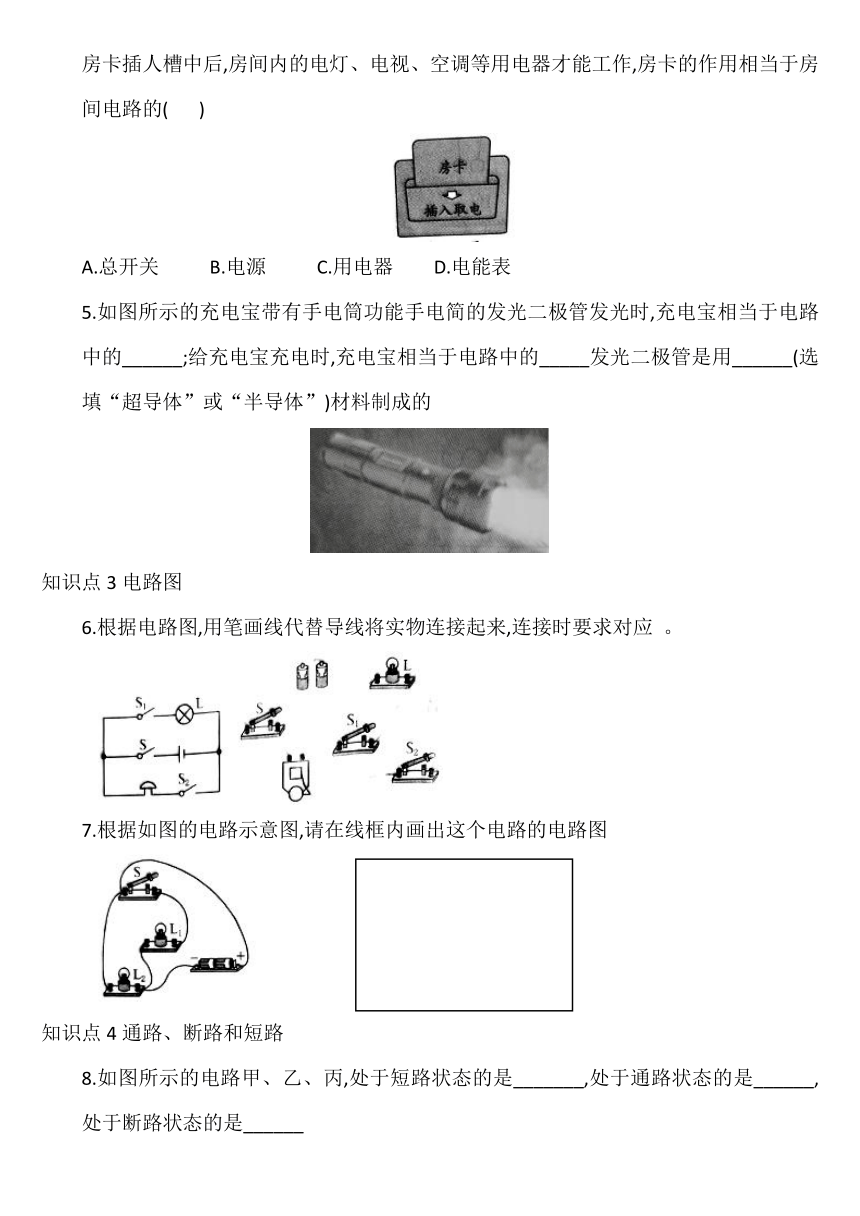

4.随着生活水平的提高,人们外出旅游住宿宾馆司空见惯.如图为某宾馆房间取电装置,房卡插人槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的( )
A.总开关 B.电源 C.用电器 D.电能表
5.如图所示的充电宝带有手电筒功能手电简的发光二极管发光时,充电宝相当于电路中的______;给充电宝充电时,充电宝相当于电路中的_____发光二极管是用______(选填“超导体”或“半导体”)材料制成的
知识点3电路图
6.根据电路图,用笔画线代替导线将实物连接起来,连接时要求对应 。
7.根据如图的电路示意图,请在线框内画出这个电路的电路图
知识点4通路、断路和短路

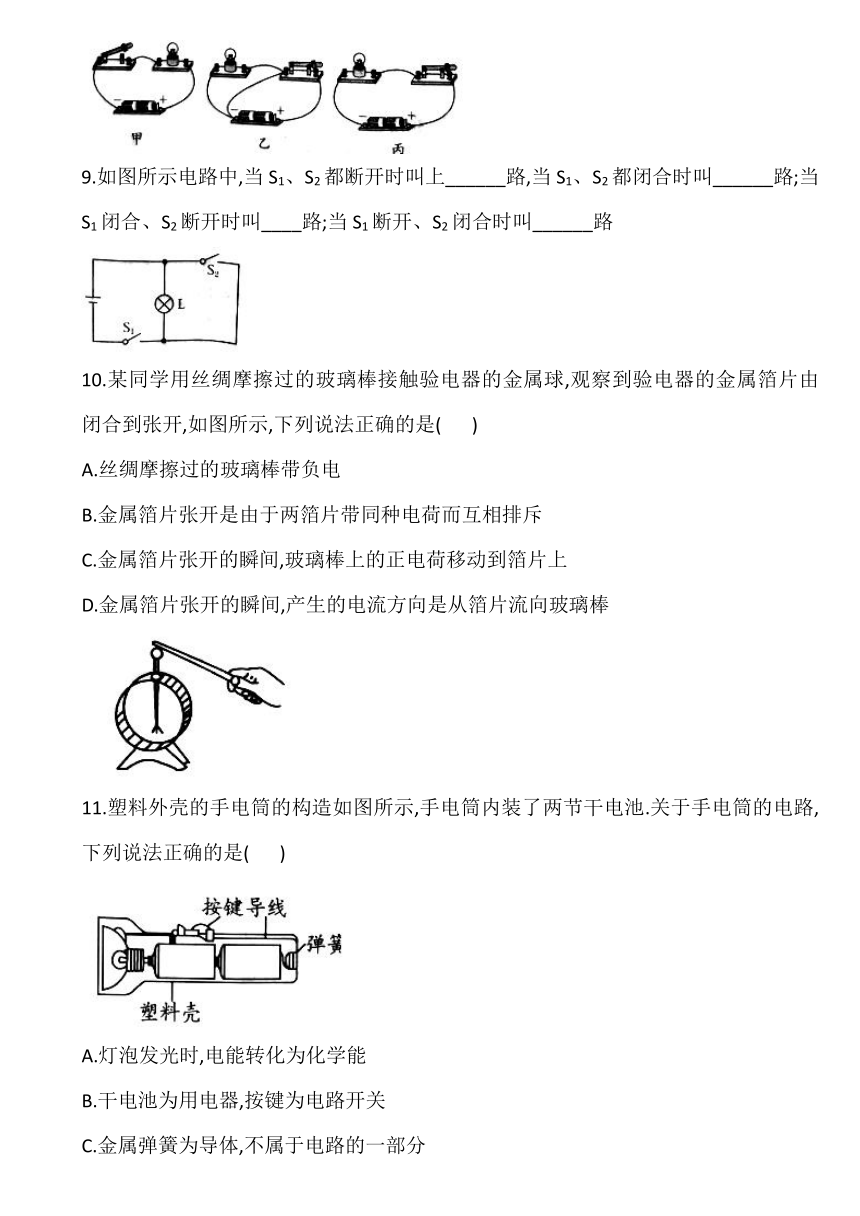

8.如图所示的电路甲、乙、丙,处于短路状态的是_______,处于通路状态的是______,处于断路状态的是______
9.如图所示电路中,当S1、S2都断开时叫上______路,当S1、S2都闭合时叫______路;当S1闭合、S2断开时叫____路;当S1断开、S2闭合时叫______路
10.某同学用丝绸摩擦过的玻璃棒接触验电器的金属球,观察到验电器的金属箔片由闭合到张开,如图所示,下列说法正确的是( )
A.丝绸摩擦过的玻璃棒带负电
B.金属箔片张开是由于两箔片带同种电荷而互相排斥
C.金属箔片张开的瞬间,玻璃棒上的正电荷移动到箔片上
D.金属箔片张开的瞬间,产生的电流方向是从箔片流向玻璃棒
11.塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )
A.灯泡发光时,电能转化为化学能
B.干电池为用电器,按键为电路开关
C.金属弹簧为导体,不属于电路的一部分
D.灯泡发光时,灯丝中的电流是自由电子定向移动形成的
12.如图所示,A、B是两条闭合金属轨道(外轨B略大),A、B间用很多绝缘小枕木连接并固定在绝缘水平面上,由电池通过轨道给电动玩具火车供电.在一次使用中发现,正在运行的火车在轨道上停止了.经检查,电源及从电源到轨道的连接都没有问题,那么故障最有可能是( )
A.火车轮子与轨道接触不好
B.某条枕木松了,导致电流不能通过它
C.轨道A出现一条细缝,不再是闭合的
D.轨道A、B各出现一条细缝,不再是闭合的
13.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路_____(选填“断开”“短路”或“闭合”),起到保护电扇的作用,这个保护装置在电扇电路中的作用相当于_____
14.如图是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置:“定时开关”是到达设定时间,自动断开的开关.闭合开关S,当“定时开关”处于 ______(选填“断开”或“闭合”)状态时,播放器会播放音乐;若“播放器”不播放音乐,因为播放器________ (选填“断路”或“被短路”)
15.如图,请根据实物连线图,在虚线框中画出对应的电路图
综合素养
16.有三根在一起的电线,可以用如图乙甲所示的“测量仪”把它们区分开.小华将A、B连在一起时,小明将“测量仪”连接在XZ两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光,则( )
A.A和Y是同一根电线,B和Z是同一根电线
B.B和Z是同一根电线,C和Y是同一根电线
C.A和Y是同一根电线,B和X是同一根电线
D.B和X是同一根电线,C和Y是同一根电线
答案
1.C 2.C 3.定向移动 B向A 4.A 5.电源 用电器 半导体
6.
7.
8.乙 丙 甲 9.断 短 通 断 10.B 11.D
12.A
13.断开 开关 14.断开 被短路
15.
16.D
