2021-2022学年人教版物理九年级核心素养
第十六章 第1节 电 压
一、单选题

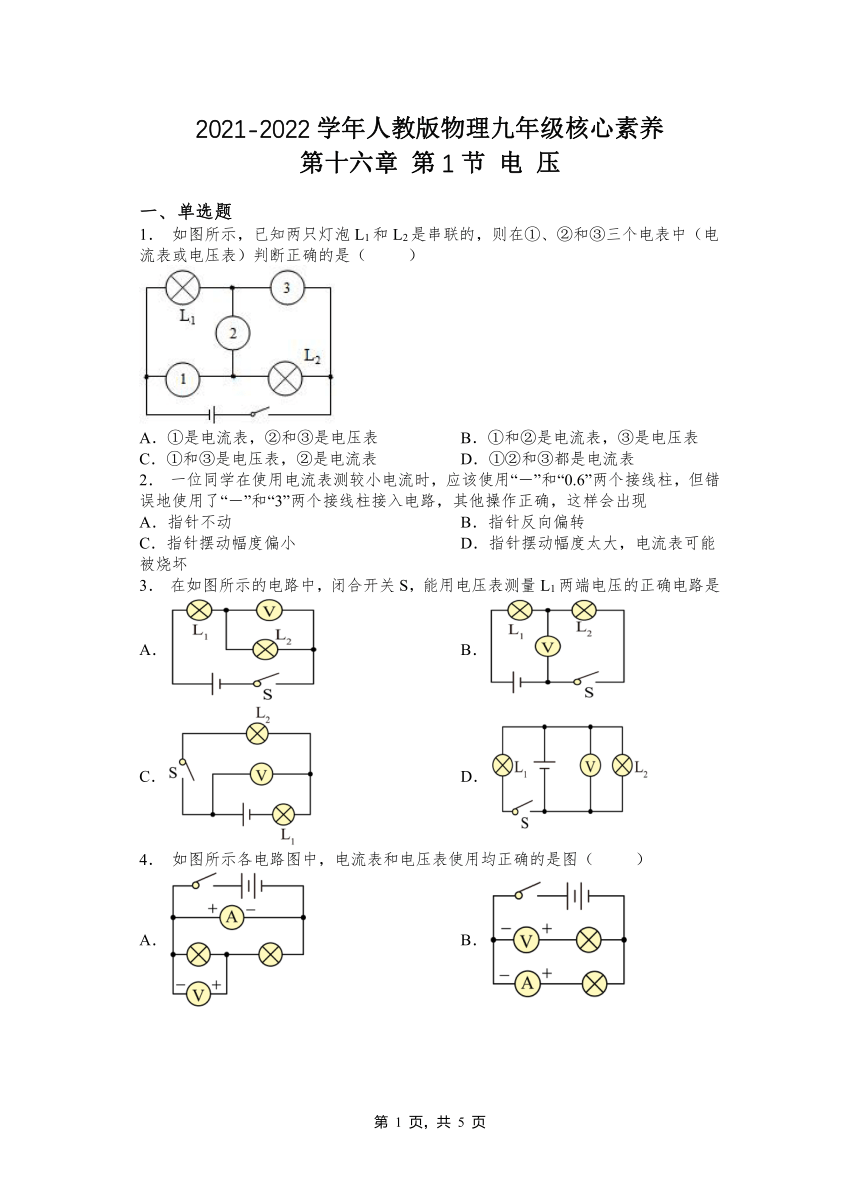

1． 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
2． 一位同学在使用电流表测较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用了“－”和“3”两个接线柱接入电路，其他操作正确，这样会出现
A．指针不动 B．指针反向偏转
C．指针摆动幅度偏小 D．指针摆动幅度太大，电流表可能被烧坏
3． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．

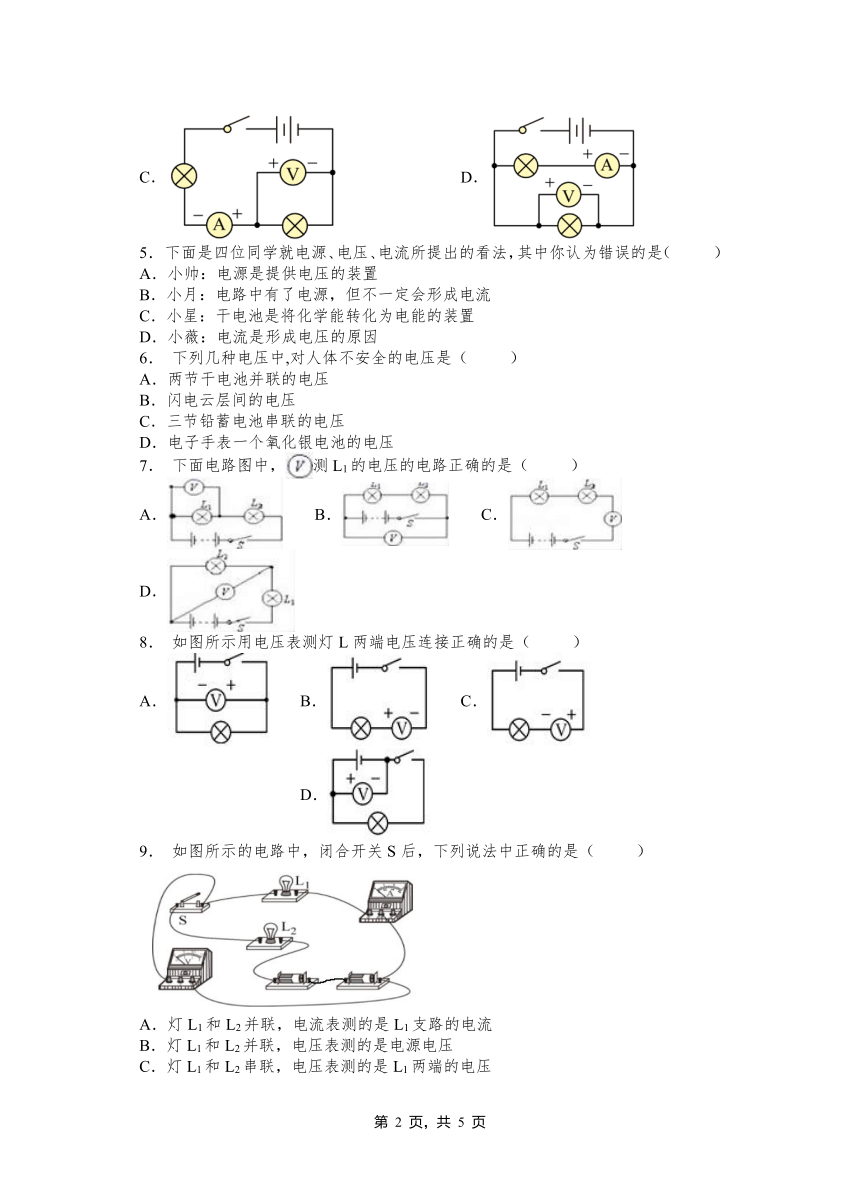

4． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
5． 下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
6． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
7． 下面电路图中，测L1的电压的电路正确的是（ ）
A． B． C． D．
8． 如图所示用电压表测灯L两端电压连接正确的是（ ）
A． B． C． D．
9． 如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
10．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
11．下列说法正确的是（ ）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
12．现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V
C．1.3 V D．无法确定
二、填空题
13．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是 _____ ，测量范围是 ______ ，示数为 ________ 。
14．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
15．快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V．
16．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
17．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
18．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
19．如图所示，电压表的示数是___________V。
20．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D D D B A D C B
题号 11 12
答案 A C
二、填空题
13．电压 0~2.5V 1V
14．量程 分度值 0.1 0.5
15．1.5 220
16．220 低 并联
17．不高于36 220
18．电流 1.5 220 不高于36
19．4
20．2
