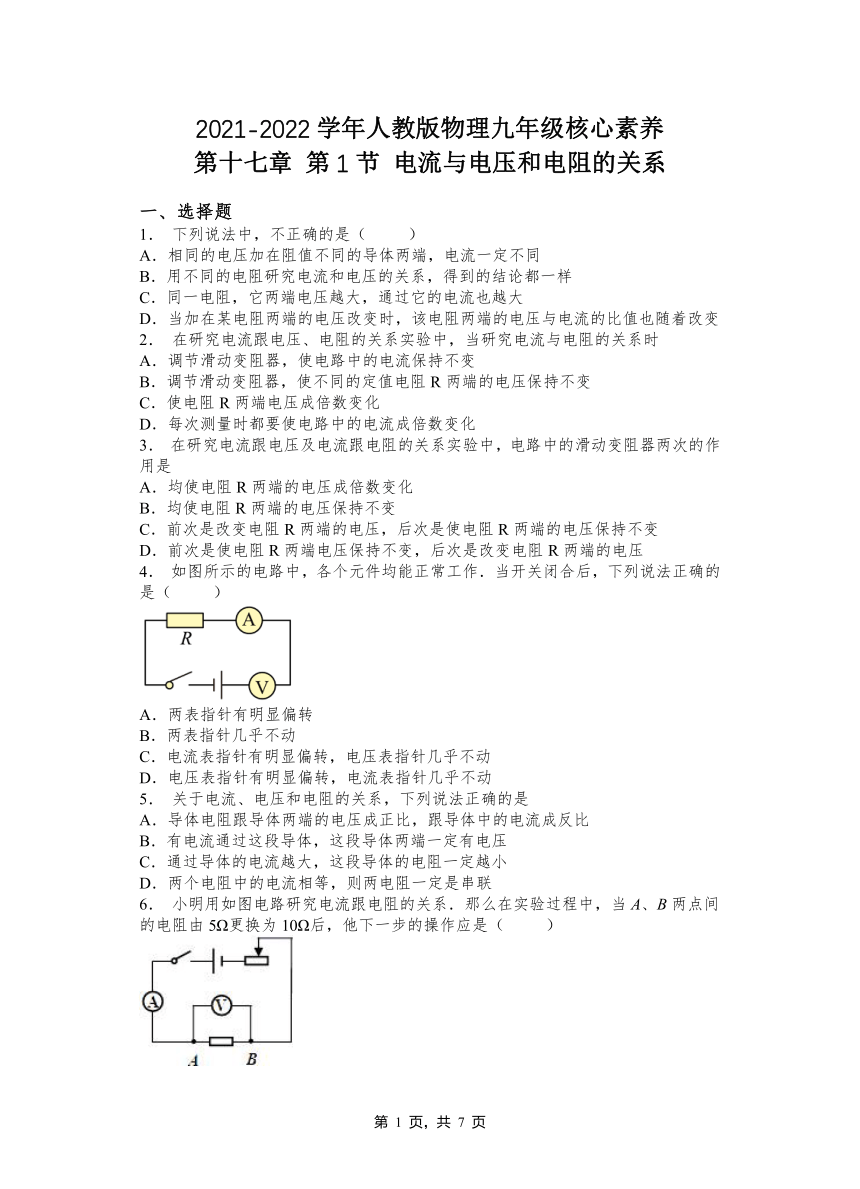

2021-2022学年人教版物理九年级核心素养
第十七章 第1节 电流与电压和电阻的关系
一、选择题
1. 下列说法中,不正确的是( )
A.相同的电压加在阻值不同的导体两端,电流一定不同
B.用不同的电阻研究电流和电压的关系,得到的结论都一样
C.同一电阻,它两端电压越大,通过它的电流也越大
D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变
2. 在研究电流跟电压、电阻的关系实验中,当研究电流与电阻的关系时
A.调节滑动变阻器,使电路中的电流保持不变
B.调节滑动变阻器,使不同的定值电阻R两端的电压保持不变
C.使电阻R两端电压成倍数变化
D.每次测量时都要使电路中的电流成倍数变化
3. 在研究电流跟电压及电流跟电阻的关系实验中,电路中的滑动变阻器两次的作用是
A.均使电阻R两端的电压成倍数变化
B.均使电阻R两端的电压保持不变
C.前次是改变电阻R两端的电压,后次是使电阻R两端的电压保持不变
D.前次是使电阻R两端电压保持不变,后次是改变电阻R两端的电压
4. 如图所示的电路中,各个元件均能正常工作.当开关闭合后,下列说法正确的是( )
A.两表指针有明显偏转
B.两表指针几乎不动
C.电流表指针有明显偏转,电压表指针几乎不动
D.电压表指针有明显偏转,电流表指针几乎不动
5. 关于电流、电压和电阻的关系,下列说法正确的是
A.导体电阻跟导体两端的电压成正比,跟导体中的电流成反比
B.有电流通过这段导体,这段导体两端一定有电压
C.通过导体的电流越大,这段导体的电阻一定越小
D.两个电阻中的电流相等,则两电阻一定是串联

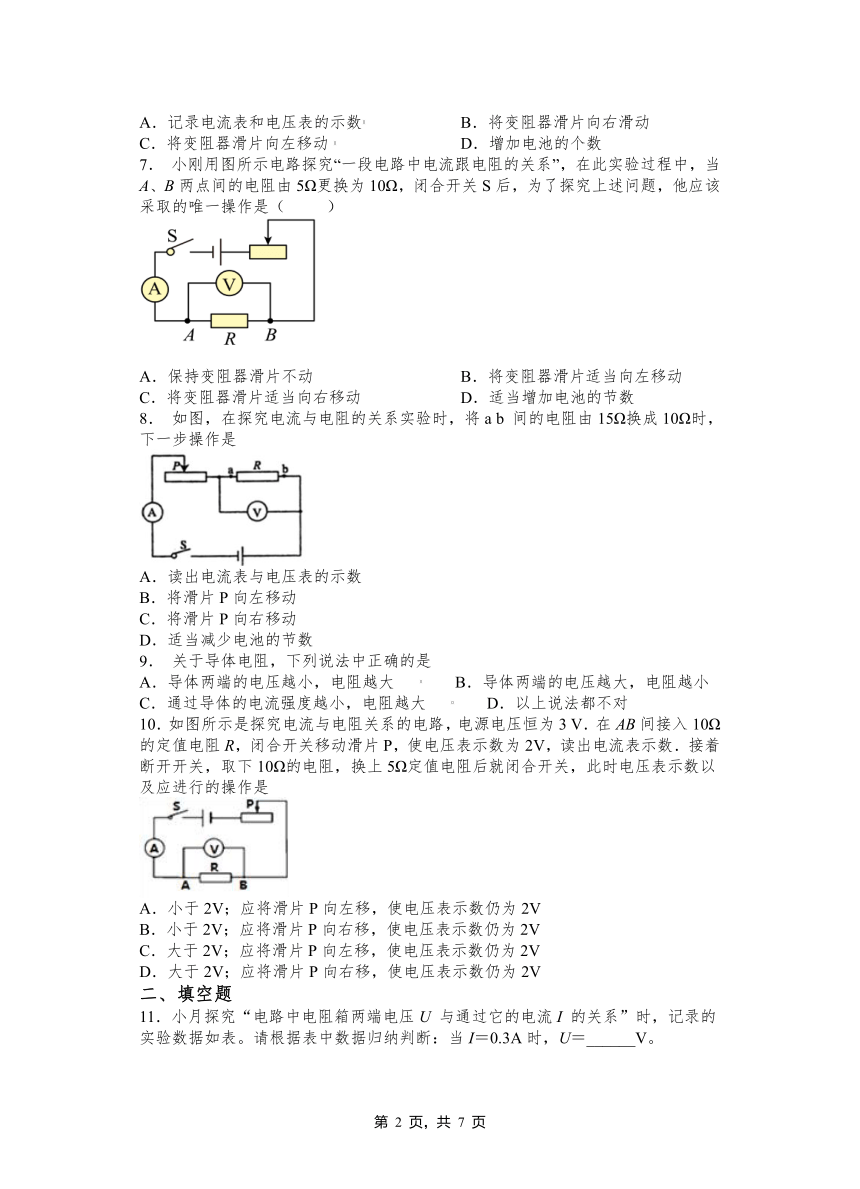

6. 小明用如图电路研究电流跟电阻的关系.那么在实验过程中,当A、B两点间的电阻由5Ω更换为10Ω后,他下一步的操作应是( )
A.记录电流表和电压表的示数 B.将变阻器滑片向右滑动
C.将变阻器滑片向左移动 D.增加电池的个数
7. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”,在此实验过程中,当A、B两点间的电阻由5Ω更换为10Ω,闭合开关S后,为了探究上述问题,他应该采取的唯一操作是( )
A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动 D.适当增加电池的节数
8. 如图,在探究电流与电阻的关系实验时,将a b 间的电阻由15Ω换成10Ω时,下一步操作是
A.读出电流表与电压表的示数
B.将滑片P向左移动
C.将滑片P向右移动
D.适当减少电池的节数
9. 关于导体电阻,下列说法中正确的是
A.导体两端的电压越小,电阻越大 B.导体两端的电压越大,电阻越小
C.通过导体的电流强度越小,电阻越大 D.以上说法都不对
10.如图所示是探究电流与电阻关系的电路,电源电压恒为3 V.在AB间接入10Ω的定值电阻R,闭合开关移动滑片P,使电压表示数为2V,读出电流表示数.接着断开开关,取下10Ω的电阻,换上5Ω定值电阻后就闭合开关,此时电压表示数以及应进行的操作是
A.小于2V;应将滑片P向左移,使电压表示数仍为2V
B.小于2V;应将滑片P向右移,使电压表示数仍为2V
C.大于2V;应将滑片P向左移,使电压表示数仍为2V
D.大于2V;应将滑片P向右移,使电压表示数仍为2V
二、填空题

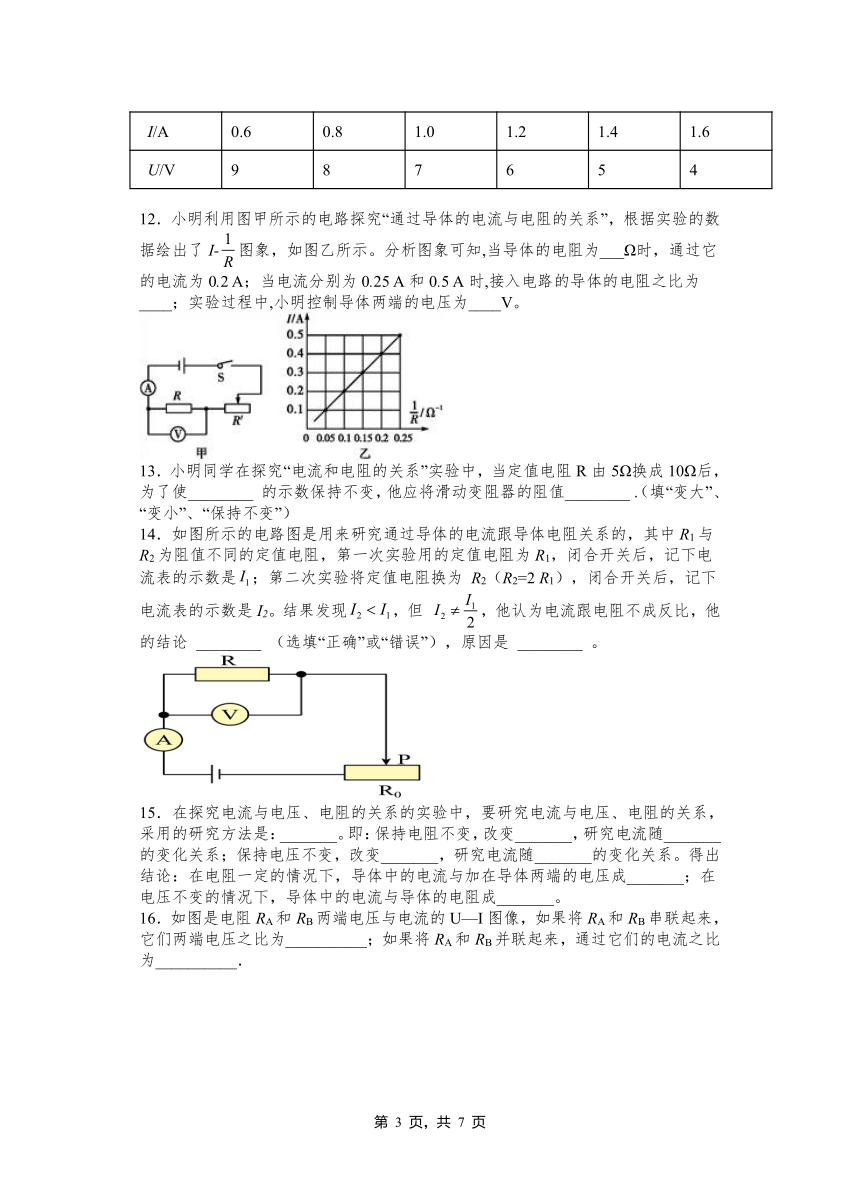

11.小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时,记录的实验数据如表。请根据表中数据归纳判断:当I=0.3A时,U=______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
12.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I-图象,如图乙所示。分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V。
13.小明同学在探究“电流和电阻的关系”实验中,当定值电阻R由5Ω换成10Ω后,为了使________ 的示数保持不变,他应将滑动变阻器的阻值________ .(填“变大”、“变小”、“保持不变”)
14.如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的,其中R1与R2为阻值不同的定值电阻,第一次实验用的定值电阻为R1,闭合开关后,记下电流表的示数是;第二次实验将定值电阻换为 R2(R2=2 R1),闭合开关后,记下电流表的示数是I2。结果发现,但 ,他认为电流跟电阻不成反比,他的结论 ________ (选填“正确”或“错误”),原因是 ________ 。
15.在探究电流与电压、电阻的关系的实验中,要研究电流与电压、电阻的关系,采用的研究方法是:_______。即:保持电阻不变,改变_______,研究电流随_______的变化关系;保持电压不变,改变_______,研究电流随_______的变化关系。得出结论:在电阻一定的情况下,导体中的电流与加在导体两端的电压成_______;在电压不变的情况下,导体中的电流与导体的电阻成_______。
16.如图是电阻RA和RB两端电压与电流的U—I图像,如果将RA和RB串联起来,它们两端电压之比为__________;如果将RA和RB并联起来,通过它们的电流之比为__________.
17.如图,“研究电流与电阻关系”的电路图,闭合开关前滑动变阻器的滑片应滑至______(填“a”或“b”)端;实验过程中,当电阻R1由5变为10时,为使R1两端的电压保持不变,滑片应向______(填“a”或“b”)端滑动。
18.在导体的电阻一定时,导体中的电流,跟这段导体两端的电压成________。
19.如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时,滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时,应保持 _____ 不变,此时滑动变阻器的作用是 _______ ;在探究通过导体的电流与导体电阻关系时,此时应保持 ___________ 不变。
20.在“探究导体中电流与电压的关系”实验中,连接电路时电键应处于________状态,电流表要________联在电路中.探究过程中,某同学多次改变所用干电池的节数,他是为了改变________(选填“同一”或“不同”)导体两端的________.
三、实验题
21.在探究电阻一定时电流与电压关系的实验中:
(1)请根据图甲所示的电路图,用笔画出导线完成图乙的电路连接___________:
(2)实验过程中得到的部分数据如下表所示.第3次测时,电流表的示数如图丙所示,请将该数据填入表格中_____________
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 __________ …
(3)在图丁中的坐标轴上标出适当的标度,把上表中的数据在坐标系中描点并连线__________.
22.为探究“电流与电压的关系”,小明同学设计了如图所示的实验.
(1)连接电路时开关要_____.接通电路前应将滑片置于图中滑动变阻器的_____端.
(2)根据实验数据画出如图乙所示的图象,则小明选择的电阻值为_____Ω.
(3)分析数据,可得结论为:电阻一定时,通过导体的电流与导体两端的电压成_____.
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系(参考答案)
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B C D B B C C D A
二、填空题
11.10.5
12.10 2∶1 2
13.电压表 变大
14.错误 没有保持定值电阻两端的电压不变
15.控制变量法电压电压电阻电阻正比反比
16.2:1 1:2
17.b b
18.正比
19.保护电路 电阻 改变电阻两端电压 电压
20.断开串同一电压
三、实验题
21. 0.48
22.断开 右 5 正比
【
