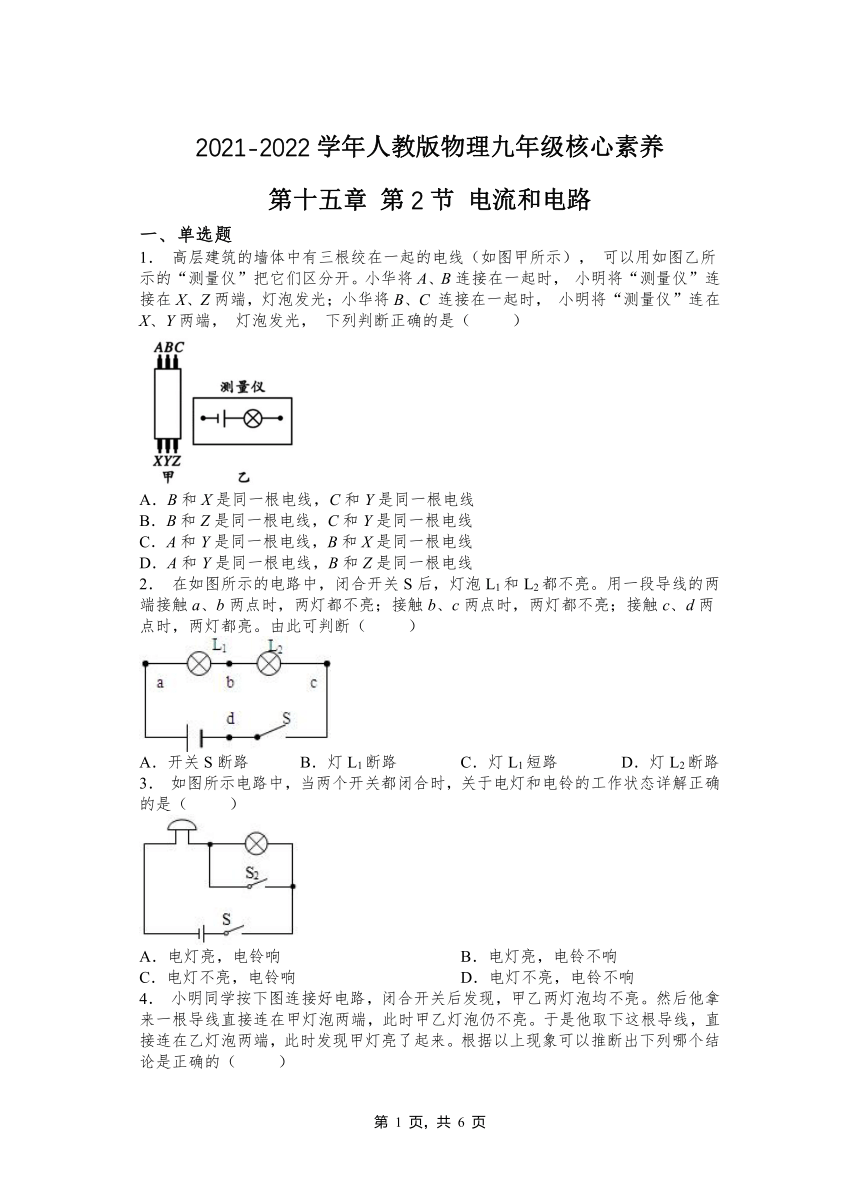

2021-2022学年人教版物理九年级核心素养
第十五章 第2节 电流和电路
一、单选题
1. 高层建筑的墙体中有三根绞在一起的电线(如图甲所示), 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时, 小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C 连接在一起时, 小明将“测量仪”连在X、Y两端, 灯泡发光, 下列判断正确的是( )
A.B和X是同一根电线,C和Y是同一根电线
B.B和Z是同一根电线,C和Y是同一根电线
C.A和Y是同一根电线,B和X是同一根电线
D.A和Y是同一根电线,B和Z是同一根电线
2. 在如图所示的电路中,闭合开关S后,灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯都不亮;接触c、d两点时,两灯都亮。由此可判断( )
A.开关S断路 B.灯L1断路 C.灯L1短路 D.灯L2断路
3. 如图所示电路中,当两个开关都闭合时,关于电灯和电铃的工作状态详解正确的是( )
A.电灯亮,电铃响 B.电灯亮,电铃不响
C.电灯不亮,电铃响 D.电灯不亮,电铃不响

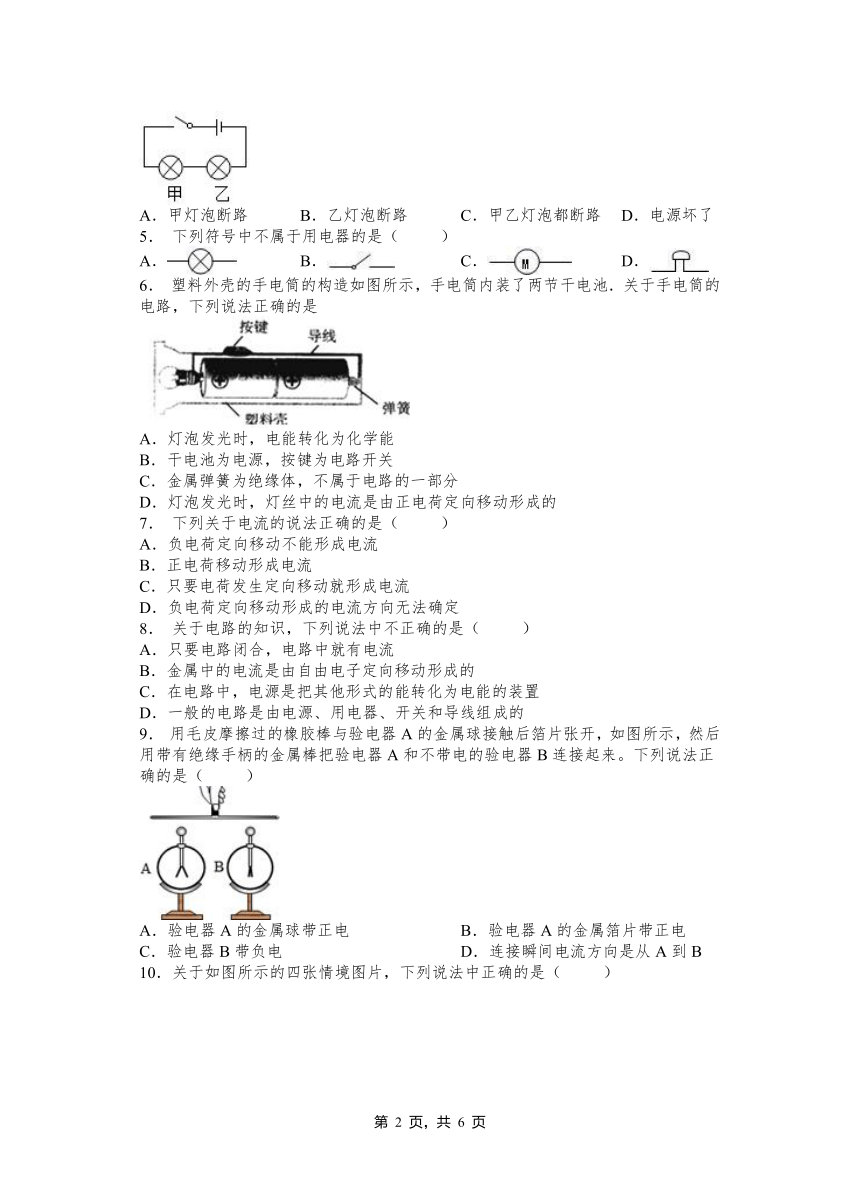

4. 小明同学按下图连接好电路,闭合开关后发现,甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮。于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的( )
A.甲灯泡断路 B.乙灯泡断路 C.甲乙灯泡都断路 D.电源坏了
5. 下列符号中不属于用电器的是( )
A. B. C. D.
6. 塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是
A.灯泡发光时,电能转化为化学能
B.干电池为电源,按键为电路开关
C.金属弹簧为绝缘体,不属于电路的一部分
D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的
7. 下列关于电流的说法正确的是( )
A.负电荷定向移动不能形成电流
B.正电荷移动形成电流
C.只要电荷发生定向移动就形成电流
D.负电荷定向移动形成的电流方向无法确定
8. 关于电路的知识,下列说法中不正确的是( )
A.只要电路闭合,电路中就有电流
B.金属中的电流是由自由电子定向移动形成的
C.在电路中,电源是把其他形式的能转化为电能的装置
D.一般的电路是由电源、用电器、开关和导线组成的
9. 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开,如图所示,然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是( )
A.验电器A的金属球带正电 B.验电器A的金属箔片带正电
C.验电器B带负电 D.连接瞬间电流方向是从A到B

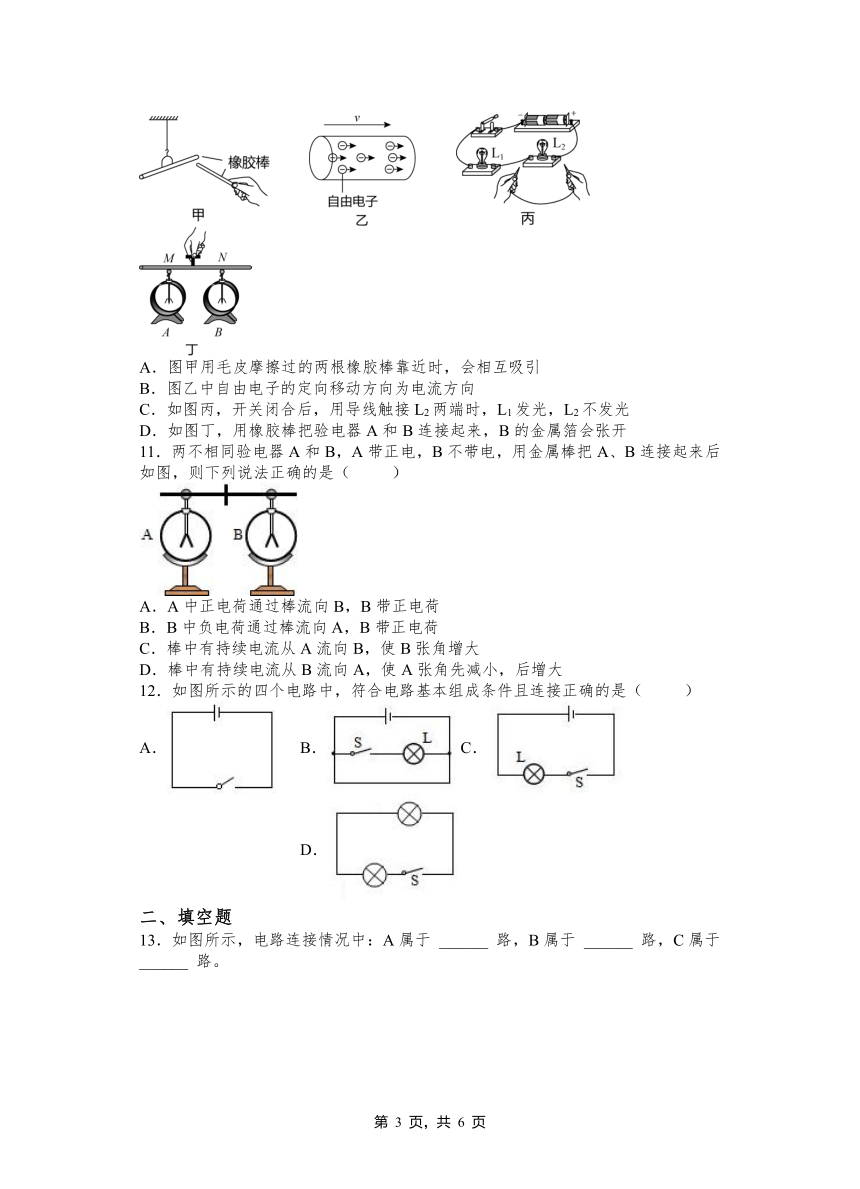

10.关于如图所示的四张情境图片,下列说法中正确的是( )
A.图甲用毛皮摩擦过的两根橡胶棒靠近时,会相互吸引
B.图乙中自由电子的定向移动方向为电流方向
C.如图丙,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
D.如图丁,用橡胶棒把验电器A和B连接起来,B的金属箔会张开
11.两不相同验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,则下列说法正确的是( )
A.A中正电荷通过棒流向B,B带正电荷
B.B中负电荷通过棒流向A,B带正电荷
C.棒中有持续电流从A流向B,使B张角增大
D.棒中有持续电流从B流向A,使A张角先减小,后增大
12.如图所示的四个电路中,符合电路基本组成条件且连接正确的是( )
A. B. C. D.
二、填空题
13.如图所示,电路连接情况中:A属于 ______ 路,B属于 ______ 路,C属于 ______ 路。
14.如图所示,只闭合S1电路为 ______ ;闭合S,断开S1电路为 ______ ;闭合S、S1电路为 ______ .
15.用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能______;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相______而张开;接触的瞬间,电流方向______(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
16.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆详解:
(1)定时器(时钟)应该安装在b导线上.在定时阶段,该导线是_____(填“通”或“断”)路,因此起爆器被_____,所以在定时阶段起爆器不会爆炸引爆炸弹.
(2)定时结束时,定时器(时钟)会把b导线_____(填“接通”或“切断”),此时电流_____(填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即爆炸.
(3)综上可知,定时器(时钟)在定时阶段相当于一个_____(填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线_____(选填“a”或“b”).
17.人们把________电荷定向移动的方向叫做电流方向,电子的定向移动方向与电流方向________.电源外部的电流方向是从________极到________极.电源内部的电流方向是从________极到________极.
18.如图所示,用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时,发现验电器金属箔片的张角变大,则验电器原来带______电;在金属箔张角变大的瞬间,验电器金属杆里的电流方向是从______。
19.指出下列电路图的错误:
① ________ ②________ ③________
20.电路中有持续电流的条件:一要有_______;二是电路是________。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C B B B C A C C
题号 11 12
答案 B C
二、填空题
13.断路 短路 通路
14.断路 通路 短路
15.吸引轻小物体 排斥 ②
16.通 短路 切断 能 闭合 a
17.正 相反 正 负 负 正
18.正 金属球到金属箔片
19.没有电源 电池连接错误 电源短路
20.电源 通路
