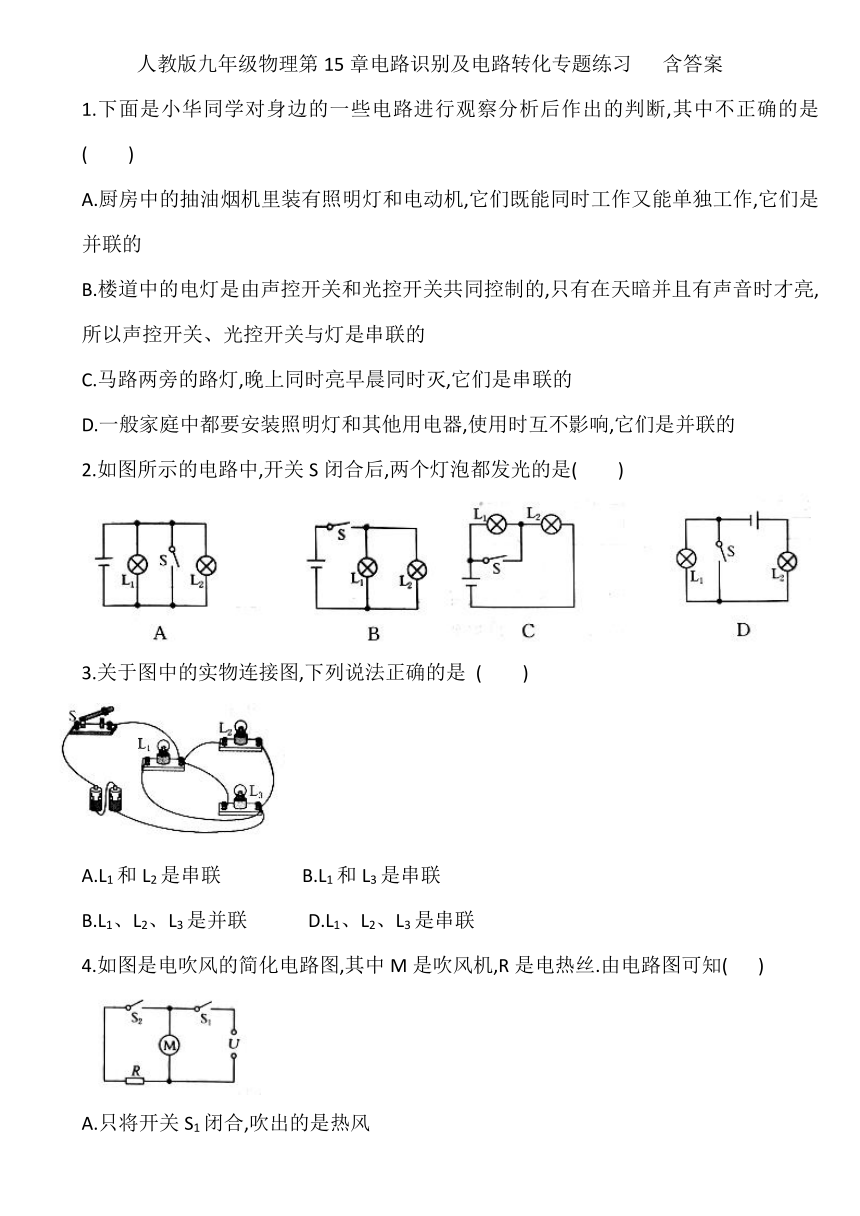

人教版九年级物理第15章电路识别及电路转化专题练习 含答案

人教版九年级物理第15章电路识别及电路转化专题练习 含答案
1.下面是小华同学对身边的一些电路进行观察分析后作出的判断,其中不正确的是( )
A.厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的
B.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才亮,所以声控开关、光控开关与灯是串联的
C.马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的
D.一般家庭中都要安装照明灯和其他用电器,使用时互不影响,它们是并联的
2.如图所示的电路中,开关S闭合后,两个灯泡都发光的是( )
3.关于图中的实物连接图,下列说法正确的是 ( )
A.L1和L2是串联 B.L1和L3是串联
B.L1、L2、L3是并联 D.L1、L2、L3是串联
4.如图是电吹风的简化电路图,其中M是吹风机,R是电热丝.由电路图可知( )
A.只将开关S1闭合,吹出的是热风

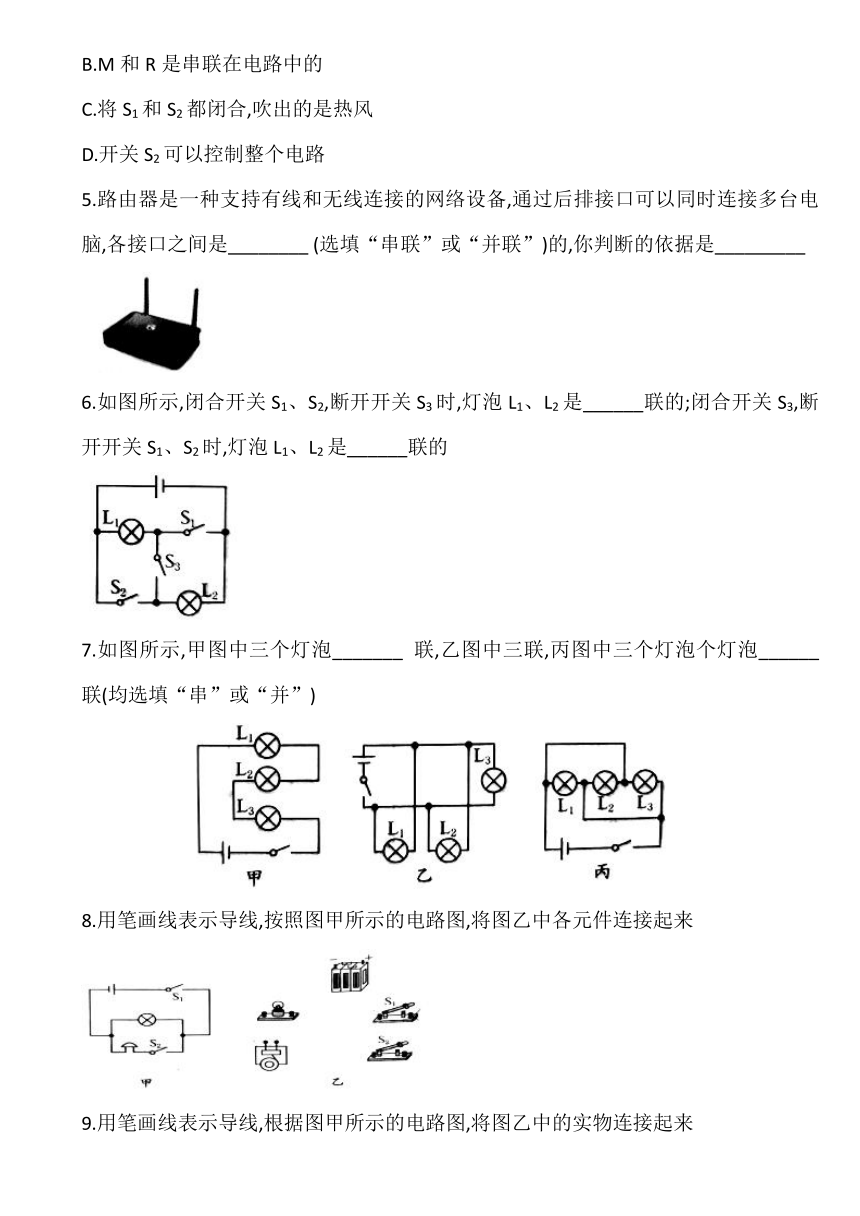

B.M和R是串联在电路中的
C.将S1和S2都闭合,吹出的是热风
D.开关S2可以控制整个电路
5.路由器是一种支持有线和无线连接的网络设备,通过后排接口可以同时连接多台电脑,各接口之间是________ (选填“串联”或“并联”)的,你判断的依据是_________
6.如图所示,闭合开关S1、S2,断开开关S3时,灯泡L1、L2是______联的;闭合开关S3,断开开关S1、S2时,灯泡L1、L2是______联的
7.如图所示,甲图中三个灯泡_______ 联,乙图中三联,丙图中三个灯泡个灯泡______联(均选填“串”或“并”)
8.用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来
9.用笔画线表示导线,根据图甲所示的电路图,将图乙中的实物连接起来
10.按照如图甲所示的电路图将图乙实物元件连成电路
11.根据如图所示的实物电路,在虚线框内画出对应的电路图
12.如图所示为一实物电路连接图,在线框内画出对应的电路图
13.请根据如图所示的实物图,在虚线框内画出对应的电路图
14.请根据图中电路实物图,在虚线框中画出对应的电路图
15.根据如图所示的实物电路,在虚线框内画出它的电路图,并在图中对应的灯泡附近标出L1、L2和L3
16.请根据图中电路实物图,在虚线框中画出对应的电路图
17.请根据图中电路实物图,在虚线框中画出对应的电路图
18.请根据图中电路实物图,在虚线框中画出对应的电路图
19.请根据图中电路实物图,在虚线框中画出对应的电路图
20.请根据图中电路实物图,在虚线框中画出对应的电路图
答案
1.C 2.B 3.C 4.C
5.并联 各个电脑能独立上网 6.并 串 7.串 并 并
