2021-2022学年人教版物理九年级冲刺高分

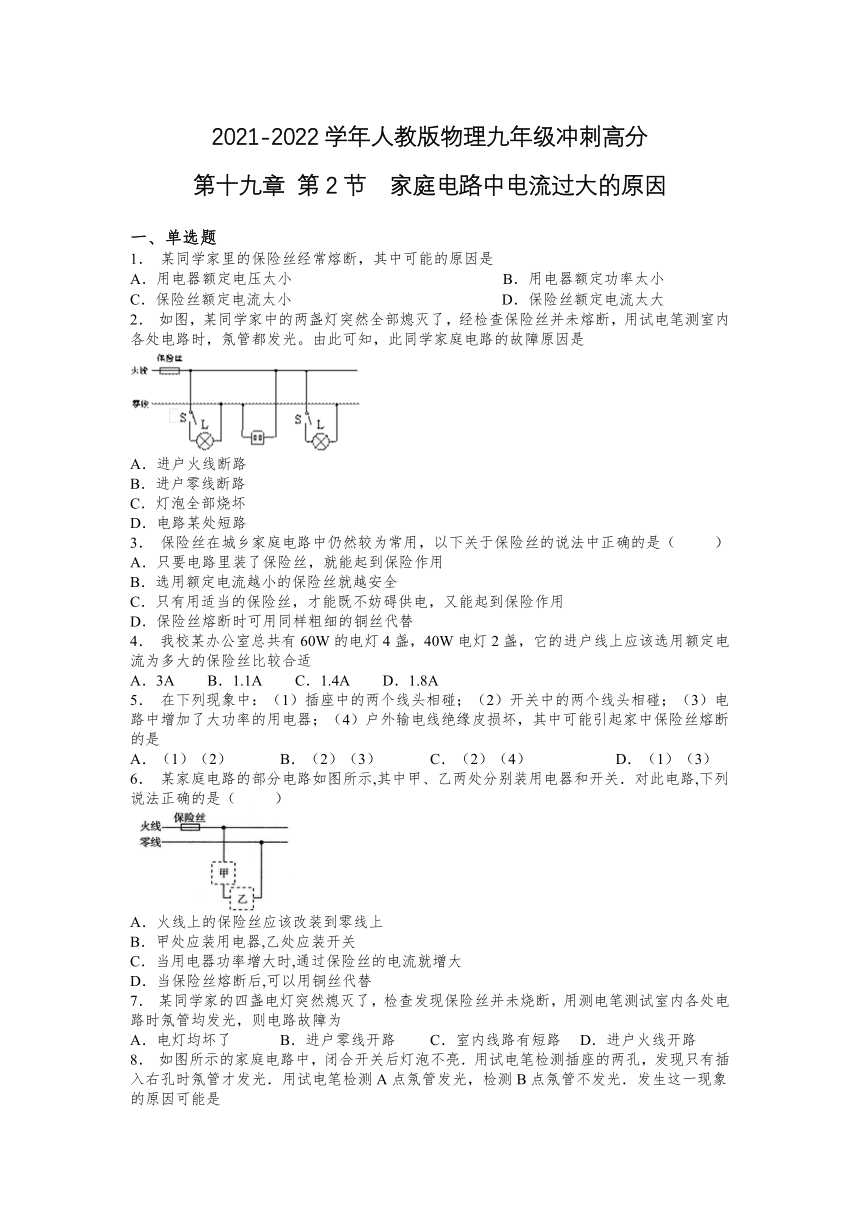

第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 某同学家里的保险丝经常熔断，其中可能的原因是
A．用电器额定电压太小 B．用电器额定功率太小
C．保险丝额定电流太小 D．保险丝额定电流太大
2． 如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是
A．进户火线断路
B．进户零线断路
C．灯泡全部烧坏
D．电路某处短路
3． 保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
4． 我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A
5． 在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
6． 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
7． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路

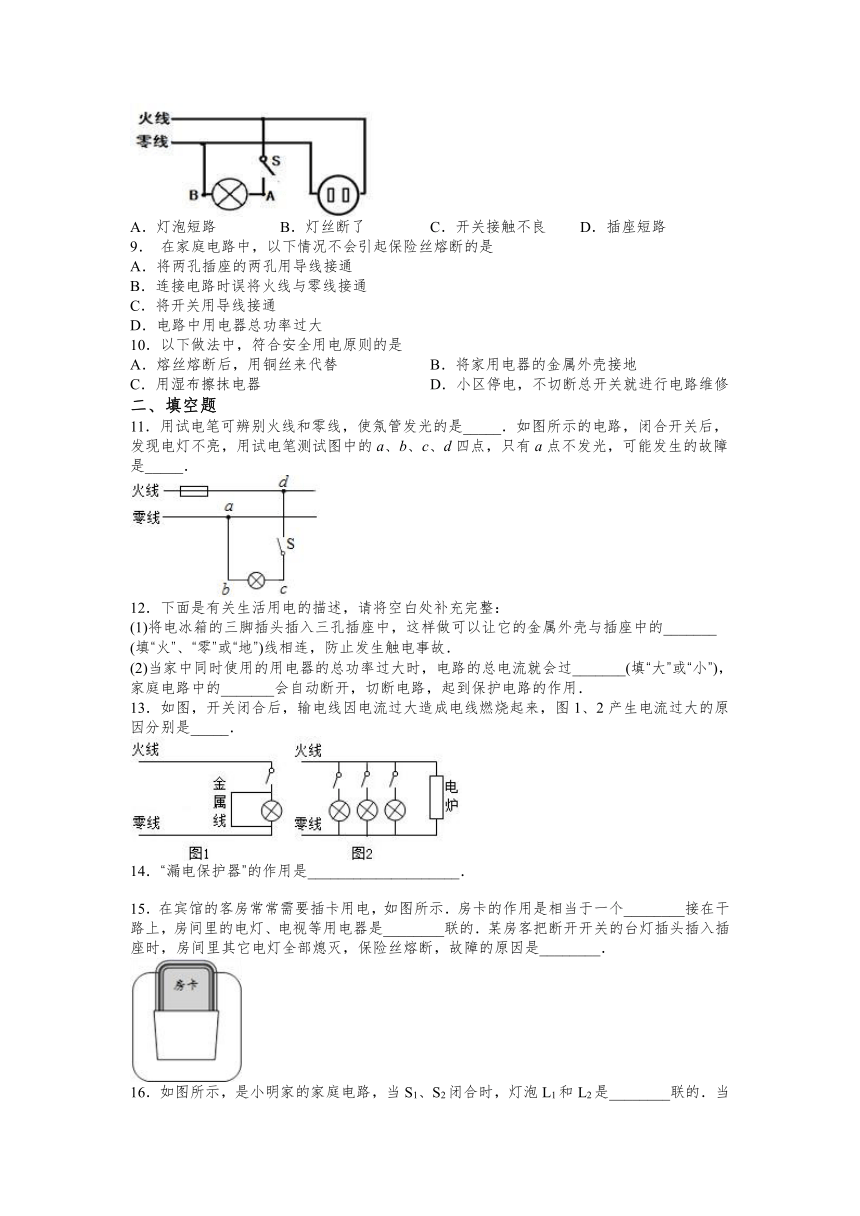

8． 如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
9． 在家庭电路中，以下情况不会引起保险丝熔断的是
A．将两孔插座的两孔用导线接通
B．连接电路时误将火线与零线接通
C．将开关用导线接通
D．电路中用电器总功率过大
10．以下做法中，符合安全用电原则的是
A．熔丝熔断后，用铜丝来代替 B．将家用电器的金属外壳接地
C．用湿布擦抹电器 D．小区停电，不切断总开关就进行电路维修
二、填空题
11．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
12．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
13．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是_____．
14．“漏电保护器”的作用是____________________．
15．在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________．
16．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
17．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
18．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
19．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
20．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C D D C B B C B
二、填空题
11．火线 ab之间断路
12．地 大 空气开关
13．短路；用电器总功率过大
14．电流对人体造成伤害时，自动切断电路，对人起保护作用．
15．开关 并 插头处短路
16．并 EF 会
17．总功率过大，短路，短路
18．甲； 甲； 乙．
19．大 高 熔点
20．短路
