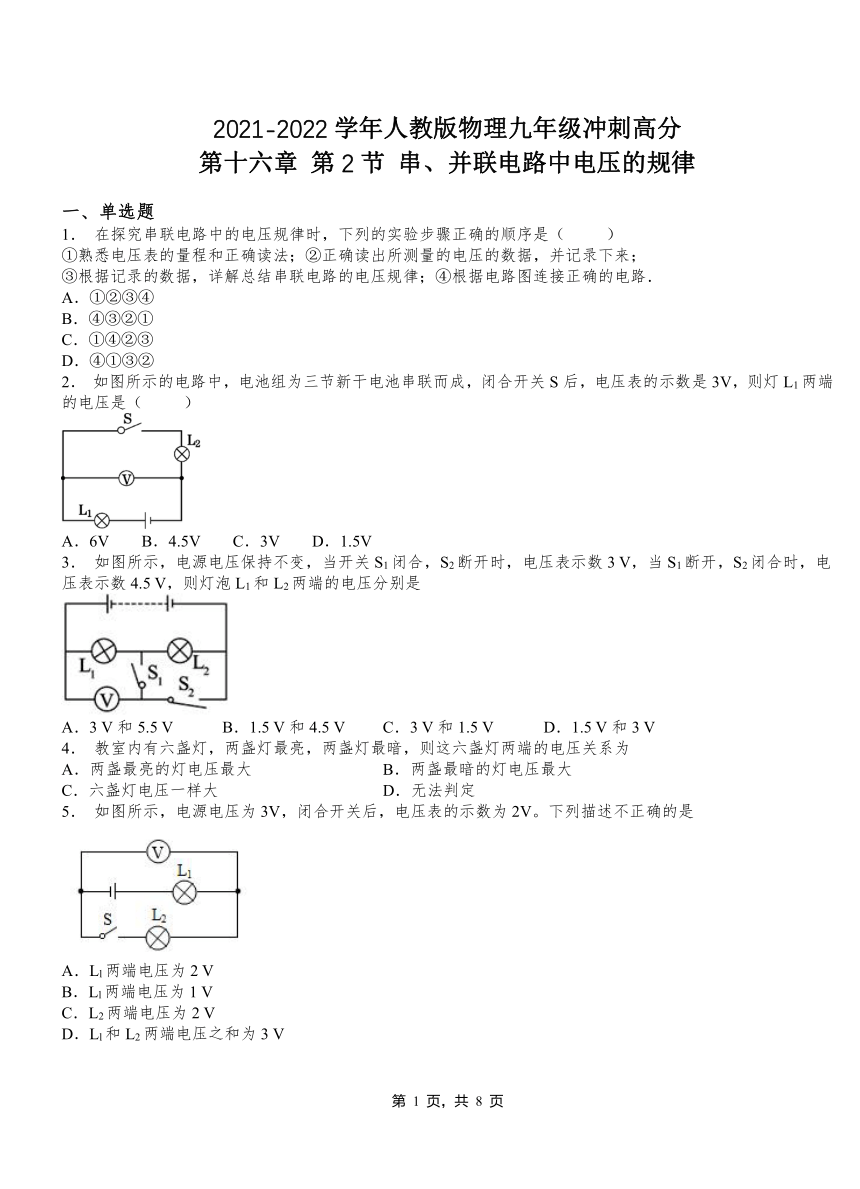

第十六章 第2节串、并联电路中电压的规律2021-2022学年人教版物理九年级同步练习（有答案）

2021-2022学年人教版物理九年级冲刺高分
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
2． 如图所示的电路中，电池组为三节新干电池串联而成，闭合开关S后，电压表的示数是3V，则灯L1两端的电压是（ ）
A．6V B．4.5V C．3V D．1.5V
3． 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3 V，当S1断开，S2闭合时，电压表示数4.5 V，则灯泡L1和L2两端的电压分别是
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V
4． 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
5． 如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2 V
B．Ll两端电压为1 V
C．L2两端电压为2 V
D．Ll和L2两端电压之和为3 V

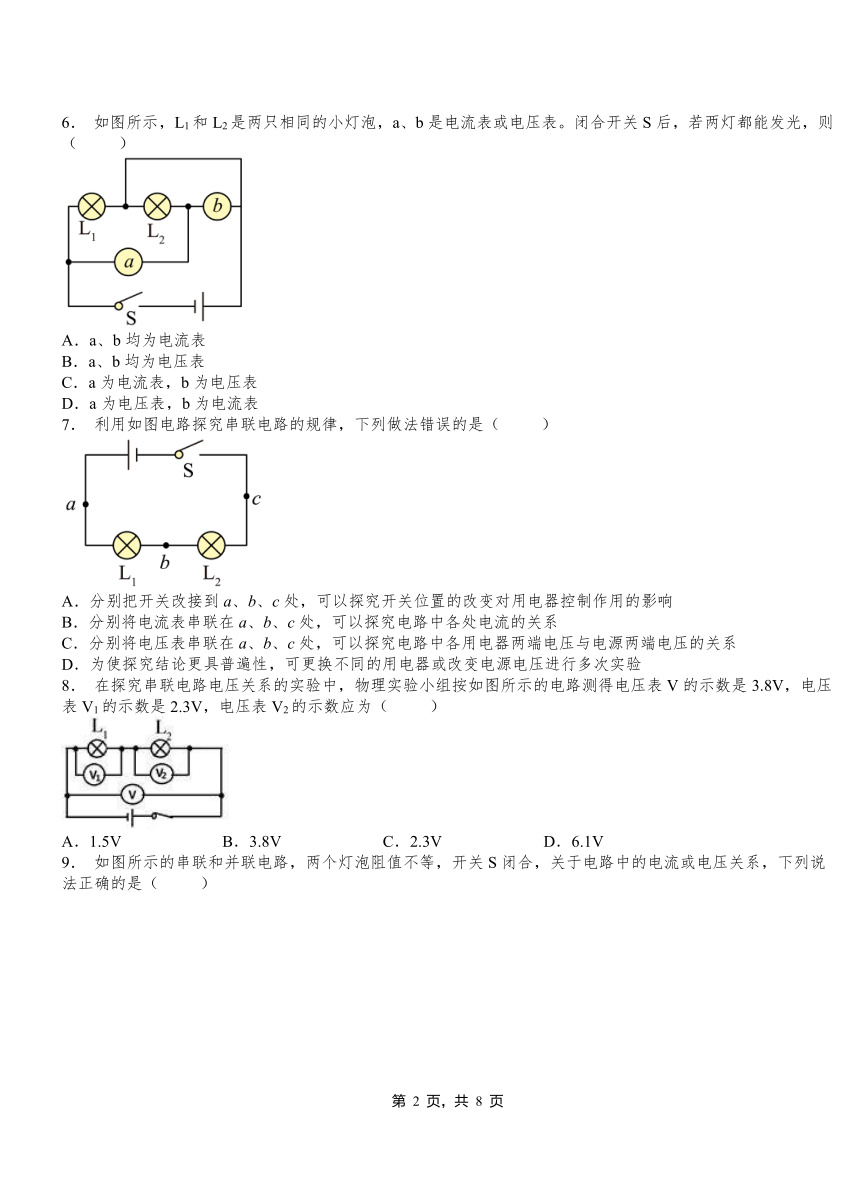

6． 如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
7． 利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
8． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V

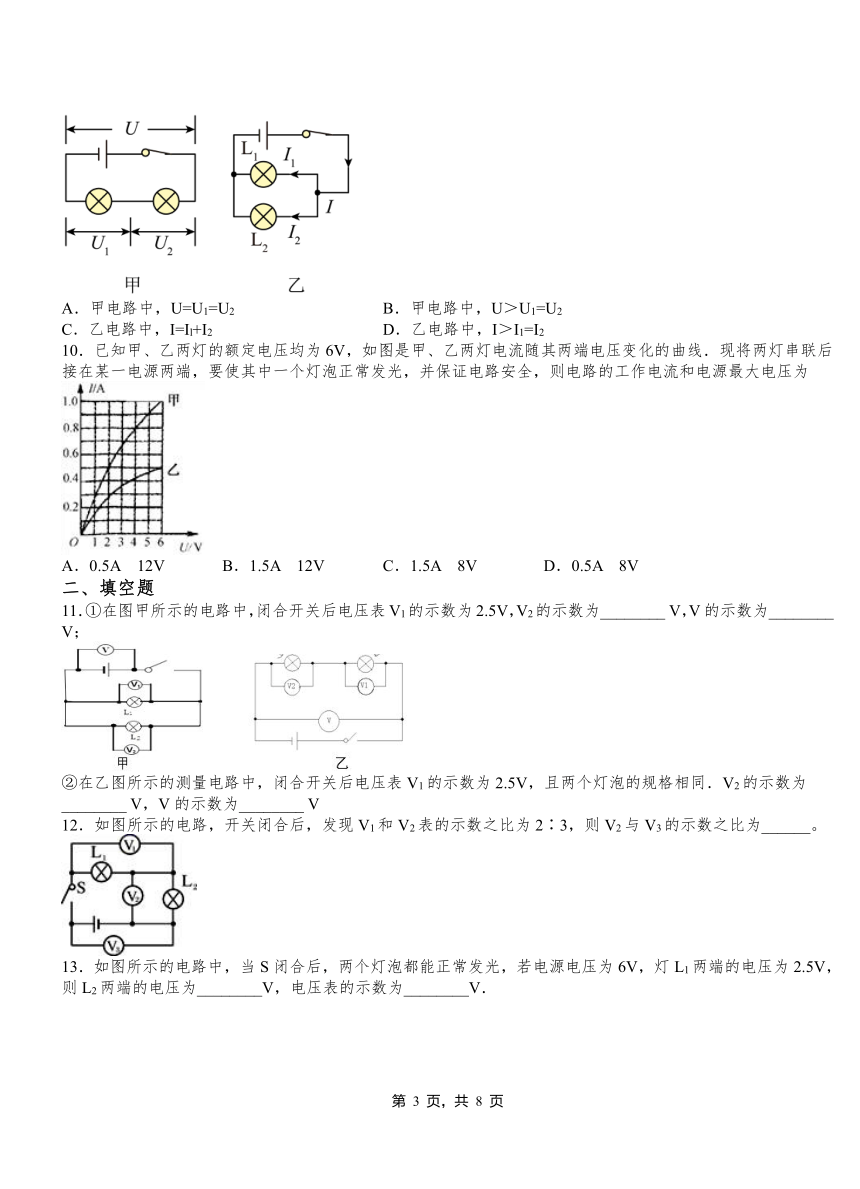

9． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
10．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
二、填空题
11．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
12．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
13．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．

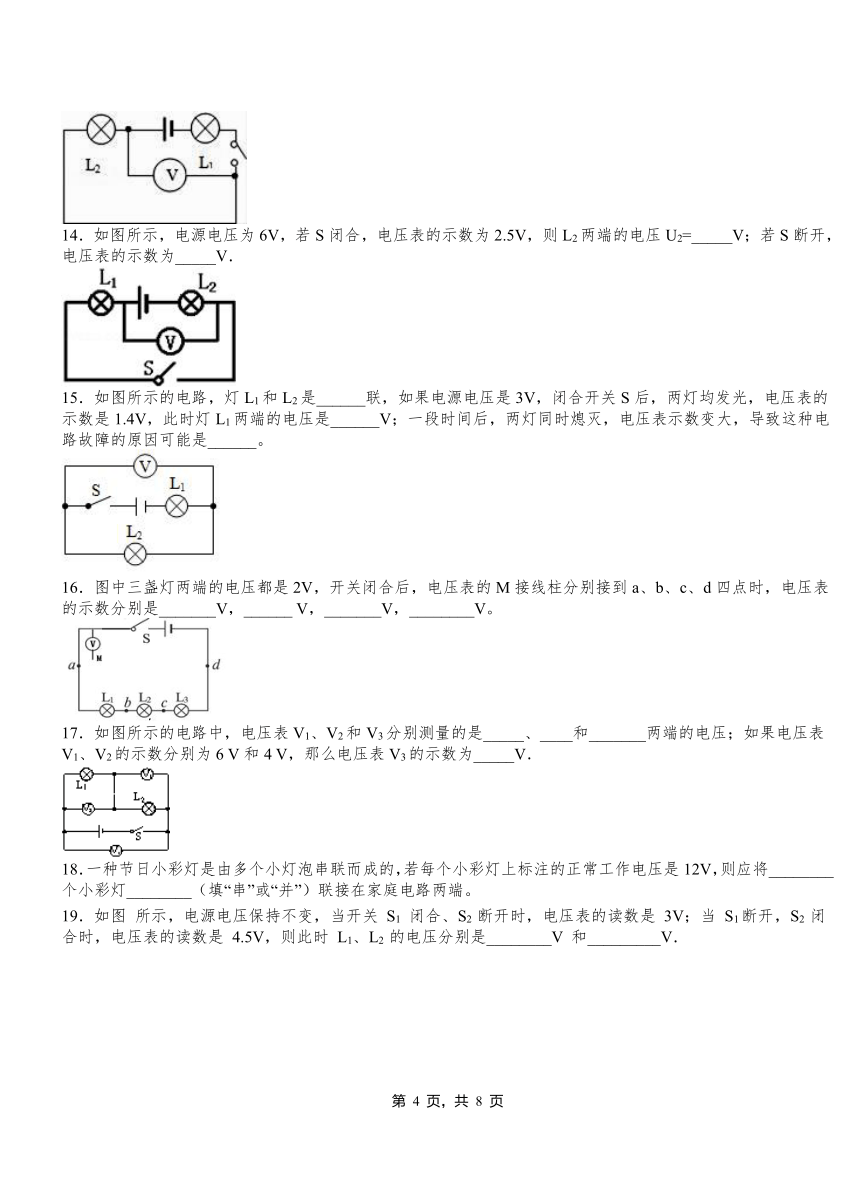

14．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
15．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
16．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
17．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
18．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
19．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
20．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
三、实验题
21．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
22．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C C A C C A C D
二、填空题
11．2.5 2.5 2.5 5
12．3∶5
13．3.5 3.5
14．3.5 6
15．串 1.6 灯L2开路
16． 0 2 4 6
17．电源电压 L1 L2 2
18．19 串
19．3 1.5
20．7 5
三、实验题
21．6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
22．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
