第十七章 第1节电流与电压和电阻的关系 2021-2022学年人教版物理九年级同步练习（有答案）

2021-2022学年人教版物理九年级冲刺高分

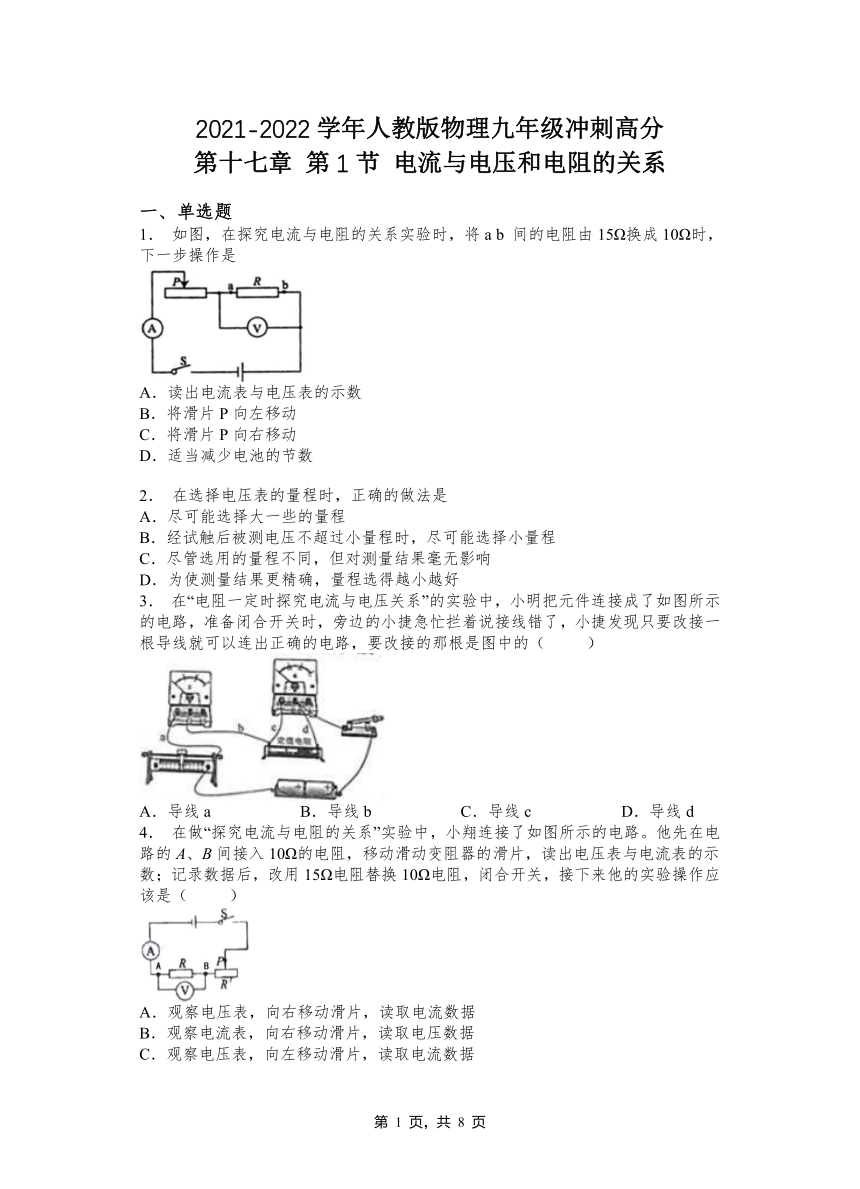

第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是
A．读出电流表与电压表的示数
B．将滑片P向左移动
C．将滑片P向右移动
D．适当减少电池的节数
2． 在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
3． 在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）
A．导线a B．导线b C．导线c D．导线d
4． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据

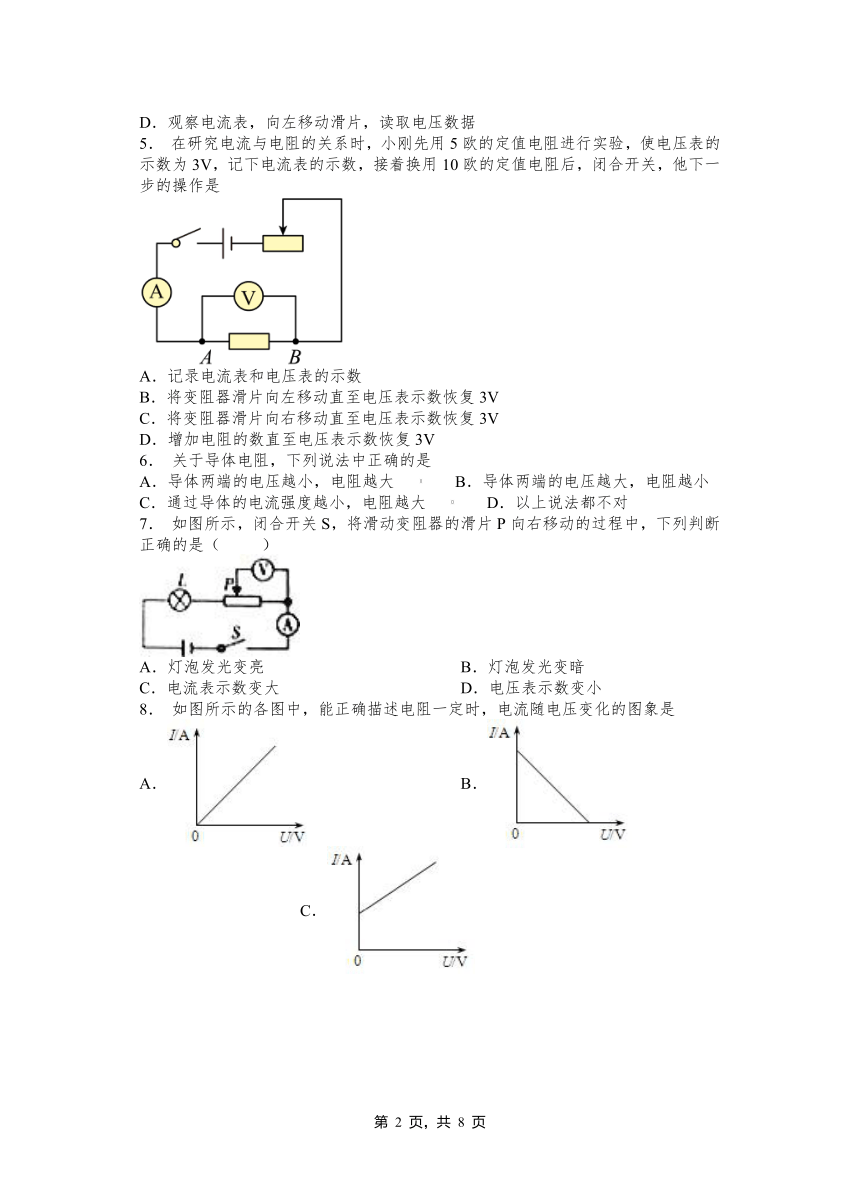

5． 在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V
6． 关于导体电阻，下列说法中正确的是
A．导体两端的电压越小，电阻越大 B．导体两端的电压越大，电阻越小
C．通过导体的电流强度越小，电阻越大 D．以上说法都不对
7． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大 D．电压表示数变小
8． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．

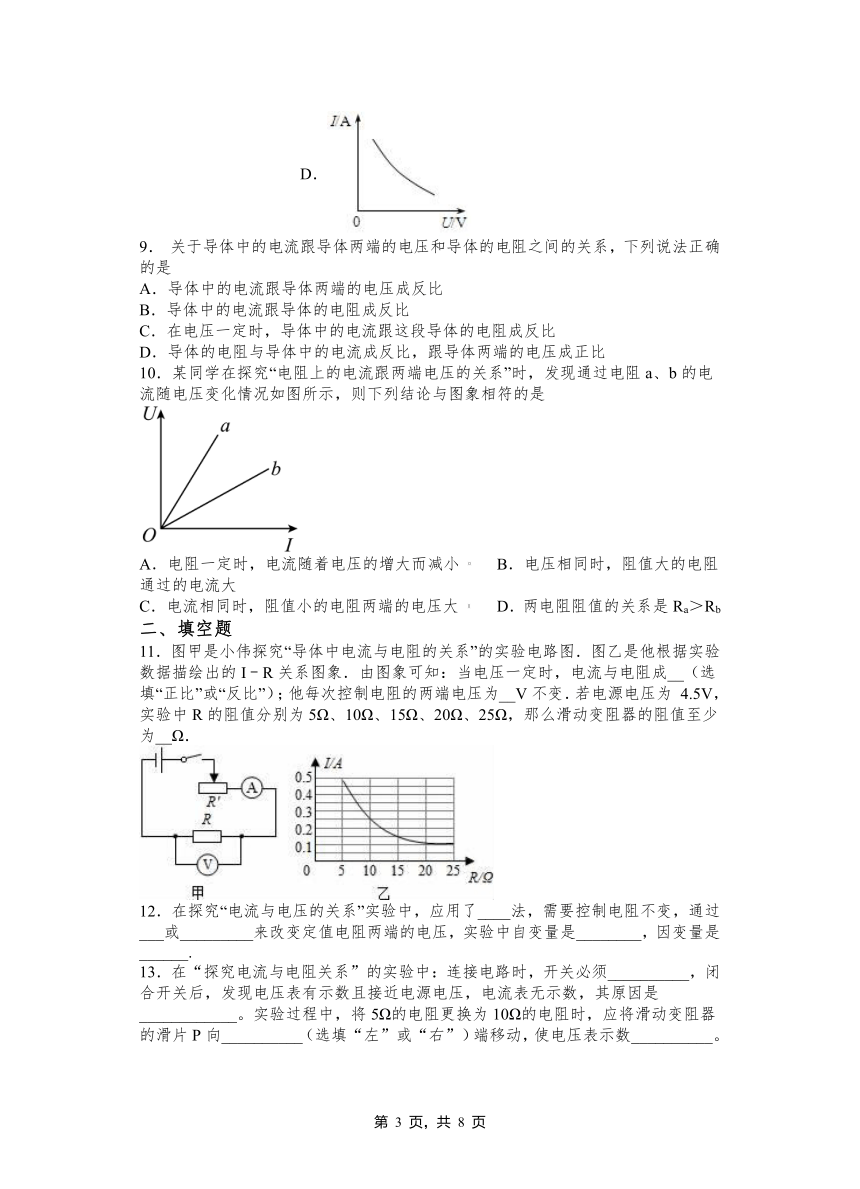

9． 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
10．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是
A．电阻一定时，电流随着电压的增大而减小 B．电压相同时，阻值大的电阻通过的电流大
C．电流相同时，阻值小的电阻两端的电压大 D．两电阻阻值的关系是Ra＞Rb
二、填空题
11．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
12．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
13．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。

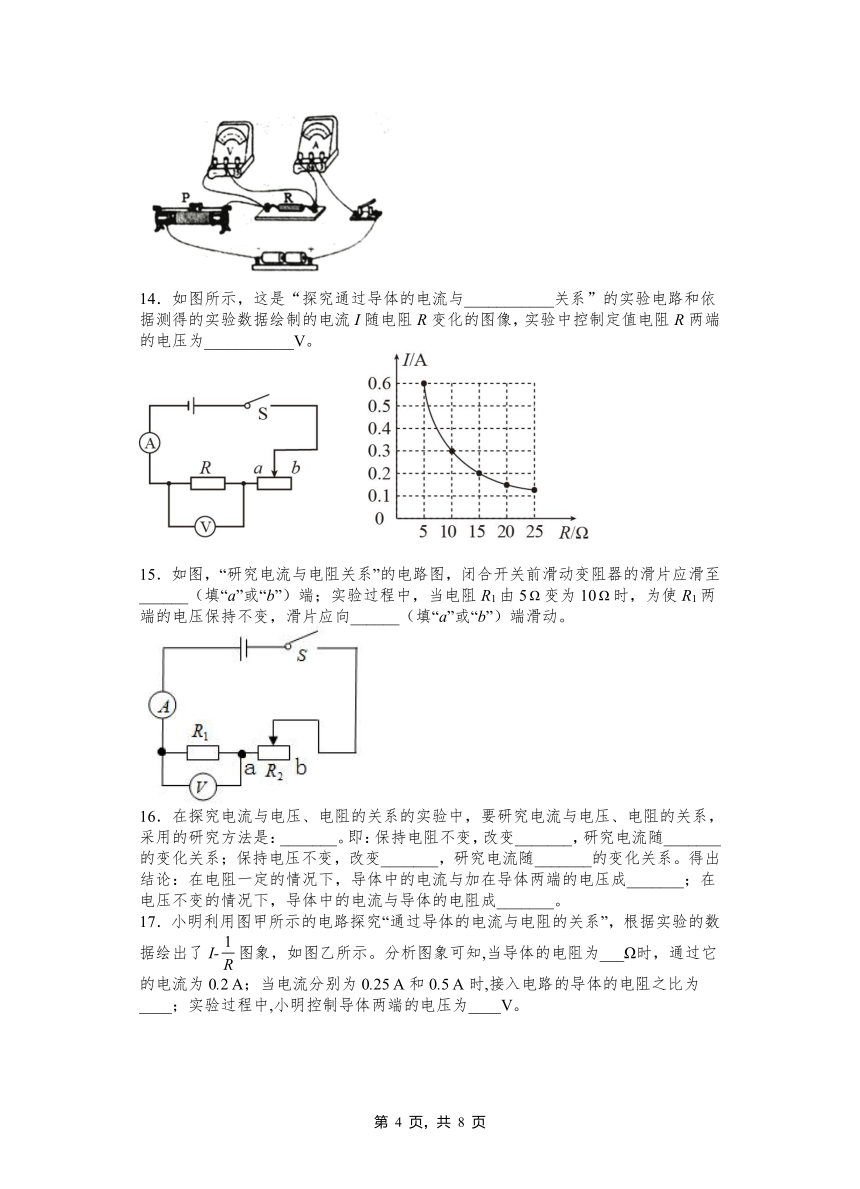

14．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
15．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
16．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
17．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。
18．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
19．在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值．
20．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
三、实验题
21．如图所示是“探究电流的大小与哪些因素有关”的实验电路图。
（1）连接电路前，开关必须_______。
（2）请根据如图所示的电路图用笔画线表示导线将如图所示的实物连接成完整电路（请勿更改原有导线，导线不得交叉）。 _________
（3）实验开始时，滑动变阻器的作用是_______。在探究通过导体的电流与导体两端电压关系时，应保持_______不变，此时滑动变阻器的作用是_______；在探究通过导体的电流与导体电阻关系时，应保持_______不变。
（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表：
根据上表的实验数据，请在如图中画出电流随电阻变化的图像。_________
22．如图是小明同学探究“电流与电压关系”的电路图．
（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．
（_____）
（2）小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．
（4）接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D A C D D A C D
二、填空题
11．反比 2.5 20
12．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
13．断开 R断路 右 保持不变
14．电阻 3
15．b b
16．控制变量法电压电压电阻电阻正比反比
17．10 2∶1 2
18．10.5
19．并联 电源电压 R＝U/I 滑动变阻器的滑片
20．2:1 1:2
三、实验题
21．断开保护电路定值电阻阻值改变定值电阻两端电压定值电阻两端电压
22． 断开 左 电阻R断路 保持定值电阻两端的电压不变
