第十七章 第2节欧姆定律 2021-2022学年人教版物理九年级同步练习（有答案）

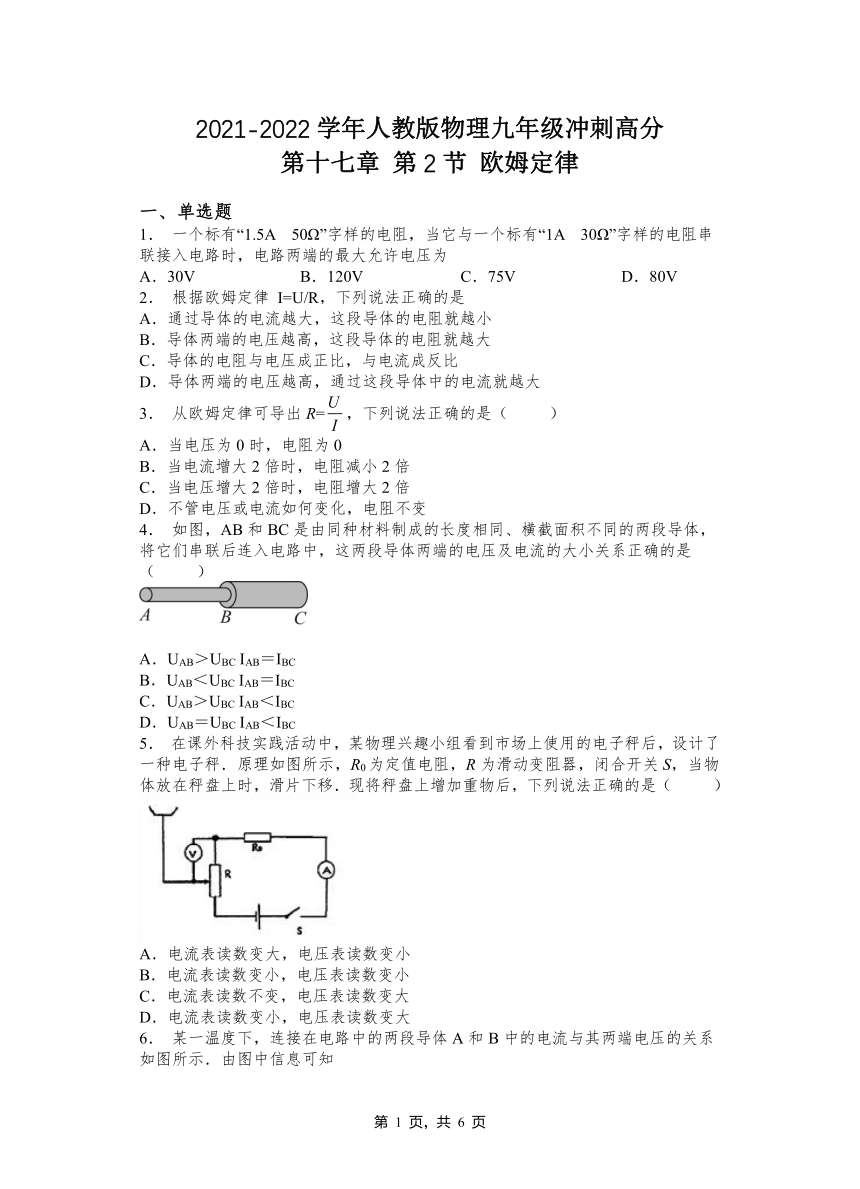

2021-2022学年人教版物理九年级冲刺高分
第十七章 第2节 欧姆定律
一、单选题
1． 一个标有“1.5A 50Ω”字样的电阻，当它与一个标有“1A 30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为
A．30V B．120V C．75V D．80V
2． 根据欧姆定律 I=U/R，下列说法正确的是
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过这段导体中的电流就越大
3． 从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
4． 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）
A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC
5． 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大

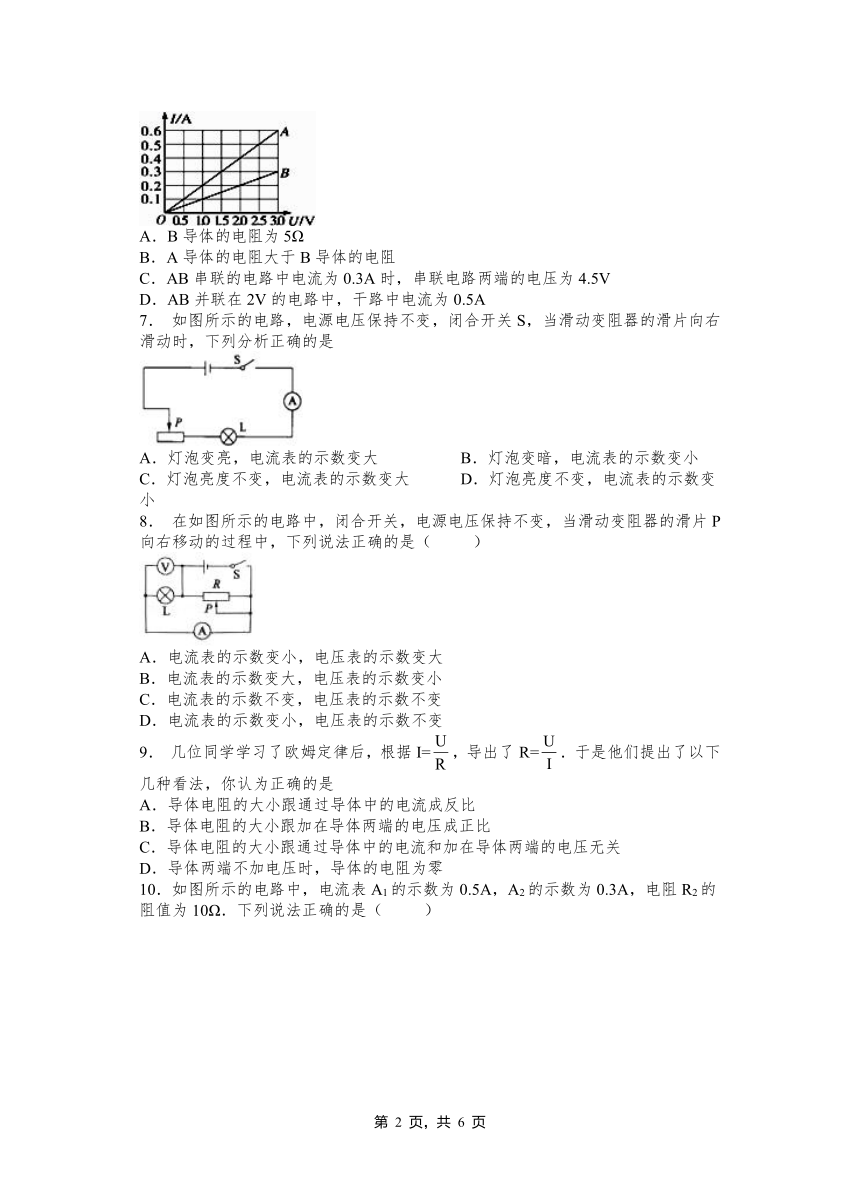

6． 某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知
A．B导体的电阻为5Ω
B．A导体的电阻大于B导体的电阻
C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5V
D．AB并联在2V的电路中，干路中电流为0.5A
7． 如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
8． 在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
9． 几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
10．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
二、填空题
11．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．
12．某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为________Ω，若电压为0，则它的阻值为________ Ω。
13．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
14．在如图所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了0.1A，电阻R=_____ Ω．
15．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
16．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
17．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
18．如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω．
19．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
20．若导体两端电压为6 V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3 V时则该导体的电阻为________Ω．
三、计算题
21．如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
22．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第2节欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D A C C A C C C
二、填空题
11．12 10
12．5 5
13．15 15
14．60
15．9
16．20 12V 没有
17．0.3 4.5
18．16V 40Ω
19．2.4 30
20．60 60
三、计算题
21．（1）4V；（2）0.2A
22．（1）0.9A；（2）30Ω
