第5章 第3节透镜成像的规律 同步练习 2021-2022学年人教版八年级上册物理（有答案）

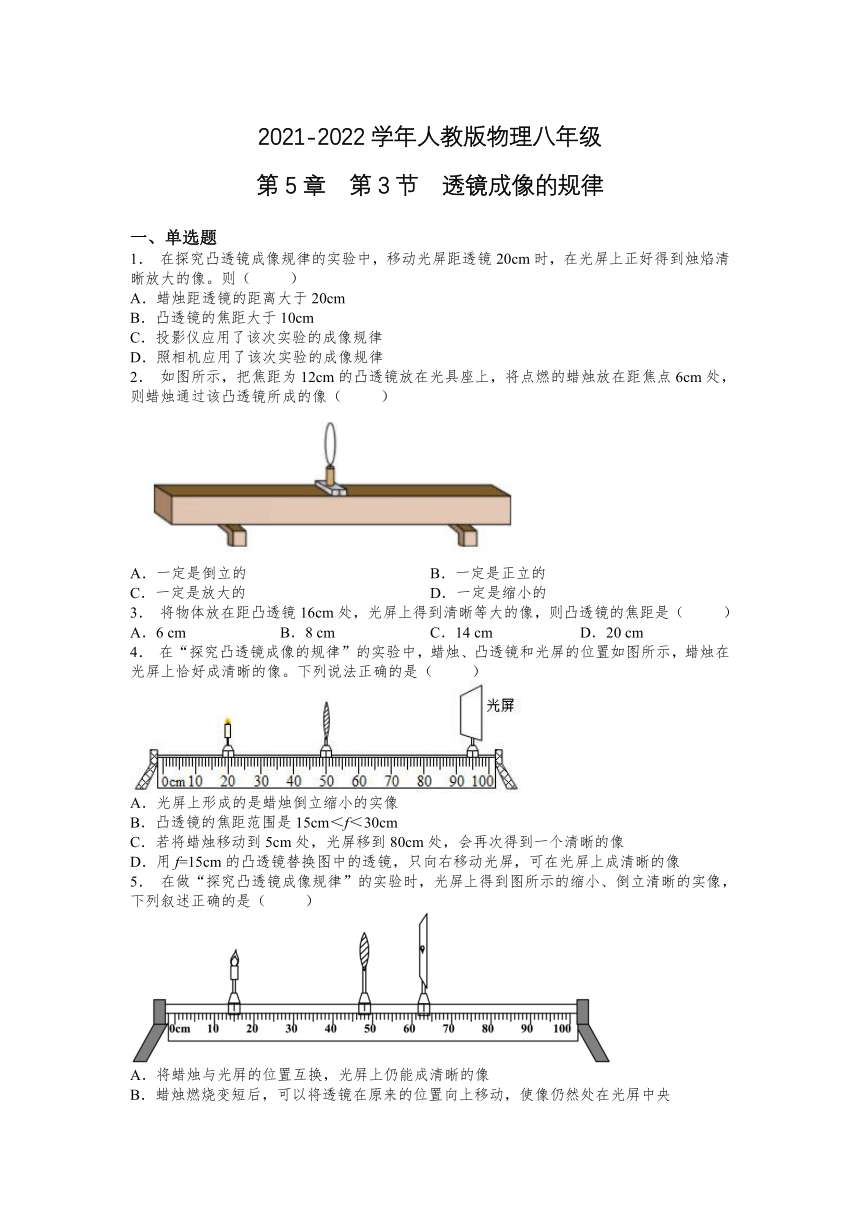

2021-2022学年人教版物理八年级
第5章 第3节 透镜成像的规律
一、单选题
1． 在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（ ）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
2． 如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）
A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
3． 将物体放在距凸透镜16cm处，光屏上得到清晰等大的像，则凸透镜的焦距是（ ）
A．6 cm B．8 cm C．14 cm D．20 cm
4． 在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。下列说法正确的是（ ）
A．光屏上形成的是蜡烛倒立缩小的实像
B．凸透镜的焦距范围是15cm＜f＜30cm
C．若将蜡烛移动到5cm处，光屏移到80cm处，会再次得到一个清晰的像
D．用f=15cm的凸透镜替换图中的透镜，只向右移动光屏，可在光屏上成清晰的像
5． 在做“探究凸透镜成像规律”的实验时，光屏上得到图所示的缩小、倒立清晰的实像，下列叙述正确的是（ ）
A．将蜡烛与光屛的位置互换，光屛上仍能成清晰的像
B．蜡烛燃烧变短后，可以将透镜在原来的位置向上移动，使像仍然处在光屛中央

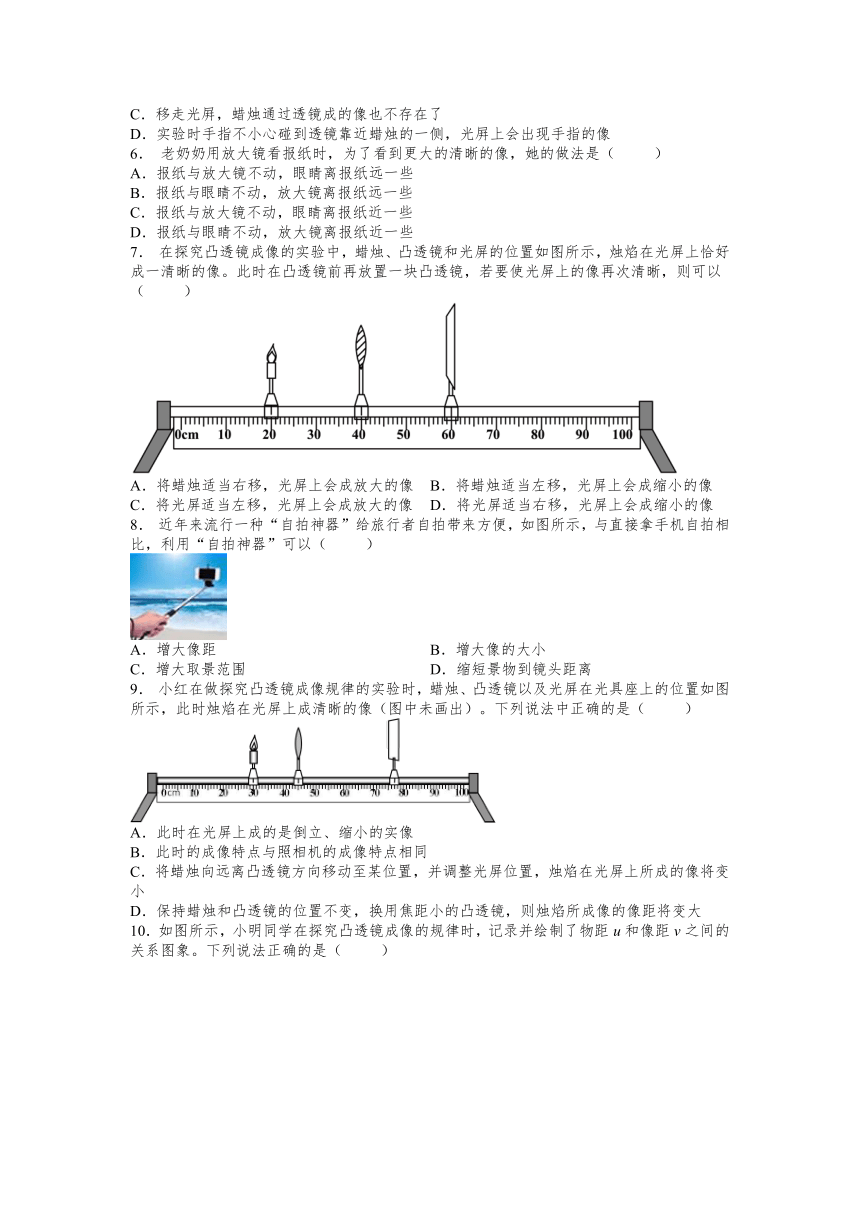

C．移走光屛，蜡烛通过透镜成的像也不存在了
D．实验时手指不小心碰到透镜靠近蜡烛的一侧，光屛上会出现手指的像
6． 老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她的做法是（ ）
A．报纸与放大镜不动，眼睛离报纸远一些
B．报纸与眼睛不动，放大镜离报纸远一些
C．报纸与放大镜不动，眼睛离报纸近一些
D．报纸与眼睛不动，放大镜离报纸近一些
7． 在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。此时在凸透镜前再放置一块凸透镜，若要使光屏上的像再次清晰，则可以（ ）
A．将蜡烛适当右移，光屏上会成放大的像 B．将蜡烛适当左移，光屏上会成缩小的像
C．将光屏适当左移，光屏上会成放大的像 D．将光屏适当右移，光屏上会成缩小的像
8． 近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（ ）
A．增大像距 B．增大像的大小
C．增大取景范围 D．缩短景物到镜头距离
9． 小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是（ ）
A．此时在光屏上成的是倒立、缩小的实像
B．此时的成像特点与照相机的成像特点相同
C．将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大

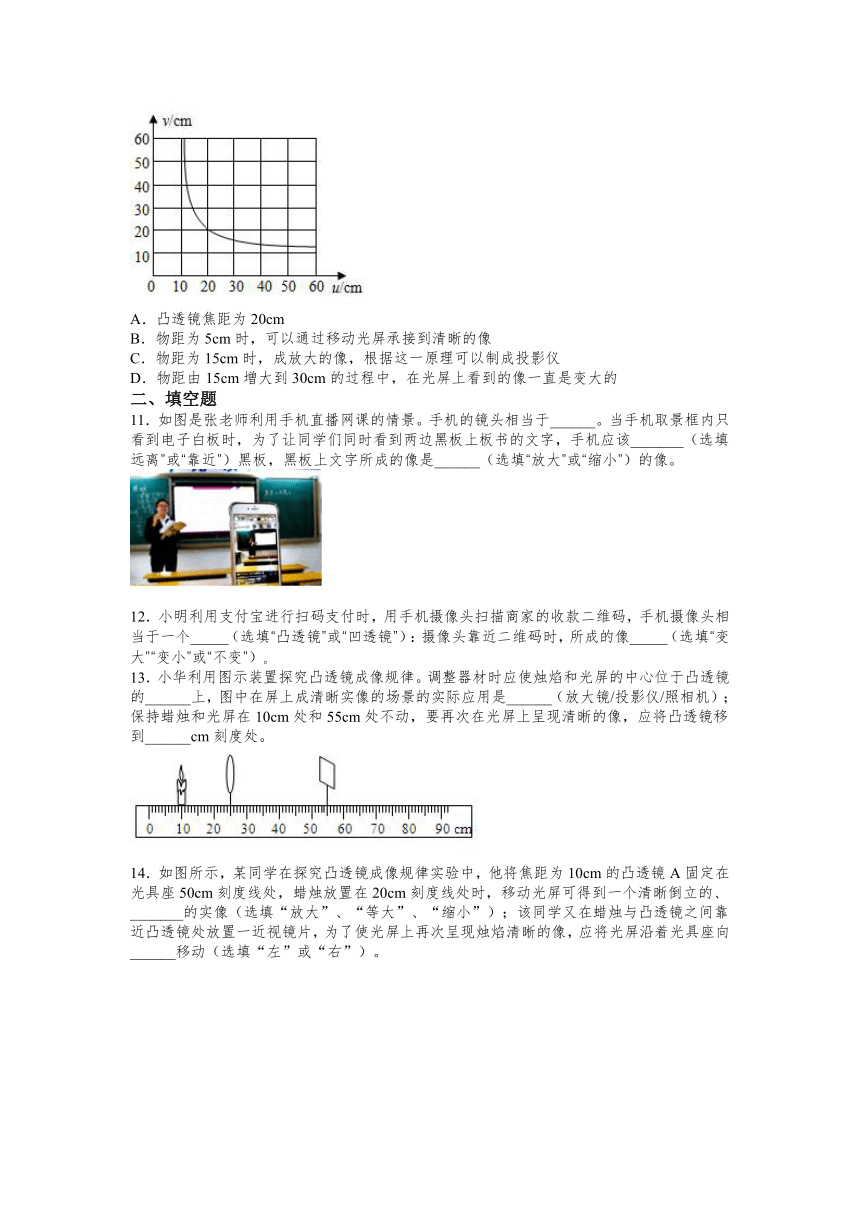

10．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（ ）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
二、填空题
11．如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
12．小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”或“不变”）
13．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
14．如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。
15．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
16．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。
17．“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄像头．摄像头中的镜头相当于______透镜，能够成___________、___________的实像．
18．平静的湖面上能够映出天空中飞翔的小鸟儿，人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏。看见水中的“鱼”是光的______现象，看见水中的“鸟”是光的______现象；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状______（填“不变”或“变化了”）；把笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐______(填“变长”或“变短”)，到某一位置以后，铅笔尖的方向______发生变化，铅笔尖的粗细______发生变化。（以上两空填写“会、不会”）
19．将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
20．在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
三、实验题
21．小芳做“探究凸透镜成像规律”的实验时，首先按下图完成仪器装配．
（1）经过调节，光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向___________（填“上”或“下”）调．
（2）调节好蜡烛的高度后，小芳把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向___________（填“左”或“右”）移动，这次成的是___________立、___________ 的实像．
（3）小芳再把蜡烛移到B点处，但无论怎样调节光屏，光屏上始终接收不到像，这是因为此时成的是正立、放大的___________像，要想看到这个像，小芳观察的方法应该是________________．
22．在探究“凸透镜成像规律”的实验中，小华同学进行了如下实验：
（1）按照图甲所示操作，测出本实验所用凸透镜的焦距为______cm；
（2）接着小华调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”、“缩小”或“等大”）的清晰实像。生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）保持图中凸透镜的位置不变时，当向右移动蜡烛时，应该向______（选填“左”或“右”）移动光屏，才能再次得到清晰的像；
（4）保持凸透镜的位置仍然不变，小华继续向右移动蜡烛至45cm刻度线处，移动光屏，发现______（选填“能”或“不能”）得到蜡烛清晰的像。为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的______（填“同”或“异”）侧。
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B C A B A C C C
二、填空题
11．凸透镜 远离 缩小
12．凸透镜 变大
13．主光轴 投影仪 40
14．缩小 右
15．10.0 缩小 照相机 等大
16．u＞2f 左 2f＞u＞f
17．凸 倒立 缩小
18．折射 反射 变化了 变长 会 会
19．凸透镜 正立的放大 远离字
20．倒立缩小的实像 照相机 小于10
三、实验题
21．上 右 倒 放大 虚 从凸透镜的右侧透过凸透镜去观察
22．10.0 放大 投影仪 右 不能 异
