第十九章 第1节家庭电路 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级
第十九章 第1节 家庭电路
一、单选题

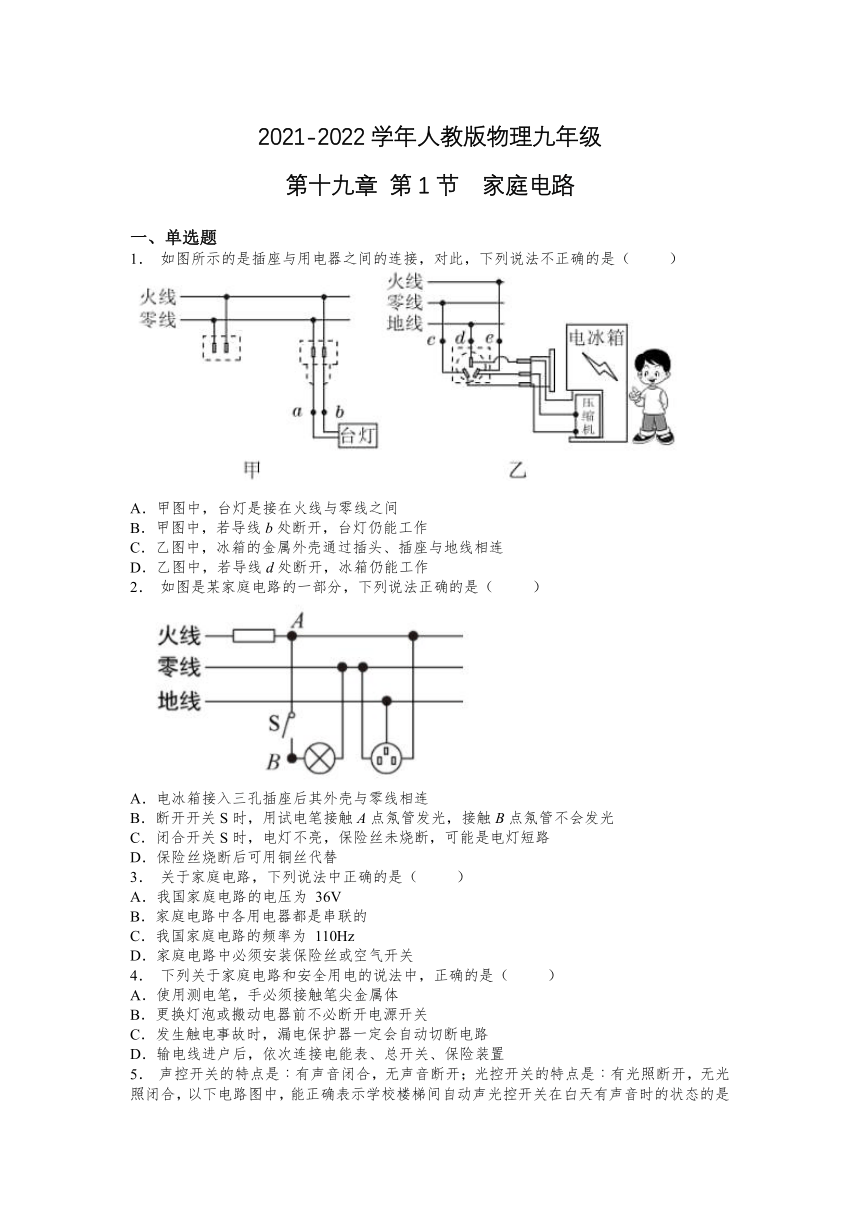

1． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
2． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
3． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关
4． 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置

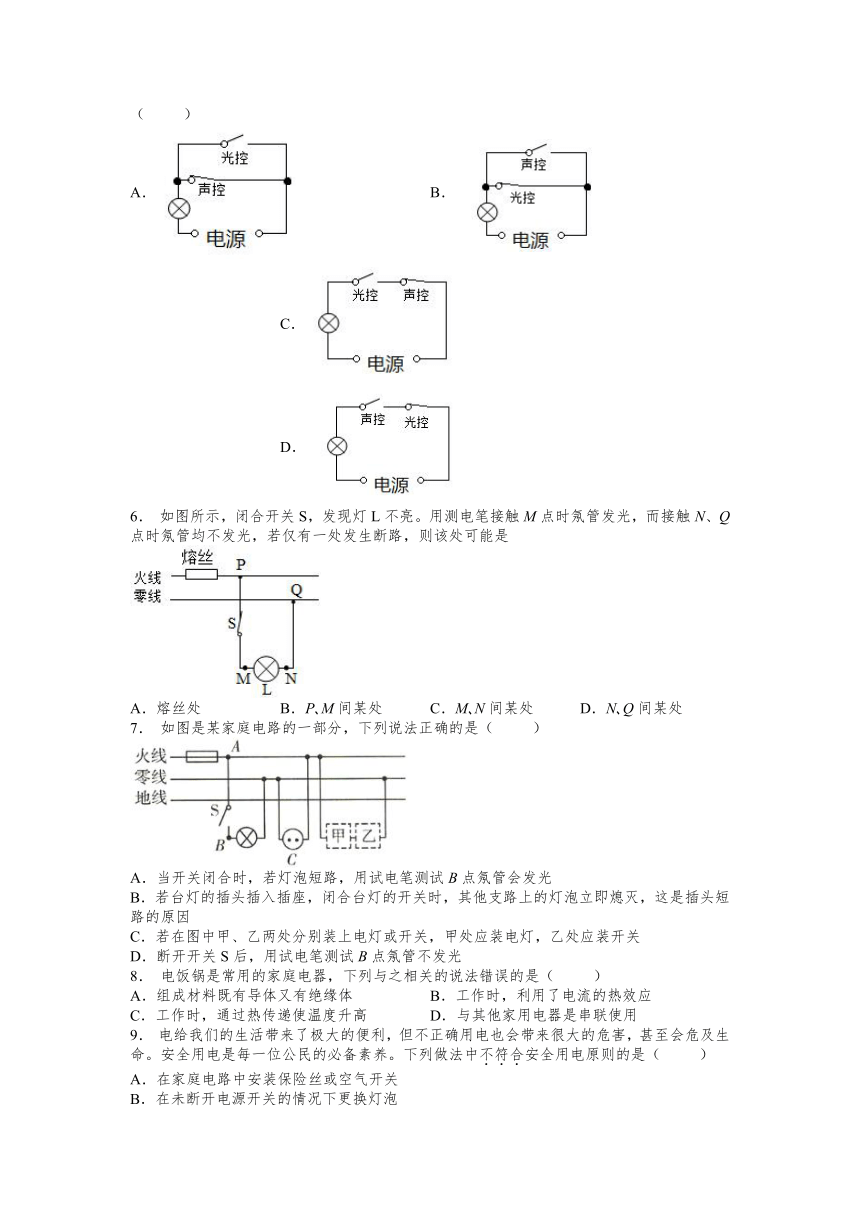

5． 声控开关的特点是∶有声音闭合，无声音断开；光控开关的特点是∶有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态的是（ ）
A． B． C． D．
6． 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
7． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光
8． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用
9． 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
10．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
二、填空题
11．在小明家照明电路中，控制客厅灯的开关应接在线和灯之间：他用测电笔检测电路操作方法正确的是 _____ 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 _____ （选填“增接零线”、“加接地线”或“加接空气开关”）。
12．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
13．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
14．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
15．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
16．在家庭电路中，为了用电安全，控制用电器的开关要连接在_____线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递_____（选填“信息”或“能量”）
17．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
18．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20）A”表示这个电能表的______电流为10A，______电流为20A。他家同时工作的用电器的总功率不能超过______W。该同学家的进户线是______（填序号）。
19．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
20．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
三、作图题
21．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
22．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D D C C D D B A
二、填空题
11．甲 加接地线
12．笔尖金属体 有
13．并联 220 变大
14．1.5 并
15．并 串 并
16．火 能量
17．并联 开关
18．标定 额定最大 4400 ①②
19．笔尾 CD断路
20．串 3
三、作图题
21．
22．
