第十九章 第2节家庭电路中电流过大的原因 同步练习 2021-2022学年人教版物理九年级全一册（有答案）

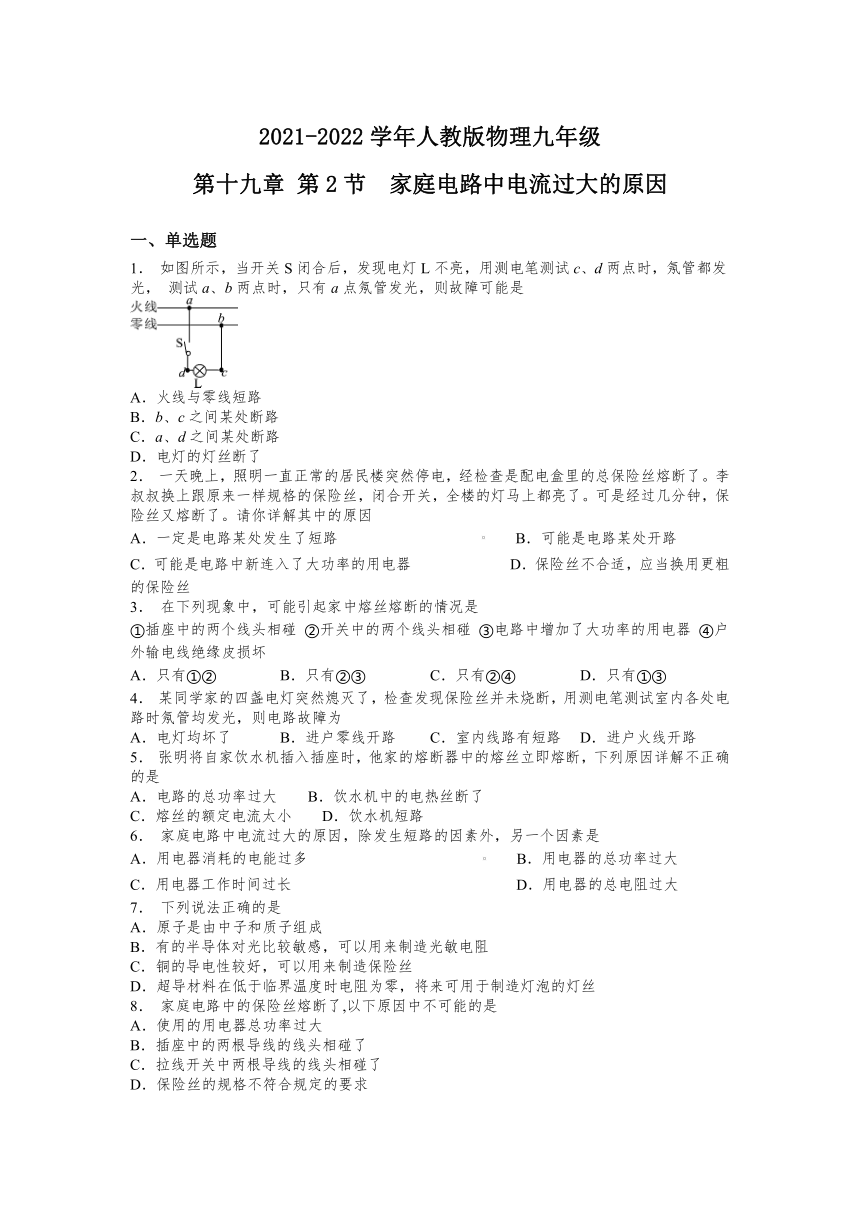

2021-2022学年人教版物理九年级
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
2． 一天晚上，照明一直正常的居民楼突然停电，经检查是配电盒里的总保险丝熔断了。李叔叔换上跟原来一样规格的保险丝，闭合开关，全楼的灯马上都亮了。可是经过几分钟，保险丝又熔断了。请你详解其中的原因
A．一定是电路某处发生了短路 B．可能是电路某处开路
C．可能是电路中新连入了大功率的用电器 D．保险丝不合适，应当换用更粗的保险丝
3． 在下列现象中，可能引起家中熔丝熔断的情况是
①插座中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
4． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
5． 张明将自家饮水机插入插座时，他家的熔断器中的熔丝立即熔断，下列原因详解不正确的是
A．电路的总功率过大 B．饮水机中的电热丝断了
C．熔丝的额定电流太小 D．饮水机短路
6． 家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
7． 下列说法正确的是
A．原子是由中子和质子组成
B．有的半导体对光比较敏感，可以用来制造光敏电阻
C．铜的导电性较好，可以用来制造保险丝
D．超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝
8． 家庭电路中的保险丝熔断了,以下原因中不可能的是
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求

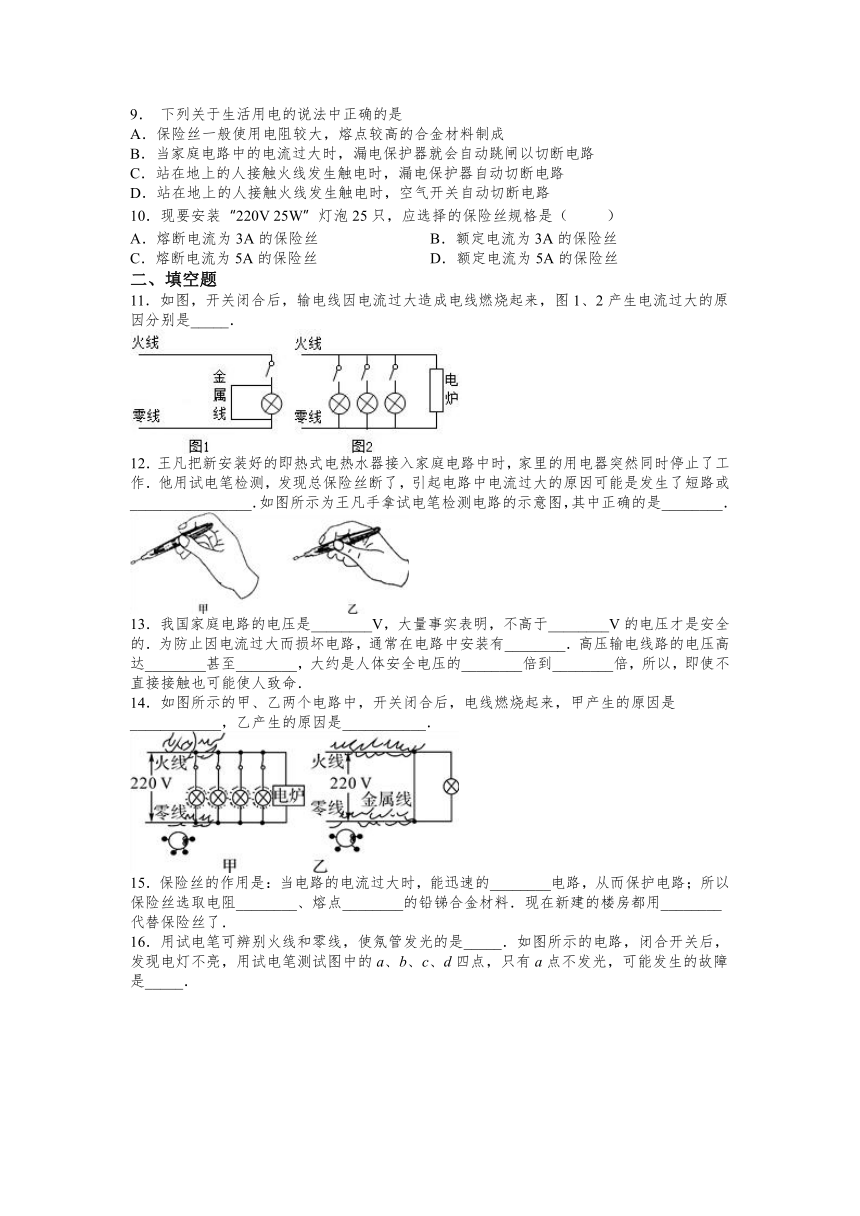

9． 下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
10．现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
二、填空题
11．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是_____．
12．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
13．我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命．
14．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________．
15．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
16．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
17．“漏电保护器”的作用是____________________．
18．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
19．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
20．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D B B B B C C B
二、填空题
11．短路；用电器总功率过大
12．用电器总功率过大 甲
13．22036保险丝几万伏几十万伏几百几万
14．用电器总功率过大 发生短路
15．切断 比较大比较低空气开关
16．火线 ab之间断路
17．电流对人体造成伤害时，自动切断电路，对人起保护作用．
18．低串
19．地 大 空气开关
20．短路
