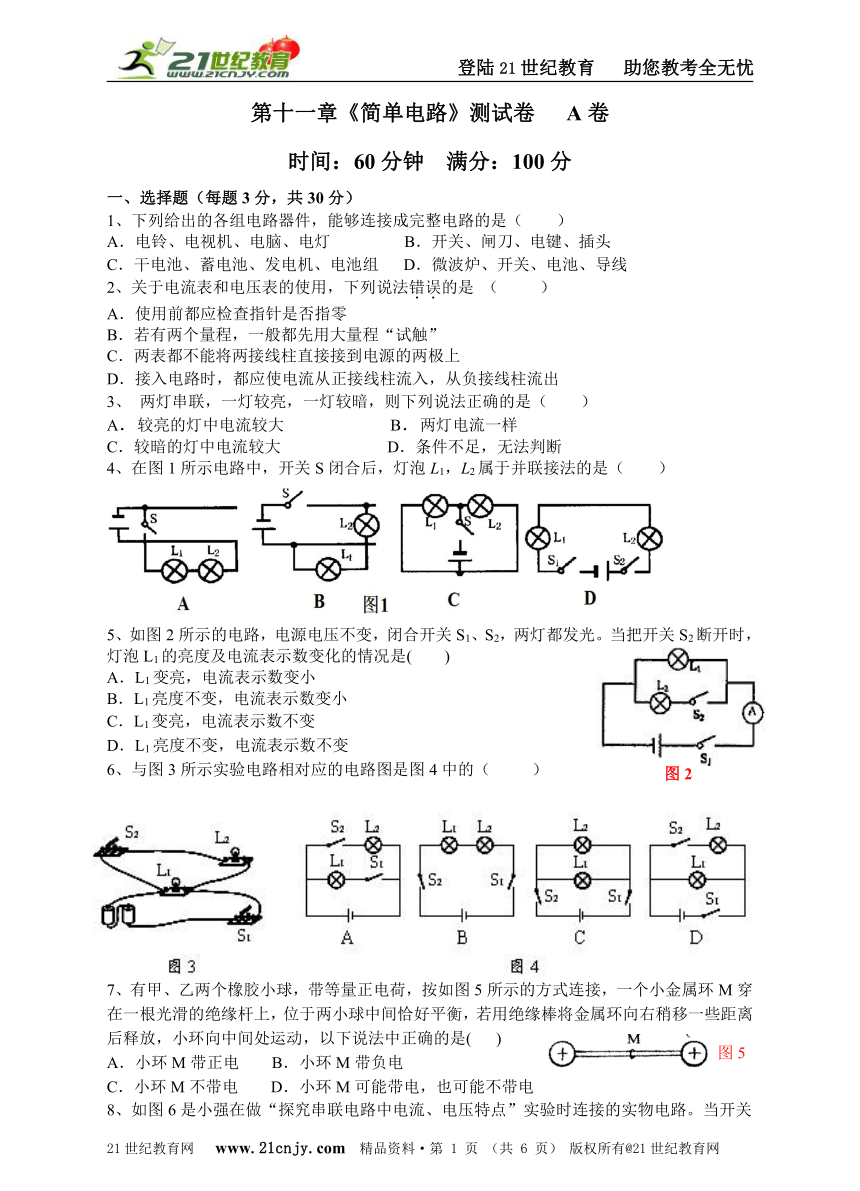

第十一章《简单电路》测试卷 A卷
时间：60分钟 满分：100分
一、选择题（每题3分，共30分）
1、下列给出的各组电路器件，能够连接成完整电路的是（ ）21世纪教育网
A．电铃、电视机、电脑、电灯 B．开关、闸刀、电键、插头
C．干电池、蓄电池、发电机、电池组 D．微波炉、开关、电池、导线
2、关于电流表和电压表的使用，下列说法错误的是 （ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触” 21世纪教育网
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
3、 两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．两灯电流一样
C．较暗的灯中电流较大 D．条件不足，无法判断
4、在图1所示电路中，开关S闭合后，灯泡L1，L2属于并联接法的是（ ）
5、如图2所示的电路，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是( )
A．L1变亮，电流表示数变小
B．L1亮度不变，电流表示数变小
C．L1变亮，电流表示数不变
D．L1亮度不变，电流表示数不变21世纪教育网
6、与图3所示实验电路相对应的电路图是图4中的（ ）
7、有甲、乙两个橡胶小球，带等量正电荷，按如图5所示的方式连接，一个小金属环M穿在一根光滑的绝缘杆上，位于两小球中间恰好平衡，若用绝缘棒将金属环向右稍移一些距离后释放，小环向中间处运动，以下说法中正确的是( )
A．小环M带正电 B．小环M带负电
C．小环M不带电 D．小环M可能带电，也可能不带电
8、如图6是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数．则出现此故障的原因可能是（ ）
A．灯L2断路 B．灯L2短路21世纪教育网
C．灯L1断路 D．灯L1短路
9、关于电压，下列说法正确的是( )
A．电路两端存在电压，电路中一定存在电流
B．只要电路中有电流，在电路两端就一定存在电压
C．电压的国际单位有伏特、千伏、毫伏、微伏等
D．经验证明高于36 V的电压对人体是安全的
10、在如图7所示的电路中，两盏灯都可能发光的是( )
A．只闭合开关S1 B．只闭合开关S2
C．只闭合开关S1、S2 D．开关S1、S2、S3都闭合
二、填空题（1—17和19题每空1分，18题3分 共21分。）
11、经常使用的电风扇，扇叶表面往往会带有一些灰尘，其原因是 。
12、日光灯工作电流约为0．15A，合为 mA。日光灯工作电压为220V,合为 kV。电流表使用前要先检查指针是否指在 位置。
13、如图8所示，电阻R1、R2、R3的连接方法是___________，电流表A1是测量___________的电流，电流A2是测量__________________的电流。21世纪教育网

14、如图9所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号21世纪教育网
15、下列器材中，属于电源的有： ； 。（只填写序号）A．发电机 B．门铃 C．灯泡 D．电池 E．开关 F．电流表
16、从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从 流向 。
17、如图10所示，是实验室中常用的一种仪表的示意图。请写出你从图中得到的两条信息：
①　　　　　 　　　　　　,②　　　　　　　　 　 　　．
18、图11所示的实物电路中，当开关都闭合后，会出现_______现象。只改动一根导线，使两灯并联，开关S控制干路，控制灯。在需改动的线上画“×”并画出正确接法。
19、如图12，若只需L1发光，连接________；若要求L1和L2串联发光，连接________；若要求L1和L2并联发光，连接________ _．
三、实验探究题（共28分）21世纪教育网
20、 在“用电流表测电流”的实验中，某同学接成如图13(左)所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图13（右）所示，则通过灯L1的电流为 A，通过灯L2的电流为 A；（4分）

21、小菲所在的课外活动小组共有30位同学，他们常采用投票表决的方式来决定一些事情。小菲想设计一个表决统计器，来快速地统计出投赞成票(或反对票)的人数。为此小菲准备了下列器材 ：电源(电压为6V且不变)、开关(足够多)、电流表(表盘如图14)、阻值60Ω的定值电阻(足够多)、导线若干。21世纪教育网
（1）（1分）图15是表决器的电路原理图，请在电路图中的“○”内填入电流表或电压表符号，使之成为一个完整的正确电路。（图中用“……”省去部分重复的电路）

（2）（1分）图16是电流表原来的表盘，小菲通过计算后将电流表的表盘刻度改为人数，如图16（表盘上的a、b、c、表示人数）。则c点代表的人数是 人。
（3）（3分）若某次表决只要求投赞成票的同学闭合开关，结果电流表的指针停在如图16所示的位置上，请你通过计算说明这次表决有多少位同学投了赞成票。
解：21世纪教育网
22、（4分）实验室里有一个电池组，两只小灯泡L1和L2，两个开关S1和S2，导线若干．请你设计一个电路，要求：当S1、S2都闭合时，两灯均发光；若只闭合S1，则仅L1发光；断开S1，闭合S2时两灯均不发光，在下面画出电路图。
21世纪教育网
23． (5分)为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是： 2节干电池串联作电源、两个标有2．5V字样的小灯泡、一只电流表、一个开关、导线若干。他的实验设想是：首先将实验器材连成图17所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中测出的三点电流的数据，就得出干路与支路的电流的关系 。
请你指出一点小明同学这一实验方案中的不足之处，并提出相应的改进意见．
不足： 改进 ： 。
24、（10分） 小兰在学校实验室做探究串、并联电路电流规律的实验时，想到下面问题，请你帮她做出答案。
⑴（1分）在图18中，__________（填“甲”或“乙”）图是并联电路。
⑵（1分）请在图18乙的导线上用箭头标出电路中的电流方向。
⑶（2分）街道上的路灯是串联的还是并联的？为什么？
答：路灯是__________联的。因为其中一盏灯坏了，其他灯__________。
⑷（4分）请你按照图18甲电路图将图19中的实物元件连成电路。

⑸（2分）若小兰利用电流表测出图18甲中L1中的电流是0．3A，L2中的电流如图20电流表的示数情况，则干路中电流的大小是____A。21世纪教育网
四、计算题（共21分。）
25． （10分）在如图21电路中，闭合开关S后，电流表A1、A2的示数分别为0．38A和0．7A，电压表的示数为4．5V。试求：
(1) 灯L1、L2中的电流I1和I2；
(2) L1两端的电压U1和电源电压U．21世纪教育网
26、（11分）如图22所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0．45A；S1断开，S2、S3闭合时，电流表的示数为0．75A。求：
（1）电源电压为多少? 21世纪教育网
（2）R2的阻值为多少? 21世纪教育网
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
第十一章单元检测题参考答案
一、选择题
1
2
3
4
5
6
7
8
9
10
D
C
B
C
B
D
A
D
B
B
二、填空题
11、电扇转动时，扇叶和空气摩擦带电，吸引空气中的灰尘
12、150、 0.22、 零刻度线
13、并联；R1、R2的电流；R2、R3的电流
14、甲为电压表　乙为电流表
15、A D21世纪教育网
16、荧光屏；阴极
17、①这是一个电流表；②电流表的示数是1.5A；③电流表的量程有0～0.6A和0～3A；④电流表的分度值分别是0.02A和0．1A
18、短路、答案如下图（错在连接S与S1的导线）21世纪教育网
19、CD ； BC ； CD、AB
三、实验与探究题
20、0.3 1.2
21、（1）（1分）
（2）30 （1分）21世纪教育网
（3）解：根据电路原理图可知：
每一位投赞成票的同学闭合开关时，
通过支路的电流：21世纪教育网
I0===0.1A (1分)
由电流表的示数可知干路电流I=2.4A
∴投赞成票的同学的人数n===24(人) （2分）
22、
23、I=I1+I2 21世纪教育网
如：只测量一组数据，选用了同规格的灯泡等
24、（1）甲 （2）21世纪教育网

（3）并 ，仍工作（亮）
（4）

（5）0.5A
四、计算题
25、(1) I1=0.38A I2=0.32A (2)U1=4.5V U=4.5V
26、（1）9V （2）30Ω （3）3.6V
