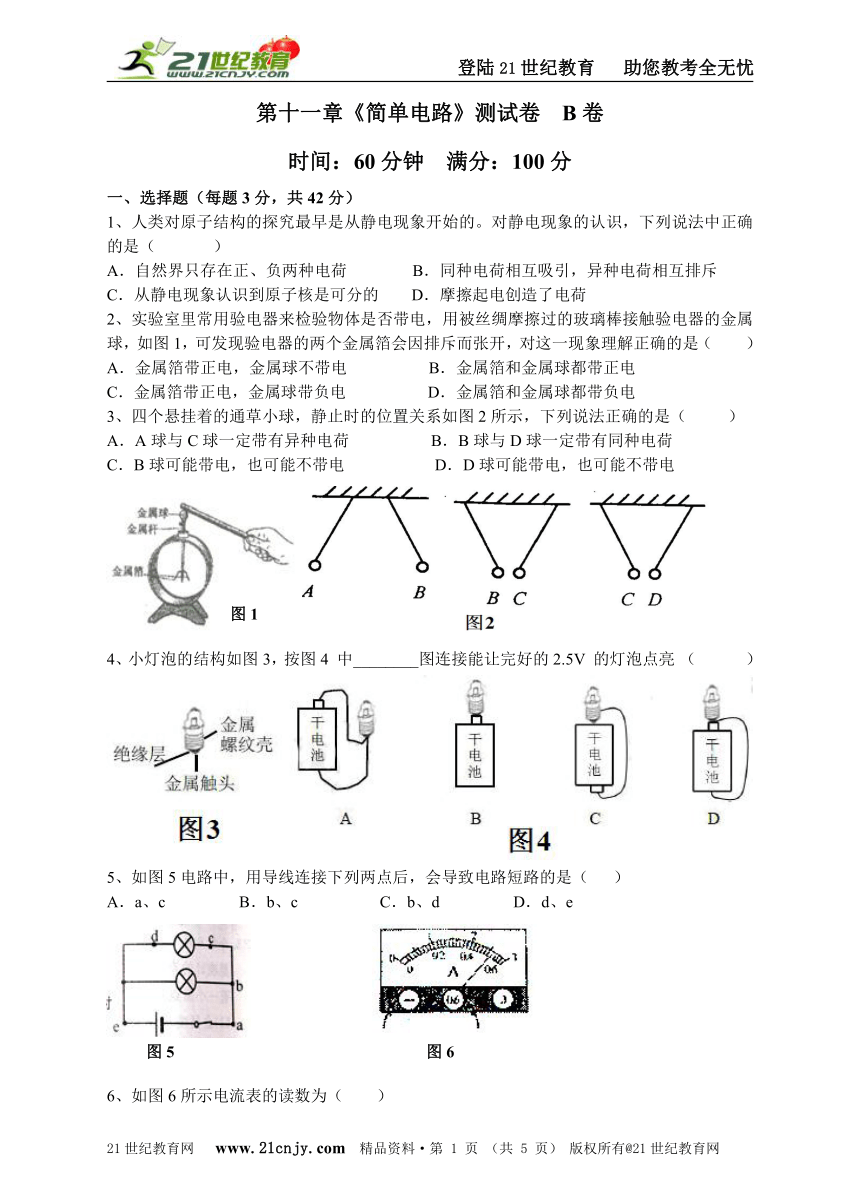

第十一章《简单电路》测试卷 B卷
时间：60分钟 满分：100分
一、选择题（每题3分，共42分）
1、人类对原子结构的探究最早是从静电现象开始的。对静电现象的认识，下列说法中正确的是（ ）21世纪教育网
A．自然界只存在正、负两种电荷 B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的 D．摩擦起电创造了电荷
2、实验室里常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，如图1，可发现验电器的两个金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A．金属箔带正电，金属球不带电 B．金属箔和金属球都带正电21世纪教育网
C．金属箔带正电，金属球带负电 D．金属箔和金属球都带负电
3、四个悬挂着的通草小球，静止时的位置关系如图2所示，下列说法正确的是（ ）
A．A球与C球一定带有异种电荷 B．B球与D球一定带有同种电荷
C．B球可能带电，也可能不带电 D．D球可能带电，也可能不带电21世纪教育网

4、小灯泡的结构如图3，按图4 中________图连接能让完好的2.5V 的灯泡点亮 （ ）
5、如图5电路中，用导线连接下列两点后，会导致电路短路的是（ ）21世纪教育网
A．a、c B．b、c C．b、d D．d、e
21世纪教育网

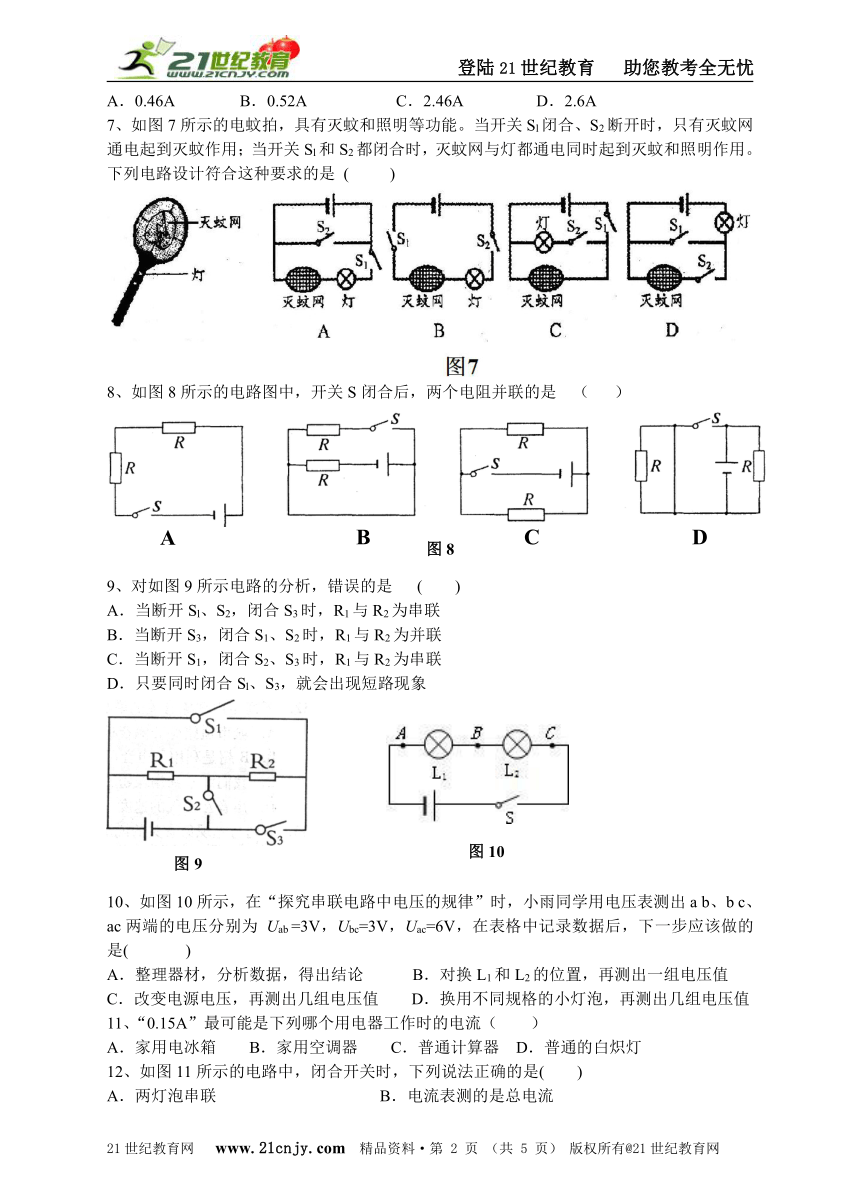

6、如图6所示电流表的读数为（ ）21世纪教育网
A．0.46A B．0.52A C．2.46A D．2.6A21世纪教育网
7、如图7所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 ( )
8、如图8所示的电路图中，开关S闭合后，两个电阻并联的是 （ ）21世纪教育网

9、对如图9所示电路的分析，错误的是 ( )
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联 21世纪教育网
D．只要同时闭合Sl、S3，就会出现短路现象
21世纪教育网
10、如图10所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出a b、b c、ac两端的电压分别为 Uab =3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是( )
A．整理器材，分析数据，得出结论 B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值 D．换用不同规格的小灯泡，再测出几组电压值
11、“0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
12、如图11所示的电路中，闭合开关时，下列说法正确的是( ) 21世纪教育网
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流

13、如图12所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（ ）
A．L1断路 B．L2断路 C．电流表断路 D．电流表短路21世纪教育网
14、图13中的电路图和实物图相对应的是 （ ）

二、填空题（每空2分，共20分）
15、将与羊毛衫摩擦过的气球靠近头发，会看到如图14所示的惊奇现象。这是由于气球摩擦后______________，会____________不带电的头发。21世纪教育网
16、现在许多宾馆都利用房卡取电，如图15所示。只有把房卡插入槽中，房间内的用电器才能使用房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的。
17、如图16所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为 ；司机所拨动的这根横杆就相当于电路中的 . 21世纪教育网
18、电流看不见，摸不着，我们可以利用灯泡的 来判断它的大小，这就好比我们可以看相同时间内从水管中流出水的多少来知道水流的大小一样。这种用水流比作电流的方法叫做 法（选填“控制变量”、“等效”、“类比”）。 21世纪教育网
19、电视机的遥控器由两节干电池供电，其工作电压为 V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有 而具有了吸引轻小物体的性质。
三、作图、实验探究题（共38分，20题6分，21题8分，22题12分，23题12分）
20、根据如下图所示的电路，请在虚线框中画出这个电路的电路图。

21、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。21世纪教育网
22、果汁也能做电池。先向杯中倒人芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如下图所示，一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢?给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计一个实验方案进行探究。(也可画图辅助说明) 21世纪教育网
23、实验探究【探究名称】探究并联电路中电流的关系
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系? 21世纪教育网
【设计实验与进行实验】（1）按图所示连接电路。 （2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，分别填入下表；（3）为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤。21世纪教育网
方法一：改变电源电压。方法二：更换其中一条支路中的灯泡（不同灯泡）。
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0.10
0.12
0.22
第二次测量
0.20
0.24
0.44
第三次测量
0.25
0.30
0.55
【分析与论证】21世纪教育网
（1）在拆接电路时，开关必须 .为了使电流表选择合适的量程要先进行_______，若指针突然反向偏转则说明________________________________。
（2）上面设计的表格中存在的不足之处是 ___________________________________。
（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法________进行的，可以得出结论： 。
21世纪教育网
第十一章《简单电路》测试卷参考答案
一、选择题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
D
C
C
A
C
C
C
D
D
C
A
D
二、填空题
15、带电、吸引 16、开关、并 17、并联、开关18、亮暗程度、类比 19、3、电荷
三、作图、实验探究题21世纪教育网
20、 21、

22、方案一：
按如下图所示连接电路，再利用开关进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜棒是芭乐电池的正极；若电压表反向偏转，铝棒是电池的正极。21世纪教育网
方案二：
将芭乐电池的铝棒用导线和电流表的负接线柱连接，然后用与铜棒连接的导线跟电流表的正接线柱试触，如果电流表指针正向偏转，说明铜棒是电池的正极；若电流表反向偏转，铝棒是电池的正极。21世纪教育网
方案三：
按下图所示连接电路，闭合开关，若低压二极管发光，说明铜棒是电池的正极；若二极管不发光，铝棒是正极。
(本题为开放性试题，设计方案只要科学、合理即可得分)
23、（1）断开、试触、电流表的“+”“—”接线柱接反了21世纪教育网
（2）电流的单位没有写上
（3）一、并联电路中，干路中的电流等于各支路电流之和21世纪教育网
