粤沪版九上双测系列 第十二章 探究欧姆定律 A卷

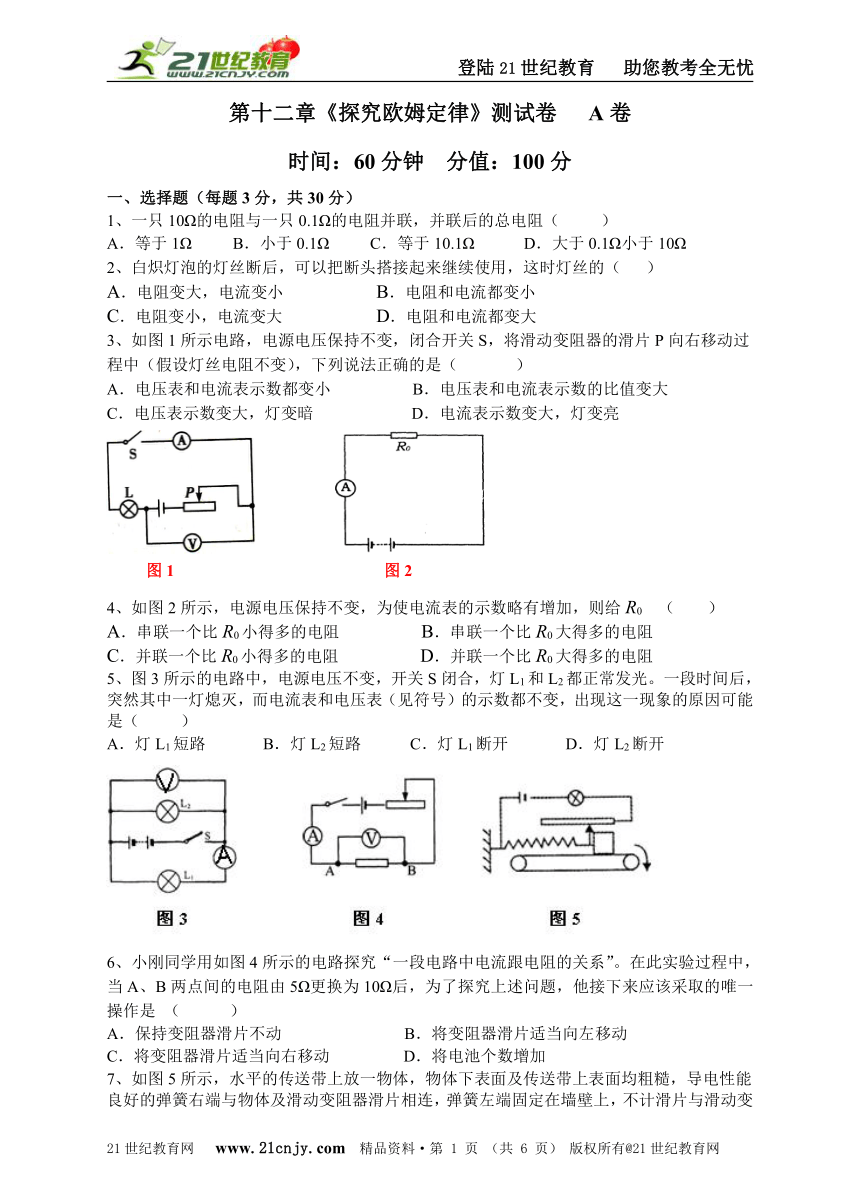

第十二章《探究欧姆定律》测试卷 A卷
时间：60分钟 分值：100分
一、选择题（每题3分，共30分）
1、一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（ ）21世纪教育网
A．等于1Ω　　 B．小于0.1Ω　　 C．等于10.1Ω　　 D．大于0.1Ω小于10Ω
2、白炽灯泡的灯丝断后，可以把断头搭接起来继续使用，这时灯丝的（ ）
A．电阻变大，电流变小 B．电阻和电流都变小21世纪教育网
C．电阻变小，电流变大 D．电阻和电流都变大
3、如图1所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（ ）21世纪教育网
A．电压表和电流表示数都变小 B．电压表和电流表示数的比值变大
C．电压表示数变大，灯变暗 D．电流表示数变大，灯变亮

4、如图2所示，电源电压保持不变，为使电流表的示数略有增加，则给R0　（　　）
A．串联一个比R0小得多的电阻? ?B．串联一个比R0大得多的电阻21世纪教育网
C．并联一个比R0小得多的电阻? ?D．并联一个比R0大得多的电阻
5、图3所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光。一段时间后，突然其中一灯熄灭，而电流表和电压表（见符号）的示数都不变，出现这一现象的原因可能是（ ） 21世纪教育网
A．灯L1短路 B．灯L2短路 C．灯L1断开 D．灯L2断开
6、小刚同学用如图4所示的电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他接下来应该采取的唯一操作是 （ ）21世纪教育网
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．将电池个数增加21世纪教育网

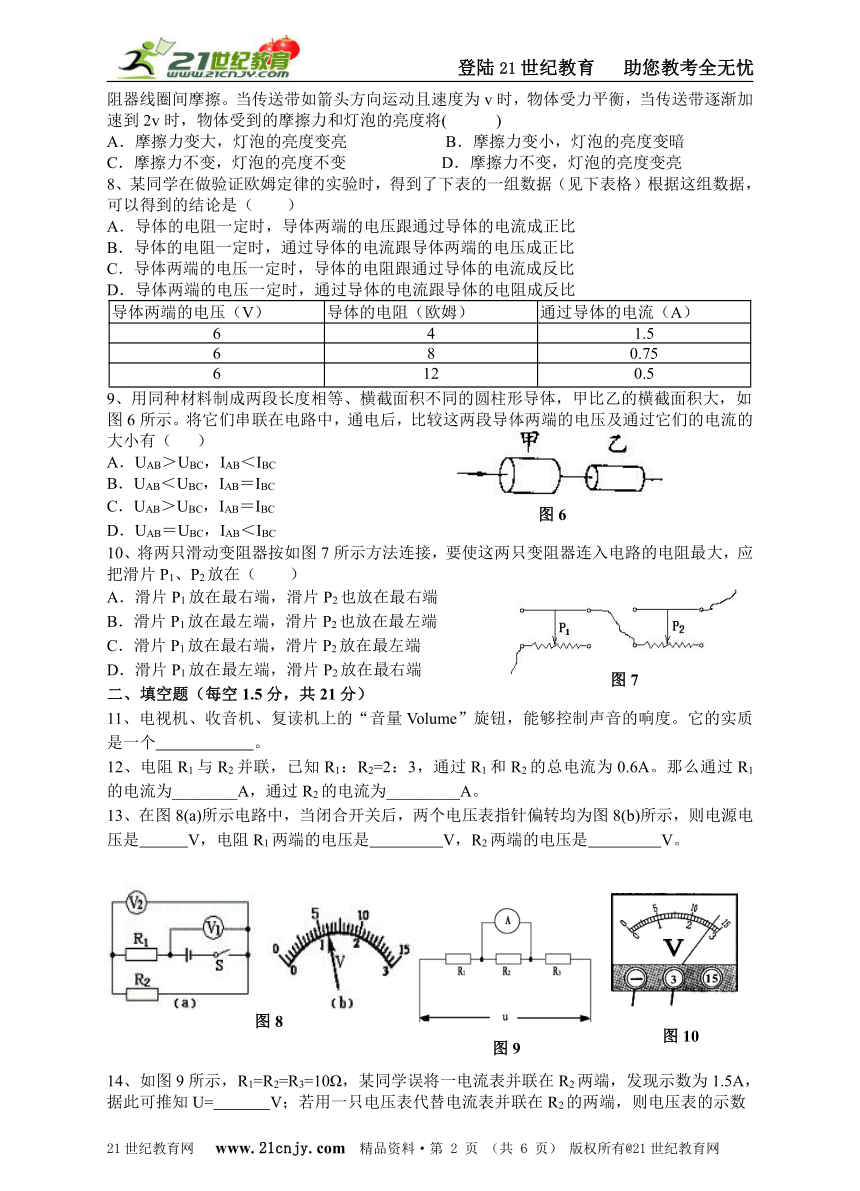

7、如图5所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体受力平衡，当传送带逐渐加速到2v时，物体受到的摩擦力和灯泡的亮度将( ) 21世纪教育网
A．摩擦力变大，灯泡的亮度变亮 ?　　 B．摩擦力变小，灯泡的亮度变暗
C．摩擦力不变，灯泡的亮度不变 D．摩擦力不变，灯泡的亮度变亮
8、某同学在做验证欧姆定律的实验时，得到了下表的一组数据（见下表格）根据这组数据，可以得到的结论是（ ）21世纪教育网
A．导体的电阻一定时，导体两端的电压跟通过导体的电流成正比
B．导体的电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
导体两端的电压（V）
导体的电阻（欧姆）
通过导体的电流（A）
6
4
1.5
6
8
0.75
6
12
0.5
9、用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图6所示。将它们串联在电路中，通电后，比较这两段导体两端的电压及通过它们的电流的大小有（ ）21世纪教育网
A．UAB＞UBC，IAB＜IBC??
B．UAB＜UBC，IAB＝IBC
C．UAB＞UBC，IAB＝IBC??
D．UAB＝UBC，IAB＜IBC
10、将两只滑动变阻器按如图7所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（ ）21世纪教育网
A．滑片P1放在最右端，滑片P2也放在最右端
B．滑片P1放在最左端，滑片P2也放在最左端
C．滑片P1放在最右端，滑片P2放在最左端
D．滑片P1放在最左端，滑片P2放在最右端
二、填空题（每空1.5分，共21分）
11、电视机、收音机、复读机上的“音量Volume”旋钮，能够控制声音的响度。它的实质是一个 。21世纪教育网
12、电阻R1与R2并联，已知R1：R2=2：3，通过R1和R2的总电流为0.6A。那么通过R1的电流为________A，通过R2的电流为_________A。
13、在图8(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图8(b)所示，则电源电压是 V，电阻R1两端的电压是 V，R2两端的电压是 V。21世纪教育网

14、如图9所示，R1=R2=R3=10Ω，某同学误将一电流表并联在R2两端，发现示数为1.5A，据此可推知U= V；若用一只电压表代替电流表并联在R2的两端，则电压表的示数为 V。

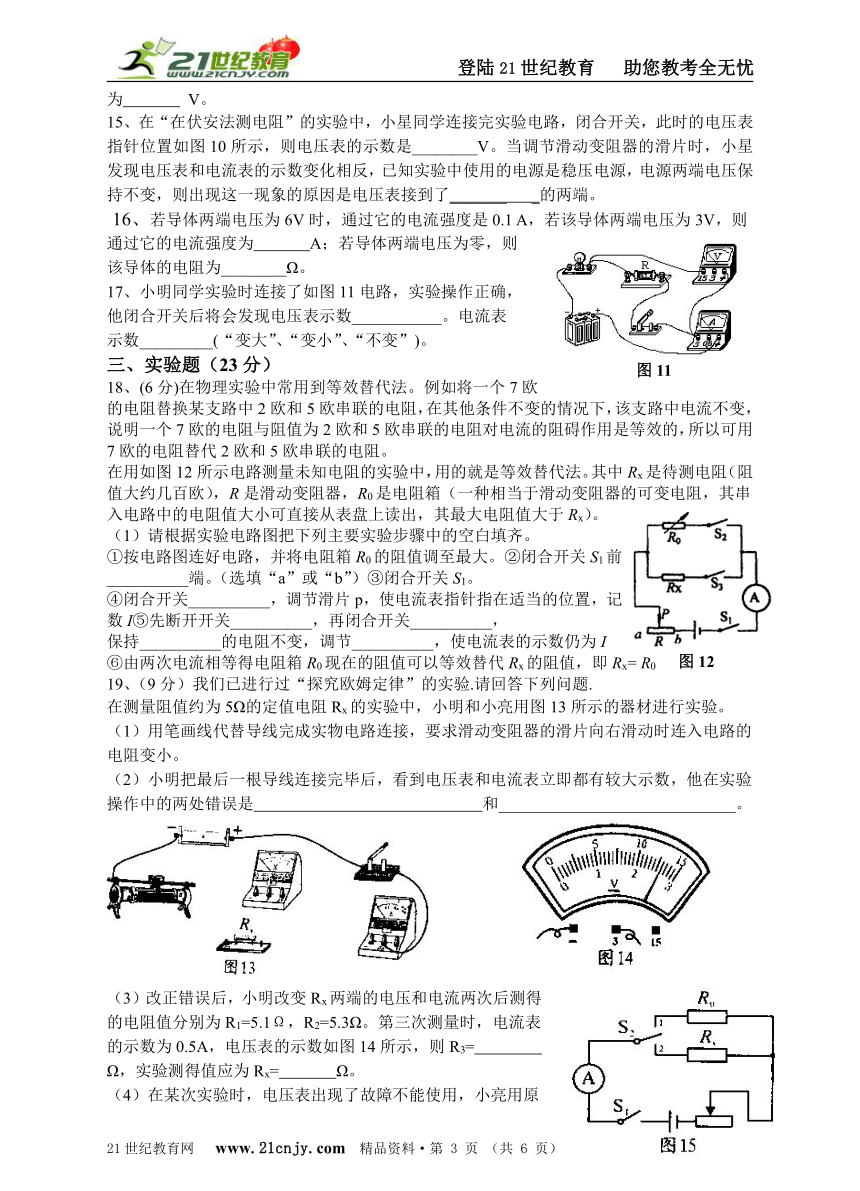

15、在“在伏安法测电阻”的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如图10所示，则电压表的示数是________V。当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了_______ _的两端。21世纪教育网
16、若导体两端电压为6V时，通过它的电流强度是0.1 A，若该导体两端电压为3V，则
通过它的电流强度为 A；若导体两端电压为零，则
该导体的电阻为________Ω。21世纪教育网
17、小明同学实验时连接了如图11电路，实验操作正确，
他闭合开关后将会发现电压表示数___________。电流表
示数_________(“变大”、“变小”、“不变”)。
三、实验题（23分）
18、(6分)在物理实验中常用到等效替代法。例如将一个7欧的电阻替换某支路中2欧和5欧串联的电阻，在其他条件不变的情况下，该支路中电流不变，说明一个7欧的电阻与阻值为2欧和5欧串联的电阻对电流的阻碍作用是等效的，所以可用7欧的电阻替代2欧和5欧串联的电阻。 21世纪教育网
在用如图12所示电路测量未知电阻的实验中，用的就是等效替代法。其中Rx是待测电阻（阻值大约几百欧），R是滑动变阻器，R0是电阻箱（一种相当于滑动变阻器的可变电阻，其串入电路中的电阻值大小可直接从表盘上读出，其最大电阻值大于Rx）。
（1）请根据实验电路图把下列主要实验步骤中的空白填齐。
①按电路图连好电路，并将电阻箱R0的阻值调至最大。②闭合开关S1前，滑片P置于__________端。（选填“a”或“b”）③闭合开关S1。21世纪教育网
④闭合开关__________，调节滑片p，使电流表指针指在适当的位置，记下此时电流表的示数I⑤先断开开关__________，再闭合开关__________，
保持__________的电阻不变，调节__________，使电流表的示数仍为I
⑥由两次电流相等得电阻箱R0现在的阻值可以等效替代Rx的阻值，即Rx= R0
19、（9分）我们已进行过“探究欧姆定律”的实验.请回答下列问题.
在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图13所示的器材进行实验。
（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。21世纪教育网
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是 和_____________________________。
（3）改正错误后，小明改变Rx两端的电压和电流两次后测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时，电流表的示数为0.5A，电压表的示数如图14所示，则R3= Ω，实验测得值应为Rx= Ω。21世纪教育网
（4）在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关，设计了如图15所示的电路。测量时，闭合S1，将S2拨到l（与R0连接），电流表的示数为I1；将S2拨到2（与Rx连接），电流表的示数为I2，小亮说待测电阻Rx=( I1/ I2 ) R0。小明认真分析电路后发现小亮的设计不合理，原因是________________________________________________________。
20、如图16所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表（见下页）：(8分)
步骤
M接
N接
　电流/A
　1
　A
　C
0.5
2
A
B
1.0
3
A和C
B
2.0
4
E
G
0.2
5
E
F
0.4
6
E和C
F
0.8
（1）比较步骤　　　　 ，得出结论：导体电阻大小与材料有关。
（2）比较步骤1和2(或4与5)，得出结论：　　　　　　　　　　　　　　　　　　。
（3）比较步骤2和3(或5与6)，得出结论： 。
（4）张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出电流表示数为0.7A，再与步骤1与4结果相比较，又悟出一个电流规律：　　　　　　　　　　 。
四、计算题（26分）
21、如图17电阻R1、RA串联接在电路中，R1两端的电压为3伏，RA两端的电压为9伏，R1＋RA＝600欧，求：（8分）
（1）电路总电压；21世纪教育网
（2）电路中的电流；
（3）电阻R1和RA的阻值21世纪教育网
22、(7分)在图18所示的电路中，电源电压为6V且不变。电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，滑动变阻器滑片在某位置时，电流表示数为0.2A。求：21世纪教育网
(1)电压表的示数
(2)电阻R2连入电路的阻值；
(3)若接着移动滑动变阻器滑片P到另一位置时，发现电压表和电流表中有一个已达满刻度(电表量程未变)，求此时电压表和电流表的示数。21世纪教育网
23、如图19是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。托盘.弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0 。已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压U=3V，电压表的量程为0～3V。现将1kg的物体放在托盘中，滑片刚好指在距R上端1/3处（不计摩擦，弹簧终在弹性限度内）， 请计算回答：（11分）21世纪教育网
（1）将1kg的物体放在托盘中时，电压表的示数为多少？
（2）该电子秤能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？
第十二章检测题参考答案
选择题
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
A
D
D
C
C
D
B
A
二、填空题21世纪教育网
11、滑动变阻器 12、0.36、0.24 13、6V， 4.8V， 1.2V；
14、30，10 15、2.7，滑动变阻器． 16、0.05 60 17、变小 变大
三、实验题
18、（1）a……………………………………………………(1分)
S3……………………………………………………（1分）
S3， S2,，R， R0…………………………………（4分）
19、(1)(2分)如图所示21世纪教育网
(2)(3分)连接电路时开关没有断开，没有把滑动变阻器的滑片置于阻值最大的位置
(3)(2分) 5.2 5.2
(4)(2分)由于滑动变阻器串联在电路中．S2由l拨到2时，电阻两端的电压发生变化
20、(1)1与4(2与5；3与6) (2)材料、横截面积相同时，导线越长电阻越大
(3) 材料、长度相同时，横截面积越大电阻越小
(4)并联电路的总电流等于各支路电流之和21世纪教育网
四、计算题
21、解：（1）电路电压U＝U1＋U2＝3伏＋9伏＝12伏
（2）电路总电流I＝＝＝0.02安21世纪教育网
（3）R1＝＝＝150欧， R2＝＝＝450欧．
22、(1)U1=IRl=0.2A×l0Ω＝2V 1分
(2)R2=U2/I=（6V-2V）/0.2A =20Ω 2分
(3)由题中数据可知电流表量程为0—0．6A，21世纪教育网
由第(1)计算结果可知电压表量程为0—3V，
若电流表达满刻度，Im=0.6A，则电压表示数， U＝ImR1＝0.6A×l0Ω=6V，不合要求，∴是电压表达满刻度Um=3V 此时I=Um/R1=3V/10Ω=0.3A 4分
23、（1）当滑片位于R上端1/3处时，R总=R0+R/3=5Ω+15Ω/3=10Ω
此时电路中的电流I=U/ R总=3V/10Ω=0.3A 21世纪教育网
电压表的示数为UR=IR=0.3A×5Ω=1.5V
（2）因弹簧的伸长（或压缩）与弹簧所受拉力（或压力）成正比，又1kg物体放在托盘中时，滑片指在1/3处，故滑片指到R最下端时，即该电子秤所能测量的最大质量，应为3kg
此时R总=R0+R=5Ω+15Ω=20Ω
电路中的电流I’=U/ R总=3V/20Ω=0.15A21世纪教育网
电压表的示数为U’=I’R=0.15A×15Ω=2.25V
故电子秤所能测量的最大质量数3kg应标在电压表示数的2.25V处
