粤沪版九上双测系列 第十二章 探究欧姆定律 B卷

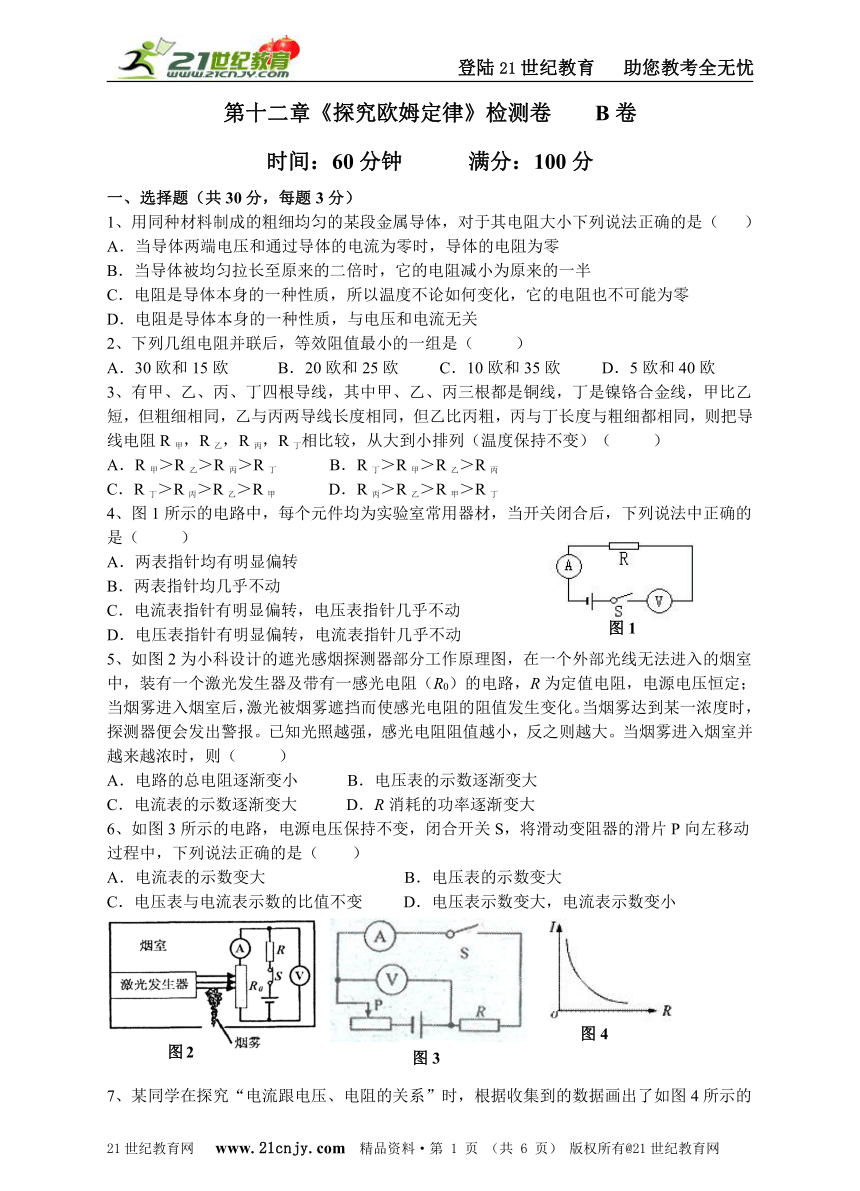

第十二章《探究欧姆定律》检测卷 B卷
时间：60分钟 满分：100分
一、选择题（共30分，每题3分）
1、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．当导体两端电压和通过导体的电流为零时，导体的电阻为零21世纪教育网
B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C．电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零
D．电阻是导体本身的一种性质，与电压和电流无关21世纪教育网
2、下列几组电阻并联后，等效阻值最小的一组是（ ）
A．30欧和15欧 B．20欧和25欧 C．10欧和35欧 D．5欧和40欧
3、有甲、乙、丙、丁四根导线，其中甲、乙、丙三根都是铜线，丁是镍铬合金线，甲比乙
短，但粗细相同，乙与丙两导线长度相同，但乙比丙粗，丙与丁长度与粗细都相同，则把导
线电阻R甲，R乙，R丙，R丁相比较，从大到小排列（温度保持不变）（ ）21世纪教育网
A．R甲＞R乙＞R丙＞R丁?????????????B．R丁＞R甲＞R乙＞R丙
C．R丁＞R丙＞R乙＞R甲?????????????D．R丙＞R乙＞R甲＞R丁
4、图1所示的电路中，每个元件均为实验室常用器材，当开关闭合后，下列说法中正确的
是（ ）21世纪教育网
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动21世纪教育网
D．电压表指针有明显偏转，电流表指针几乎不动
5、如图2为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室
中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；
当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，
探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并
越来越浓时，则（ ）21世纪教育网
A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大
C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大
6、如图3所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动
过程中，下列说法正确的是（ ）21世纪教育网
A．电流表的示数变大 B．电压表的示数变大
C．电压表与电流表示数的比值不变 D．电压表示数变大，电流表示数变小
21世纪教育网

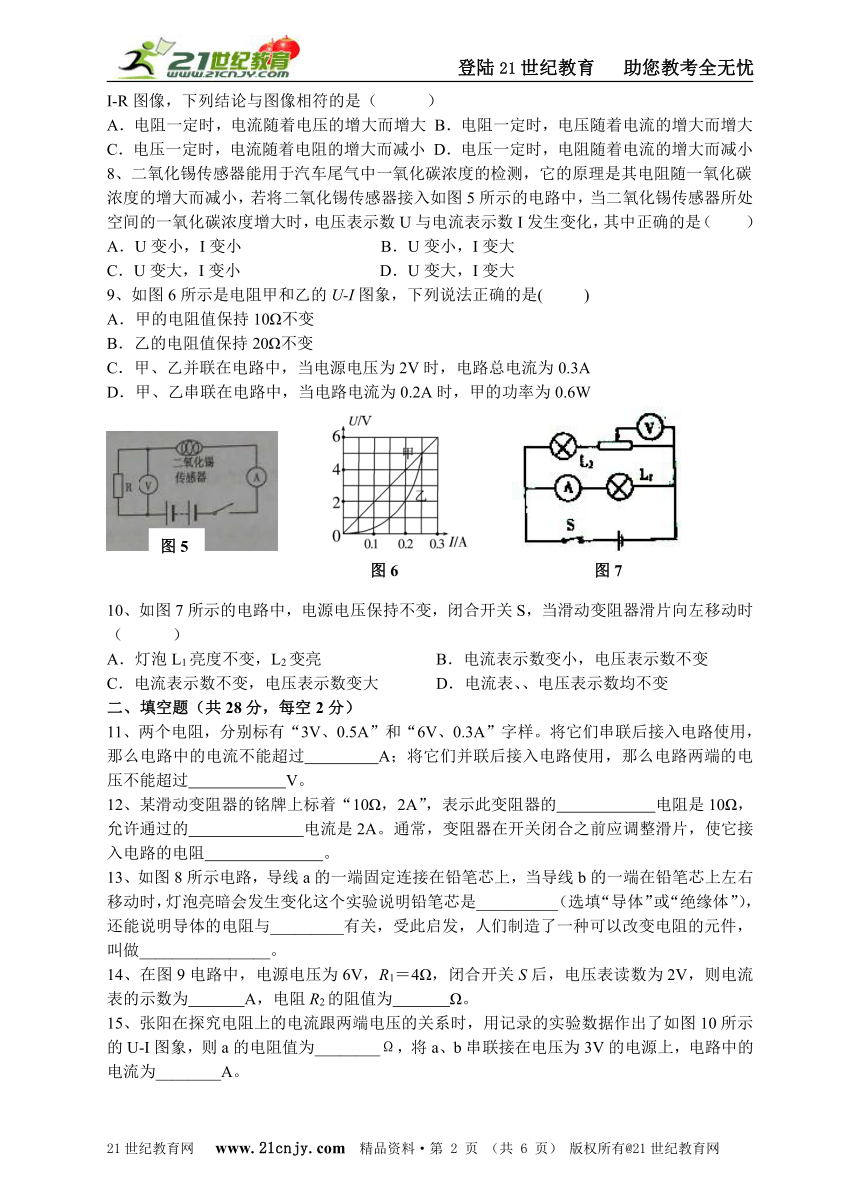

7、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图4所示的
I-R图像，下列结论与图像相符的是（ ）21世纪教育网
A．电阻一定时，电流随着电压的增大而增大 B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小 D．电压一定时，电阻随着电流的增大而减小
8、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳
浓度的增大而减小，若将二氧化锡传感器接入如图5所示的电路中，当二氧化锡传感器所处
空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（ ）
A．U变小，I变小 B．U变小，I变大 21世纪教育网
C．U变大，I变小 D．U变大，I变大
9、如图6所示是电阻甲和乙的U-I图象，下列说法正确的是( )
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变21世纪教育网
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W

10、如图7所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向左移动时（ ）21世纪教育网
A．灯泡L1亮度不变，L2变亮 B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大 D．电流表、、电压表示数均不变
二、填空题（共28分，每空2分）
11、两个电阻，分别标有“3V、0.5A”和“6V、0.3A”字样。将它们串联后接入电路使用，那么电路中的电流不能超过 A；将它们并联后接入电路使用，那么电路两端的电压不能超过 V。21世纪教育网
12、某滑动变阻器的铭牌上标着“10Ω，2A”，表示此变阻器的??? ? 电阻是10Ω，允许通过的??????? ? 电流是2A。通常，变阻器在开关闭合之前应调整滑片，使它接入电路的电阻?????? ? 。21世纪教育网

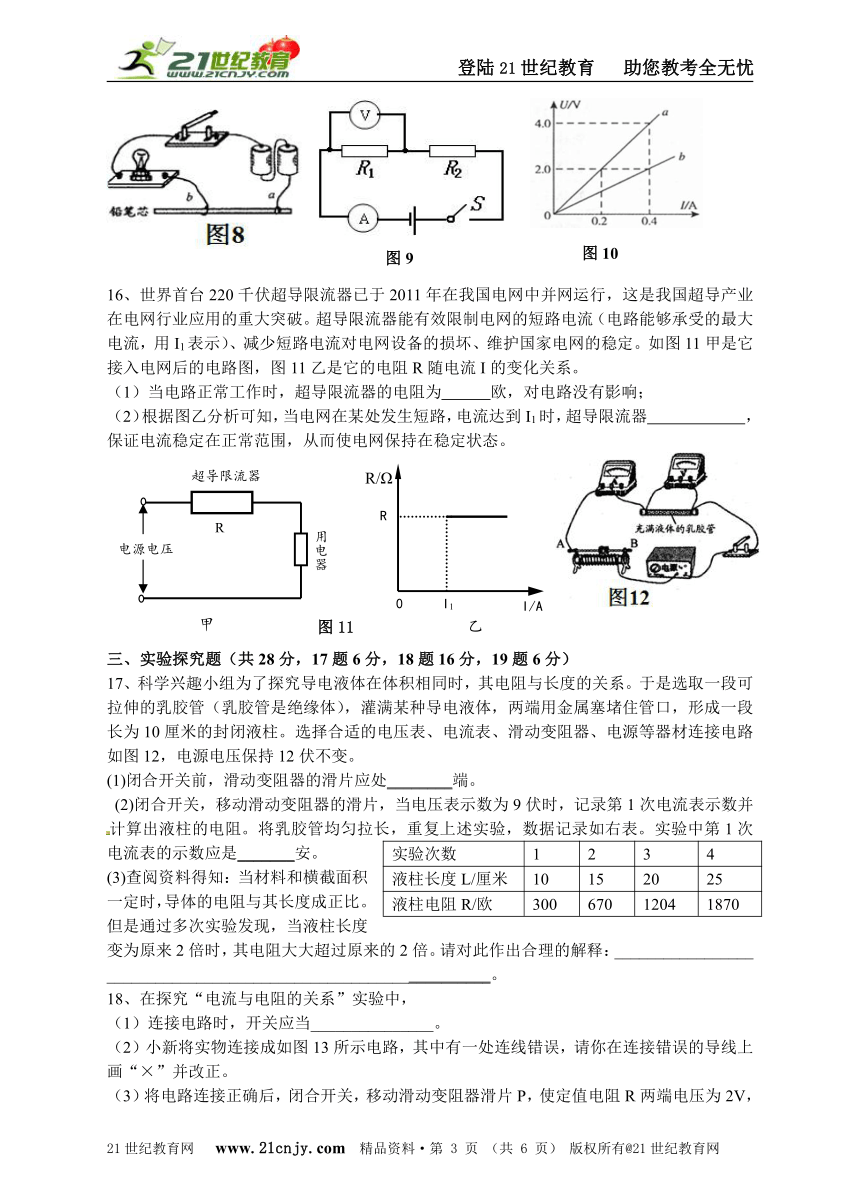

13、如图8所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是__________（选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关，受此启发，人们制造了一种可以改变电阻的元件，叫做________________。21世纪教育网
14、在图9电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为 A，电阻R2的阻值为 Ω。21世纪教育网
15、张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图10所示的U-I图象，则a的电阻值为________Ω，将a、b串联接在电压为3V的电源上，电路中的电流为________A。21世纪教育网

16、世界首台220千伏超导限流器已于2011年在我国电网中并网运行，这是我国超导产业在电网行业应用的重大突破。超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定。如图11甲是它接入电网后的电路图，图11乙是它的电阻R随电流I的变化关系。
（1）当电路正常工作时，超导限流器的电阻为 欧，对电路没有影响；21世纪教育网
（2）根据图乙分析可知，当电网在某处发生短路，电流达到I1时，超导限流器 ，保证电流稳定在正常范围，从而使电网保持在稳定状态。21世纪教育网

三、实验探究题（共28分，17题6分，18题16分，19题6分）
17、科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系。于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱。选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图12，电源电压保持12伏不变。21世纪教育网
(1)闭合开关前，滑动变阻器的滑片应处________端。
实验次数
1
2
3
4
液柱长度L/厘米
10
15
20
25
液柱电阻R/欧
300
670
1204
1870
(2)闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第1次电流表示数并计算出液柱的电阻。将乳胶管均匀拉长，重复上述实验，数据记录如右表。实验中第1次电流表的示数应是_______安。21世纪教育
(3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比。但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍。请对此作出合理的解释：_________________
_______________________________________________。
18、在探究“电流与电阻的关系”实验中，21世纪教育网
（1）连接电路时，开关应当_______________。
（2）小新将实物连接成如图13所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图14所示，为_________A，则R的阻值为_____________Ω。21世纪教育网
（4）换上10Ω的电阻后，闭合开关，电压表示数将__________（选填“变大”或“变小”），此时应将滑片P向___________(选填“A”或“B”)端移动，使电阻两端电压为_______V。
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______________________________。

19、小敏用电压表和电流表测额定电压为2.5V的小灯泡电阻。

（1）在电路图15的〇中填入小灯泡，电压表和电流表的元件符号。21世纪教育网
（2）闭合开关前，滑动变阻器的滑片移至阻值最大位置，是为了_______________。
（3）闭合开关，移动滑片，读出电压表和电流表示数，记入表中，重复实验三次，计算电阻，发现小灯泡的电阻是变化的，原因是________________________________。
（4）若在实验过程中，不慎将电压表和电流表位置互换，闭合开关后小灯泡出现的现象是
______________________________________。
四、计算题（共14分，20题分，21题8分）
20、为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图16甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图16乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；21世纪教育网
(2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
21、有一种装饰用的小彩灯，如图17 a所示，它的内部是由一个定值电阻与灯丝并联而成，等效电路如图b所示。已知灯丝的电阻R1=10Ω，定值电阻R2=1000Ω。
(1)求这个小彩灯的电阻。(结果保留一位小数)
(2)若将一个小彩灯接在电压为1．5V的电源两端，求通过灯丝R，的电流大小. 21世纪教育网
(3)如图c所示，将数十个小彩灯串联后接在电压为Ⅳ的电源两端，均正常发光(图中只画出3个，其他未画出)。若其中一个灯的灯丝断了，其他小彩灯的亮度如何变化?写出你的判断依据。
第十二章测试卷答案
一、选择题
题目
1
2
3
4
5
6
7
8
9
10
答案
D　
D　
C
D
B
C
C
D
C
C
二、填空题
11．0.3、3 12．最大、最大、最大 13．导体、导体长度、滑动变阻器 14．0.5、8
15．10、0.2 16．（1）0 （2）电阻瞬间增大到R021世纪教育网
三、实验探究题
17．(1)A（或左） (2)0. 03 (3)乳胶管被拉长的过程中液柱的横截面积变小，而横截面积变小也会导致液柱电阻变大21世纪教育网
18. (1)断开
(2)

(3)0.4 、5 (4)变大、 A、2 (5)定值电阻开路(答案科学合理即可)
19.（1）电压表与灯并联，电流表串联 （2）保护电路（电器，电表） （3）受温度影响 （4）不亮
四、计算题
20. （1）当被检测者的酒精气体的浓度为0时，R1的电阻为60 Ω。21世纪教育网
由公式I===0.1A
U1=IR1=0.1A×60=6V
（2）当电流表的示数为0.2A时, 由公式I=得
R1=— R2=—20=20
由甲图可知，被检测者的酒精气体浓度为0.3 mg/ml。
0.２mg/ml<0.３mg/ml<0.８mg/ml，所以被检测者属于酒驾。
21. （1）21世纪教育网
（2）
（3）其它小灯泡变暗。判断依据：当其中一个灯的灯丝断了，该灯泡的电阻变大，其它小彩灯电阻不变，总电压不变，与该灯泡串联的其它每个小彩灯分得的电压变小，亮度变暗。21世纪教育网
